【17CJ77-2】 聚合物水泥砂浆系统工程做法—“申泰”防水、粘结系统

17CJ77-2

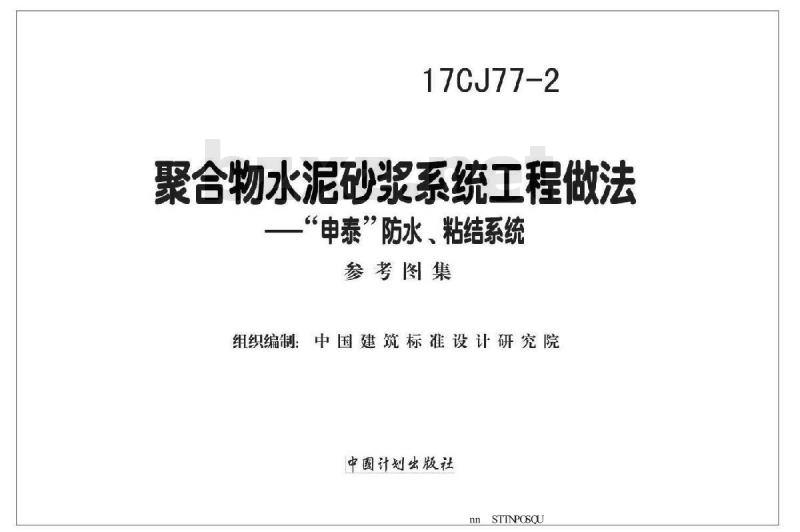

聚合物水泥砂浆系统工程做法
一“申泰”防水、粘结系统wwW.bzxz.Net
参考图集
组织编制中国建筑标准设计研究院中國计划出版社
nnSTINPOSQU
聚合物水泥砂浆系统工程做法
一“申泰”防水、粘结系统
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司主编单位
上海曹杨建筑粘合剂厂
实行日期二〇一七年十月一日

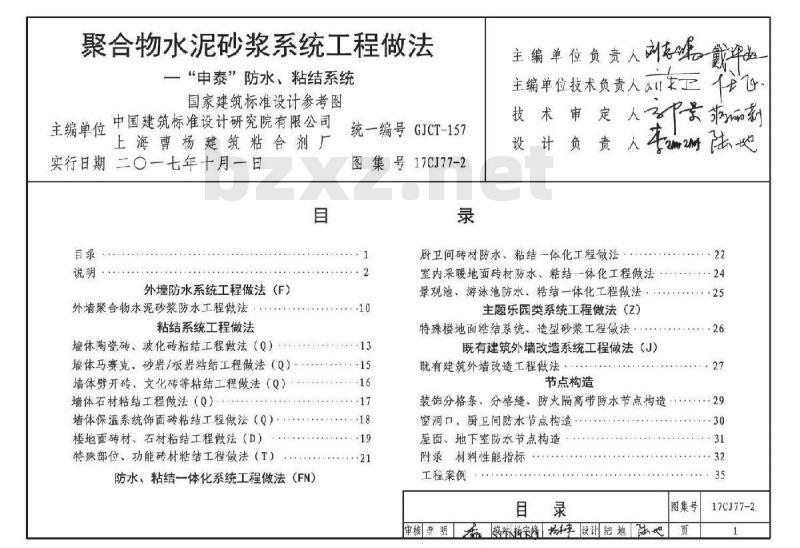

外培防水系统工程做法（F）
外墙聚合物水泥砂浆防水工程做法粘结系统工程做法
墙体陶瓷砖、玻化砖粘结工程做法（Q）墙体马赛克、砂岩/板岩粘结工程做法（Q）墙体劈开砖、文化砖等粘结工程做法（Q）墙体石材粘结工程做法（Q）+
墙体保温系统饰面砖粘结工程做法（Q）楼地面砖材、石材粘结工程做法（D）特碳部位、功能砖材粘结工程做法（T）防水、粘结一体化系统工程做法（FN）统一编号GJCT-157
图集号17CJ77-2
主编单位负责人例意哦中
主编单位技术负责人
技术审定人病款
本医地
设计负责人。
厨卫问砖材防水、粘结一体化工程做法2
室内采暖地面砖材防水、粘结一体化工程做法景观池、游泳池防水、粘结一体化工程做法主题乐园类系统工程做法（Z）
特殊楼地面粘结系统、造型砂浆工程微法既有建筑外墙改造系统工程做法（J）既有建筑外墙改造工程傲法
节点构造
装饰分格条、分格缝、防火隔高带防水节点构造窗河口，厨卫间防水节点构造
屋面、地下室防衣节点构造
附录材料性能指标
工程案例
审核李明点核式新宝峰杨设计陪地法吧22
图集号
17CJ77-2

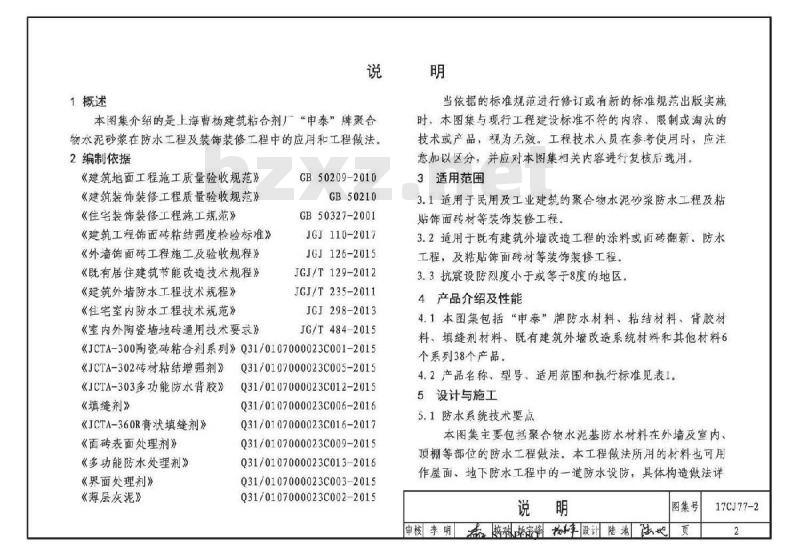

1概述
本图集介绍的是上海曹杨建筑粘合剂厂“申泰”牌聚合物水泥砂浆在防水工程及装饰装修工程中的应用和工程做法2编制依据
《建筑地面工程施工质量验收规范》《建筑装饰装修工程质量验收规范》《住宅装饰装修工程施工规范》《建筑工程饰面砖粘结强度检验标准》《外墙饰面砖工程施工及验收规程》《既有居住建筑节能改造技术规程》《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》《室内外陶瓷墙地砖通用技术要求》GB50209-2010
GB50210
GB50327-2001
JGJ110-2017
JGJ126-2015
JGJ/T129-2012
JGJ/T235-2011
JCJ298-2013
JG/T484-2015
《JCTA-300陶瓷砖粘合剂系列》Q31/0107000023C001-2015《JCTA-302砖材粘结增强剂》
《JCTA-303多功能防水背胶》
《填缝剂》
《JICTA-360R膏状填缝剂》
《面砖表面处理剂》
《多功能防水处理剂》
《界面处理剂》
《薄层灰泥》
Q31/0107000023C005-2015
Q31/0107000023C012-2015
Q31/0107000023C006-2016
Q31/0107000023C016-2017
Q31/0107000023C009-2015
Q31/0107000023C013-2016
Q31/0107000023C003-2015
Q31/0107000023C002-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于民用及工业建筑的聚合物水泥砂浆防水工程及粘贴饰面砖材等装饰装修工程。
3.2适用于既有建筑外墙改造工程的涂料或面砖翻新、防水工程，及粘贴饰面砖材等装饰装修工程。3.3抗震设防烈度小于或等于8度的地区4产品介绍及性能
4.1本图集包括“申泰”牌防水材料、粘结材料、背胶材料、填缝剂材料、既有建筑外墙改造系统材料和其他材料6个系列38个产品。
4.2产品名称、型号、适用范围和执行标准见表1。5设计与施工
5.1防水系统技术要点
本图集主要包括聚合物水泥基防水材料在外墙及室内、顶棚等部位的防水工程做法。本工程做法所用的材料也可用作屋面、地下防水工程中的一道防水设防，具体构造做法详说明
图集号
申核李明利超宝峰书设计陆地陆心员
17CJ77-2
防水材料
粘结材料
产品名称
聚合物水泥防水砂浆I型
聚合物水泥防水砂浆Ⅱ型
聚合物水泥防水浆料I型
聚合物水泥防水浆料Ⅱ型
聚合物水泥弹性防水膜I型
聚合物水泥弹性防水膜工型
陶瓷砖粘合剂
石材粘合剂
室内面砖粘合剂
马赛克粘合剂
二合一马赛克粘合剂
玻化砖粘合剂
特种砖材粘合剂
多功能高级粘合剂
高级柔性粘合剂
低碱石材粘合剂

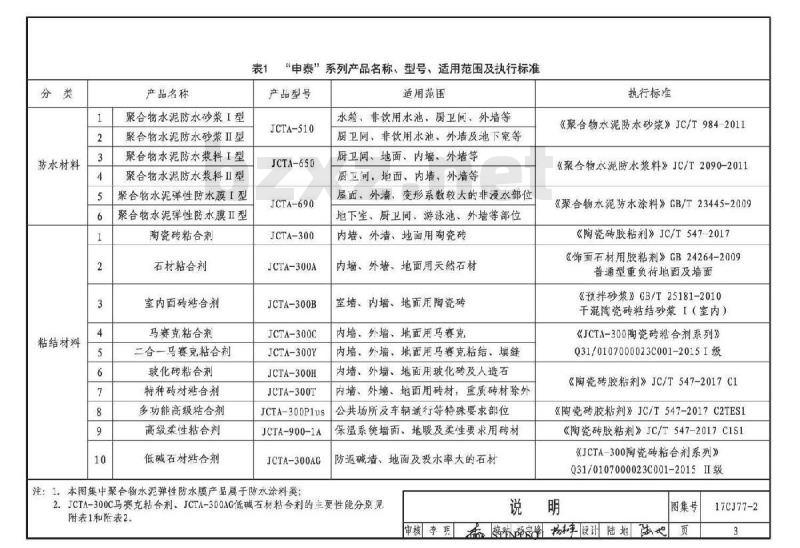

“申泰”系列产品名称、型号、适用范围及执行标准产品型号
JCTA-510
JCTA-650
JCTA-690
JCTA-300
JCTA-300A
JCTA-300B
JCTA-300C
JCTA-300Y
JCTA-300H
JCTA-300T
JCTA-300P1Us
JCTA-900-1A
JCTA-300AG
注：1.本图集中聚合物水泥弹性防水膜产品属于防水涂料类适用范围
水箱、非饮用水池、厨卫闻、外墙等厨卫间、非饮用水池、外墙及地下室等厨卫间、地面、内墙、外墙等
厨卫间、地面、内墙、外墙等
屋面，外墙，变形系数较大的非浸水部位地下室、厨卫间、游泳池、外墙等部位内墙、外靖、地面用陶瓷砖
内墙、外墙、地面用天然石材
室墙、内墙、地面用陶瓷砖
内墙、外墙、地面用马赛克
内墙、外墙、地面用马赛克粘结、填缝内墙、外墙、地面用玻化砖及人造石内墙、外墙、地面用砖材，重质砖材除外公共场所及车辆通行等特殊要求部位保温系统墙面、地暖及柔性要求用砖材防返碱墙、地面及吸水率大的石材执行标准
《聚合物水泥防水砂浆》JC/T984-2011《聚合物太泥防水浆料》JC/T2090-2011《聚合物水泥防水涂料》GB/T23445-2009《陶瓷砖胶粘剂》JC/T547-2017《饰面石材用胶粘剂》GB24264-2009普通型重负荷地面及墙面
《预拌砂浆》GB/T25181-2010
干混陶瓷砖粘结砂浆I（室内）
《JCTA-300陶瓷砖粘合剂系列》Q31/0107000023C001-20151级
《陶瓷砖胶粘剂》JC/T547-2017C1《陶瓷砖胶粘剂》JC/T547-2017C2TES1《陶瓷砖胶粘剂》JC/T547-2017C1S1《JCTA-300陶瓷砖粘合剂系列》Q31/0107000023C001-2015I级
2.JCTA-300C马赛克粘合剂、JCTA-300AC低碱石材粘合剂的主要性能分别见附表1和附表2.
图集号
审核李翡慈利品宝峰杨车设训陆地法心页
17CJ77-2
粘结材料
背胶材料
填缝剂
产品名称
低碱面砖粘合剂
高级柔性低碱粘合剂
膏状粘合剂
砖材粘结增强剂
多功能防水背胶
彩色瓷砖填缝剂
室内彩色多功能填缝剂
高级柔性填缝剂
低碱填缝剂
高级柔性低碱填终剂
高状填缝剂
产品型号
JCTA-300G

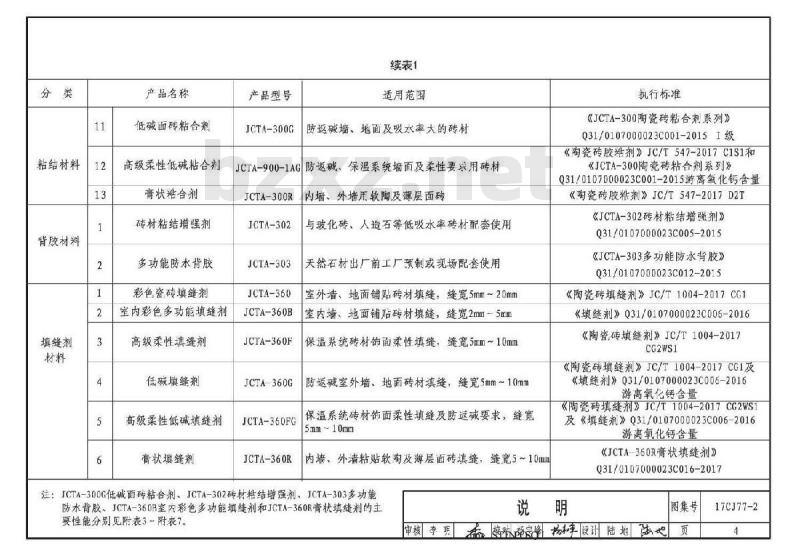

续表1
适用范围
防返碱墙、地面及吸水密大的砖材JCTA-900-1AG防返碱、保温系统墙面及柔性要求用砖材JCTA-300R
JCTA-302
JCTA-303
JCTA-360
JCTA-360B
JCTA-360F
JCTA-360G
JCTA-360FG
JCTA-360R
内墙、外墙用软陶及薄层面砖
与玻化砖、人石等低吸水率砖材配套使用天然石材出厂前工厂领制或现场配套使用室外清、地面铺贴砖材填缝，缝宽5mm~20mm室内墙、地面铺后砖材填缝，缝宽2mm5mm保温系统砖材饰面柔性填缝，缝宽5mm~10mm防返碱室外墙、地面砖材真缝，缝宽5mm~10mm保温系统砖材饰面柔性填缝及防返碱要求，宽5mm10mm
内墙、外墙粘贴软陶及薄层面砖填缝，篷宽5~10ml注：JCTA-300G低碱面砖粘合剂、JCTA-302砖材粘结增强剂、JCTA-303多功能防水背胶、JCTA-360B室内彩色多功能填缝剂和JCTA-360R膏状填缝剂的主要性能分别见附表3-附表7。
执行标准
《JCTA-300陶瓷砖粘合剂系列》Q31/0107000023C001-2015I级
《陶瓷砖胶浩剂》JC/T547-2017C1S1和《JCTA-300陶瓷砖粘合剂系列》Q31/0107000023C001-2015游离氢化钙含量《陶瓷砖胶粘剂》JC/T547-2017D2T《JCTA-302砖材粘结增强剂》
Q31/0107000023C005-2015
《JCTA-303多功能防水背胶》
031/0107000023C012-2015
《陶瓷砖填缝剂》JC/T1004-2017CG1《填终剂》031/0107000023C006-2016《陶瓷砖填缝剂》JC/T1004-2017CG2WS1
《陶瓷砖填缝剂》JC/T1004-2017CG1及《填剂》Q031/0107000023C006-2016游离氧化钙含量
《陶瓷砖填缝剂》JC/T1004-2017CG2WS1及《填缝剂》Q31/0107000023C006-2016游离氧化钙含量
《JCTA-360R膏状填缝剂》
Q31/0107000023C016-2017
图集号
审核李翡慈利品宝峰杨车设训陆地法心页
17CJ77-2
既有建筑
外墙改造
系统材料
其他材料
产品名称
柔性外墙批嵌腻子
面砖表面处理剂
多功能防水处理剂
混凝土界面处理剂
加气混凝土界面处理剂
多功能界面处理剂
薄层灰泥I型
聚合物水泥防水膜底批
防水界面处理剂
隔音地坪砂浆
砂浆伴侣
产品型号
JCTA-600-4
JCTA-620A
JCTA-680
JCTA-400A
JCTA-400D
JCTA-400-2
JCTA-600-7
JCTA-690底
JCTA-700
JCTA-720
续表1
适用范围
旧涂料、旧砂浆等墙面需要进行处理的部位旧面砖、马赛克、干粘石表面需进行处理的部位有防水及饰面造型要求的处理部位混凝土、砌体表面需进行处理部位加气混凝土等轻质砌块表面需进行处理部位旧涂料、块材表面需进行处理的部位混凝土、砂奖、各类砌块等基面做薄层找平处理防水涂料施工前，对不平整基层做薄层找平处理有一定的防水及粘结要求的处理部位有隔声要求的楼地面找平处理部位掺入砂浆内使用，提高砂浆整体强度执行标准
《建筑外墙用腻子》JG/T157-2009R型《面砖表面处理剂》Q31/0107000023C009-2015《多功能防水处理剂》Q31/0107000023C013-2016《混疑土界面处理剂》JC/T907-2002I型《混凝土界面处理剂》JC/T907-2002Ⅱ型《界面处理剂》Q31/0107000023C003-2015II级《薄层灰泥》Q31/0107000023C002-2015《界面处理剂》Q31/0107000023C003-20151级《界面处理剂》Q31/0107000023C003-2015V级《隔音地坪砂浆》Q31/0107D00023C017-2017《预拌砂浆》GB/T25181-2010干混地面砂奖注：JCTA-620A面砖表面处理剂、JCTA-680多功能防水处理剂、JCTA-400-2多功能界面处理剂、JCTA-6D0-7薄层灰泥I型、JCTA-690底聚合物水泥防水膜底批和JCTA-700防水界面处理剂的主要性能分别见附表8对表13见现行相关标准和图集，本图集不做详组说明5.1.1设计
（1）外墙防水层最小厚度应符合表2的规定。（2）室内防水层最小厚度应符合表3的规定。5.1.2施工
(1)基层要求：
1)基层平整度垂直度不应大于4mm/2m；当采用聚合物水泥弹性防水膜材料时，若基层平整度不满足防水层施工要求，可根据实际情况采用JCTA-690底聚合物防水膜底批预先做养面处理。
审核李翡慈利品宝峰杨车设训陆地法心图集号
17CJ77-2
表2外墙防水层最小厚度（mm）
饰面层和类防水涂料干粉类防水砂浆防水浆料精体基层
混凝士
千挂幕墙
注：本图集中聚合物水泥弹性防水膜产品属于聚合物水泥防水涂料类。表3室内防水层最小厚度（mm）
材料名称
聚合物水泥防水膜
聚合物水泥防水砂浆
聚合物水泥防水浆料
水平面
垂直面
2)基层表面应平整、于净，坚固，不得有浮尘、起砂、油污等影响粘结的附着物。3)基层有裂缝应预先进行专项处理。(2)材料配制
防衣材料按产品使用说明要求配制：单组份产品按比例直接加水搅半，双组份产品按比例粉体加液体竞拌，用电动搅拌器搅拌均勾，静置3~5min再次搅拌后即可使用，拌制好的材料应在规定的时间内用完，（3）施工要点
1）涂刷或批乱施工，一般施工两遍及以上，待前一遍表千后再施工后一遍；搭接宽度不应小于100mm；不得漏涂或漏批，不得露底。
2）完工后应养护3~5d方可进行后道工序施工，5.2粘结系统技术要点
5.2.1设计
(1）基层可为混凝土、砌体、砂浆、保温系统抹面层等。特殊环境下如防酸、防碱，或特殊基层如玻璃、木板、金属、油漆、涂料等粘贴砖材应制定专项方案。2）粘合剂的选用原则不仅与砖材的品种、材质、使用部位有关，还应考虑其规格尺寸、吸水率等因素。粘合剂的适用范围见表1。
3）当选用高密度、低吸水率的砖材，如玻化砖、人造石材等，应配套使用砖材粘结增强剂。（4）当选用孔隙率大，吸水率高等的砖材，如劈开砖、砂岩、板岩、文化石等，宜配套使用低碱类粘合剂产品。（5）粘合剂涂布厚度、工艺见表4。（6）砖材应留缝销贴，并采用适合的填缝剂填缝。室外砖缝宽度不小于5mm，室内砖缝宽度不小于2mm。(7）当石材作为饰面时：单件重量超过40kg或单块面积超过1m或室内建筑高度在3.5m以上或室外应用高度超过两层时，应采用千挂安装法。5.2.2施工
(1）基层要求
水泥砂浆基层应达到P15强度等级及以上：聚合物水泥防水基层可直接进行粘贴：其他基层要求同第5.1.2说明
审核李翡益核对超安峰杨车设计陆地陆心图集号
17CJ77-2
粘贴工艺
单面贴
双面贴
表4粘合剂涂布厚度、工艺设计选用表单块面积砖材厚度涂布厚度
（m）
(mm）
适用砖材
瓷砖、壁开砖、马赛克
玻化砖、人造石、砂岩板、
大理石、花岗石、文化石
超大、超厚砖材或石材
注：1.采用挂姑工艺时，除采用粘合剂粘结外，还应采取附加错固措施2.粘贴高度及砖材尺寸要求应符合现行准关标准的规定。务中的规定。
(2）施工前准备
1）应对高密度、低吸水率砖材的粘贴面进行增强处理：将粘贴面清理干净后滚涂一道砖材粘结增强剂。2）粘合剂涂布前应将砖材或石材粘贴面清理干净。3）粘合剂的配制：要求同第5.1.2条中的规定。（3）粘贴施工
1）单面贴
a.将拌制好的粘合剂批刮在砖材背面或基层墙面，应采用锯齿铁板拉成锯齿状。粘合剂涂布应均句、饱满。b.按弹线位置按压粘贴砖材，位置应准确：清理砖材四周挤压出的粘合利，粘贴完毕后的15min内可进行移动、校正。
c.厚度一般为35mm（具体视基层平整度而异）2）双面贴
a.将拌制好的粘合剂先在砖材背面批刮一层，然后在基层墙面或地面也批刮一层：应采用锯齿铁板拉成锯齿状：粘合剂涂布应均匀、饱满。
b.采用与单面贴相同的按压粘贴方法进行施工。0.厚度一般为5~8mm（具体视基层平整度而异）。3）挂贴
8.挂贴法由粘贴及附加锚固组合使用，砖材或石材的镭固类型、方法、材质由专业厂家设计、制定方案。b.施工工艺同双面贴，厚度一般为5~8mm（具体视基层平整度而异）。
（4）砖材或石材粘贴完华后，应养护2~7d（外墙）/7~14d（内墙）以上方可进行填缝施工。(5）填缝施工
1）施工前先清除砖缝中的碎屑、粉尘等杂物。2）应根据砖材表面光滑粗楚程度、缝宽大小采用批终法、喂缝法或挤缝法填缝工艺。批缝法：适用于表面光滑及砖缝较小的面砖。将填缝材料按产品使用要求拌制均匀：用铁板或橡胶泥板将填缝料从对角线方向填满砖缝；待填缝料稍收浆后，用专用工具描压密实，然后用海绵将砖面察净，30min后再次擦净砖面。挤缝法：造用于表面毛橙，不易清洗的砖材砖终用专用料袋装入拌制好的填缝剂，沼砖挤压料袋，使填缝剂均匀、饱满，先水平缝再垂直缝，待填缝剂稍收浆后，用专用工具抽压密实，最后用海绵将砖面擦净。说明
图集号
17CJ77-2
审核李明校种热宝阁杨字设计陆地法页7
喂缝法：适用于表面毛糙：不易清洗及砖缝较大的砖材砖终。用专用工具将拌制好的填缝料沿砖缝填塞满，先水平终再垂直缝，待填剂销收浆后，用专用工具拍压密实，最后用海缔将砖面察净。
3）填缝剂用量(kg/m）可参考如下计算公式（砖长+砖宽）×缝深×终宽×1.7砖长×砖宽
5.3防水、粘贴一体化系统技术要点53.1设计
（1）防水，粘结一体化系统适用于防水层上的砖材粘贴，尤其在长期潮湿或浸水环境下，如厨卫间、采暖地面、游泳池、景观池等防水部位的砖材粘贴，既保持优异的防水性能：文能保证砖材粘贴具有足够的粘结强度。（2）聚合物水泥防水材料的选用应考虑其柔性、粘结性、长期用于潮湿或浸水环境的适用性等性能：粘合剂的选用应考虑其粘结性能和耐久性能。防水、粘贴一体化系统材料设计选用详见本图集中的第22～25页工程做法。5.3.2施工
防水、粘贴材料的准备、施工工艺及对基层的要求、参见第5.1.2条及第5.2.2条内容
5.4主题乐园类系统技术要点
5.4.1设计
主题乐园类系统主要包括承载楼地面及钢结构楼面粘结系统、造型砂浆等特殊要求部位的工程做法。（1）承载楼地面粘结系统适用于人员密集场所及车辆通行频繁的地面等特殊要求部位的砖材粘贴，如园区内的广场地面、巡游车道路等。通过提高地坪砂浆的整体强度及采用高强度、高性能的粘结产品，确保砖材、块材的可靠粘结。也适用于其他人员密集场所和部位（2）钢结构楼面粘结系统主要适用于钢楼梯、钢结构楼面及平台的砖材粘贴。
（3）造型砂浆是一种色彩丰富的装饰砂浆，在特定造型的物体上进行修饰：通过雕琢，喷涂、份扶等工艺手法，达到理想的装饰效果。适用于假山、假树、雕望及仿旧、仿古等建筑物。
5.4.2施工
（1）粘贴材料的准备、施工工艺及对基层的要求，参见第5.1.2条及第5.2.2条内容。
（2）造型砂浆施工工艺一般分为放线、钢架基础安装、底层造型砂浆施工、面层造型砂装施工及装饰层施工和围护等工序。可根据个体工程要求设计专项工艺做法。5.5既有建筑外墙改造系统技术要点5.5.1设计
（1）既有建筑在改造前，应先进行结构鉴定，必须确保建筑物的结构安全和主要适用功能。当涉及主体和承重结构增加荷载时，必须由原设计单位或具备相应资质的设计单位对既有建筑结构的安全性进行核验、确认。图集号
审核李翡慈莉部完峰杨车设计陆地陆心17CJ77-2
（2）当外墙改造采用新面砖饰面时，应选用质轻、薄型的砖材，性能、尺寸应符合现行标准的规定。（3）当外墙进行节能改造时，基层处理符合验收要求后即可进行节能改造，具体根据设计要求。（4）当有抗裂、加固等特殊要求时，应采用耐碱网格布敏加强处虑。
5.5.2施工
（1）既有建筑改造前，应对基层进行检查。主要包括：表面风化程度、表面抗渗水能力、表面与基底结合牢固程度、表面开裂及空鼓情况、涂料的品种、表面污染情况等(2)基层要求
1）基层抗拉强度应筹合设计及现行剂关标准的要求。2)对基层的空鼓，应切割凿除并用适宜强度的水泥砂浆填补找平，且达到规定的养护龄期，3）表面平整度不应大于4mm/2m。4)基层应坚固。涂料基层应清除脱皮、股粉、酥松等部位：面砖或马赛克等砖材基层应清除松动、空鼓部位，并填补找平：满足粘结强度D.4MPa的饰面砖层可不清除（按《建筑工程饰面砖粘结强度检验标准》JGJ110规定现场检验）
5）基层表面有防水涂料时，应分析材料之间的相容性不符合要求时应全部铲除清理干净，确保不影响后道材料的粘结。
6)基层有裂缝应预先进行专项处理，7）基层表面应保持干净、整洁，不得有浮尘、沾污等影响粘结的附着物
(3）材料配制：要求同第5.1.2条中的规定。(4）施工要点：
1采用批刮工艺，一般应施工两遍，待前一遍表于后再施工后一遍。批刮应到位，不得漏批，不得露底。2）厚度约2～3mm（具体视基层平整度而异）。3）完工后养护2~3d方可进行后道工序施工。6其他
6.1本图集中除注明单位者外，其他均以毫米（mm）为单位。
6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集依据上海曹杨建筑粘合剂厂提供的技术资料编制，该公司负本图集的解释权。
7图例
卷材防水
聚合物水泥防水砂浆
聚合物水泥弹性防水膜
聚合物水泥防水浆料
8详图索引方法
详图号
17CJ77-2
图集号
审核李明接社超安泽学设计陆地陆图集号
17CJ77-2
防水砂浆做法
(涂料饰面)
防水砂浆做法
（砖材饰面）
工程做法
1.涂料饰面
2.外墙批嵌腻子
3.聚合物水泥防水砂浆
a，3厚或5厚JCTA-510DI型
b.3厚或5厚JCTA-510Ⅱ型
4.水泥砂浆找平层
外墙聚合物水泥砂浆防水工程做法备注
3厚用于混凝
土墙体
5厚用于破体
52厚JCTA-400A混凝土界面处
6.基层墙体（混凝土或砌体）
1.饰面砖材
JCTA-360系列填缝剂
2.JCTA-300系列专用粘合剂粘贴3.聚合物水泥防水砂浆
8.3厚或5厚JCTA-5101型
b:3厚或5厚JCTA-510II型
4.水泥砂浆找平层
5.2厚JCTA-400A泥凝土界面处
6.基层墙体（混凝土或砌体）
3厚用于混凝
土装体
5厚用于彻体
防水浆料做法
(涂料饰面)
防水浆料做法
(砖材饰面）
工程做法
1.涂料饰面
2.外墙批嵌腻子
3.聚合物水泥防水浆料
a:1厚或1.2厚JCTA-650I型
b.1厚或1.2厚JCTA-650ⅡI型
4.水泥砂浆找平层
5.2厚JCTA-400A混凝土界面处理剂6.基层墙体（混要土或砌体）
1.饰面砖材
JCTA-360系列填缝剂
2.JCTA-300系列专用粘合剂粘贴3.聚合物水泥防水浆料
8.1.5厚JCTA-650I型
b.1.5厚JCTA-650I型
4.水泥砂浆找平层
5.2厚JCTA-400A混凝土界面处
6.基层培体（混凝土或彻体）
外墙聚合物水泥砂浆防水工程做法申核李明校对扬宇峰物车设计陆地出吧备注
1厚用于混凝土
1.2厚用于础
体墙体
饰面砖材要求
详见说明
图集号
17CJ77-2
防水膜做法
（涂料饰面）
防水膜做法
（砖材饰面）
工程做法
1.涂料饰面
2.外墙批嵌腻子
3.聚合物水泥弹性防水膜
81厚或1.2厚JCTA-690I型
b.1厚或1.2厚JCTA-690Ⅱ型
4.水泥砂浆找平层
5.2厚JCTA-400A混凝土界面处理剂
6.基层墙体（混凝土或砌体）
1.饰面砖材
JCTA-360系列填缝剂
2.JCTA-300系列专用粘合剂粘贴3.1.5厚JCTA-690II型聚合物水
泥弹性防水膜
4.水泥砂浆找平层
5.2厚JCTA-400A混凝土界面处
6.基层墙体（混凝土或砌体）
1厚用于混凝土
1.2厚用于砌
体墙体
饰面砖材应符
合国家现行相
关标准要求
防水膜+底批做法
（涂料/砖材饰面）
防水砂浆/浆料
/防水膜做法
（干挂石材饰面）
工程做法
1.饰面层（涂料或砖材）
2.JCTA-690系列聚合物水泥弹
性防水膜
3.2~3厚JCTA-690底聚合物水
泥防水膜底批
4.水泥砂浆找平层
5.2厚JCTA-400A混土界面处
6.基层谐体（混凝土或础体）
1.干挂石材饰面
2.聚合物水泥防水层
E.3厚或5厚JCTA-510I型
b.3厚或5厚JCTA-510II型
C.1厚或1.2厚JCTA-6501型
d.1厚或1.2厚JCTA-650IⅡ型
e.1厚或1.2厚JCTA-6901型
f1厚或1.2厚JCTA-690IⅡ型
3.水泥砂浆找平层
4.2厚JCTA-400A混凝上界面处
5.基层墙体（混凝土或砌体）
外墙聚合物水泥砂浆防水工程做法审核李明换利指宝峰招设训陆地法吧备注
1.基层不满足
平整度要求
可预先采用
底批材料作
界面处理
聚合物水泥
弹性防水膜
厚度详见
F-5、F-6
防水层厚度选
用详见表2
图集号
17CJ77-2
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
