【16CJ35-2】 膨胀珍珠岩板隔墙建筑构造--卉原膨胀珍珠岩板系列

16CJ35-2
澎胀珍珠岩板隔墙建筑构造
—卉原膨胀珍珠岩板系列
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集膨胀珍珠岩板隔墙建筑构造：卉原膨胀珍珠岩板系列：16CJ35-2/中国建筑标准设计研究院组织编制，一北京：中国计划出版社，2016.12ISBN978-7-5182-0562-2
I.@国...Ⅱ.①中...Ⅲ.①建筑设计一中国一图集②膨胀珍珠岩制品一隔板一建筑构造一中国一图集IV.DTU2062TU33-64
中国版本图书馆CIP数据核字（2016）第320147号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
膨胀珍珠岩板隔墙建筑构造
一卉原膨胀珍珠岩板系列
16CJ35-2
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木梯地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2016年12月第1版2016年12月第1次印刷★
ISBN978-7-5182-0562-2
定价：28.00元
目录”总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
膨胀珍珠岩板隔墙建筑构造
一卉原膨胀珍珠岩板系列
国家建筑标准设计参考图
主编单位中国建筑标准设计研究院有限公司河北卉原建材有限公司
实行日期二〇一六年十二月一日目

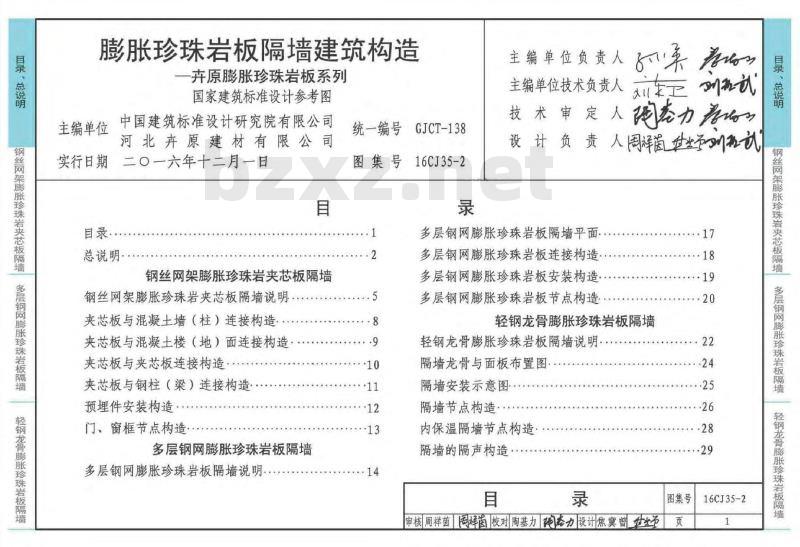

目录·
总说明
钢丝网架膨胀珍珠岩夹芯板隔墙钢丝网架膨胀珍珠岩夹芯板隔墙说明夹芯板与混凝土墙（柱）连接构造夹芯板与混凝土楼（地）面连接构造夹芯板与夹芯板连接构造·
夹芯板与钢柱（梁）连接构造：预埋件安装构造·
门、窗框节点构造
多层钢网膨胀珍珠岩板隔墙
多层钢网膨胀珍珠岩板隔墙说明统一编号 GJCT-138
主编单位负责人 8单n
主编单位技术负责人
技术审定人 陶力n
设 责 人周祥世蜂
图集号16CJ35-2
多层钢网膨胀珍珠岩板隔墙平面多层钢网膨胀珍珠岩板连接构造：多层钢网膨胀珍珠岩板安装构造5
多层钢网膨胀珍珠岩板节点构造轻钢龙骨膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙说明隔墙龙骨与面板布置图
隔墙安装示意图
隔墙节点构造：
内保温隔墙节点构造
隔墙的隔声构造
审核周祥茵 周样窗 校对陶基力限力设计焦冀曾世17
··25
图集号
16CJ35-2
目录，总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录“总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙

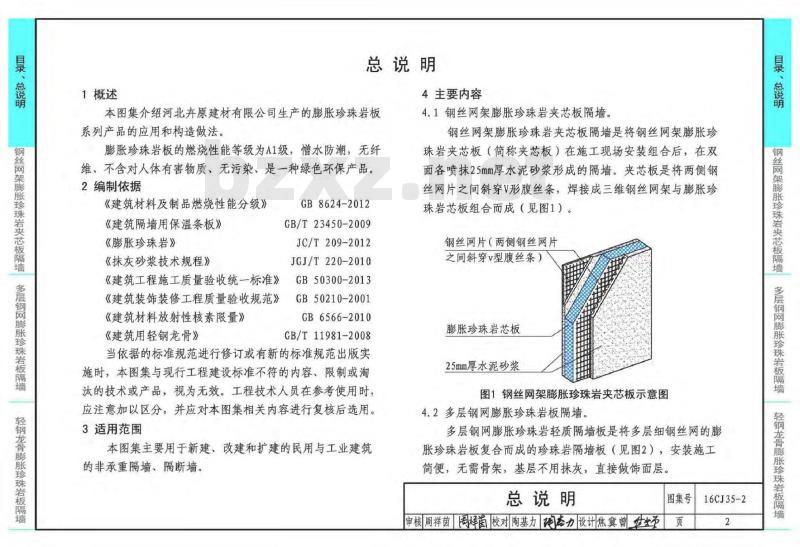

总说明
1概述
4主要内容
本图集介绍河北卉原建材有限公司生产的膨胀珍珠岩板4.1钢丝网架膨胀珍珠岩夹芯板隔墙。系列产品的应用和构造做法。
膨胀珍珠岩板的燃烧性能等级为A1级，憎水防潮，无纤维、不含对人体有害物质、无污染、是一种绿色环保产品。2编制依据
《建筑材料及制品燃烧性能分级》《建筑隔墙用保温条板》
《膨胀珍珠岩》
《抹灰砂浆技术规程》
《建筑工程施工质量验收统一标准》GB 8624-2012
GB/T23450-2009
JC/T209-2012
JGJ/T220-2010
GB50300-2013
《建筑装饰装修工程质量验收规范》GB50210-2001
GB6566-2010
《建筑材料放射性核素限量》
《建筑用轻钢龙骨》
GB/T11981-2008
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
本图集主要用于新建、改建和扩建的民用与工业建筑的非承重隔墙、隔断墙。
钢丝网架膨胀珍珠岩夹芯板隔墙是将钢丝网架膨胀珍珠岩夹芯板（简称夹芯板）在施工现场安装组合后，在双面各喷抹25mm厚水泥砂浆形成的隔墙。夹芯板是将两侧钢丝网片之间斜穿V形腹丝条，焊接成三维钢丝网架与膨胀珍珠岩芯板组合而成（见图1）。
钢丝网片（两侧钢丝网片
之间斜穿v型腹丝条）
膨胀珍珠岩芯板
25mm厚水泥砂浆
图1钢丝网架膨胀珍珠岩夹芯板示意图4.2多层钢网膨胀珍珠岩板隔墙。多层钢网膨胀珍珠岩轻质隔墙板是将多层细钢丝网的膨胀珍珠岩板复合而成的珍珠岩隔墙板（见图2）安装施工简便，无需骨架，基层不用抹灰，直接做饰面层。总说明
图集号
16CJ35-2
申核周祥茵周祥菌校对陶基力陶力设计焦冀曾世页2
目录“总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录“总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
多层细钢丝网
珍珠岩板

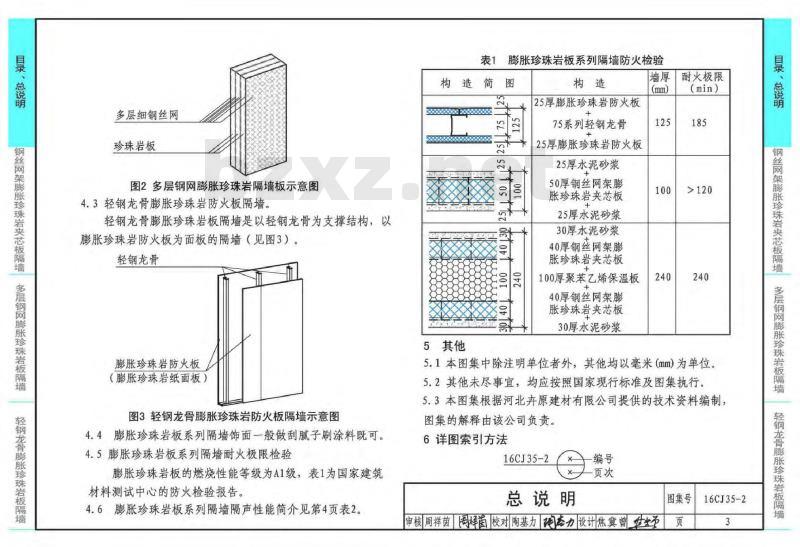

图2多层钢网膨胀珍珠岩隔墙板示意图4.3轻钢龙骨膨胀珍珠岩防火板隔墙。轻钢龙骨膨胀珍珠岩板隔墙是以轻钢龙骨为支撑结构，以膨胀珍珠岩防火板为面板的隔墙（见图3）。轻钢龙骨
膨胀珍珠岩防火板
（膨胀珍珠岩纸面板）
图3轻钢龙骨膨胀珍珠岩防火板隔墙示意图4.4膨胀珍珠岩板系列隔墙饰面一般做刮腻子刷涂料既可。4.5膨胀珍珠岩板系列隔墙耐火极限检验膨胀珍珠岩板的燃烧性能等级为A1级，表1为国家建筑材料测试中心的防火检验报告。4.6膨胀珍珠岩板系列隔墙隔声性能简介见第4页表2表1
膨胀珍珠岩板系列隔墙防火检验墙厚
构造简图
25厚膨胀珍珠岩防火板
5888888018888885
75系列轻钢龙骨
25厚膨胀珍珠岩防火板
25厚水泥砂浆
50厚钢丝网架膨
胀珍珠岩夹芯板
25厚水泥砂浆
30厚水泥砂浆
40厚钢丝网架膨
胀珍珠岩夹芯板
100厚聚苯乙烯保温板
耐火极限
40厚钢丝网架膨
胀珍珠岩夹芯板
30厚水泥砂浆
5其他
5.1本图集中除注明单位者外，其他均以毫米（mm）为单位5.2其他未尽事宜，均应按照国家现行标准及图集执行。5.3本图集根据河北卉原建材有限公司提供的技术资料编制，图集的解释由该公司负责。
6详图索引方法
16CJ35-2
总说明
图集号
申核周祥茵周祥菌校对陶基力陶力设计焦冀曾+节页
16CJ35-2
目录﹑总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录“总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
构造简图
60厚多层钢网膨胀
珍珠岩轻质隔墙板
100厚多层钢网膨胀
珍珠岩轻质隔墙板
12厚膨胀珍珠岩防火板
75系列轻钢龙骨
12厚膨胀珍珠岩防火板
12厚膨胀珍珠岩防火板
75系列轻钢龙骨（内填岩棉）
12厚膨胀珍珠岩防火板
2层12厚膨胀珍珠岩防火板
75系列轻钢龙骨
2层12厚膨胀珍珠岩防火板bZxz.net
表2膨胀珍珠岩板系列隔墙隔声性能简介计权隔声量
构造简
Rw(C;Ctr)
38(-1;-3)dB
43(0; -3)dB
40(-2; -8) dB
44(-3; -7)dB
45（(-2; -6) dB
2层12厚膨胀珍珠岩防火板
75系列轻钢龙骨（内填岩棉）
2层12厚膨胀珍珠岩防火板
25厚水泥砂浆
50厚钢丝网架膨胀珍珠
岩夹芯隔墙板
25厚水泥砂浆
25厚水泥砂浆
70厚钢丝网架膨胀珍珠
岩夹芯隔墙板
25厚水泥砂浆
30厚水泥砂浆
80厚钢丝网架膨胀珍珠
岩夹芯隔墙板
30厚水泥砂浆
注：本页数据均摘自国家建筑材料测试中心的检验报告。总说明
审核周祥茵周样菌 校对陶基力陶态力设计焦冀曾世场计权隔声量
Rw(C:Ctr)
49（-1; -6) dB
47(0;-3)dB
49（0;-3）dB
51 (-1; -4) dB
图集号
16CJ35-2
“目录﹑总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录”总说明
钢丝网架膨胀珍珠岩央芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
1概述
钢丝网架膨胀珍珠
岩夹芯板隔墙是将钢丝
网架膨胀珍珠岩夹芯
板（简称夹芯板）在施
工现场安装组合后，在
双面各喷抹25mm厚的水
泥砂浆形成的墙体。夹
芯板是将两侧钢丝网片
之间斜穿V形腹丝条，
焊接成三维钢丝网架与
钢丝网架膨胀珍珠岩夹芯板隔墙说明镀层为F级的镀锌钢丝，性能指标应符合行业标准《一般用途低碳钢丝》YB/T5294的规定。表1夹芯板性能指标
面密度
抗压强度
含水率
（kg/m2）
导热系数（芯材）【W/(m·K）］燃烧性能
（级）
3.2夹芯板墙的性能指标应符合表2的规定。膨胀珍珠岩芯板组合而
夹芯板安装图片
2设计选用
2.1图集提供了钢丝网架膨胀珍珠岩夹芯板隔墙构造做法，设计时应根据不同使用要求选取墙板规格2.2墙板上吊挂重物时，应采取有效措施3性能指标
3.1夹芯板的性能指标应符合表1的规定；钢丝网片应采用镀锌电焊网DHW1.8×50.8×50.8，性能指标应符合行业标准《镀锌电焊网》QB/T3897的规定；腹丝采用直径1.8mm、表2钢丝网架膨胀珍珠岩夹芯板墙性能指标标准要求
检验结果
检验项目
内照射指数Ia≤1.0
放射性核素限量
外照射指数I，≤1.0
抗弯承载，
（跨距1900mm，
板自重倍数
墙板未破坏）
吸水率（%）
吊挂力（N）
干燥收缩值（mm/m）
1000（无裂缝）
1000（无裂缝）
钢丝网架膨胀珍珠岩夹芯板隔墙说明审核周祥茵周样窗校对陶基力陶态力设计焦冀曾世图集号
16CJ35-2
目录总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录”总说明
钢丝网架膨胀珍珠岩央芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
检验项目
抗冲击性（次）
续表2
标准要求
经冲击后，板材背面应
无径向裂纹
抗压强度（MPa）
软化系数
湿涨率（%）
抗冻性
3.3夹芯板墙的规格代号见表3.
表3夹芯板墙规格代号
规格代号
夹芯板墙100
夹芯板墙120
检验结果
无径向裂纹
经50次冻融循环
无龟裂、无起层
芯板厚50，板两面各抹25厚水泥砂浆芯板厚70，板两面各抹25厚水泥砂浆注：夹芯板墙厚度可根据实际需要调整。3.4夹芯板墙100、夹芯板墙120主要性能见表4。表4夹芯板墙100、夹芯板墙120主要性能项目
（kg/m2）
面密度
空气隔声性能
(dB）
耐火极限
传热系数［W/ (m2·K)
抗冲击性
夹芯板墙100
夹芯板墙120
承受10kg砂袋，自落高度1.0m
的冲击100次不断裂
4构造要求
4.1夹芯板墙采用配套连接件或锚筋与主体墙、梁、柱、地（楼）面连接，门、窗、洞口处用钢丝网片配件加强。安装配件选用表见表5。
4.2除注明外，钢筋均采用HRB400级钢筋，型钢及钢板均采用Q325钢，焊条采用E43。
4.3砂浆均选用预拌抹灰砂浆，其品种、规格等应根据设计或施工要求确定，其强度不应低于M15。4.4平网及角网用钢钉与墙固定，钢钉钉入墙体后外露部分用22号镀锌钢丝与钢丝网架绑扎，双向间距不大于600mm；锚筋外露部分与钢丝网架用22号镀锌钢丝绑扎。间距不大于150mm，绑扎点不少于两个。4.5夹芯板墙之间的所有拼缝，应采用通长增强钢丝网片进行双面覆盖、绑扎补强；沿高度方向应错缝拼接，并采用加宽平网进行覆盖。所有的覆盖、绑扎补强的措施，应采用22号镀锌钢丝与夹芯板面上的钢丝网进行绑扎，间距不应大于200mm，两面绑扎点应相互交错。4.6夹芯板墙与混凝土梁、柱、板连接应增加平网或角网。钢丝网架膨胀珍珠岩夹芯板隔墙说明图集号
16CJ35-2
审核周祥茵周祥窗校对陶基力陶态力设计焦冀曾世6
目录，总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录”总说明
钢丝网架膨胀珍珠岩央芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
配件名称
小角网
大角网
U形网
5施工与验收
表5安装配件选用表
适用部位
夹芯板竖向及横向
平面连接
夹芯板阳角补强
夹芯板阳角补强
门、窗洞口补强
5.1夹芯板墙施工企业应具备相应资质，施工现场应建立质量管理体系，施工人员应经过培训并经考试合格。5.2施工应严格遵守现行国家和行业标准规范，施工单位应编制专项施工方案并经监理单位审核。施工现场应严格工序管理，做好隐蔽工程质量检查和记录。5.3夹芯板安装允许偏差应符合表6的规定。表6夹芯板安装充许偏差
垂直度
表面平整度（用2米靠尺检查）
门窗洞口宽度或高度
2400-4800
预埋件中心线位置
钢筋间距
夹芯板板缝
允许偏差（mm）
-5,+10
5.4抹灰前，先将夹芯板与楼地面连接处及夹芯板周边2530mm缝隙内用水泥砂浆填实，无需对夹芯板喷水。抹灰时，两侧应同时进行，确保平直度。抹灰后，应对板墙进行喷水常规养护。伸入吊顶内夹芯板必须抹灰，厚度不小于25mm，应满足《抹灰砂浆技术规程》JGJ/T220的规定5.5夹芯板墙应做好成品保护工作，整面墙的施工尽量当日完成。如无法当日完工，应设置警示牌钢丝网架膨胀珍珠岩夹芯板隔墙说明审核周祥茵周样窗校对陶基力限态力设计焦冀曾世图集号
16CJ35-2
目录“总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录“总说明
钢丝网架膨胀珍珠岩央芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
小角网
中60600
夹芯板与混凝士墙（柱）连接
小角网
中6@600
小角网
夹芯板与混凝土墙（柱）连接
注：钢卡固定件见本图集第14页。M6×60膨胀螺栓
小角网
U型钢卡固定件
中距600
夹芯板与混凝土墙（柱）连接
小角网
U型钢卡固定件
中距600
M6×60膨胀螺栓
小角网
夹芯板与混凝土墙
（柱）
夹芯板与混凝土墙（柱）连接构造16CJ35-2
图集号
审核周祥茵周祥窗校对陶基力力设计焦冀曾世页
目录丶总说明
钢丝网架膨胀珍珠岩央芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录“总说明
钢丝网架膨胀珍珠岩央芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
小角网
中6@600
夹芯板与混凝土梁连接
小角网
夹芯板与混凝土楼（地）面连接M6×60膨胀螺栓
小角网
U型钢卡固定件
中距600
夹芯板与混凝土梁连接
U型钢卡固定件
中距600
夹芯板与混凝土楼（地）面连接夹芯板与混凝土楼（地）面连接构造图集号
审核周祥茵周祥窗校对陶基力陶力设计焦冀曾世页
16CJ35-2
目录，总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
目录﹑总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
小角网
字连接
竖向连接
十字连接
小角网
大角网
小角网
转角连接
U形网
水平连接
夹芯板与夹芯板连接构造
图集号
审核周祥茵 周祥窗校对陶基力务力设计焦冀曾世页
16CJ35-2
目录、总说明
钢丝网架膨胀珍珠岩夹芯板隔墙多层钢网膨胀珍珠岩板隔墙
轻钢龙骨膨胀珍珠岩板隔墙
