【16CJ40-15】 建筑防水系统构造（十五）

16CJ40-15
最新标准首发Q群：141160466
建筑防水系统构造（十五）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
uiewLiniKaoiAakAca

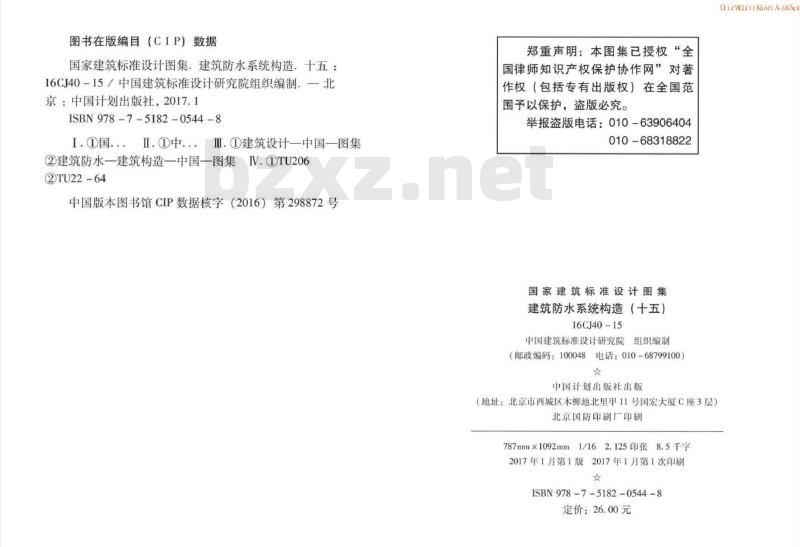

图书在版编目（CIP）数据
国家建筑标准设计图集建筑防水系统构造．十五：16CJ40-15／中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2017.1
ISBN978-7-5182-0544-8
I.@国...Ⅱ.①中...Ⅲ.①建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU206②TU22-64
中国版本图书馆CIP数据核字（2016）第298872号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（十五）
16CJ40-15
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座3层）北京国防印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2017年1月第1版2017年1月第1次印刷★
ISBN978-7-5182-0544-8
定价：26.00元
UiewLrrrKaoeiAakAca

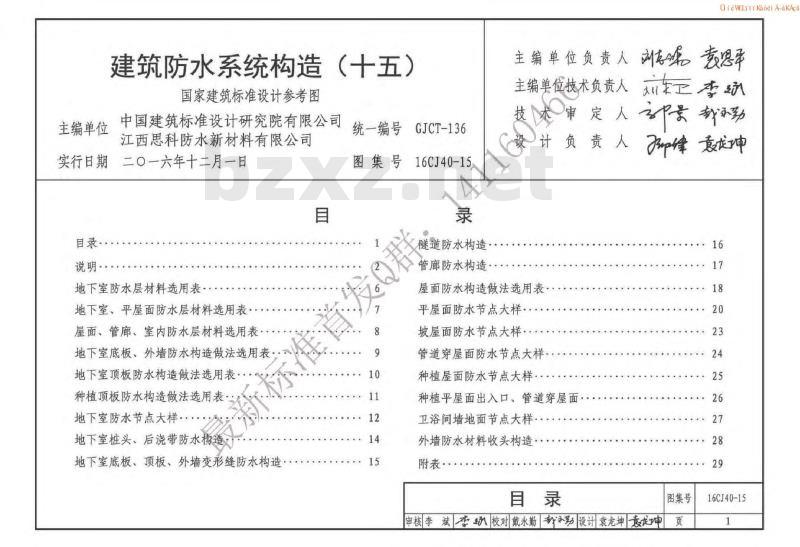

建筑防水系统构造（十五）
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司统一编号GJCT-136
江西思科防水新材料有限公司
实行日期二〇一六年十二月一日目录·
说明-
地下室防水层材料选用表
地下室，平屋面防水层材料选用表屋面、管廊、室内防水层材料选用表地下室底板、外墙防水构造做法选用表·地下室顶板防水构造做法选用表种植顶板防水构造做法选用表
地下室防水节点大样·
地下室桩头、后浇带防水构
地下室底板、顶板、外墙变形缝防水构造目
图集号
16CJ40-15
隧道防水构造·
管廊防水构造
UieWiKaoeiAakAca
主编单位 负责人恩平
主编单位技术负责人工李职
技术审定人景刻动
设计负责人
op峰意龙冲
屋面防水构造做法选用表
平屋面防水节点大样
坡屋面防水节点大样·
管道穿屋面防水节点大样·
种植屋面防水节点大样
种植平屋面出入口，管道穿屋面卫浴间墙地面节点大样·
外墙防水材料收头构造·
图集号
审核李斌李动校对戴永勤都动设计袁龙坤意龙中页
16CJ40-15

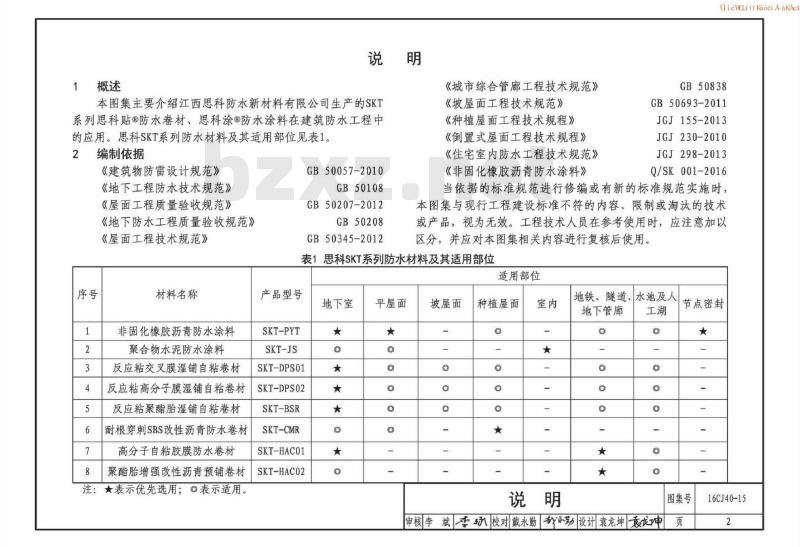

本图集主要介绍江西思科防水新材料有限公司生产的SKT系列思科贴防水卷材、思科涂防水涂料在建筑防水工程中的应用。思科SKT系列防水材料及其适用部位见表1。2
编制依据
《建筑物防雷设计规范》
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
材料名称
非固化橡胶沥青防水涂料
聚合物水泥防水涂料
反应粘交叉膜湿铺自粘卷材
反应粘高分子膜湿铺自粘卷材
反应粘聚酯胎湿铺自粘卷材
耐根穿刺SBS改性沥青防水卷材
高分子自粘胶膜防水卷材
聚酯胎增强改性沥青预铺卷材
注：★表示优先选用：表示适用GB50057-2010
GB50108
GB50207-2012
GB50208
GB50345-2012
《城市综合管廊工程技术规范》《坡屋面工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《住宅室内防水工程技术规范》《非固化橡胶沥青防水涂料》
UiewLrrrKaoeiAakAc
GB50838
GB50693-2011
JGJ155-2013
JGJ230-2010
JGJ298-2013
Q/SK 001-2016
当依据的标准规范进行修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。表1思科SKT系列防水材料及其适用部位适用部位
产品型号
SKT-PYT
SKT-JS
SKT-DPS01
SKT-DPS02
SKT-BSR
SKT-CMR
SKT-HAC01
SKT-HAC02
地下室
平屋面
坡屋面
种植屋面
地铁、隧道、
水池及人
地下管廊
节点密封
图集号
审核李斌李动校对戴永勤都劲设计袁龙坤意龙冲页
16CJ40-15

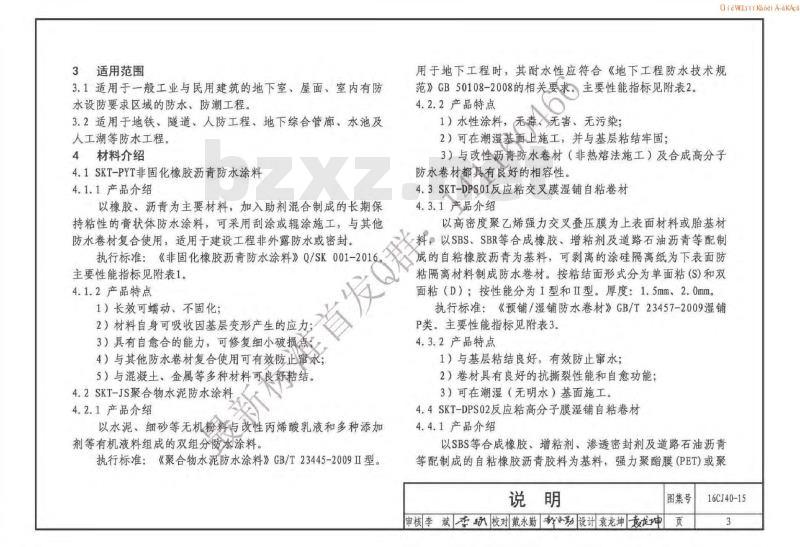

3适用范围
3.1适用于一般工业与民用建筑的地下室、屋面、室内有防水设防要求区域的防水，防潮工程。3.2适用于地铁、隧道、人防工程、地下综合管廊、水池及人工湖等防水工程。
4材料介绍
4.1SKT-PYT非固化橡胶沥青防水涂料4.1.1产品介绍
以橡胶、沥青为主要材料，加入助剂混合制成的长期保持粘性的膏状体防水涂料，可采用刮涂或辊涂施工，与其他防水卷材复合使用，适用于建设工程非外露防水或密封。执行标准：《非固化橡胶沥青防水涂料》Q/SK001-2016。主要性能指标见附表1。
4.1.2产品特点
1）长效可蠕动、不固化；
2）材料自身可吸收因基层变形产生的应力：3）具有自愈合的能力，可修复细小破损点4）与其他防水卷材复合使用可有效防止窜水：5）与混凝土、金属等多种材料可良好粘结4.2SKT-JS聚合物水泥防水涂料
4.2.1产品介绍
以水泥、细砂等无机粉料与改性丙烯酸乳液和多种添加剂等有机液料组成的双组分防水涂料。执行标准：《聚合物水泥防水涂料》GB/T23445-2009Ⅱ型。UiewLirKaoei AakAca
用于地下工程时，其耐水性应符合《地下工程防水技术规范》GB50108-2008的相关要求。主要性能指标见附表2。4.2.2产品特点
1）水性涂料，无毒无害、无污染；2）可在潮湿基面卫施工，并与基层粘结牢固；3）与改性沥青防水卷材（非热熔法施工）及合成高分子防水卷材都具有良好的相容性。4.3SKT-DPS01反应粘交叉膜湿铺自粘卷材4.3.1产品介绍
以高密度聚乙烯强力交叉叠压膜为上表面材料或胎基材X料，以SBS、SBR等合成橡胶、增粘剂及道路石油沥青等配制成的自粘橡胶沥青为基料，可剥离的涂硅隔离纸为下表面防粘隔离材料制成防水卷材。按粘结面形式分为单面粘（S）和双面粘（D）；按性能分为型和Ⅱ型。厚度：1.5mm2.0mm。执行标准：《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类。主要性能指标见附表3。
4.3.2产品特点
1）与基层粘结良好，有效防止窜水；2）卷材具有良好的抗撕裂性能和自愈功能：3）可在潮湿（无明水）基面施工。4.4SKT-DPS02反应粘高分子膜湿铺自粘卷材4.4.1产品介绍
以SBS等合成橡胶、增粘剂、渗透密封剂及道路石油沥青等配制成的自粘橡胶沥青胶料为基料，强力聚酯膜（PET）或聚说明
图集号
审核李斌李动校对戴永勤都劲设计袁龙坤袁龙神页
16CJ40-15
乙烯膜（PE）为上表面材料，下表面覆涂硅隔离聚乙烯膜作为隔离材料制成的自粘防水卷材。按粘结面形式分为单面粘（S）和双面粘（D）。可采用干粘或湿铺法施工。厚度：1.5mm.2.0mm。
执行标准：《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类I型。主要性能指标见附表4。4.4.2产品特点
1）与基层粘结良好，有效防止窜水；2）卷材搭接边采用本体自粘，对钉杆穿透或外界应力作用下产生的细微破损具有优异的自愈合性；3）采用湿铺法施工时，可在潮湿（无明水）基层施工。4.5SKT-BSR反应粘聚酯胎湿铺自粘卷材4.5.1产品介绍
以长丝聚酯纤维无纺布为胎基，掺有增粘材料的聚合物改性沥青为浸涂材料，聚乙烯膜、细砂或隔离膜作为卷材上表面隔离层，下表面附可剥离的涂硅隔离膜作为防粘隔离材料制成的自粘防水卷材。按粘结面形式分为单面粘(S)和双面粘（D）；按性能分为I型和Ⅱ型。厚度：3.0mm、4.0mm。执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009PY类。主要性能指标见附表5。4.5.2产品特点
1）具有优异的抗拉强度、抗疲劳性、抗穿刺、耐腐蚀；2）卷材搭接边采用本体自粘，对钉杆穿透或外界应力作用下产生的细微破损具有优异的自愈合性：3）施工时不动用明火，对环境无污染；4）无需使用基层处理剂即可与基层良好粘结。4.6SKT-CMR耐根穿刺SBS改性沥青防水卷材4.6.1产品介绍
UieWLirr Kaoei AakAca
以长纤聚酯胎毡或复合铜胎基为胎体材料，以添加进口化学阻根剂的SBS改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青防水卷材。按胎体材料不同分为CMR01耐根穿刺化学阻根改性沥青防水卷材和CMR02耐根穿刺复合铜胎基改性沥青防水卷材。厚度：4.0mm。卷材理化性能执行标准《弹性体改性沥青防水卷材》GB18242-2008PY类I型。主要性能指标见附表6。应用性能符合《种植屋面用耐根穿刺防水卷材》JC/T1075-2008的要求。
4.6.2产品特点
1）具有防水和阻止植物根穿透双重功能，能够承受植物根须穿刺，长久保持防水功能；2耐腐蚀、耐霉菌。
4.7SKT-HACO1高分子自粘胶膜防水卷材4.7.1产品介绍
由改性高密度聚乙烯片材为主防水层，高分子压敏胶为粘结层，与特殊性能的砂粒或耐老化聚乙烯硅油膜复合而成，采用预铺反粘法施工的防水卷材。厚度：1.2mm、1.7mm。执行标准：《预铺/湿铺防水卷材》GB/T23457-2009预铺P类。主要性能指标见附表7。说明
图集号
审核李斌季动校对戴永勤都动设计袁龙坤意龙冲页16CJ40-15
4.7.2产品特点
1）卷材具有良好的抗穿刺性能，可在卷材上直接绑扎钢筋、浇筑混凝土，施工更为便捷；2）与后浇混凝土粘结良好，可有效避免窜水。4.8SKT-HAC02聚酯胎增强改性沥青预铺卷材4.8.1产品介绍
以自粘聚合物改性沥青为基料，采用聚酯胎基增强的本体自粘预铺防水卷材。采用水泥浆与基层粘结，搭接边采用自粘搭接。用于地下室底板防水工程时，卷材上应设置保护层。厚度：4.0mm。
uiewLiiKaoeiAakAca
1）施工时不需热熔，只要撕去防粘隔离膜，通过水泥浆即可同基层牢固粘结，施工简便，施工效率高；2）卷材具有良好的拉伸强度和抗冲击性能：3）潮湿基面（无明水）即可施工。5其他
5.1本图集中除注明单位者外，其他均以毫米（mm）为单位。5.2其他未尽事宜，均应按照国家现行标准执行。5.3本图集根据江西思科防水新材料有限公司提供的技术资料编制，图集的解释由该公司负责。最新标准首发Q群：
6索引方法
执行标准：《预铺/湿铺防水卷材》CB/T23457-2009预铺PY类。主要性能指标见附表8。4.8.2产品特点
15CJ40-6
节点号
图集号
审核李斌李动校对戴永勤都劲设计袁龙坤袁龙冲页
16CJ40-15
索引号
索引号
地下室底板防水层材料选用表（一级）防水层做法
>1.2厚SKT-HACO01高分子自粘胶膜防水卷材?
>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷（I型）>2.0厚SKT-PYT非固化橡胶沥青防水涂料>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷（I型）>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（I型）>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（I型）2.0厚SKT-PYT非固化橡胶沥青防水涂料1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（II型）>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（II型）>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（II型）>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（Ⅱ型）地下室顶板防水层材料选用表（一级）防水层做法
①>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷（II型）②2.0厚SKT-PYT非固化橡胶沥青防水涂料>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（I型）①>2.0厚SKT-PYT非固化橡胶沥青防水涂料①>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（Ⅱ型）>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（I型）①>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（I型）②>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（Ⅱ型）索引号
索引号
索引号
地下室底板防水层材料选用表（二级）防水层做法
>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（I型）3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（I型）>4.0厚SKT-HAC02聚酯胎增强改性沥青预铺卷材（I型）地下室顶板防水层做法选用表（二级）防水层做法
①>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材②1.5厚SKT-PYT非固化橡胶沥青防水涂料①>1.5厚SKT-DPS02反应粘高分子膜湿铺自粘卷材②>1.5厚SKT-PYT非固化橡胶沥青防水涂料①>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材②≥1.5厚SKT-PYT非固化橡胶沥青防水涂料地下室侧墙防水层材料选用表（一级）防水层做法
>1.2厚SKT-HACO1高分子自粘胶膜防水卷材①>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（I型）②>1.5厚SKT-PYT非固化橡胶沥青防水涂料①>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（I型）②>1.5厚SKT-PYT非固化橡胶沥青防水涂料①>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（I型）>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（Ⅱ型）地下室防水层材料选用表
审核李斌本凯校对戴永勤都劲设计袁龙坤意龙冲图集号
uiéwLirKaoeiAakAc
16CJ40-15
索引号
索引号
地下室侧墙防水层材料选用表（二级）防水层做法
>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（Ⅱ型）>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材（ⅡI型）>4.0厚SKT-HACO2聚酯胎增强改性沥青预铺卷材（I型）平屋面防水层材料选用表（I级）防水层做法
①>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材>2.0厚SKT-PYT非固化橡胶沥青防水涂料②
>1.5厚SKT-DPS02反应粘高分子膜湿铺自粘卷材?
>2.0厚SKT-PYT非固化橡胶沥青防水涂料②
>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材?
>2.0厚SKT-PYT非固化橡胶沥青防水涂料②
>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材②
>1.5厚SKT-DPS02反应粘高分子膜自粘卷材2②
>1.5厚SKT-DPS02反应粘高分子膜自粘卷材>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材≥3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材索引号
索引号
平屋面防水层材料选用表（II级）防水层做法
>2.0厚SKT-DPS01反应粘交叉膜湿铺自粘卷材>2.0厚SKT-DPS02反应粘高分子膜湿铺自粘卷材>3. 0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材>1.0厚SKT-PYT非固化橡胶沥青防水涂料②下载图集就来标准下载网
>1.5厚SKT-DPS02反应粘高分子膜湿铺自粘卷材?
>1.0厚SKT-PYT非固化橡胶沥青防水涂料①>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材②>1.0厚SKT-PYT非固化橡胶沥青防水涂料坡（瓦）屋面防水层材料选用表（一级）防水层做法
>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材①>1.5厚SKT-DPS02反应粘高分子膜湿铺自粘卷材②>1.0厚SKT-PYT非固化橡胶沥青防水涂料①>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材②>1.0厚SKT-PYT非固化橡胶沥青防水涂料地下室、平屋面防水层材料选用表审核李斌季动校对戴永勤都动设计袁龙坤意龙中图集号
uiewLiiiaoeiAakAca
16CJ40-15
索引号
索引号
种植屋面/种植顶板防水层材料选用表（一级）防水层做法
①>4.0厚SKT-CMR耐根穿刺SBS防水卷材2.0厚SKT-PYT非固化橡胶沥青防水涂料②
>4.0厚SKT-CMR耐根穿刺SBS防水卷材?
②>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材（双面粘）①>4.0厚SKT-CMR耐根穿刺SBS防水卷材>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材②
>4.0厚SKT-CMR耐根穿刺SBS防水卷材①
>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材②
?>1.5厚SKT-PYT非固化橡胶沥青防水涂料>4.0厚SKT-CMR耐根穿刺SBS防水卷材>1.5厚SKT-DPS02反应粘高分子膜湿铺自粘卷材②
>1.5厚SKT-PYT非固化橡胶沥青防水涂料?
>4.0厚SKT-CMR耐根穿刺SBS防水卷材?
>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材②
③>1.5厚SKT-PYT非固化橡胶沥青防水涂料卫生间、厨房及外墙防水层材料选用表防水层做法
>2.0厚SKT-JS聚合物水泥防水涂料（Ⅱ型）索引号
城市管廊/隧道防水层材料选用表防水层做法
≥1.2厚SKT-HACO1高分子自粘胶膜防水卷材1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材≥4.0厚SKT-HAC02聚酯胎增强改性沥青预铺卷材?
>1.5厚SKT-DPS01反应粘交叉膜湿铺自粘卷材>1.0厚SKT-PYT非固化橡胶沥青防水涂料②
①>1.5厚SKT-DPS02反应粘高分子膜湿铺自粘卷材②>1.0厚SKT-PYT非固化橡胶沥青防水涂料>3.0厚SKT-BSR反应粘聚酯胎湿铺自粘卷材②>1.0厚SKT-PYT非固化橡胶沥青防水涂料图集号
屋面、管廊、室内防水层材料选用表审核李斌本凯校对戴永勤都劲设计袁龙坤意龙冲页
uiewLrirKaoeiAakAc
16CJ40-15
构造编号
底板1
底板2
底板3
地下室底板防水构造做法选用表简
卷材与卷材组合
KIYIIY
（卷材与涂膜组合）
（卷材）
构造做法
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
卷材防水层
卷材防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
面层见具体工程
防水钢筋混凝土底板
50厚C20细石混凝土
卷材防水层
涂膜防水层
100~150厚C15混凝土垫
层（原浆表面抹平压光）
地基土
面层见具体工程厂，
防水钢筋混凝土底板
50厚C20细石混凝士
卷材防永层
一级二级
（不设50
100150厚C15混凝土垫
厚细石混
混凝王）
层（原浆表面抹平压光）
地基土
注：底板防水材料采用预铺反粘防水卷材时，不设50厚C20细石混凝土DX2-1
构造编号
外墙1
外墙2
外墙3
地下室外墙防水构造做法选用表简
（卷材与卷材组合）
（卷材与涂膜组合）
（卷材）
构造做法
1.2：8灰土分层夯实
2．保护层或保温层，材料及
厚度见具体工程设计
3.卷材防水层
4.卷材防水层
5.防水钢筋混凝土外墙
面层见具体工程
1.2：8灰土分层夯实
2．保护层或保温层，材料及
厚度见具体工程设计
3.卷材防水层
4.涂膜防水层
5.防水钢筋混凝土外墙
面层见具体工程
1.2:8灰土分层夯实
2．保护层或保温层，材料及
厚度见具体工程设计
3．卷材（或涂料）防水层
4。防水钢筋混凝土外墙
5.面层见具体工程
UiewLrrr Kaoei AaKAc?
地下室底板、外墙防水构造做法选用表图集号
审核李斌李动校对戴永勤都劲设计袁龙坤袁龙神页
16CJ40-15
构造编号
顶板1
顶板2
(卷材与卷材组合)
（卷材与涂膜组合）
构造做法
覆土或面层（按工程设
地下室顶板防水构造做法选用表备注
一级二级
2.50~70厚C20细石混凝
土保护层（配筋见具体
工程设计）
隔离层
4.卷材防水层
5.卷材防水层
6.20厚1:2.5水泥砂浆找
防水钢筋混凝土顶板
1.覆土或面层（按工程设
2.50~70厚C20细石混凝
土保护层（配筋见具体
工程设计)
3.隔离层
4.卷材防水层
5.涂膜防水层
6.20厚1：2.5水泥砂浆找
7.防水钢筋混凝土顶板
注：如混凝土顶板随捣随抹可保证平整度，水泥砂浆找平层可取消。DD2-1
构造编号
顶板3
顶板4
卷材与卷材组合）
（卷材与涂膜组合
构造做法
1，覆土或面层(按工程设计)
2.50~70厚c20细石混凝土
土保护层（配筋见具体工
程设计)
保温层（材料、厚度见具
体工程设计)
4．隔离层
5.卷材防水层
6.卷材防水层
7.20厚1：2.5水泥砂浆找平层
8.防水钢筋混凝土顶板
1.覆土或面层（按工程设计）
2.50~70厚C20细石混凝土
土保护层（配筋见具体工
程设计)
保温层（材料、厚度见具
体工程设计）
隔离层
5.卷材防水层
6.涂膜防水层
7.20厚1：2.5水泥砂浆找平层
8.防水钢筋混凝土顶板
地下室顶板防水构造做法选用表UieWLirrKaoeiAakAc
一级二级
图集号
申核李斌本动校对戴永勤刻劲设计袁龙坤意龙油页
16CJ40-15
