【17CJ10-1】 LEAC丙烯酸聚合物水泥防水涂料应用构造

国家建筑标准设计图集
17CJ10-1
（替代07CJ10）
LEAC丙烯酸聚合物水泥防水涂料应用构造国家建筑标准设计参考图
中国建筑标准设计研究院
国家建筑标准设计图集17CJ10-1（替代07CJ10）
LEAC丙烯酸聚合物水泥防水涂料应用构造国家建筑标准设计参考图
组织编制中国建筑标准设计研究院中國计划出版社

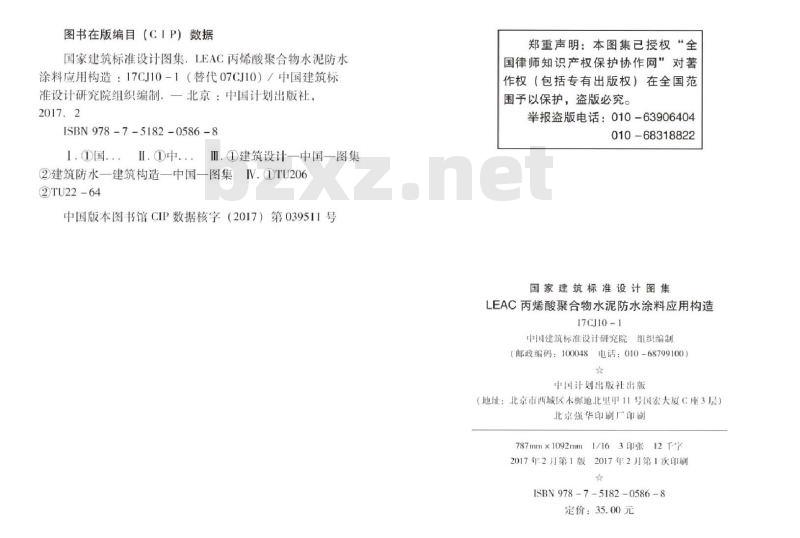

图书在版编目（CIP）数据
国家建筑标准设计图集：LEAC丙烯酸聚合物水泥防水涂料应用构造：17CJ10-1（替代07CJ10）／中国建筑标准设计研究院组织编制．一北京：中国计划出版社。2017.2
ISBN978-7-5182-0586-8
I.国..I.@中..·Ⅲ.①建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU2062TU22-64
中国版本图书馆CIP数据核字（2017）第039511号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
LEAC丙烯酸聚合物水泥防水涂料应用构造17CJ10-1
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区本棵地北里甲11号国宏大厦C座3层）北京强华印刷广印剧
787mm×1092mm1/163印张12T字
2017年2月第1版2017年2月第1次印削★
ISBN978-7-5182-0586-8
定价：35.00元

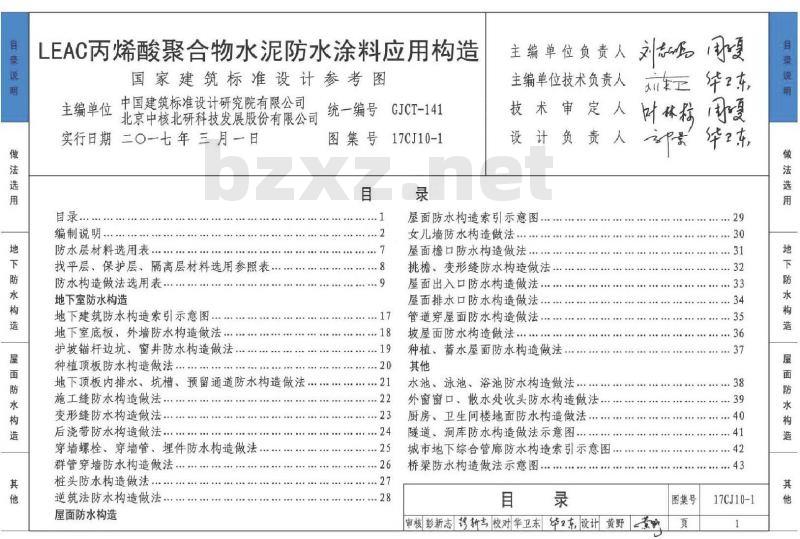

自录说雕
LEAC丙烯酸聚合物水泥防水涂料应用构造国家建筑标准设计参考图
主编单位中国建筑标准设计研究院有限公司司统一编号北京中核北研科技发展股份有限公司实行日期二〇一七年三月一日
编制说明，
防水层材料选用表
找平层、保护层、隔离层材料选用参照表防水构造做法选用表，
地下室防水构造
地下建筑防水构造索引示意图
地下室底板、外墙防水构造做法，护坡锚杆边坑、窗井防水构造做法、种植顶板防水构造做法
地下顶板内排水、坑槽、预留通道防水构造做法施工缝防水构造做法..
变形缝防水构造做法..
后浇带防水构造做法.
穿墙螺栓、穿墙管、埋件防水构造做法群管穿墙防水构造做法：
桩头防水构造做法
逆筑法防水构造做法.
屋面防水构造
图集号
GJCT-141
17CJ10-1
主编单位负责人
主编单位技术负责人
技术审定人
叶林称
设计负责人。
屋面防水构造索引示意图.
女儿墙防水构造做法.
屋面檐口防水构造做法，
挑檐、变形缝防水构造做法
屋面出入口防水构造做法
屋面排水口防水构造做法
管道穿屋面防水构造做法
坡屋面防水构造做法.
种植、蓄水屋面防水构造做法
水池、泳池、浴池防水构造做法外窗窗口、散水处收头防水构造做法厨房、卫生间楼地面防水构造做法隧道、洞库防水构造做法示意图城市地下综合管廊防水构造索引示意图，桥梁防水构造做法示意图
审核彭新志招新校对华卫东华2东设计黄野老图集号
17CJ10-1
用录迎明

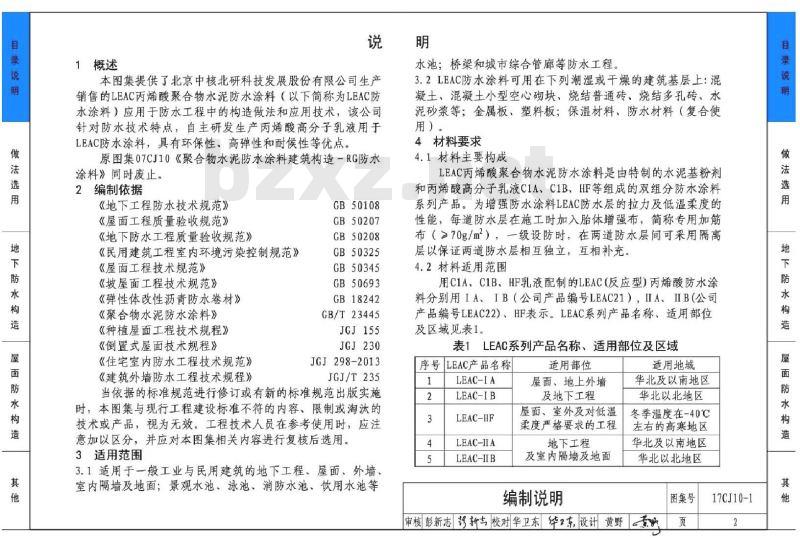

1概述
水池；桥梁和城市综合管廊等防水工程。本图集提供了北京中核北研科技发展股份有限公司生产销售的LEAC丙烯酸聚合物水泥防水涂料（以下筒简称为LEAC防水涂料）应用于防水工程中的构造做法和应用技术，该公司针对防水技术特点，自主研发生产丙烯酸高分子乳液用于LEAC防水涂料，具有环保性、高弹性和耐候性等优点。原图集07CJ10《聚合物水泥防水涂料建筑构造-RG防水涂料》同时废止。
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《民用建筑工程室内环境污染控制规范》《屋面工程技术规范》
《坡屋面工程技术规范》
《弹性体改性沥青防水卷材》
《聚合物水泥防水涂料》
《种植屋面工程技术规程》
《倒置式屋面技术规程》
《住宅室内防水工程技术规范》《建筑外墙防水工程技术规程》GB50108
GB50207
GB50208
GB50325
GB50345
GB50693
GB18242
GB/T23445
JGJ155
JGJ230
JGJ298-2013
JGJ/T235
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于一般工业与民用建筑的地下工程、屋面、外墙、室内隔墙及地面；景观水池、泳池、消防水池、饮用水池等3.2LEAC防水涂料可用在下列潮湿或干燥的建筑基层上：混凝土、混凝土小型空心砌块、烧结普通砖、烧结多孔砖、水泥砂浆等；金属板、塑料板；保温材料、防水材料（复合使用）。
4材料要求
4.1材料主要构成
LEAC丙烯酸聚合物水泥防水涂料是由特制的水泥基粉剂和丙烯酸高分子乳液C1A、C1B、HF等组成的双组分防水涂料系列产品。为增强防水涂料LEAC防水层的拉力及低温柔度的性能，每道防水层在施工时加入胎体增强布，简称专用加筋布（70g/m2），一级设防时，在两道防水层间可采用隔离层以保证两道防水层相互独立，互相补充。4.2材料适用范围
用C1A，C1B、HF乳液配制的LEAC（反应型）丙烯酸防水涂料分别用IA、IB（公司产品编号LEAC21），ⅡA、ⅡB（公司产品编号LEAC22）、HF表示。LEAC系列产品名称、适用部位及区域见表1。
表1LEAC系列产品名称、适用部位及区域序号LEAC产品名称
LEAC-IA
LEAC-IB
LEAC-HF
LEAC-IIA
LEAC-IIB
适用部位
屋面、地上外墙
及地下工程
屋面、室外及对低温
柔度严格要求的工程
地下工程
及室内隔墙及地面
编制说明
适用地域
华北及以南地区
华北以北地区
冬季温度在-40℃
左右的高寒地区
华北及以南地区
华北以北地区
图集号
17CJ10-1
审核彭新志移新志校对华卫东华2东设计黄野页
目录说朋
目录说明
LEAC产品名称
LEAC11
防水材料
LEAC13
防水砂浆
LEAC聚合物
水泥砂浆
LEAC聚合物
水泥砂浆装饰
保护层
LEAC彩色涂料
装饰层
续表1
适用部位
地下工程，与涂料
复合使用于迎水面
地下工程，与涂料
复合使用
找平层，保护层
保护层
屋面，外墙
适用地域
LEAC11防水材料应符合《无机防水堵漏材料》GB23440-2009的相关规定；
2.LEAC13防水砂浆应符合《聚合物水泥防水砂浆》JC/T984-2011的相关规定；
3.LEAC彩色涂料装饰层应符合《混凝土装饰涂料》Q/CPZHB013-2017的相关规定。
4.3材料的主要特点
4.3.1粘结好、施工方便，适合多种异形基面。4.3.2涂层耐碾压。
4.3.3涂层耐水、耐碱能力强，可用于长期浸水的工程。4.3.4有多种低温柔度材料可选择，适用全国所有建筑气候区。4.3.5耐紫外线，可用于外露工程。4.3.6水性产品，无毒无害，可直接用于饮水工程。4.3.7LEAC防水涂料通过B1级耐火等级测试，4.3.8当需要在-10℃环境温度下施工时，可选用特定型号的LEAC防水涂料。
4.4产品主要技术指标
产品除符合国家现行标准《屋面工程技术规范》GB50345、《建筑外墙防水工程技术规程》JGJ/T235、《地下工程防水技术规范》GB50108和《聚合物水泥防水涂料》GB/T23445的要求外，同时具备以下性能。LEAC防水涂料主要性能指标见表2。LEAC防水涂料应用性能指标（一）见表3。LEAC防水涂料应用性能指标（二）见表4。LEAC防水涂料应用性能指标（三）见表5。LEAC防水涂料有害物质含量见表6
表2LEAC防水涂料主要性能指标
固体含量，%，
表干时间，h，<
实千时间，h，《
无处理，MPa，≥
浸水处理后，
碱处理后保持率，
紫外线处理后保
持率，%，
加热处理后保持
率，%，》
断裂无处理，%，》
浸水处理，%，
碱处理，%，
编制说明
技术指标
图集号
审核彭新志诊新吉校对华卫东体车设计黄野的
17CJ10-1
加热处理，%，
紫外线处理，
低温柔度，$10mm棒
续表2
技术指标
-20℃
-10℃
-40℃
-10℃
无裂纹无裂纹无裂纹
无裂纹无裂纹
无处理，MPa，
潮湿基面，MPa，>
碱处理，MPa，
浸水处理，MPa，>
不透水性，0.5MPa，
180min
抗渗性（背水面），
MPa，>
抗渗性（迎水面），
170℃,0.5h不流满
100℃，4h不发粘
乳液中DOP,DBP，≤0.8%
不透水
不流消
不发粘
注：执行企业标准《LEAC丙烯酸聚合物水泥防水涂料》Q/CPZHB011-2017表3LEAC防水涂料应用性能指标（一）检测项目
粘结强度（MPa）钢板基面
粘结强度（MPa）玻璃基面
粘结强度（MPa）瓷砖釉面
粘结强度（MPa）PVC
技术指标
注：执行企业标准《LEAC丙烯酸聚合物水泥防水涂料》Q/CPZHB011-2017。表4LEAC防水涂料应用性能指标（二）序
试验项目
(N/50mm）>
低温柔度
(r）15mm
-40℃
技术指标
-18℃
检测结果
-40℃
-18℃
无裂缝无裂缝无裂缝
无裂缝无裂缝无裂缝
胎体增强材料为LEAC专用加筋布，执行标准《弹性体改性沥青防水卷材》GB18242-2008
表5LEAC防水涂料应用性能指标（三）序
试验项目
50℃剪切强度(MPa）
50℃C粘结强度(MPa）
热碾压后抗渗性
检测指标
30min不透水
检测结果
ⅡI型
30min不透水
注：胎体增强材料为LEAC专用加筋布，执行标准《道桥用防水涂料》JC/T975-2005。
编制说明
审核彭新志设新专校对华卫东华2东，设计黄野纳图集号
17CJ10-1
录说明
录说明
LEAC防水涂料有害物质含量bzxz.net
检测项目
氰化物
氟化物
硝酸盐（以N计）
标准规定值mg/L
测定值mg/L
注：将LEAC防水涂料漫泡水中28d后，按《生活饮用水卫生标准》GB5749-2006检测。
4.5不同防水等级防水层做法选用表LEAC防水层材料选用表见表7（本图集第7页）。LEAC附加防水层（防水加强层）材料选用表见表8（本图集第7页）。4.6找平层、保护层、隔离层选用参照表找平层选用参照表见表9（本图集第8页）。保护层选用参照表见表10（本图集第8页）。隔离层选用参照表见表11（本图集第8页）。
4.7配比及混料方法
4.7.1配比（重量比）
I型粉料：乳液：水=10：10：0~0.15I型粉料：乳液：水=10：6：0~0.20；HF型粉料：乳液：水=10：10：0~0.154.7.2混料方法（顺序不可颠倒）：1）将1/3~1/2乳液倒入搅拌桶中（重量比）。2）加入全部粉剂，搅拌成均匀膏状物3）按配比补足乳液搅拌至均匀。4）若需要加水，按配比要求加入搅拌均勾。5施工
5.1施工方法
5.1.1基面预处理：基面应清洁，无明水、无浮尘，油污或杂物。基面如破损、疏松或不平，修整清理后用LEAC13防水砂浆进行整修。
5.1.2细部处理：对排水孔、穿墙管、裂缝、分格缝、阴阳角等进行细部加强处理。用已浸透浆料的LEAC专用加筋布粘贴于加强部位基面。
5.1.3附加层（或加强层）一般采用一布四涂，其施工做法：在已处理好并完成细部处理的基面涂刷拌和好的浆料，趁湿立即铺LEAC专用加筋布（每次可涂刷5~10m）用刮板沿专用加筋布纵向梳平皱褶，并使涂料透至布上。仔细检查，如出现皱褶、空鼓，应剪开重新刷涂。加筋层完成后，分3次刷涂全部剩余浆料。每次涂刷应在上一次涂层实干后进行。5.1.4机械喷涂：1.5厚LEAC防水涂料喷涂次数应大于等于3遍。
5.1.5各做法用料量
1）一布四涂做法：3~4kg/m2，厚度1.5~2.0mm。2）无布四涂做法：2~3kg/m2，厚度1.0~1.5mm。5.2注意事项
5.2.1防水层在潮湿封闭环境下施工应采取强制通风措施。5.2.2道桥及基础墙采用填埋式防水，为增强防水层耐施工中机器碾压，LEAC专用加筋布应铺设在第2涂层和第3涂层之间。5.2.3施工后，涂膜应充分干燥。当空气湿度大或气温低时，干燥时间应适当延长。
编制说明
审核彭新志移新专校对华卫东华2东，设计黄野老图集号
17CJ10-1
日录说朋
5.2.4如施工环境温度较高，拌料时可适当增加水量，以补偿因蒸发过快而造成浆料流动性和浸透性损失。5.2.5LEAC防水层构造示意图见下图。面涂层
中涂2层
中涂1层
LEAC专用加筋布
粘结层
LEAC防水层构造示意图
5.3施工质量及现场检验
5.3.1施工过程中及施工完成后，应随时对工程的各个部位，特别是细部构造部位进行检查，发现问题及时修补。防水层不得有裂纹、起皮，露布现象，厚度应符合设计要求。5.3.2厨房、卫生间防水层实干48h后，蓄水24h无渗漏为合格。
5.3.3屋面防水层实干48h后，可喷淋检验有无渗漏和积水现象，排水系统是否通畅。有条件可做24h屋面蓄水检验。5.3.4产品现场抽检：使用前在现场随机抽样，总重量不得小于2kg。按现行国家标准《聚合物水泥防水涂料》GB/T23445检测。
5.4产品包装、保管及保质期
5.4.1乳液分20kg和50kg桶包装。应在5℃~35℃的阴凉环境中保存，保质期为12个月。
5.4.2粉料为20kg袋装，应存放在干燥处，保质期12个月。6其他
6.1本图集主要提供LEAC防水涂料在建筑不同部位应用的防水构造，其他相关建筑构造见相关国标图集6.2本图集尺寸单位除特别注明外均为毫米（mm）。6.3本图集是以北京中核北研科技发展股份有限公司独家生产的LEAC防水涂料的技术为依据编制的，有关技术问题由该公司负责解释。
6.4未尽事宜，按国家现行规范执行。6.5图集的索引方法：
节点编号
17CJ10
图集号
6.6本图集构造图中所涉及的防水层，均采用蓝色表示。编制说明
审核彭新志新考校对华卫东终2车，设计黄野志款图集号
17CJ10-1
目录说朋
目录说明
索引号
防水层构造做法
①1.5厚LEAC防水涂料（内置一道专用加筋布）?1.0厚LEAC防水涂料（内置一道专用加筋布）①1.5厚LEAC防水涂料（内置一道专用加筋布）②3厚改性沥青防水卷材
①1.5厚LEAC防水涂料（内置一道专用加筋布）1.2厚高分子卷材
①耐根穿刺防水材料
1.5厚LEAC防水涂料（内置一道专用加筋布）?瓦
③1.5厚LEAC防水涂料（内置一道专用加筋布）2.0厚LEAC防水涂料（内置一道专用加筋布）1.2厚LEAC防水涂料（内置一道专用加筋布）0.8厚LEAC防水涂料（内置一道专用加筋布）①1.5厚LEAC防水涂料（内置一道专用加筋布）②1.5厚LEAC防水涂料（内置一道专用加筋布）①1.5厚LEAC防水涂料（内置一道专用加筋布）②2.0厚LEAC11防水材料
①1.5厚LEAC防水涂料（内置一道专用加筋布）②1.5厚LEAC13防水砂浆
表7LEAC防水层材料选用表
适用部位
用于屋面
用于种植屋面
用于坡屋面
用于屋面
用于地面以上外墙
用于地下建筑
的底板、外墙
及顶板
宜用于地下水位
以下的地下建筑
索引号
索引号
附加-1
附加-2
防水层构造做法
①耐根穿刺防水材料
②1.5厚LEAC防水涂料（内置一道专用加筋布）2.0厚LEAC防水涂料（内置一道专用加筋布）①1.5厚LEAC防水涂料（内置一道专用加筋布）②1.5厚LEAC防水涂料（内置一道专用加筋布）2.0厚LEAC防水涂料（内置一道专用加筋布）1.5厚LEAC防水涂料（内置一道专用加筋布）1.2厚LEAC防水涂料（内置一道专用加筋布）表8
适用部位
用于种植顶板
用于地下建筑
用于水池
用于室内地面
用于室内墙面
LEAC附加防水层（防水加强层）材料选用表类型
普通型
增强型
附加防水层（防水加强层）构造做法1.5厚LEAC防水涂料（内置一道专用加筋布）（LEAC防水涂料I型）
2.5厚LEAC防水涂料（内置两道专用加筋布）（LEAC防水涂料I型）
注：1.表中索引号“WM1-x#中：“WM\表示位置（屋面）；
“WM1\表示屋面一级防水，位置后没有数字的表示该位置不分等级；×”表示防水材料组合序号。
2.卫生间及地面以上外墙防水层可不加LEAC专用加筋布。3.屋顶水池或水池水温>40℃时，防水层宜采用SC-1。防水层材料选用表
审核彭新志 药新专校对华卫东坪2车设计黄野老的图集号
适用部位
一般部位
变形缝及后浇带
17CJ10-1
自录说明
目录说明
找平层
LEAC聚合物水
泥砂浆找平层
WS20水泥砂浆找平层
40厚C20细石混凝土
混凝土随浇随抹
保护层
LEAC聚合物水泥砂浆
LEAC聚合物彩色涂料装饰层
40厚细石混凝土
50~70厚细石混凝土
C25细石混凝土预制板
预制块
隔离层
无纺布
聚乙烯丙纶防水卷材
低强度等级砂浆隔离层
适用基层
C15混凝土垫层
防水混凝土顶板
钢筋混凝土屋面板
保温层
找坡层
装配式混凝土板
板状材料保温层
整体现浇混凝土板
适用范围
上人屋面
上人屋面
上人屋面
表9找平层选用参照表
厚度（mm）
最薄处>1
技术要求
水泥：砂：LEAC乳液：水=1：2：0.3：适量（重量比）水泥：砂：水=1：2：适量（重量比）原浆表面抹平、压光
保护层参照选用表
技术要求
水泥：砂：LEAC乳液：水=1：2：0.3：适量（重量比）白水泥：石英砂：LEAC彩色乳液：水=-1：2：0.3：适量（重量比）地下工程底板及顶板
上人屋面
上人屋面
上人屋面
10厚或20厚聚合物水泥砂浆铺卧，防水砂浆勾缝10厚或20厚聚合物水泥砂浆铺卧10厚或20厚聚合物水泥砂浆铺卧表11隔离层参照选用表
适用范围
一般变形量的结构
变形量较大的结构
分格缝采用切割方式的保护层、面层规格
200g/m
厚度>0.5
>10厚
技术要求
LEAC防水涂料下粘结
聚合物水泥砂浆下粘结
找平层、保护层、隔离层材料选用参照表审核彭新志彭新专校对华卫东华2东设计黄野专纳图集号
17CJ10-1
自录说朋
底板1
底板2
底板外防水
(一、二级）
底板外防水
（双隔离层）
（一、二级）
地下室底板构造做法
面层见具体工程
防水混凝土底板
50厚C20细石混凝土保护层
隔离层（下粘结）
地下室底板、外墙防水构造做法选用表附注
1.LEAC防水层选
材见本图集第
7页表7中DX1-1
~DX1-3及DX2-1
LEAC防水层
最薄1厚LEAC聚合物水泥砂浆
找平层
100~150厚C15混凝土垫层
地基土
1.面层见具体工程
防水混凝土底板
3.50厚C20细石混凝土
4.隔离层（下粘结）
5.LEAC防水层
>0.5厚聚乙烯丙纶隔离层，
聚合物水泥砂浆下粘结
最薄1厚LEAC聚合物水泥砂浆
找平层
8.100-150厚C15混凝土垫层
9.地基土
2.如混凝土垫层
随随抹可保
证平整，找平
层可取消
1.LEAC防水层
选材见本图
集第7页表7
中DX1-1~
DX1-3及DX2-1
2.如混凝土垫
层随捣随抹
可保证平整，
找平层可取
外墙1
外墙2
外防外涂
（一、二级）
外防内涂
(一、二级）
地下室外墙构造做法
1.2：8灰土分层夯实
2.保护层或保温层，材料及厚
度见具体工程设计
3.LEAC防水层
4.防水混凝土外墙
5.面层见具体工程
1。挡土墙，厚度见具体工程设计2．找平层（材料、厚度见具体工程设计）
3.LEAC防水层
4.20厚WP15水泥砂浆保护层
防水混凝土外墙
6.面层见具体工程
防水构造做法选用表
图集号
审核彭新志锣新专校对华卫东车2车设计黄野老页
LEAC防水
层选材见本图
集第7页表7中
DX1-1~ DXI-3
及DX2-1
LEAC防水层
选材见本图集
第7页表7中
DX1-1~DX1-3
及DX2-1
17CJ10-1
