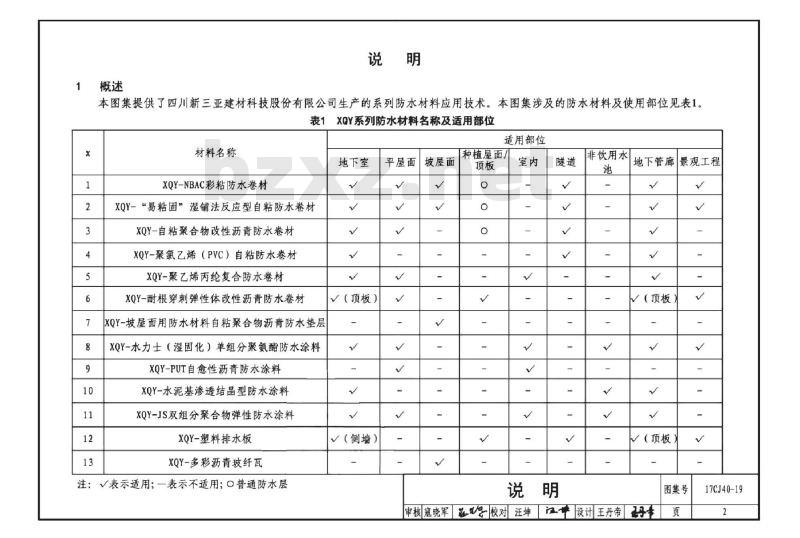

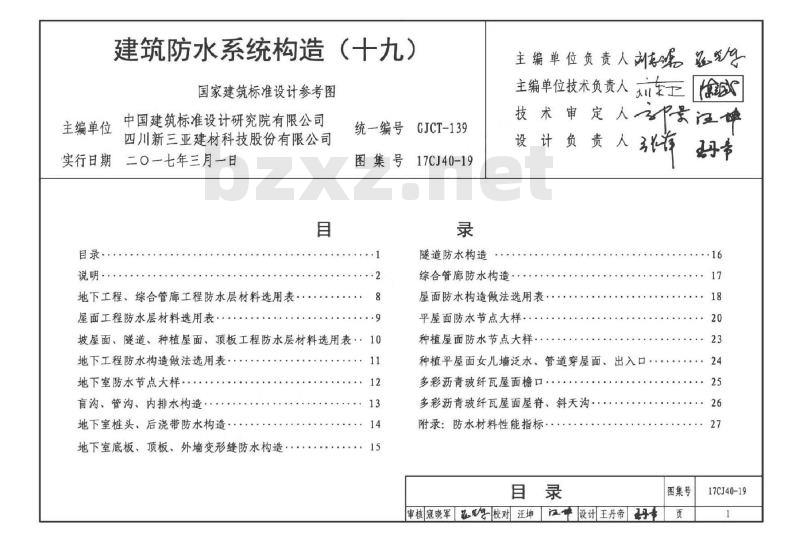

本图集提供了四川新三亚建材科技股份有限公司生产的系列防水材料应用技术。本图集涉及的防水材料及使用部位见表1表1XQY系列防水材料名称及适用部位材料名称
XQY-NBAC彩粘防水卷材
XQY-“易粘固”湿铺法反应型自粘防水卷材XQY-自粘聚合物改性沥青防水卷材XQY-聚氯乙烯（PVC）自粘防水卷材XQY-聚乙烯丙纶复合防水卷材
XQY-耐根穿刺弹性体改性沥青防水卷材XQY-坡屋面用防水材料自粘聚合物沥青防水垫层XQY-水力士（湿固化）单组分聚氨酯防水涂料XQY-PUT自愈性沥青防水涂料
XQY-水泥基渗透结晶型防水涂料XQY-JS双组分聚合物弹性防水涂料XQY-塑料排水板
XQY-多彩沥青玻纤瓦
注：V表示适用；一表示不适用；○普通防水层地下室
V（顶板）
v（侧墙）
平屋面
坡屋面
适用部位
种植屋面/
非饮用水
地下管廊
（顶板
（顶板）
景观工程
图集号
审核寇晓军校对汪坤
江设计王丹帝丹书
17CJ40-19
2编制依据
《地下工程防水技术规范》
《屋面工程技术规范》
《坡屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《住宅室内防水工程技术规范》GB50108
GB50345-2012
GB50693-2011
GB50838
JGJ155-2013
JGJ298-2013
当依据的标准规范进行修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。3适用范围
3.1适用于一般工业与民用建筑的地下室、屋面、楼地面、卫生间、水池等部位的防水工程。3.2适用于地下管廊、隧道、地铁、下沉式道路和公路、景观工程等防水工程。
4材料介绍
4.1XQY-NBAC彩粘防水卷材
4.1.1产品介绍
以橡塑材料为主防水层，具有自粘性的高分子防水卷材。具有抗腐蚀、耐老化、不透水等特点，可在水中进行粘结。按胎体材料不同分为P类和PY类；按上表面隔离材料不同，分为PET硅油隔离膜（双面粘）、细砂面、彩砂面和铝箔面（主要用于非上人外露屋面）；按理化性能不同分为I型和Ⅱ型(地下防水工程时应选用Ⅱ型）。4.1.2规格
卷材公称宽度：1000mm、2000mm。卷材厚度：-P类（卷材全厚度）：1.5mm、2.0mm。-PY类：3mm、4mm。
4.1.3执行标准
《NBAC彩粘防水卷材》Q/55106777-0.2-2016，性能指标符合或高于《预铺/湿铺防水卷材》GB/T23457-2009湿铺卷材的要求。主要性能指标见附表1-1和附表1-2。4.2XQY-“易粘固”湿铺法反应型自粘防水卷材4.2.1产品介绍
采用高分子膜或聚酯胎为胎体，覆以沥青胶结料而制成的自粘式防水卷材。具有柔韧性良好，拉伸强度高、耐高低温等特点；有效解决了薄质自粘卷材施工后，搭接边易翘边、平面易起皱等施工难题；采用湿铺法施工，能与基层粘结牢固，减少或避免窜水问题。按性能不同分为I型和Ⅱ型（Ⅱ型主要用于地下防水工程）。
4.2.2规格
卷材公称宽度：1000mm、2000mm。卷材厚度：-P类（卷材全厚度）：1.5mm、2.0mm。-PY类：3mm、4mm。
4.2.3执行标准
图集号
审核寇晓军忍校对汪坤江单设计王丹帝丹书页
17CJ40-19
《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类、PY类。主要性能指标见附表2-1和附表2-2。4.3XQY-自粘聚合物改性沥青防水卷材4.3.1产品介绍
以聚合物改性沥青为基料，采用聚酯毡为胎体制成的自粘卷材；冷施工，滚压粘结，操作简便，安全高效、环保节能，拉伸性能好、与基层粘结强度高、搭接密封牢固。按性能不同分为I型和IⅡI型（Ⅱ型主要用于地下防水工程）。4.3.2规格
卷材公称宽度：1000mm、2000mm。卷材厚度：3mm、4mm。
4.3.3执行标准
《自粘聚合物改性沥青防水卷材》GB23441-2009PY类，主要性能指标见附表3。
4.4XQY-聚氯乙烯（PVC）自粘防水卷材4.4.1产品介绍
以PVC卷材为主防水层，覆以橡胶沥青粘结料制成的自粘防水卷材；冷施工，安全环保；具有拉伸强度高、延伸率高、低温柔性好等特点；卷材与基面满粘，自粘胶搭接；可根据不同施工基面，采用湿铺法或千铺法施工。地下工程可选用H类卷材；综合管廊工程可选用L类卷材。4.4.2规格
卷材公称宽度：2000mm。
卷材厚度：2.0mm（含自粘层厚度，片材厚度1.5mm）。4.4.3执行标准
《带自粘层的防水卷材》GB/T23260-2009；《聚氯乙烯（PVC）防水卷材》GB12952-2012。主要性能指标见附表4-1和附表4-2。
4.5XQY-聚乙烯丙纶复合防水卷材4.5.1产品介绍
在原生聚乙烯中加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶或涤纶长丝无纺布，经过自动化生产线一次复合而成的新型防水卷材。应与XQY-聚乙烯丙纶卷材专用粘结胶粉与水泥配制成的粘结料复合形成防水层。4.5.2规格
卷材长度：50m、100m
卷材厚度：0.7mm、0.8mm、1.0mm、1.2mm、1.5mm。芯材厚度：0.5mm
4.5.3执行标准
《高分子防水材料第一部分：片材》GB18173.1-2012。主要性能指标见附表5。
4.6XQY-耐根穿刺弹性体改性沥青防水卷材4.6.1产品介绍
在沥青混合改性过程中直接添加环保型阻根剂，使其均匀的分布在卷材的改性沥青层中，利用化学阻根，防止植物根穿破防水层。
图集号
审核寇晓军忍校对汪坤江单设计王丹帝丹书丨页17CJ40-19
4.6.2规格
卷材公称宽度：1000mm。
卷材厚度：4mm、5mm。
4.6.3执行标准
《种植屋面用耐根穿刺防水卷材》JC/T1075-2008及《弹性体改性沥青防水卷材》GB18242-2008。主要性能指标见附表6。
4.7XQY-坡屋面用防水材料自粘聚合物沥青防水垫层4.7.1产品介绍
以自粘聚合物改性沥青为原料，以聚乙烯膜（PE）、聚酯膜（PET)等为覆面材科，来用浸涂、滚压工艺制成的无胎基防水卷材，自粘垫层表面具有防滑功能，适用于坡屋面建筑工程中的各种瓦材及其它屋面材料下面使用。4.7.2规格
卷材公称宽度：1000mm。
卷材厚度：1.2mm、1.5mm
4.7.3执行标准
《坡屋面用防水材料自粘聚合物沥青防水垫层》JC/T1068-2008。主要性能指标见附表7。4.8XQY-水力士（湿固化）单组分聚氨酯防水涂料4.8.1产品介绍
以异氰酸酯、聚醚为主要原料，配以各种助剂制成的一种遇水（或水汽）固化成膜的涂科。可根据客户要求调整色彩，无毒安全环保；可在潮湿无明水基面上正常施工，固化时间短，节省工期；具有抗腐蚀、耐酸碱、弹性好、延伸率高、强度大、适应基层变形能力强等特点。4.8.2规格
20kg/桶。
4.8.3执行标准
《聚氨酯防水涂料》GB/T19250-2013。主要性能指标见附表8。
4.9XQY-PUT自愈性沥青防水涂料4.9.1产品介绍
以石油沥青、高分子活性改性剂等其它特殊化学添加剂制成的防水涂料。可采用喷涂、刮涂、刷涂等多种方式施工；可在潮湿无明水基面上施工；拉伸强度好、断裂伸长率高、耐高低温范围广、不透水性能良好；刺破自愈性功能好，能适应各种细微变形，有效解决了窜水问题。4.9.2规格
20kg/桶。
4.9.3执行标准
《PUT自愈性沥青防水涂料》Q/55106777-0.1-2014，性能指标符合或高于《水乳性沥青防水涂料》JC/T408-2005的要求。主要性能指标见附表9。
4.10XQY-水泥基渗透结晶型防水涂料4.10.1产品介绍
图集号
审核寇晓军校对汪坤」江单设计王丹帝好书页17CJ40-19
水泥基渗透结晶型防水涂料是一种刚性防水材料，与水作用后，材料中含有活性化学物质通过载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细通道达到提高混凝土致密性的目的。
4.10.2规格
25kg/桶。
4.10.3执行标准
《水泥基渗透结晶型防水材料》GB18445-2012。主要性能指标见附表10。
4.11XQY-JS双组分聚合物弹性防水涂料4.11.1产品介绍
由丙烯酸乳液（甲料）与水泥，细砂（乙料）制成的双组分防水涂料。在潮湿基层也能使用。4.11.2规格
甲料20kg/桶：乙料20kg/箱。
4.11.3执行标准
《聚合物水泥防水涂料》GB/T23445-2009。主要性能指标见附表11。
4.12XQY-塑料排水板
4.12.1产品介绍
采用高密度聚乙烯HDPE经压型制成的凹凸状板材，通过材料特有的中空立筋结构达到使用功能；能及时排泄汇集在表面的环境水或储存多余的水分，起到导水或蓄水功能；材料长边预留有100mm宽搭接边，通过焊接密封固定，施工简便。适用于种植顶板、种植屋面。
4.12.2规格
塑料排水板公称宽度：2000mm。塑料排水板长度：10m/可定制。塑料排水板厚度：0.8mm。塑料排水板凹凸高度：8mm。4.12.3执行标准
《塑料防护排水板》JC/T2112-2012。主要性能指标见附表12。
4.13XQY-多彩沥青玻纤瓦
4.13.1产品介绍
以玻璃纤维毡为胎基，经浸涂石油沥青后，一面覆盖彩色高温烧结瓷烤砂，另一面覆以隔离材料和自粘胶涂层所制成的瓦状屋面防水片材。本产品耐候性强，抗风揭性能高，颜色14种以上，形状多样，施工简便，铺设屋面上美观大方，立体感强，比传统瓦材减轻屋面荷载达20%~30%。4.13.2规格：见表2
表2XQY-多彩沥青玻纤瓦规格型号瓦型
厚度×长度×宽带（mm）包装规格（片/件）施工面积（m/件）单层瓦
马赛克瓦
鱼鳞瓦
歌德瓦
灯笼瓦
凤尾瓦
叠层瓦
2.6×1000×333
水墨灰、枝藤福、
青黛绿、亚洲红、
古黑色、海洋藍、
云石灰、棕褐色、
中国红、宝石蓝、
秋叶棕，沙漾金，
阳光橙
图集号
申核寇晓军校对汪坤「江单设计王丹帝丹书页17CJ40-19
（单层瓦）
（鱼鳞瓦）
（灯笼瓦）
（双层瓦）
4.13.3执行标准
（马赛克瓦）
（歌德瓦）
（凤尾瓦）
XQY-多彩沥青玻纤瓦瓦型图
《玻纤胎沥青瓦》GB/T20474-2015。主要性能指标见附表13。
5其他
5.1本图集中除注明单位者外，其他均以毫米（mm）为单位，5.2其他未尽事宜，均应按照国家现行标准执行。5.3本图集根据四川新三亚建材科技股份有限公司提供的技术资料编制，图集的解释由该公司负责。6
枯藤褐
古黑色
棕福褐色
秋叶棕
索引方法
青黛绿
海洋蓝
中国红
沙漠金
XQY-多彩沥青玻纤瓦颜色图
亚洲红
云石灰
宝石蓝
阳光橙
61防水构造做法图相应的防水层选自防水工程材料选用表：防水做法编号
17CJ40-19
17CJ40-19
审核寇晓军校对汪坤
节点构造编号
江年设计王丹帝丹书
图集号
17CJ40-19
地下工程/综合管廊工程防水层材料选用表（一级防水）索引号
防水层做法
①>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、单面粘、II型）
②>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、双面粘、Ⅱ型）
①>3.0厚XQY-“易粘固”湿铺法反应型自粘防水卷材（PY类、单面粘、Ⅱ型）
②>3.0厚XQY-“易粘固”湿铺法反应型自粘防水卷材（PY类，双面粘、Ⅱ型）
①3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类，单面粘、I型）
②≥3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类、双面粘、Ⅱ型）
①>1.5厚XQY-NBAC彩粘防水卷材（P类、单面粘、Ⅱ型）》1.5厚XQY-NBAC彩粘防水卷材（P类、双面粘、ⅡI型）?
①>3.0厚XQY-NBAC彩粘防水卷材（PY类、单面粘、Ⅱ型）②3.0厚XQY-NBAC彩粘防水卷材（PY类、双面粘、II型）①>1.2厚XQY-聚乙烯丙纶复合防水卷材+>1.3厚聚合物水泥粘结胶
②>1.2厚XQY-聚乙烯丙纶复合防水卷材+>1.3厚聚合物水泥粘结胶
①>2.0厚XQY-聚氯乙烯（PVC）自粘防水卷材（L类）②>1.5厚XQY-水力士（湿固化）单组分聚氨酯防水涂料①>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、单面粘、Ⅱ型）
②>1.5厚XQY-水力士（湿固化）单组分聚氨醋防水涂料①>1.5厚XQY-NBAC彩粘防水卷材（P类、单面粘、II型②>1.5厚XQY-水力士（湿固化）单组分聚氨酯防水涂料备注
底板、
预板、
索引号
防水层做法
①>3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类、单面粘、Ⅱ型）
①>1.5厚XQY-水力士（湿固化）单组分聚氨酯防水涂料①>2.0厚XQY-聚氯乙烯（PVC）自粘防水卷材（L类）②>1.5厚XQY-水力士（湿固化）单组分聚氨酯防水涂料①>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、单面粘、ⅡI型）
底板、
预板、
②>2.0厚XQY-JS双组分聚合物弹性防水涂料①>1.5厚XQY-NBAC彩粘防水卷材（P类、单面粘、I型）侧墙②>2.0厚XQY-JS双组分聚合物弹性防水涂料①>3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类，单面粘、II型）
②>2.0厚XQY-JS双组分聚合物弹性防水涂料①>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、双面粘、II型）
②>2.0厚XOY-水泥基渗透结晶型防水涂料侧墙
地下工程/综合管廊工程防水层材料选用表（二级防水）索引号
防水层做法
>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、单面粘、IⅡI型）
>3.0厚XQY-“易粘固”湿铺法反应型自粘防水卷材（PY类、单面粘、Ⅱ型）
>1.5厚XQY-NBAC彩粘防水卷材（P类、单面粘、I型）>3.0厚XQY-NBAC彩粘防水卷材（PY类、单面粘、Ⅱ型）>1.2厚XQY-聚乙烯丙纶复合防水卷材+>1.3厚聚合物水泥粘结胶
>2.0厚XQY-聚氯乙烯（PVC）自粘防水卷材（L类）地下工程、综合管廊工程防水层材料选用表图集号
审核寇晓军校对汪坤江单设计王丹帝丹书页17CJ40-19
索引号
屋面工程防水层材料选用表（1级防水）防水层做法
①>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、单面粘）
②>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、双面粘）
①>3.0厚XQY-“易粘固”湿铺法反应型自粘防水卷材（PY类、单面粘）
②>3.0厚XQY-“易粘固”湿铺法反应型自粘防水卷材（PY类、双面粘）
①>3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类，单面粘）>3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类，双面粘）②
①>1.5厚XQY-NBAC彩粘防水卷材（P类、单面粘）②>1.5厚XQY-NBAC彩粘防水卷材（P类、双面粘）①>3.0厚XQY-NBAC彩粘防水卷材（PY类、单面粘）②>3.0厚XQY-NBAC彩粘防水卷材（PY类、双面粘）①>1.0厚XQY-聚乙烯丙纶复合防水卷材+>1.3厚聚合物水泥粘结胶
②>1.0厚XQY-聚乙烯丙纶复合防水卷材+>1.3厚聚合物水泥粘结胶
①2.0厚XQY-聚氯乙烯（PVC）自粘防水卷材（L类）1.5厚XQY-水力士（湿固化）单组分聚氨酯防水涂料>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材?
（P类、单面粘）
②1.5厚XQY-水力士（湿固化）单组分聚氨酯防水涂料①>1.5厚XQY-NBAC彩粘防水卷材（P类、单面粘）②1.5厚XQY-水力士（湿固化）单组分聚氨酯防水涂料①>3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类、单面粘）②>1.5厚XQY-水力士（湿固化）单组分聚氨酯防水涂料索引号
索引号
防水层做法
①>2.0厚XQY-聚氯乙烯（PVC）自粘防水卷材（L类）②>XQY-水力士（湿固化）单组分聚氨酯防水涂料①>1.5厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、单面粘）
②>2.0厚XQY-JS双组分聚合物弹性防水涂料①>1.5厚XQY-NBAC彩粘防水卷材（P类、单面粘）②>2.0厚XQY-JS双组分聚合物弹性防水涂料①>3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类、单面粘）②>2.0厚XQY-JS双组分聚合物弹性防水涂料①>1.5厚XQY-“易粘固”湿铺法应型自粘防水卷材（P类、单面粘）
②>2.0厚XQY-PUT自愈性沥青防水涂料①>1.5厚XQY-NBAC彩粘防水卷材（P类、单面粘）②>2.0厚XQY-PUT自愈性沥青防水涂料>3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类、单面粘）②>2.0厚XQY-PUT自愈性沥青防水涂料屋面工程防水层材料选用表（Ⅱ级防水）防水层做法
>2.0厚XQY-“易粘固”湿铺法反应型自粘防水卷材（P类、单面粘）
>3.0厚XQY-“易粘固”湿铺法反应型自粘防水卷材（PY类、单面粘）
>3.0厚XQY-自粘聚合物改性沥青防水卷材（PY类、单面粘）>2.0厚XQY-NBAC彩粘防水卷材（P类，单面粘）>3.0厚XQY-NBAC彩粘防水卷材（PY类、单面粘）>1.2厚XQY-聚乙烯丙纶复合防水卷材+>1.3厚聚合物水泥粘结胶
屋面工程防水层材料选用表
审核寇晓军范校对汪坤江甲设计王丹帝丹书图集号
17CJ40-19
