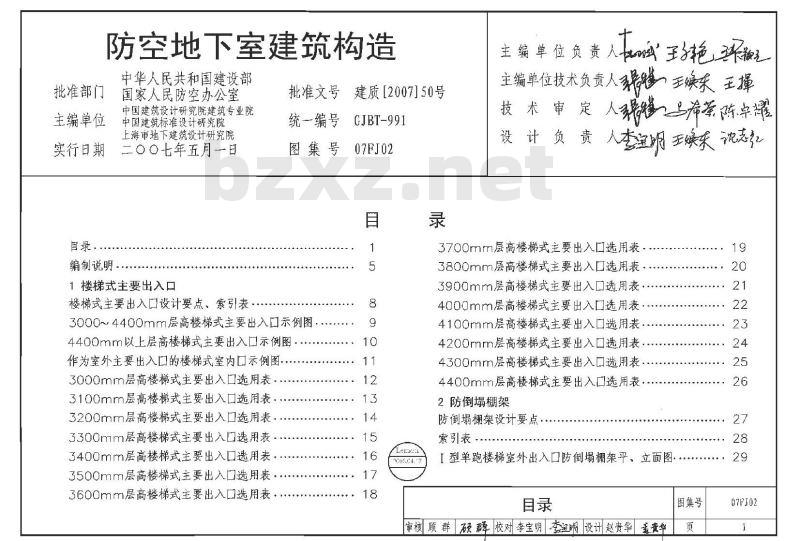

【07FJ02】 防空地下室建筑构造

本图集符合2005版《人民防空地下室设计规范》要求，适用于核5级常5级、核6级常6级、核6B级常6级的甲类防空地下室和常5级、常6级的乙类空地下室建筑设计。 一、工程设计示例： 1）核5级常5级防空专业队队员掩蔽部； 2）核5级常5级防空专业队装备掩蔽部； 3）核5级常5级一等人员掩蔽所； 4）核5级常5级二等人员掩蔽所； 5）核6级常6级二等人员掩蔽所； 6）常6级二等人员掩蔽所； 7）核6级常6级人防物资库； 8）核6级常6级人防汽车库。 二、口部示例： 1）均在地面建筑的倒塌范围之外的防空地下室各类室外阶梯出入口、坡道出入口、连通口及物资运输口等9例； 2）A、B、C、D四类集气室的做法。 3）防护密闭门保护构造措施及防火门设置图。

目录 1 编制说明 3 工程设计示例 4 工程设计示例说明 4 示例1 核5级常5级甲类防空专业队队员掩蔽部 12 设计要点一览表 12 平面示意图 13 主要出入口放大平面图 14 洗消间平面布置图 15 进风口部放大平面图 16 1－1、2－2、3－3、4－4剖面图 17 5－5、 6－6剖面图 18 示例2 核5级常5级甲类防空专业队装备掩蔽部 19 设计要点一览表 19 平面示意图 20 1－1、2－2坡道展开剖面图 21 口部放大平面图和3－3与、－4剖面图 22 示例3 核5级常5级甲类一等人员掩蔽所 23 设计要点一览表 23 平面示意图 24 主要出入口放大平面图 25 进风口部放大平面图 26 1－1、2－2剖面图 27 3－3、4－4、5－5剖面图 28 示例4 核5级常5级甲类二等人员掩蔽所 29 设计要点一览表 29 平面示意图 30 主要出入口放大平面图 31 进风口部放大平面图 32 简易洗消间平面布置图 33 1－1、2－2、3－3、4－4剖面图 34 5－5、6－6、7－7剖面图 35 示例5 核6级常6级甲类二等人员掩蔽所 36 设计要点一览表 36 平面示意图 37 主要出入口、次要出入口放大平面图 38 进风口部放大平面图 39
