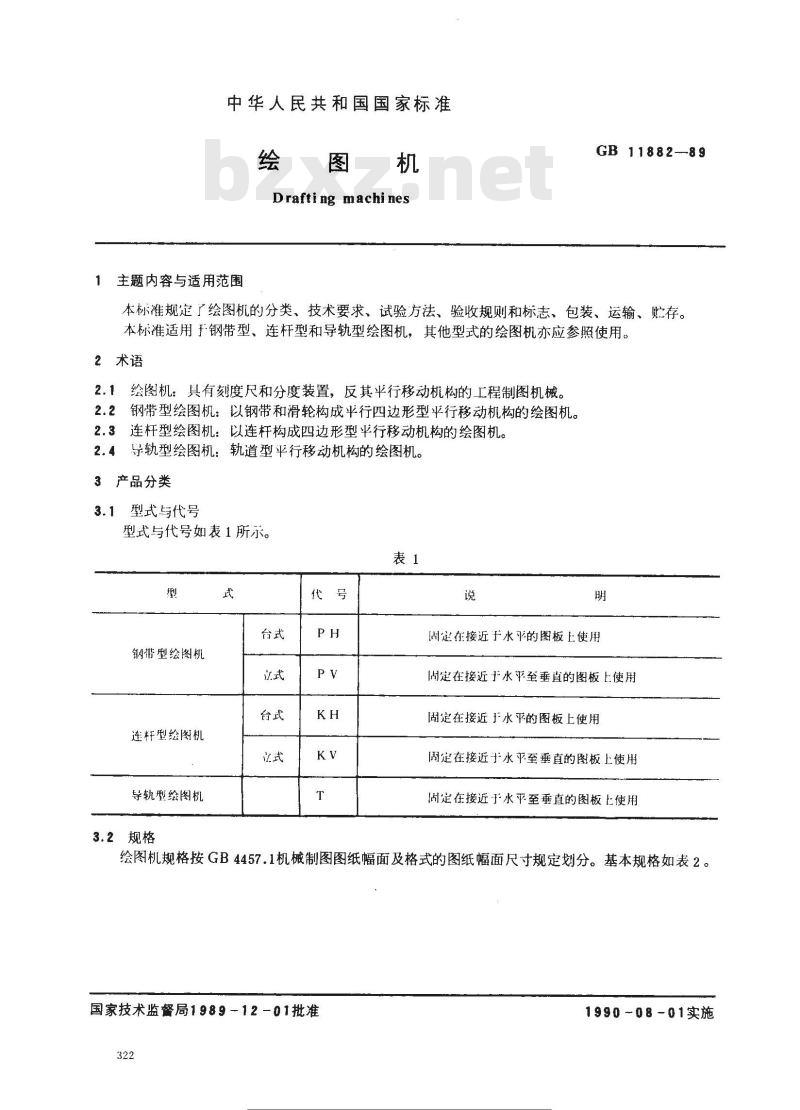

【国家标准(GB)】 绘图机

中华人民共和国国家标准
Drafting machi nes
主题内容与适用范围
GB 11882-89
本标准规定了绘图机的分类、技术要求、试验方法、验收规则和标志、包装、运输、贮存。本标准适用于钢带型、连杆型和导轨型绘图机，其他型式的绘图机亦应参照使用。2术语
2.1绘图机：具有刻度尺和分度装置，反其平行移动机构的工程制图机械。2.2钢带型绘图机：以钢带和滑轮构成平行四边形型平行移动机构的绘图机。2.3连杆型绘图机：以连杆构成四边形型平行移动机构的绘图机。2.4导轨型绘图机：轨道型平行移动机构的绘图机。3产品分类
3.1型式与代号
型式与代号如表1所示。
钢带型绘图机
连杆型绘图机
导轨型绘图机
3.2规格
固定在接近于水平的图板上使用固定在接近于水平至垂直的图板上使用固定在接近于水平的图板上使用周定在接近于水平至垂直的图板上使用固定在接近于水平至垂直的图板上使用绘图机规格按GB4457.1机械制图图纸幅面及格式的图纸幅面尺寸规定划分。基本规格如表2。国家技术监督局1989-12-01批准322
下减造罗
1990-08-01实施
规格代号
3.3主要零部件名称
GB11882—89
主要零部件名称，见图1、图2、图3、图4、图5。16
能绘制图幅尺寸
841×1189
594 × 841
420×594

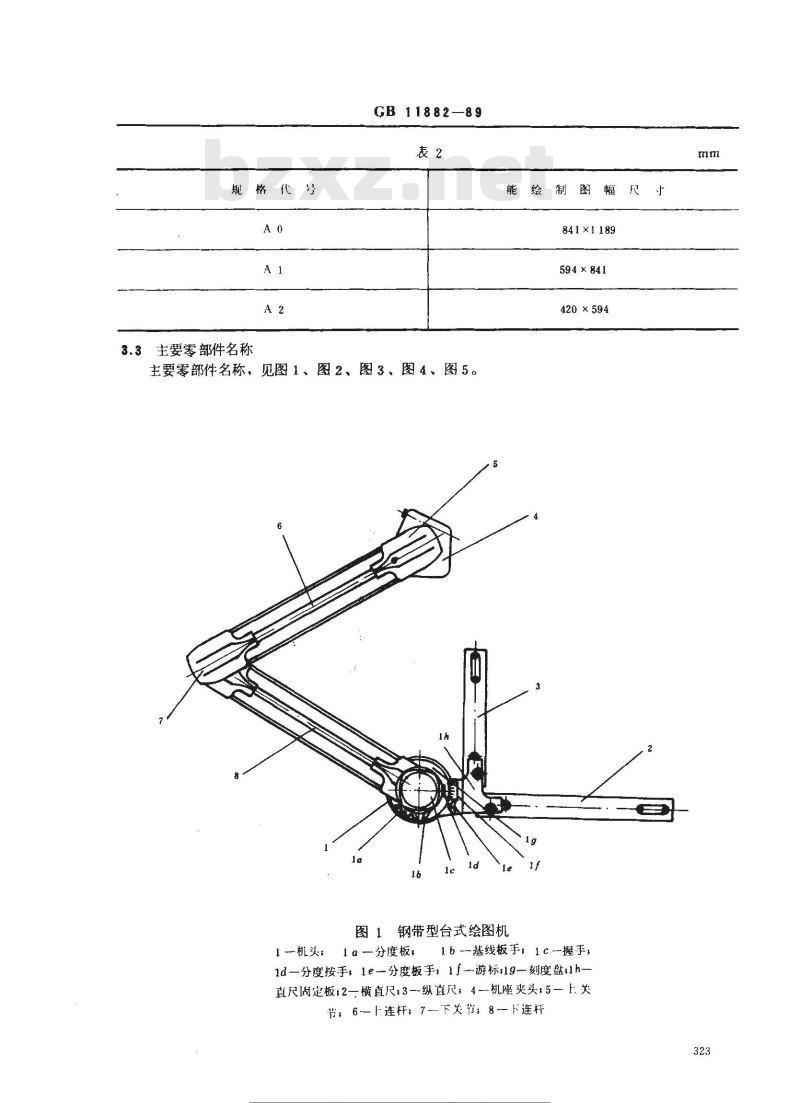

图1钢带型台式绘图机
1b-基线板手，1c握手，
1-机头，1a一分度板，
1d—分度按手，1e一分度板手，1f游标;19刻度盘:1h-直尺定板，2—横直尺；3—纵直尺；4-机座夹头：5—上关节；6—上连杆；7-下关节；8下连杆标注授授网
各光标注行业资料免费下载
GB11882—89

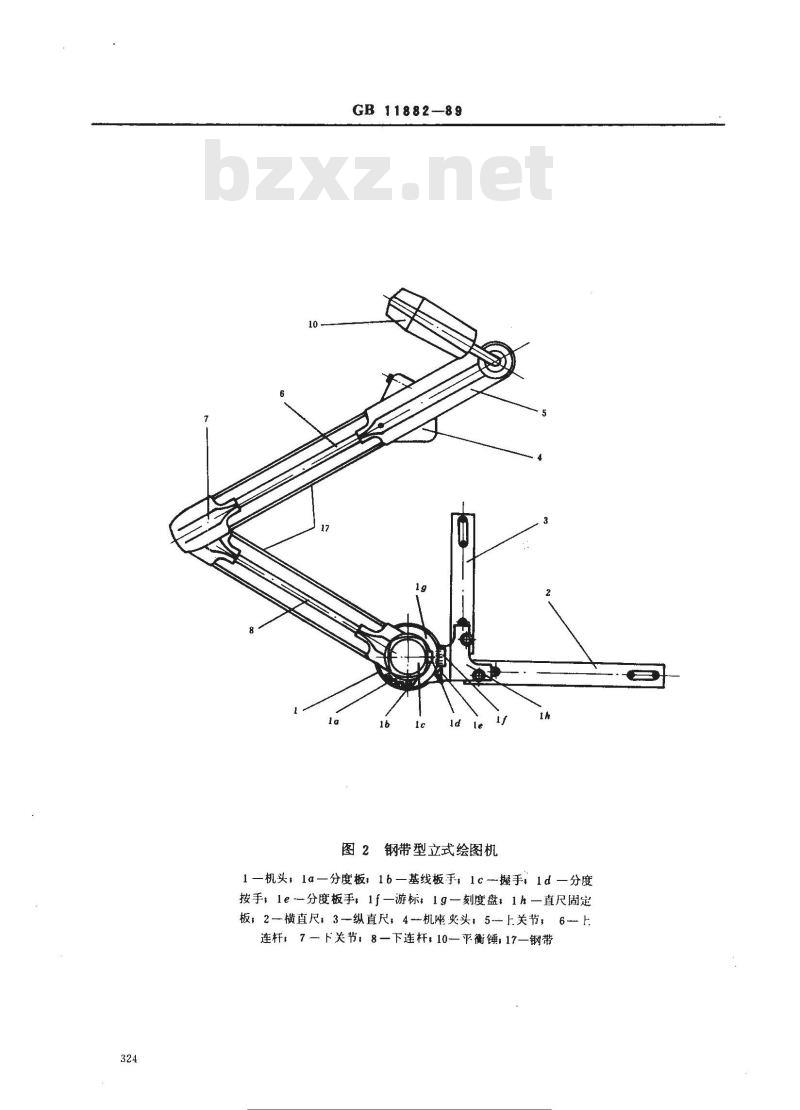

图2钢带型立式绘图机
1—机头，la一分度板；16—基线板手，1c--握手，1d—分度按手，1e一分度板手，1f一游标，1g一刻度盘，1h一直尺固定板，2-横直尺，3—纵直尺，4机座夹头，5上关节，6上连杆，7一下关节：8—下连杆：10—平衡锤，17一钢带准播
GB 11882—89

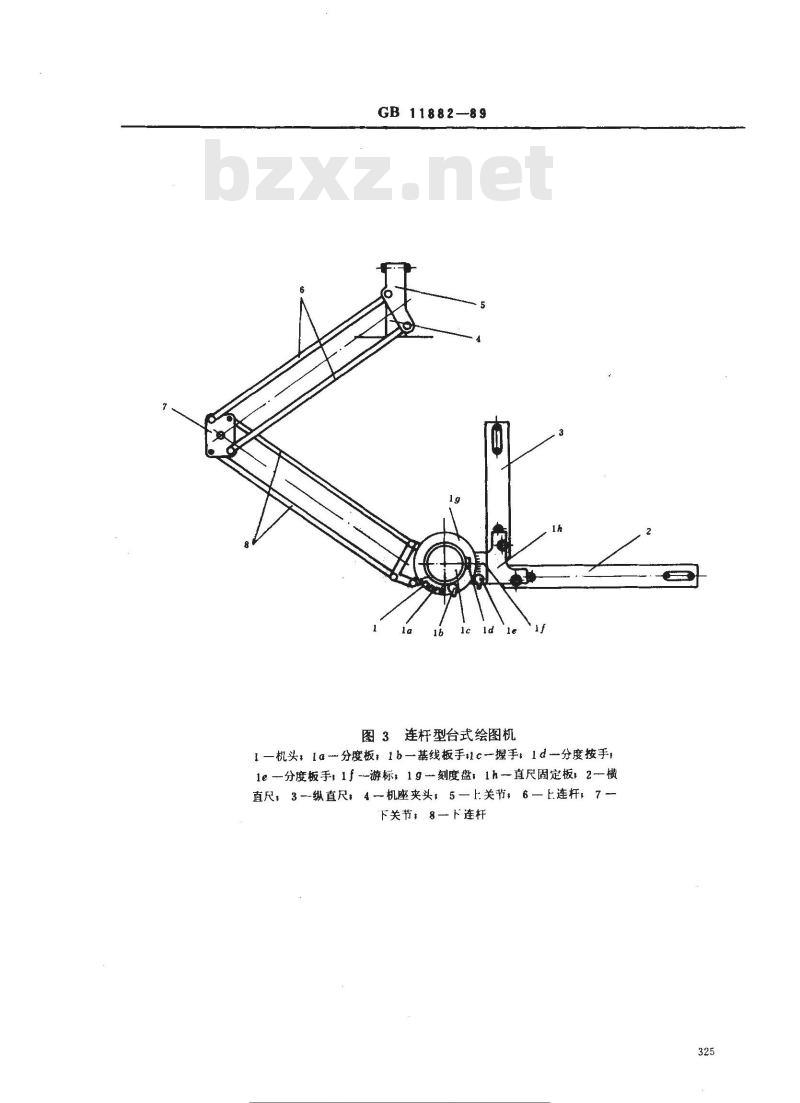

图3连杆型台式绘图机
1一机头：la分度板，1b一基线板手c一握手，1d分度按手：le—分度板手，1f-游标，1g一刻度盘：1h直尺固定板，2—横直尺，3纵直尺，4机座夹头，5—上关节，6—上连杆，7-下关节，8一下连杆
实标行业海来免费
GB11882—89

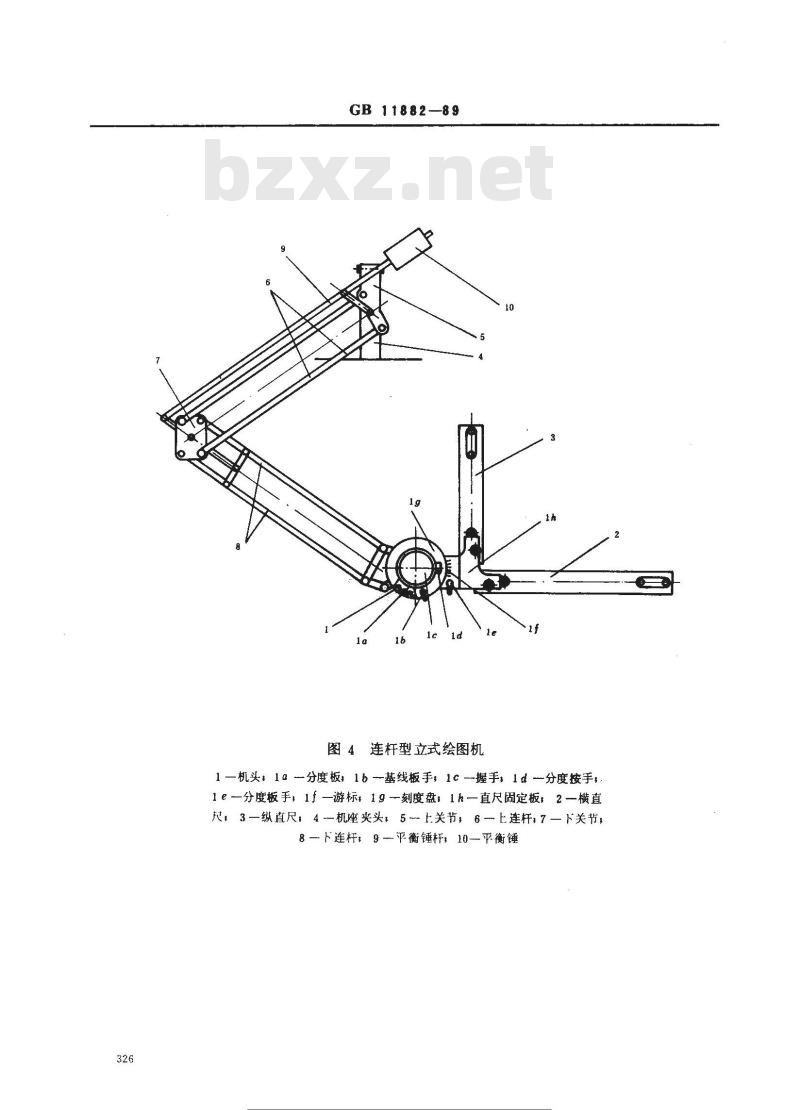

图4连杆型立式绘图机
1—机头，1α一分度板，1b-基线板手，1c-握手，1d分度按手，1e一分度板手，1f一游标；1g-刻度盘；1h—直尺固定板，2-横直尺，3—纵直尺，4—机座夹头，5上关节，6上连杆，7—下关节，8—下连杆，9平衡锤杆，10平衡锤正活
、技术要求
GB11882-89
图5导轨型绘图机
1—机头，1a分度板，1b一基线板手，1c一握手，1d一分度按手，1e分度板手，1f—游标，1g刻度盘，1h——直尺固定板，12横导轨13—托架：
2—横直尺，3—纵直尺，11一夹座，14—纵导轨，15横向制动板手，16—纵向制动板手绘图机根据技术指标及精度要求分优等品和合格品两种。4.1
4.2绘图机主要性能指标应符合表3规定。注博
标注行业资料免费下载
刻图盘刻度和游标刻度的一致性刻图盘定位和分度板定位的一致性刻图盘定位的角度精度
分度板的定位精度
真尺移动的来行精度
真尺的贴紧程度
GB 11882-89
优等品
游标最小读数5或10″以内
±0.3/300mm
±0.2或±0.3mm1)
0.3~0.5 mm 3>
注：1）A2绘图机为+0.2mm，A1、A0绘图机为±0.3mm。2）A2绘图机为±0.3mm，A1，A0绘图机为±0.4mm。3）直尺规格200为0.3mm，250~400为04mm500为0.5mmc合格品
游标最小读数以内
± 0.8/ 300 m m
±0.3岁±0.4mm2)
4.3直尺要求
4.3.1直尺的长度（指刻度全长，单位：mm）规格为200、250300、350、400和500，纵横直尺应符合以上规格。
4.3.2直尺绘划边的直线度：规格为300mm或300mm以下的必须小于0.2mm，300mm以上的必须小于0.3mm。
表毒外观与结构
4.4，1各零部件必须采用在强度上和刚度上都适合的材料，加工、装配精细，外表美观。，.2经过表面处理的零件，必须外观平整，结合牢固，不允许有明显的脱落、起泡、锈斑等缺陷。4..3刻度盘及游标的刻线必须清晰，数字和标记必须清楚易读。4.4.4机头转动必须灵活，移动必须轻滑，无异常声响。4.表.5立式绘图机和导轨型绘图机的机头在本标准规定的图幅内任何位置上都能保持稳定。4.4.6基线板手和分度板手使用必须灵活可靠。4.4.7分度按手必须灵活，用分度板定位时，直尺固定板应无松动。4.表、8直尺应装拆方便，固定牢靠。4.4.9纵横导轨的制动板手必须灵活。锁紧可。5试验方法
5.1按4.2.1刻度盘刻度和游标刻度-致性的检验：将游标刻度零线对准刻度盘0~±90°任意刻度线，测量游标的髪大刻度线与刻度盘上对应度线的偏差，应符合4.2的规定（用不低于5倍的放大镜观察）。
5.2按4.2.2刻度盘定位和分度板定位~致性的检验：拨动分度按手，用分度板设定0~±90°任意15°间隔的角度位置测量刻度盘的刻度线与游标零线的偏差，应符合4.2的规定（用不低于5倍的放大镜观察。
标注行业米免费堂
GB 11882—89
5.3按4.2.3刻度盘定位的角度精度的检验：将绘图机固定在检验图板上，在水平方向上装上检验直尺，然后使分度按手脱开分度板定位，使游标的零线对准刻度盘的零线，锁紧分度板手，再调节基线位置，使直尺对准检验图板的水平基准线，并锁紧基线板手，然后再松开分度板手，使直尺与检验图板任意角度基准线对准，测量游标零线与刻度盘刻度线的偏差，应符合4.2的规定（用不低于5倍的放大镜观察）。
注：允许与检验图板精度相同的其他测量工具测量。5.4按4.2.4分度板定位精度的检验：用分度板定位，将角度设定在刻度盘零位，用基线板手将直尺调整到和检验图板的水平基准线相一致，然后固定，用分度板设定0～±90°任意15°间隔的角度，并使检验直尺和角度基准线对准，测量直尺的刻度末端与基准线的偏差，应在4.2的规定值以内（用不低于5倍的放大镜观察）。测最后，直尺归零时必须回复原来的正确位置。5.5按4.2.5平行移动精度的试验：将检验直尺和水平基准线相一致，移动绘图机机头，使直尺与检验图板上的各水平基准线对准，测量直尺刻末端与基准线的偏差应在4.2的规定值以内（用不低于5倍的放大镜观察）。检验导轨型绘图机和立式绘图机时，检验图板应在60°~80°的倾斜度内。5.6按4.2.6直尺贴紧程度的检验：将本机的纵横直尺固定在直尺固定板上，将机头移动到任何位置，并使机头紧贴图板，用塞尺测量纵横直尺的两端与检验图板的间隙，应在4.2的规定值以内。检验导轨型绘图机和立式绘图机时，检验图板应在60°～80°的倾斜度内。5.7按4.3.2直尺绘划边的直线度检验：直尺置于平台上用塞尺测量，应符合4.3.2的要求。5.8按4.4.1～4.4.9，用手感目测检查。6验收规则
6.1每件产品必须经制造厂检验部门检验合格，并附产品合格证。6.2每批产品按GB2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》中一般检查水平IⅡ的一次抽样方案规定验收，检查的项目和方法条款及其AQL值按表4的规定。表4
刻度盘刻度和游标刻度的致性
刻度盘定位和分度板定位的-致性刻度盘定位的角度精度
分度板的定位精度
直尺移动的平行精度
直尺的贴紧程度
直尺绘划边的直线度
外观与结构
外观与结构
本标准条款
4. 4.4~4. 4.9
4.4.1~4.4.3
6.3收货部门有权按本标准的规定对产品进行验收。下减造罗
试验方法条款
优等品
合格品
7标志、包装、运输、贮存
GB11882—89
7.1标志：产品必须有商标、型号、名称、等级、厂名和出厂年月。并附有产品说明书，7.2包装：应选择合适的包装材料，包扎牢靠，内有防震填料，活动部件应固定无晃动。7.3运输：途中不得雨淋受潮，注意轻放，不得抛掷，重压。7.4存：仓库要通风干燥，不得露天存放。330Www.bzxZ.net
标准搜慢网
各义标准行
业资料免费下
A1 适用范围
A2检验直尺
A3检验图板
GB11882—89
附录Ａ
对绘图机检验直尺和图板的规定(补充件）
本附件对检验真尺和检验图板作出规定。必须是300mm长度规格的、直线度为0.05mm以内的直尺。检验直尺必须符合下表和下图所示。粗细
平行度
直线度
角度精度
平面度
水平线小于或等f0.2mm，其他线小于或等F0.3mm长1000mm的线在0.15mm以内
长1000mm的线在0.15mm以内
1.5分以内
长1000mm的线在0.3mm以内
约1210
附加说明：
本标准由轻工业部提出。
GB 11882—89
本标准由全国文体用品标准化质量检测中心归口。本标准由上海普发绘图仪器总厂、上海文教用品工业研究所负责起草。本标准主要起草人项国钧、宋仲安。332
