【05G514-3】 12m实腹式钢吊车梁 中级工作制（A4～A5） Q345钢

12m实腹式钢吊车梁图集适用于正常使用环境下轻、中、重级工作制12m跨单层工业厂房，共分四个分册。本分册是中级工作制（A4~A5）、Q345级钢的12m钢吊车梁施工图，内容包括吊车梁、制动桁架等。本分册是按起重量为5t~250t中级工作制（A4~A5）一般用途（软钩）吊车设计出吊车梁选用表（包括吊车梁内力及截面号），相关设计、施工、监理人员可与图集05G525等配合使用。

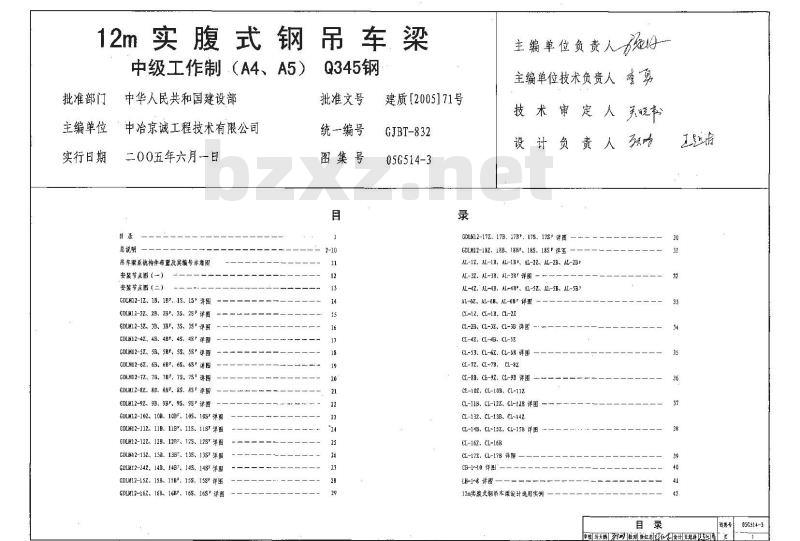

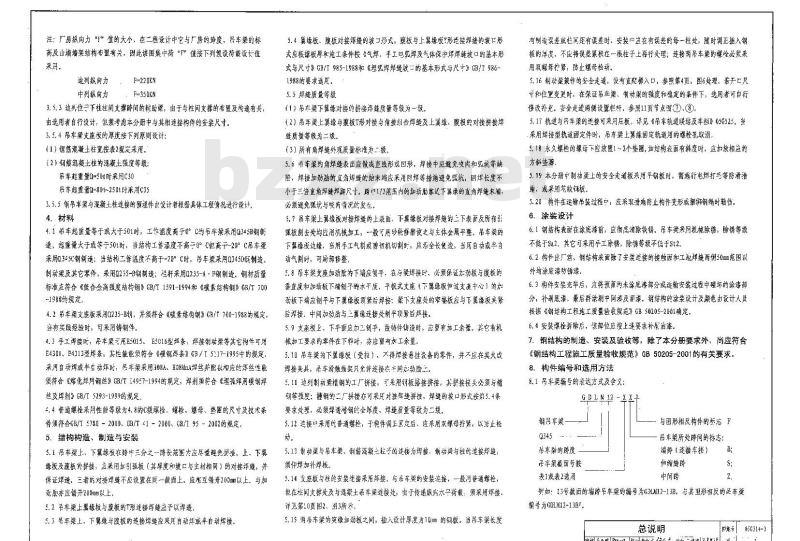

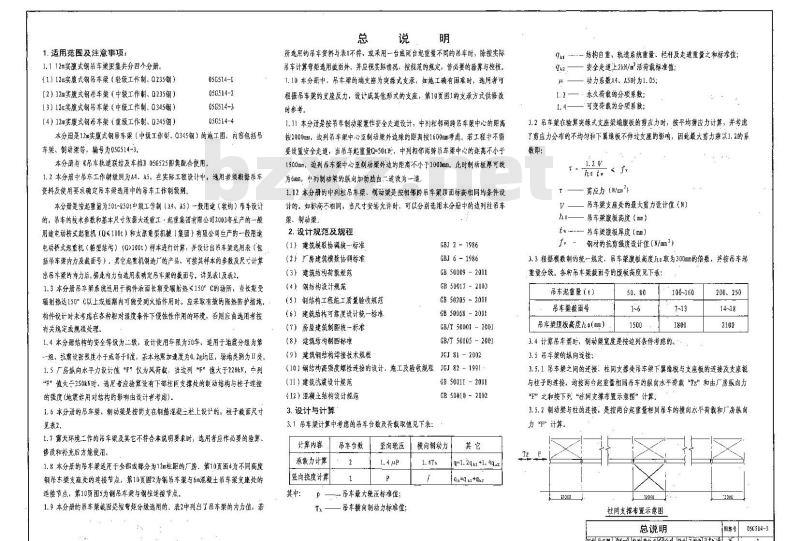

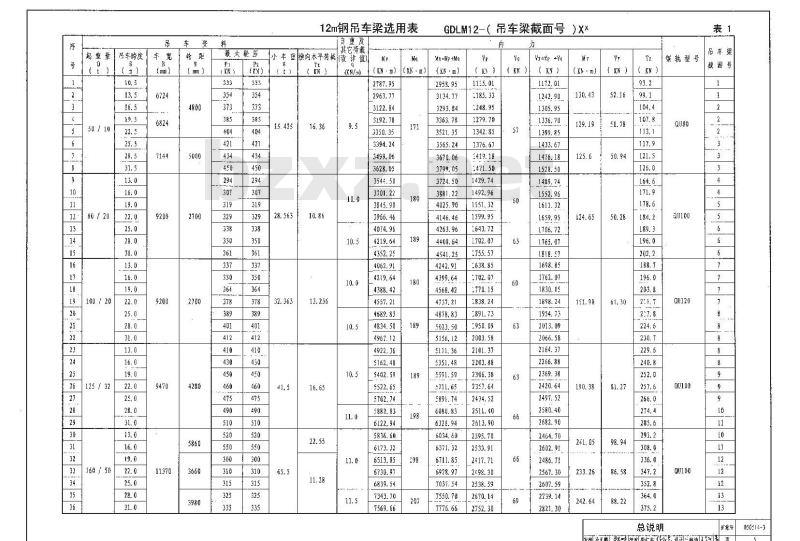

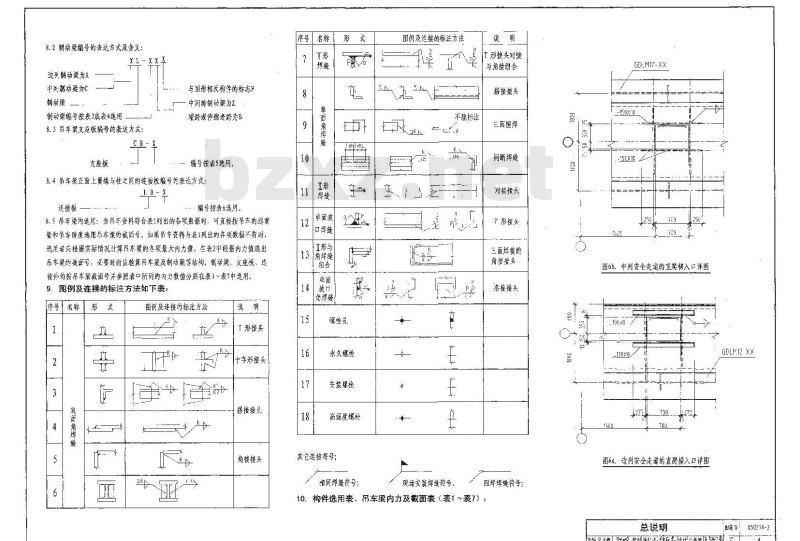

12m实腹式钢吊车梁 中级工作制（A4、A5），Q345钢 批准部门：中华人民共和国建设部 主编单位：中冶京诚工程技术有限公司 实行日期：2005年6月1日 批准文号：建质〔2005〕71号 统一编号：GJBT-832 图集号：05G514-3 安装节点及详图目录： - GDLM12系列详图：GDLM12-1Z至GDLM12-18Z及其相关组件（1B, 1S, 1SF等） - AL系列详图：AL-1Z至AL-6Z及其相关组件 - CL系列详图：CL-1Z至CL-17Z及其相关组件 - 其他详图：CB-1~10，LB-1~10等 总说明 1. 适用范围及注意事项： 1.1 12m实腹式钢吊车梁图集共分四个分册： (1) 12m实腹式钢吊车梁（轻级工作制、Q235钢），05G514-1； (2) 12m实腹式钢吊车梁（中级工作制、Q235钢），05G514-2； (3) 12m实腹式钢吊车梁（中级工作制、Q345钢），05G514-3； (4) 12m实腹式钢吊车梁（重级工作制、Q345钢），05G514-4。 本分册是12m实腹式钢吊车梁（中级工作制、Q345钢）的施工图，内容包括吊车梁、制动梁等，编号为05G514-3。本分册与《吊车道联结及车挡》05G525图集配合使用。 1.2 本分册中吊车工作制级别为A4、A5。在实际工程设计中，选用者须根据吊车资料及使用要求确定吊车工作制级别。本分册是起重重量为50t~250t中级工作制（A4、A5）一般用途（吊钩）吊车设计的。吊车的技术参数和基本尺寸依据大连重工·起重集团有限公司2003年生产的一般用途电动桥式起重机（Q≤100t）和太原重型机械（集团）有限公司生产的一般用途电动桥式起重机（Q>100t）样本进行计算，并设计出吊车梁选用表（包括吊车梁内力及越面号）。其它起重机制造厂的产品，可按其样本的参数及尺寸计算出吊车梁的内力后，据此选用表确定吊车梁的截面号。详见表1及表2。 1.3 本分册吊车梁系统适用于构件表面长期受辐射热<150°C的场所。当长期受辐射热达150°C以上或短期内可能受到火焰作用时，应采取有效的隔热防护措施。构件设计时未考虑各种相对湿度条件下侵蚀性作用的环境，否则应由选用者按有关规定或规程处理。 1.4 本分册结构的安全等级为二级，设计使用年限为50年。适用于抗震分组为一、二组，抗震设防烈度小于或等于8度，基本地震加速度为0.2g，场地类别为II类。 1.5 厂房水平力设计值F仅为风荷载。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

05G514-2 12m实腹式钢吊车梁 中级工作制（A4～A5）Q235钢 目录 1 总说明 2 吊车梁系统构件布置及其编号示意图 12 安装节点图（一） 13 安装节点图（二） 14 GDLS12-1Z、1B、1BF、1S、1SF详图 15 GDLS12-2Z、2B、2BF、2S、2SF详图 16 GDLS12-3Z、3B、3BF、3S、3SF详图 17 GDLS12-4Z、4B、4BF、4S、4SF详图 18 GDLS12-5Z、5B、5BF、5S、5SF详图 19 GDLS12-6Z、6B、6BF、6S、6SF详图 20 GDLS12-7Z、7B、7BF、7S、7SF详图 21 GDLS12-8Z、8B、8BF、8S、8SF详图 22 GDLS12-9Z、9B、9BF、9S、9SF详图 23 GDLS12-10Z、10B、10BF、10S、10SF详图 24 GDLS12-11Z、11B、11BF、11S、11SF详图 25 GDLS12-12Z、12B、12BF、12S、12SF详图 26 GDLS12-13Z、13B、13BF、13S、13SF详图 27 GDLS12-14Z、14B、14BF、14S、14SF详图 28 GDLS12-15Z、15B、15BF、15S、15SF详图 29 GDLS12-16Z、16B、16BF、16S、16SF详图 30 GDLS12-17Z、17B、17BF、17S、17SF详图 31 GDLS12-18Z、18B、18BF、18S、18SF详图 32 GDLS12-19Z、19B、19BF、19S、19SF详图 33 GDLS12-20Z、20B、20BF、20S、20SF详图 34 GDLS12-21Z、21B、21BF、21S、21SF详图 35 AL-1Z、AL-1B、AL-1BF；AL-2Z、AL-2B、AL-2BF;AL-3Z、AL-3B、AL-3BF详图 36 AL-4Z、AL-4B、AL-4BF；AL-5Z、AL-5B、AL-5BF;AL-6Z、AL-6B、AL-6BF详图 37 AL-7Z、AL-7B、AL-7BF；AL-8Z、AL-8B、AL-8BF;AL-9Z、AL-9B、AL-9BF详图 38 AL-10Z、AL-10B、AL-10BF；AL-11Z、AL-11B、AL-11BF详图 39 CL-1Z、CL-1B、CL-2Z、CL-2B、CL-3Z、CL-3B详图 40 CL-4Z、CL-4B、CL-5Z、CL-5B、CL-6Z、CL-6B详图 41 CL-7Z、CL-7B、CL-8Z、CL-8B、CL-9Z、CL-9B详图 42
