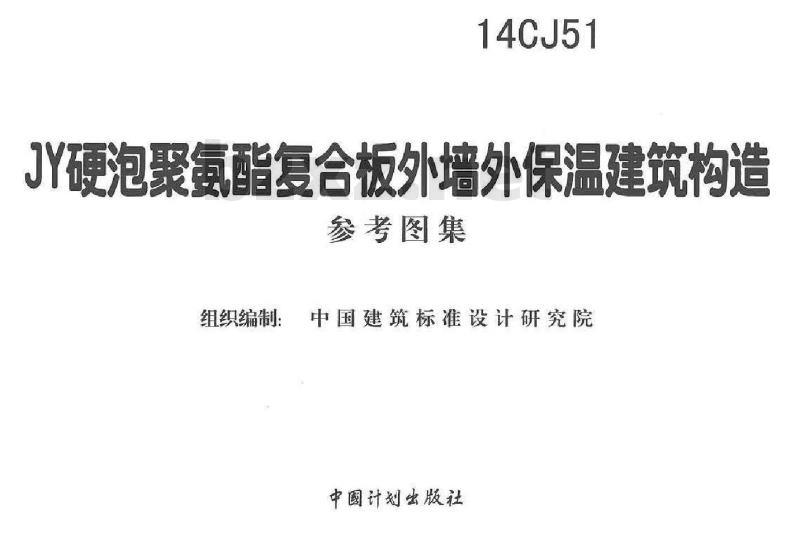

【14CJ51】 JY硬泡聚氨酯复合板外墙外保温建筑构造

14CJ51
JY硬泡聚氨酯复合板外墙外保温建筑构造参考图集
组织编制：
中国建筑标准设计研究院
中國计划出版社
JY硬泡聚氢酯复合板外墙外保温建筑构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
无锡捷阳节能科技股份有限公司实行日期二〇一四年六月一日

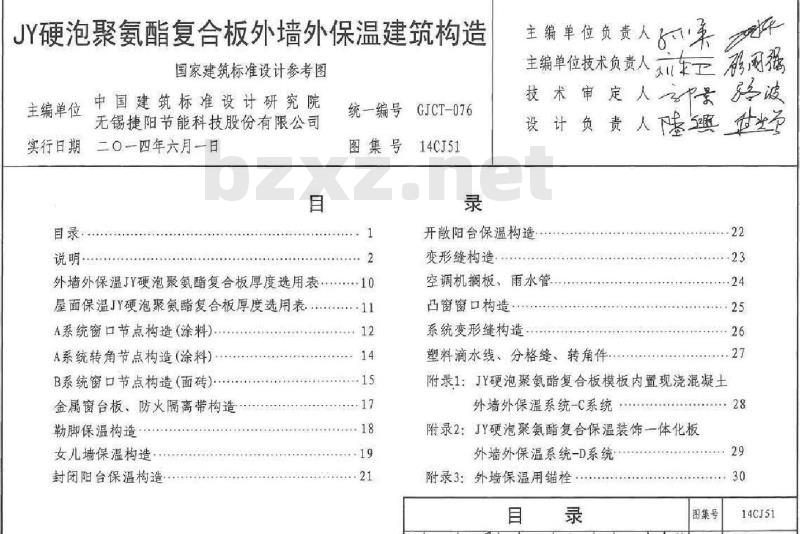

目录，
说明·
GJCT-076
统一编号
图集号
外墙外保温JY硬泡聚氨酯复合板厚度选用表·10屋面保温JY硬泡聚氨酯复合板厚度选用表11A系统窗口节点构造（涂料）
A系统转角节点构造（涂料）
B系统窗口节点构造（面砖）
金属窗台板、防火隔离带构造
勒脚保温构造
女儿墙保温构造·
封闭阳台保温构造
14CJ51
主编单位负责人美
主编单位技术负责人东同强
技术审定人景治波
设计负责人隧时辉
开散阳台保温构造
变形缝构造
空调机搁板、雨水管
凸窗窗口构造·.
系统变形缝构造
塑料滴水线、分格缝、转角件
附录1：JY硬泡聚氢酯复合板模板内置现浇混凝土外墙外保温系统-C系统
附录2：JY硬泡聚氨酯复合保温装饰一体化板外墙外保温系统-D系统
附录3：外墙保温用锚栓
审核 顾国强為同强校对波路波设计焦冀普世业节图集号
14CJ51

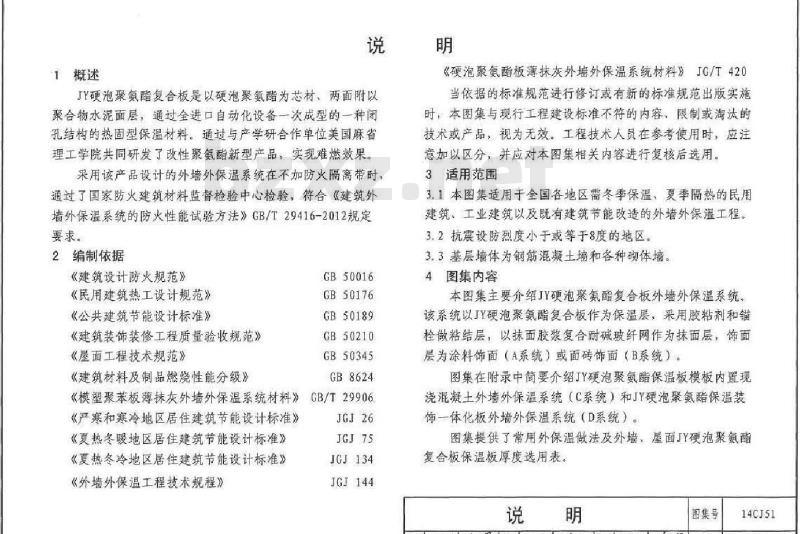

1概述
JY硬泡聚氨酯复合板是以硬泡聚氨酯为芯材、两面附以聚合物水泥面层，通过全进口自动化设备一次成型的一种闭孔结构的热固型保温材料，通过与产学研合作单位美国麻省理工学院共同研发了改性聚氨酯新型产品实现难燃效果。采用该产品设计的外墙外保温系统在不加防火隔离带时，通过了国家防火建筑材料监督检验中心检验，符合《建筑外墙外保温系统的防火性能试验方法》GB/T29416-2012规定要求。
2编制依据
《建筑设计防火规范》
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《建筑装饰装修工程质量验收规范》《屋面工程技术规范》
《建筑材料及制品燃烧性能分级》GB50016
GB50176
GB50189
GB50210
GB50345
GB8624
《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906《严寒和寒冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》《夏热冬冷地区居住建筑节能设计标准》《外墙外保温工程技术规程》
JGJ134
JGJ144
《硬泡聚氨酯板薄抹灰外墙外保温系统材料》JG/T420当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1本图集适用于全国各地区需冬季保温，夏季隔热的民用建筑。工业建筑以及既有建筑节能改造的外墙外保温工程。3.2抗震设防烈度小于或等于8度的地区。3.3基层墙体为钢筋混凝土墙和各种砌体墙。4图集内容
本图集主要介绍IY硬泡聚氨酯复合板外墙外保温系统，该系统以Y硬泡聚氨酯复合板作为保温层，采用胶粘剂和错栓做粘结层，以抹面胶浆复合耐碱玻纤网作为抹面层，饰面层为涂料饰面（A系统）或面砖饰面（B系统）图集在附录中简要介绍丁Y硬泡聚氨酯保温板模板内置现浇混摄土外墙外保温系统（C系统）和JY硬泡聚氨酯保温装饰-体化板外墙外保温系统（D系统）。图集提供了常用外保温做法及外墙、屋面JY硬泡聚氨酯复合板保温板厚度选用表。
审核顾国强鹿问揭胶对骆波活波设计焦翼普代图集号
14CJ51
A系统
B系统

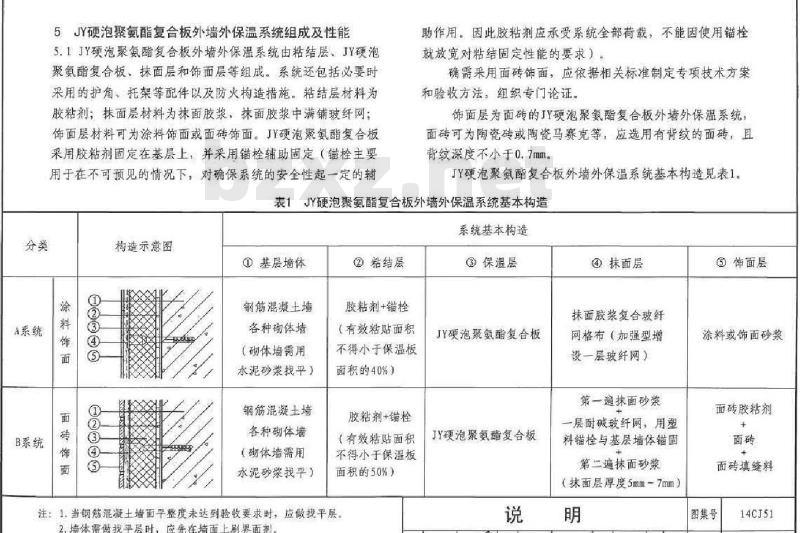

5JY硬泡聚氨酯复合板外墙外保温系统组成及性能5.1JY硬泡聚氨酯复合板外墙外保温系统由粘结层、JY硬泡聚氨酯复合板，抹面层和饰面层等组成，系统还包括必要时采用的护角，托架等配件以及防火构造措施。粘结层材料为胶粘剂：抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网：饰面层材料可为涂料饰面或面砖饰面。JY硬泡聚氢酯复合板采用胶粘剂固定在基层上，并采用错栓辅助固定（铺栓主要用于在不可预见的情况下，对确保系统的安全性起一定的辅助作用。因此胶粘剂应承受系统全部荷载，不能因使用锚栓就放宽对粘结固定性能的要求）。确需采用面砖饰面，应依据相关标准制定专项技术方案和验收方法，组织专门论证。
饰面层为面砖的JY硬泡聚氨酯复合板外墙外保温系统面砖可为陶瓷砖或陶瓷马赛克等，应选用有背纹的面砖，且背纹深度不小于0.7mm
JY硬泡聚氨酯复合板外墙外保温系统基本构造见表1。表1JY硬泡聚氨酯复合板外墙外保温系统基本构造系统基本构造
构造示意图
①基层墙体
钢筋混凝土墙
各种砌体墙
（砌体墙需用
水泥砂浆找平）
钢筋混凝土墙
各种砌体墙
（砌体墙需用
水泥砂浆找平）
?粘结层
胶粘剂+锚栓
（有效粘贴面积
不得小于保温板
面积的40%）
胶粘剂+锚栓
（有效粘贴面积
不得小于保温板
面积的50%）
注：1.当钢筋混凝土墙面平整度未达到验收要求时，应做找平层2.墙体需做找平层时，应先在墙面上刷界面剂。?保温层
JY硬泡聚氨酯复合板
JY硬泡聚氨酯复合板
④抹面层
抹面胶浆复合玻纤
网格布（加强型墙
设一层玻纤网）
第一遍抹面砂浆
一层耐碱玻纤网，用塑
料锚检与基层墙体锚固
第二遍扶面砂浆
（抹面层厚度5mm-7mm）
审核顾国强為同揭校对骆波活暖设计焦冀曾世师饰面层
涂料或饰面砂浆
面砖胶粘剂
面砖填缝料
图集号
14CJ51

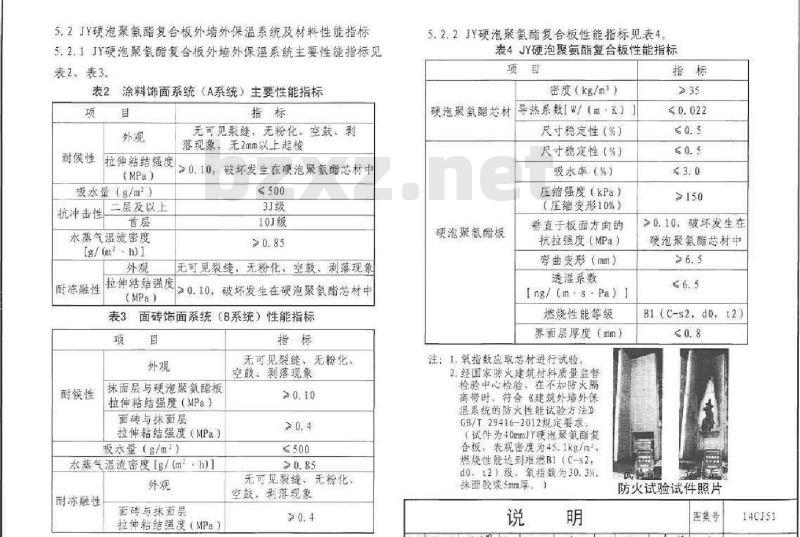

5.2JY硬泡聚氨酯复合板外墙外保温系统及材料性能指标5.2.1JY硬泡聚氢酯复合板外墙外保温系统主要性能指标见表2表3。
表2涂料饰面系统（A系统）主要性能指标项目
耐候性
拉伸粘结强度
吸水量（g/m2）免费标准下载网bzxz
抗冲击性
二层及以上
水蒸气湿流密度
[g/ (mh)]
耐冻融性
耐候性
拉伸粘结强度
无可见裂缝，无粉化，空鼓，剥落现象，无2mm以上起棱
20.10，破坏发生在硬泡聚酯芯材中500
10J级
无可见裂缝，无粉化、空鼓、剥落现象20.10
破坏发生在硬泡聚氨酯芯材中
表3面砖饰面系统（B系统）性能指标项目
抹面层与硬泡聚氨酯板
拉伸粘结强度（MPa）
面砖与抹面层
拉伸粘结强度（MPa）
吸水量（g/m2）
水蒸气湿流密度【g/（mh）]
耐冻融性
面砖与扶面层
拉伸粘结强度（MPa）
无可见裂缝，无粉化、
空鼓，剥落现象
无可见裂缝、无粉化、
空鼓，利落现象
5.2.2JY硬泡聚氰酯复合板性能指标见表4表4JY硬泡聚氨酯复合板性能指标项目
硬泡聚氨酯芯材
硬泡聚氨醋板
密度（kg/ma）
导热系数【w/（m+R）
尺寸稳定性（%）
尺寸稳定性（%）
吸水率（）
压缩强度（kPa）
（压缩变形10%）
垂直于板面方向的
抗拉强度（MPa）
弯曲变形（mm）
透湿系数
ng/ (m- s -Pa) )
燃烧性能等级
界面层厚度（mm）
注：1氧指数应取芯材进行试验
2.经国家防火建筑材料质量监督检验中心检验，在不加防火隔
离带时，特合《建筑外墙外保
温系统的防火性能试验方法》
GB/T29416-2012规定要求
（试件为40mmJY硬泡聚氨脂复
合板，表观密度为45.1kg/mz
燃烧性能达到难燃BI（C-s2,
d0，t2）级，氧指数为30.3%
抹面胶浆5mm厚。）
≥0.10.破坏发生在
硬泡聚氨酯芯材中
B1 (C-s2,do,t2)
防火试验试件照片
审核国强码间强欢对整波波设计焦戴誉付业节图集号
14CJ51
5.2.3JY硬泡聚氨酯复合板尺寸充许偏差见表5表5JY硬泡聚氨酯复合板尺寸允许偏差项目
长度（mm）
宽度（mm）
厚度（mm）
对角线差（mm）
板边平直度（mm）
板面平整度（mm）
注：本表的允许信差值以标准板（1200mm×600mm）为基准，其他规格的尺寸允许偏差由供需双方商定5.2.4涂料饰面保温系统用抹面胶浆主要性能指标见表6。表6涂料饰面保温系统用抹面胶浆主要性能指标项
拉伸粘结强度
（与硬泡聚氨酯板）
原强度
耐水浸水48h，干燥2h
强度浸水48h，干燥7d
耐冻融强度
压折比
抗冲击性
吸水量（g/m2）
不透水性
可操作时间（h）
20.10：破坏发生在
硬泡聚氨酯芯材中
试样抹面层内侧
无水渗透
5.2.5玻纤网性能指标见表7。
表7玻纤网性能指标
普通型
（用于涂料
饰面工程）
单位面积质量（g/m2）
耐碱断裂强力（经：纬向）（N/50mm）耐碱断裂强力保留率（经、纬向）（%）断裂伸长率（经、纬向）（%）
可燃物含量（%）
加强型
（用于面砖
饰面工程）
注：加强型玻纤网的氧化链，氧化钛全量（Zr02（14.5主0.8），目Ti02（6±0.5）或zr02和T02合量219.2，且02含量213.7或Zr0 2216
5.2.6胶粘剂主要性能指标见表8。表8胶粘剂主要性能指标
拉伸粘结强度
与水泥砂浆
拉伸粘结强度
（与硬泡聚
氨酯板）
原强度
浸水48h，干煤燥2h
浸水48h，干燥7d
原强度
浸水48h，于燥2h
浸水48h，手燥7d
可操作时间（h）
>0.10，破坏发生在
硬泡聚氨酯芯材中
1. 5 -4.0
图集号
审核顾国强游阅强校对骆波影谈设计焦冀普世硕
14CJ51
5.2.7面砖饰面配套材料性能指标见表9~表12。表9面砖性能要求
单块面积（cm2）
吸水率
抗冻性
边长（mm）
厚度（mm）
背纹高度（mm）
单位面积质量（kg/m2）
IVI、VI气候区
Ⅱ、Ⅲ、V、气候区
I、VI、VI气侯区
Ⅱ气候区
IⅢI.IV、V气候区
≤150
≤240
0. 5 ~ 3. 0
0. 5- 6. 0
50次冻融循环无破环
40次冻融循环无破坏
10次冻融循环无破坏
注：1.气候区按《建筑气侯区划标准》GB50178-1993中一级区划的IVI区执行
抗冻性试验低温环境温度采用-30±2℃，保持2h后放入不低2
于10℃清水中融化2h为一个循环。表10面砖胶粘剂性能指标
拉伸粘结强度
标准状态（MPa）
浸水处理（MPa）
热老化处理（MPa）
冻融循环处理（MPa）
晾置20min后（MPa）
横向变形（mm）
表11面砖饰面保温系统用抹面胶浆主要性能指标项目
拉伸粘结强度
与硬泡聚氨酯板
拉伸粘结强度
（与水泥砂浆）
原强度
耐水浸水48h，干燥2h
强度漫水48h，干燥7d
耐冻融强度
原强度
耐水浸水48h，干燥2h
强度浸水48h，干燥7d
耐冻融强度
压折比
吸水量（g/m2）
不透水性
可操作时间（h）
>0.10，破坏发生在
硬泡聚氨酯芯材中
≤500
试样扶面层内侧
无水渗透
表12面砖填缝剂性能指标
拉伸粘结原强度（MPa）
收缩值（mm/m）
抗折强度（MPa）
吸水量（g）
标准试验条件
冻融循环后
240min
横向变形（mm）
图集号
审核顾国强展问强校对骆波法波设计焦冀普世圣页
14CJ51
6设计要点
6.1JY硬泡聚氨酯复合板外保温系统应做好檐口、勒脚处的包边处理装饰缝、门窗四角和阴阳角等处应设置局部增强网。基层墙体变形缝处应做好防水保温构造处理及包达处理，包边宽度不得小于150mm
6.2JY硬泡聚氨酯复合板外保温系统的饰面层宜采用有一定透汽性能的浅色涂料、饰面砂浆等轻质材料。6.3JY硬泡聚氨酯复合板横向长度不宜大于1200mm，宽度不宜大于600mm。
6.4JY硬泡聚氨酯复合板采用胶粘剂固定在基层上，必要时可使用锚栓辅助固定（见图1）
图1保温板排列及锚固点布置示意图6.5面砖饰面应用锚栓固定，错栓的用量不应少于6个/m。在高层建筑受负风压较大的部位，宜增加到810个/m。6.6JY硬泡聚氨酯复合板应按顺动方式粘贴：坚缝应逐行错缝。复合板应粘贴牢固，不得有松动6.7墙角处复合板应交错互锁。门窗外侧洞口四周墙体，复合板厚度不应小于15mm：门窗洞口四角处复合板不得拼接，应采用整块复合板切割成形复合板接缝应离开角部至少200mm，洞口四边板材宜采用锚栓辅助固定；铺设玻纤网格布时，应在四角处45°斜向加贴一定尺寸的玻纤网格布（见图2～图4）
基层墙体
JY聚氨酯复合板
保温板排板图
图3门窗洞口保温板排列
审核顾国强鸡闲毯校对骆波冷波设计焦冀普在图集号
14CJ51
洞口四角附加玻
纤网（标准网）
图4洞口四角附加玻纤网格布
7施工说明
7.1施工工序：基层墙体处理→弹线、挂线一配制胶粘剂→包网格布→粘贴JY硬泡聚氨酯复合板一安装锚固件→特殊部位处理→配制抹面胶浆→压入网格布→第二遍抹面胶浆一刮柔性腻子→涂料饰面→清理一验收。7.2施工要点
7.2.1应在基层施工质量验收合格后施工。外门窗洞口应通过验收，洞口尺寸，位置应符合设计要求和质量要求，门窗框或附框应安装完毕。伸出墙面的消防梯、水落管各种进户管线和空调器等的预理件联结件应安装完毕，并按外保温系统厚度留出间隙。
7.2.2施工期间以及完工后24h内：基层及环境空气温度应不低于0℃，平均气温不低于5。夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。7.2.3施工前应编制专项施工方案，并进行技术交底，施工人员应经过培训并经考核合格。009
7.2.4JY硬泡聚氨酯复合板的粘结基层表面应清洁，无油污脱模剂等妨碍粘结的附着物，凸起，空鼓和疏松部位应剔除并找平。找平层应与墙体粘结牢固，不得有脱层，空鼓，裂终，面层不得有粉化起皮、爆灰等现象，当需要进行界面处理时，宜使用水泥基界面砂浆。7.2.5采用点框法粘贴，即在复合板背面整个周边涂抹适当宽度和厚度的胶粘剂，然后在中间部位均匀涂抹一定数量一定厚度的，直径大于140mm的圆形粘结点：高度在60m及以上的部位，优先采用条粘法，保温板与基层墙体的有效粘贴面积不小于保温板面积的50%（见图5、图6）1200
胶粘剂
图5点框粘法示意图
>Φ140
图集号
审核顾国强晨穗校对骆波欣诚设计焦冀管社士页
14CJ51
图6条粘法示意图
胶粘剂
条宽12030
7.2.6复合板的粘贴应自下而上进行，水平方向应由墙角及门窗处向两侧粘贴：轻柔均匀挤压，并轻敲板面，必要时应采用锚固件辅助固定：排板时宜上下错缝，阴阳角应错莲搭接，防火隔离带的施工应与复合板的施工同步进行。复合板粘贴就位后，随即用2m靠尺检查平整度和垂直度：误差大于或等于2mm的应重新粘贴保温板7.2.7根据设计要求采用机械错固件辅助固定复合板时应在胶粘剂固化24h后进行，错固件有效错固深度，数量及型号符合设计要求
7.2.8加强型抹面层应增设一层玻纤网，增贴的玻纤网应对接，抹面胶浆厚度应符合相关标准的规定。普通型抹面层采用单层玻纤网，在已贴于墙上的复合板面层上抹厚度1mm-2mm的抹面胶浆，随即将玻纤网横向铺贴并压入胶浆中：单张玻纤网长度不宜超过6m，要平整压实，严禁玻纤网褶皱，不平，搭接长度为100mm。翻包的玻纤网同时压入胶浆中，再抹一遍抹面胶浆，抹面胶浆的厚度以微见玻纤网轮序为宜。抹面层砂浆施工切忌不停揉搓，以免形成空鼓，裂纹，施工间歇处应留在自然断开处或留花断开，以方便后续施工的搭接（如伸缩缝，明阳角，挑台等部位）。在连续墙面上如需停顿，抹面砂浆不应完全爱盖已铺好的玻纤网，需与玻纤网、底层胶浆呈台阶形坡荐，留间距不小于150mm，以免玻纤网搭接处平整度超出偏差。7.2.9留设变形缝时，分隔条应在进行抹灰工序时就放入待砂浆初凝后起出，修正缝边。缝内可填塞发泡聚乙烯圆棒（条）作背衬，直径或宽度约为缝宽的1.3倍，再分两次沟填建筑密封膏，深度约为缝宽的50%。变形缝处根据缝宽和位置设置金属盖板，以射钉或螺丝紧固。7.2.10待抹灰基面达到涂料等饰面层施工要求时方可进行饰面层施工，当采用涂料作饰面层时：在扶面层上应满刮腻子后方可施工
7.2.11可能对JY硬泡聚氨酯复合板造成污染或损伤的分项工程，应在复合板安装施工前采取有效的保护措施7.2.12施工完成后应做好成品保护8图内标注尺寸
本图集未注明单位的尺寸均以毫米（mm）为单位9详图索引方法
14CJ51
详图编号
详图页次
图集号
审核 颐国强 微阁强校对骆波冷波设计焦冀普世14CJ51
基层墙体
构造简图
JY硬泡聚氨
酯板厚度8
钢筋混凝土墙（200)
热惰性
传热系数
[(m-x)/wj[w/(m)
外墙外保温JY硬泡聚氨酯复合板厚度选用表混凝士空心劲块墙（190）
热情性
传热系数
[(m-/W]L
注：1：导热系数计算取值0.022×11（修正系数）-0.024。2.表中D为该厚度保温层时的外墙主体部位执精性指标1.01
灰砂砖墙（240）
热情性
传热系数
[(m-K)/WJEW/ (m-K)
DM多孔砖墙（190）
热情性
[(mK)/W】
传热系数
w/（m.K)
KP1多孔砖墙（240)
热情性
外墙外保温JY硬泡聚氨酯复合板厚度选用表审读顾国强承闲强校对骆波冷波设训焦算普世士热阻
传热系数
[(m-KwIw/(m.K)
图集号
14CJ51
JY硬泡聚氢酯复合板屋面保温简图①保护层
②防水层
③20厚1：3水泥砂浆找平层
入=0.93S,11.37R,=0.022D,=0.245④最薄30厚轻集料混凝土2%找坡层A-0. 45 S.-7. 5
?保温层
入s-0.022S,0.30
R。=0. 178D,-1. 333
?100厚钢筋混凝土屋面板
X。 =1. 74 S,=17. 2
R.=0.057D.=0.989
屋面保温JY硬泡聚氨酯复合板厚度选用表保温层
审核顾国强码间秘校对波冷波设计焦冀誉世屋面
总厚度
(mm）
热情性
[(m-)/w]
屋面保温JY硬泡聚氨酯复合板厚度选用表传热系数
[w/(mt-k)]
医美号
14CJ51
