【14CJ50】 澳绒板室内装饰装修应用构造

14CJ50
澳绒板室内装饰装修应用构造
参考图集
中国建筑标准设计研究院
14CJ50
澳绒板室内装饰装修应用构造
参考图集
组织编制：中国建筑标准设计研究院中国计划虫版社
图书在版缩目（CIP)数据
国家建筑标准设计图集：澳绒板室内装饰装修应用构造：14CJ507中国建筑标准设计研究院组织编制。一北京：中国计划出版社，2015.1ISRN 978 -7 -5182 - 0086 - 3I.国..I.中..．亚.建筑设计中国一图集2板材一室内装修一装修材料一结构设计一中国一图集IV. 1TU2062)TU767 - 64
中国版本图书馆CIP数据核字【2015】第003418号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权】在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
澳绒板室内装饰装修应用构造
14CJ50
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木佛地北里甲11号国宏大厦C座4层）北京国防印刷厂印剧
787mm×1092mm1/161.875印张7.5千字2015年1月第1版2015年1月第1次印刷ISBN 978 -7 -5182 -0086 -3
定价：22.00元

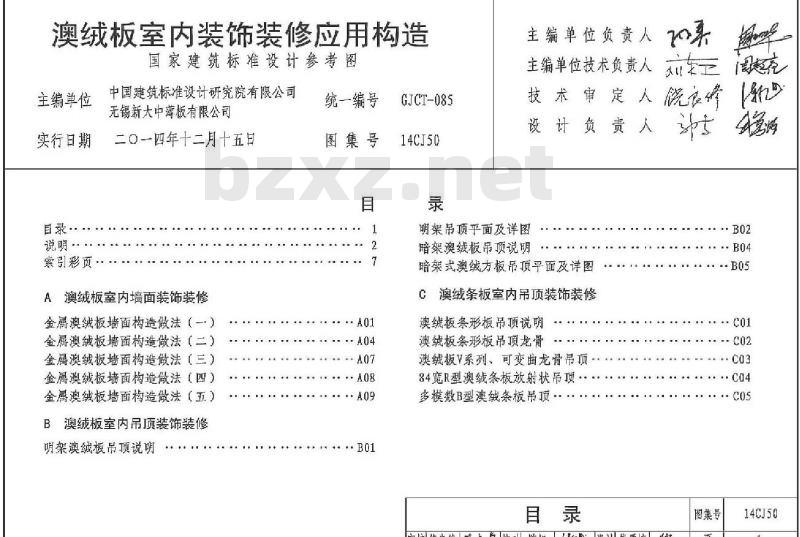

澳绒板室内装饰装修应用构造
国家建筑标准设计参考图
主编单位
实行日期
国录·
说明，
索引彩页
中国建筑标准设计研究院有限公司无锡新大中海板有限公司
二0一四年十二月十五日
A澳绒板室内墙面装饰装修
金属澳绒板墙面构造微法（一）金属澳绒板墙面构造微法（二）金属澳绒板墙面构造做法（三）金属澳绒板墙面构造微法（四）金属澳绒板墙面构造做法（五）B澳绒板室内吊顶装饰装修
明架澳绒板吊顶说明
统一编号
图集号
GJCT-085
14CJ50
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
明架吊顶平面及详图
暗架澳绒板吊顶说明
暗架式澳绒方板吊顶平面及详图C澳绒条板室内吊顶装饰装修
澳绒板条形板吊顶说明
澳绒板条形板吊顶龙骨
澳绒板V系列、可变曲龙骨吊顶
84宽R型澳绒条板放射状吊顶
多模数B型澳绒条板吊顶
图集号
审核饶良修减浪师校对陈旭【设计钱勇炼页
14CJ50

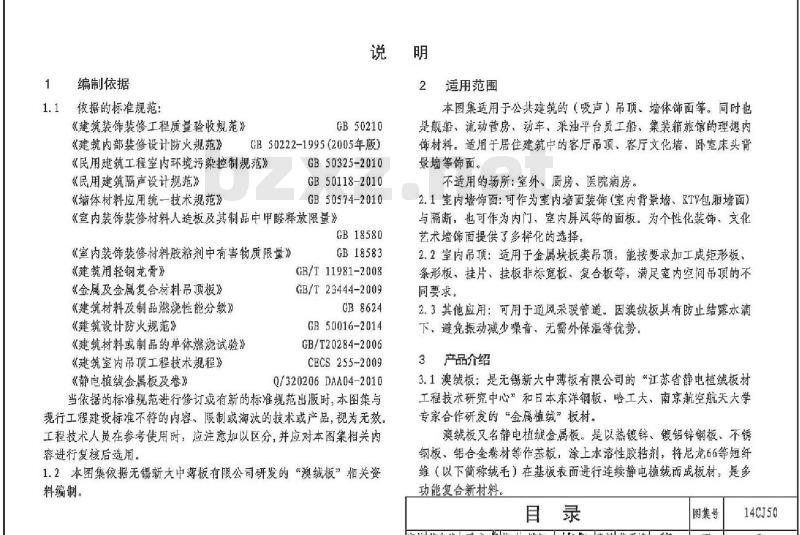

1编制依据
1.1依据的标准规范：
《建筑装饰装修工程质量验收规范》说明
2适用范围
本图集适用于公共建筑的（吸声）吊顶，墙体饰面等。同时也GB50210
《建筑内部装修设计防火规范》GB50222-1995（2005年版）
《民用建筑工程室内环境污染控制规范》《民用建筑隔声设计规范》
《墙体材料应用统一技术规范》GB50325-2010
GB 50118-2010
GB50574-2010
《室内装饰装修材料人造板及其制品中甲醛释放限量》GB18580
《室内装饰装修材料胶粘剂中有害物质限量》《建筑用轻钢龙骨》
《金属及金属复合应料品顶板
《建筑材料及制品燃烧性能分级》《建筑设计防火规范》
《建筑材料或制品的单体燃烧试验》《建筑室内吊顶工程技术规程》《静电植绒金属板及卷》
GB18583
CB/T 11981-2008Www.bzxZ.net
GB/T 23444-2009
GB8624
GB 50016-2014
GB/T20284-2006
CECS 255-2009
Q/320206 DAA04-201D
当依据的标准规范进行修订或有新的标准规范出版时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用，
1.2本图集依据无锡新大中薄板有限公司研发的“澳绒板”相关资料缩制。
是舰船，流动营房，动车，采油平台员工船，集装箱旅馆的理想内饰材料：适用于居住建筑中的客厅吊顶、客厅文化墙，卧室床头背景墙等饰面。
不适用的场所：室外、厨房、医院病房。2.1室内墙饰面：可作为室内墙面装饰（室内背景墙、ETV包厢墙面）与隔断，也可作为内门，室内屏风等的面板。为个性化装饰，文化艺术墙饰面提供了多样化的选择。2.2室内吊顶：造用于金属块板类吊顶，能按要求加工成矩形板、条形板，挂片，挂板非标宽板，复合板等，满足室内空间吊顶的不同要求。
2.3其他应用：可用于通风采暖管道。因澳绒板具有防止结露水满下，避免振动减少噪音，无需外保温等优势3产品介绍
3.1澳绒板：是无锡新大中薄板有限公司的“江苏省静电植绒板村工程技术研究中心”和日本东洋钢板，哈工大，南京航空航天大学专家合作研发的“金属植绒”板材。澳绒板又名静电植绒金属板。是以热镀锌、镀铝锌钢板、不锈钢板，铝合金卷材等作基板，涂上水溶性胶粘剂，将尼龙66等短纤维（以下简称绒毛）在基板表面进行连续静电植绒而成板材，是多功能复合新材料，
审核饶良修有校对陈地（设计钱勇炼图集号
140J50
3.1.1澳绒板加工原料
基板：熟镀锌、镀铝锌钢板、不锈钢板、铝合金板等，厚度：热镀锌、镀铝锌钢基板0.3~0.8mm铝基板0.4~1.5mm宽度：900~1250mm。
绒毛：尼龙66短纤维，绒长0.8-1.2mm，绒毛分看色或后色，尼龙66：耐热性较好，在100～120℃相当稳定，耐磨性好，吸湿性大，阻燃，绝缘性好：抗静电，抗霉菌等。胶水：水溶性胶水。
保护膜：PE透明膜。
3.1.2加工性能：可剪切（激光切割），打孔，折边，冲压、激光焊接。
3.1.3澳绒复合板：可在面层和背板间夹蜂窝芯，防火材料等。也可附加强筋制戒复合板。
3.2澳绒板的特性：澳绒板是金属植绒板材，具有良好的火A2级）、环保、隔声、降噪、保温、吸湿、自洁、耐蚀、防结露等功能。
3.2.1耐火性：国家防火建筑村料质量监督检验中心监测报告【报告编号：201310825）：接国家标准《建筑材料及制品燃烧性能分级》GB8624-2006检测，：燃烧性能达到A2级，600s内总产烟量s1-21（标准要求≤50）：燃烧满落物/微粒d0（600s内无燃烧滴落物/微粒）：产烟毒性t0达到ZA1级。
3.2.2环保性：澳绒板甲醛释放量检验结果符合国家标准《室内装饰装修树料人造板及真制品中甲醛释放限量》GB18580-2001规定的EI级限量指标（国家建筑材料测试中心报告编号：20101H00629），其甲醛释放量合格：检验结果符合国家标准《室内装饰装修材料科胶粘剂中有害物质限量》GB18583-2008规定的限量指标3.2.3声学特性：
1）澳绒板吸声减噪测试：漠绒板按国家标准《声学混响室吸声测量》GB/T20247-2006，国家建筑材料测试中心检验报告（报告编号：20121A00706），样品规格：100×1000×1000（m），数量：10片：样品结构：0.5mm厚澳绒板+99mm厚48kg/m玻璃棉+0.5mm厚澳绒板（总厚100mm），检测项目：降噪系数（混响室法，刚性壁），检测结论：0.81【降噪系数为4个频率250、500、1000，2000Hz吸声系数的算术平均值）。
2）澳缆板隔声量检测：澳绒板按国家标准《建筑隔声评价标准》GB/T50121-2005，国家建筑材料测试中心检验报告（报告编号：20111A03340），样品规格：2000×1000×110（mm），数量：1组，样品维构：0.4mm厚澳绒板+100mm厚48kg/m玻璃棉板+10mm矿棉板+0.5mm厚镀锌板，检测项目：空气声隔声量，检测结论：R（C:Ctr)=40dB。3.2.4保温性：参照国家标准《建筑外门窗保温性能分级及检测方法》GB/T8484-2008检测（报告编号：BETC-JN1-2010-248），澳绒板1.3mm单板（热镀锌基板）的传热系数：K=3.8m/（m2·K）。3.2.5而脑蚀性：经检验（报告编号：2010AZWA04154），澳绒板符合企标《静电植绒金属板及卷》0/320206DAA04-2010标准：耐膳损性9%，而酸碱盐，无鼓起，起泡、脱落，变色等异常现象，3.2.6读绒板具有防结露及不易变形，适合于制造通风管道。说明
审核 饶良修脱展校对陈【设计钱勇炼图集号
14CJ50
1】防结露检测：依据行业标准《丰金属及复合风管》JG/T258-2009、《通风管道技术规程》JGJ141-2004国家空调设备质量监督检验中心检测结果（报告编号：国空（委）字2010第D38号）澳绒板风管在外环境温度26℃土1.0℃，环境湿度70%土2%.管内温度15℃土1.0℃管内风速为6m/s的条件下运行2h进行风管抗结露试验：检骑结果合格。澳绒板具有防结露功能，可用于室内谢湿环境下的培面及顶面的装饰村料。
2）风管耐压及变形量检测：依据行业标准《通凤管道技术规程》JGJ141-2004对澳绒板风管进行耐压及变形量检验，国家空调设备质量监督检验中心检测结果（报告编号：国空质检（委）字（2010）第D37号）合格（2105Pa时）。
3.2.7绒毛的耐摩擦色牢度：依据国家标准《纺织品色牢度试验耐摩擦色牢度》GB/T3920-2008检测无锡市产品质量监督检验中心检测报告（报告编号：2014AQWA00517），耐摩擦色牢度（湿摩擦）为：3-4级。
3.2.8艺术性：澳绒板从表面制作工艺上可分为平绒、喷花、压花，激光雕花和高仿写真图案等艺术效果。3.2.9易清洁性：澳绒板自身具备易清洁的特性，其绒毛来用尼龙66，不带静电，绒毛有灰尘只需用静电除尘手套轻轻擦干净即可，4产品选用说明
4.1本图集总结了澳绒板在具体工程中的运用，将多项工程的构造做法总结归纳，为设计和施工在具体工程中提供参考。4.2本图集提供了澳绒板的一些定型产品和相应的支持技术，可供设计师直接选用。当有特殊产品害求时，可根据具体工程要求，与厂家协商，定型加工。
4.2.1澳绒板品种与规格：
1澳绒板一一矩形板。矩形板标准板面板为0.5、0.8、1.0、1.5mm厚澳绒板，经专业折边加工或一次性冲压成型的装饰板材。钜形板标准板尺寸：
300x300、300×600.600x600600x1200（mm)300x900.600x900.900x900,900x1200(mm)2）澳绒板一一条形板。条形板标准板面板为0.60.8mm厚铝板澳绒板，连续棍压成型，可以随意拼装。条形板有直边和斜边无缝或留缝安装，所有帮板固定于龙骨扣齿上，并可单独拆卸。条形板宽：C型宽75、150、225、300mm；A型宽75、100、150.200、225mm2B型宽80.130，180mm；R型宽84mm条形板长度可生产6m。
3澳绒板一复板
①防火复合版，防火爱合板标准板：面板为0.5mm厚澳绒板，芯层为3.5mm厚氢氧化镁+低烟无卤阻燃聚乙烯芯料，底板为0.4mm厚铝板，用特殊工艺复合而成。施工只需简单的工具（切割机，开槽机）即可完成切割、裁剪、包边，弯曲成形，直角等造型，可配合设计师，做出多种变化。
防火复合板标准板尺寸：2440×1220×4.5（mm）。质量：大约6.9kg/m2
审核饶良修流考校对陈旭设计钱勇炼图集号
140J50
②铝蜂窝芯板。铝蜂窝芯板标准板面板为0.6、0.8mm厚铝板澳绒板，采用铝蜂窝芯，底板为0.6mm厚铝，加航空级胶粘剂复合面成的质轻高强度板材。
铝蜂窝芯板尺寸：1200×2400、1000×2000、600×1200(mm厚度：10、15、18、20mm
5澳绒板室内内墙装修施工程序及控制要点5.1材料现场检验：施工前应检查进场的澳绒板材料规格是否符合设计要求，品种数量是否齐全，表面有无划痕，有无弯曲现象。选用的材料最好一次进货，可保证规格型号统一，色彩一致。特殊造型最好工厂加工，减少现场切制。
5.2放线：测量墙面的平整度，方正度，将龙骨的位置准确地弹到基层上，保证龙骨施工的准确性。5.3安装固定龙骨的连接件：龙骨的措竖杆件是通过连接件与建筑主体结构固定，连接件最好能与结构的预埋件焊牢，在没有设置预埋件的情况下也可以用后置式连接
5.4固定龙骨：龙骨应预先进行防厨处理。安装龙骨位置应准确，调整平整度，方正度，要与连接件结合牢固。5.5安装澳绒板：澳绒板的安装固定，既要牢固，也要简便易行。5.6施工后的澳绒板饰面应表面平整，连接可靠，无翘起，卷边等现，注意成品保护，
5.7清洁：澳绒板安装完毕后，验收前应撕去保护膜，并应从上向下清洁。
5.8验收：澳绒装饰板安装质量，应符合《建筑装饰装修工程质量验收规范》GB50210的规定，详见下表，经验收合格后方可交工澳绒板安装质量验收标准
充许偏差
墙面商度大于30m时垂直度
竖向板材直缆度
横向板材水平度不大于2m
同高度相邻两根横向构件高度差墙面宽度≤5m
墙面横向水平度
分格框对角线差
清面宽度>5ml
墙面宽度≤5m
墙面宽度>5m
6澳绒板室内吊顶施工要点
检查方式
激光经编仪
或经纬仪
2m靠尺、赛尺
水平仪
铜板尺，塞尺
水平仪
3m钢卷尺
6.1澳绒板吊顶系统安装应结合照明、音响：消防系统等统筹考6.2安装工序通常是：定标高定吊点→吊杆安装→安装承戴龙骨一调校承载龙骨平直度→安装龙骨骨架一→调校安装龙骨骨架平整度→国定边龙骨→安装面板→精洁保养，6.3澳绒板吊顶的边龙骨应安装在房间四周围护结构上，下边缘与吊顶标高线平齐，并按墙面材料的不同选用射钉或打孔预埋塑料膨服说明
审核烧良修晚良考校对陈旭（和设计钱勇炼图集号
14CJ50
管配合本螺钉固定，固定间距宜为300mm，端头宜为50mm6.4龙骨与龙骨间距不应大于1200mm，单层龙骨吊顶，龙骨至板端不应大于150mm。双层龙骨吊顶：边部上层龙骨与平行的墙面间距不应大于300mm.
6.5当吊顶为上人吊顶，上层龙骨为U型龙骨，下层龙骨为卡齿龙骨或挂钩龙骨时，上人龙骨通过轻钢龙骨吊件间隔安装，吊杆（或增加垂直扣件）与上层龙骨相连：当吊顶上，下层龙骨均学卡式龙骨时，上，下层龙骨间用十学连接扣件连接。6.6在安装过程中，施工人员不可直接站在面板或龙骨上施工。6.7澳绒板吊顶的设备开孔孔径大于400mm时要采取补强指施。6.8灯具及其他设备末端需自行吊挂在结构顶板及梁上。7图集选用说明
7.1本图集是以无锡新大中薄板有限公司提供的技术资料编制，内容由该公司负责解释。
7.2本图集尺寸单位除特别注明外均为毫米【mm）7.3索引方法：
14CJ50
图集号
审核烧良修总表房校对陈旭【设计钱勇炼图集号
14CJ50
索引彩页
审核饶良修隐衣校对线勇炼设计陈地参见
图集号
14CJ50
樱地面标高
A02AA02AA02
A03/A03
墙转角
防火复合板
双开门
L40×4包横染
竭脚线（设计确定）
金属澳绒板墙面示意图（一）
注：本图适用于找平后筋混凝土墙。如为轻质隔培时，则需加大坚向钢龙骨且竖向钢龙骨应与结构楼板（梁）顶，底或混凝土圈梁固定，钢龙骨用料大小需经结构计算，所有钢骨架需做防锈处理。L25×4×30铝角码/2
L40×4角钢固定件/1
1600交叉间隔放置
40×40×4坚方
L40×4角钢固定件
+25 -#
25×4×30铝角码
金属澳绒板墙面构造做法（一）审核烧良修服银考校对钱勇炼设计陈旭图集号
14CJ50
嵌缝胶
板缝的几种处理方案
40×40×4竖方钢
L40×4钢横架
拉铆钉固定
顶撞墙设计确定
金吊顶标高
L25×4×30铝角码
防火复合板
40×40×4坚方钢
板终设计标商
铝焦码错位卡入
L40×4造
不锈制
或其他嵌条
L25×4×30铝角码
拉铆钉固定
踢脚线（设计确定）
40×40x4坚方钢
L25x4×30铅角码
拉御钉固定
复合板密缝/单板有缝
竭脚线（设计确定）
大理石胶（角钢上打孔）
40x4锯横染与地面用膨胀螺栓固定楼地百标高
注：1.铝角码在板四周排列，上下，左右错位固定，错位尺寸便于安装插入，
2.当采用密终做法时（本图集略），在施工时必须从头到尾顺序安装，最后一块板须留缝（可设在次要位置），加工板村尺寸应以负MS自攻螺钉
竖向设计整
铝角码安装示意图
一个公差加工，避免累积误差。金属澳绒板墙面构造做法（-）
审核饶良修诚农考校对钱勇炼至设计陈旭【图集号
14CJ50
