【15CJ40-5】 建筑防水系统构造（五）

15CJ40-5
建筑防水系统构造（五）
参考图集
中国建筑标准设计研究院
15CJ40-5
建筑防水系统构造（五）
参考图集

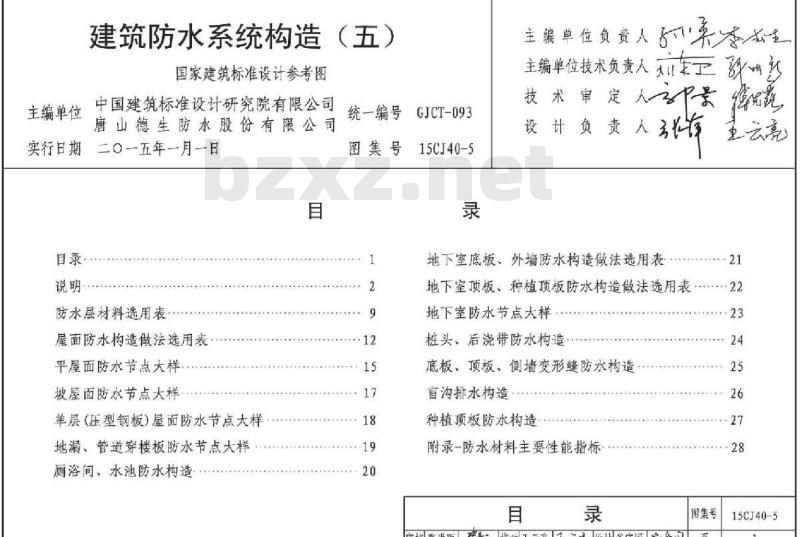

组织编制中国建筑标准设计研究院中国计划版社
主编单位
（五）
建筑防水系统构造
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司唐山德生防水股份有限公司
实行日期二O一五年一月一日
防水层材料选用表
屋面防水构造做法选用表
平屋面防水节点大样
坡屋面防水节点大样
单层（压型钢板）屋面防水节点大样地漏管道穿楼板防水节点大样
厕浴间、水池防水构造
统一编号
图集号
GJCT-093
15CJ40-5
主编单位负费人8来本本
主编单位技术负责人车工
技术审定人景
设计负责人
地下室底板、外墙防水构造做法选用表21
地下室顶板、种植顶板防水构造做法选用表···-22地下室防水节点大样
桩头，后浇带防水构造
底板、顶板、侧墙变形缝防水构造盲沟排水构造免费标准bzxz.net
种植顶板防水构造
附录-防水材料主要性能指标
市核 张洪雨校对王云亮王云设谷守国冷身园+23
图集号
15CJ40-5

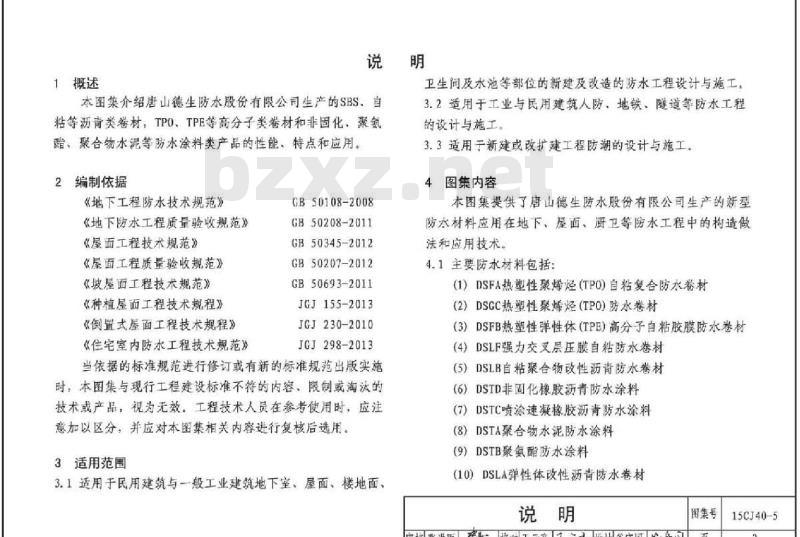

1概述
本图集介绍唐山德生防水股份有限公司生产的SBS、自粘等沥青类卷材：TPO、TPE等高分子美卷材和非固化、聚氢酯聚合物水泥等防水涂料类产品的性能、特点和应用。2编制依据
《地下工程防水技术规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《宅室内防水工程技术规范》
GB 50108-2008
GB 50208-2011
GB50345-2012
GB50207-2012
GB50693-2011
JGJ155-2013
JGJ230-2010
JGJ298-2013
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于民用建筑与一般工业建筑地下室，屋面，楼地面卫生间及水池等部位的新建及改造的防水工程设计与施工3.2适用于工业与民用建筑人防，地铁，隧道等防水工程的设计与施工。
3.3适用于新建或改扩建工程防潮的设计与施工，4图集内容
本图集提供了唐山德生防水股份有限公司生产的新型防水材料应用在地下，屋面，厨卫等防水工程中的构造做法和应用技术.
4.1主要防水材料包括：
(1）DSFA热型性聚烯烃（TPO)自粘复合防水卷材(2）DSGC热塑性聚烯烃（TPO）防水卷材(3）DSFB热塑性弹性体（TPE）高分子自粘胶膜防水卷材（4）DSLF强力交叉层压膜自粘防水卷材(5）DSLB自粘聚合物改性沥青防水卷材（6）DSTD非固化橡胶沥青防水涂料（7）DSTC喷涂速凝橡胶沥青防水涂料（8）DSTA聚合物水泥防水涂料
(9）DSTB聚氨酯防水涂料
（10）DSLA弹性体改性沥青防水卷材说明
市核张洪丽校对王云充王云设计谷守国冷身国图集号
15CJ40-5
（11）DSLC塑性体改性沥青防水卷材（12）DSCL水泥基渗透结晶型防水涂料（13）DSCD塑料防护排水板

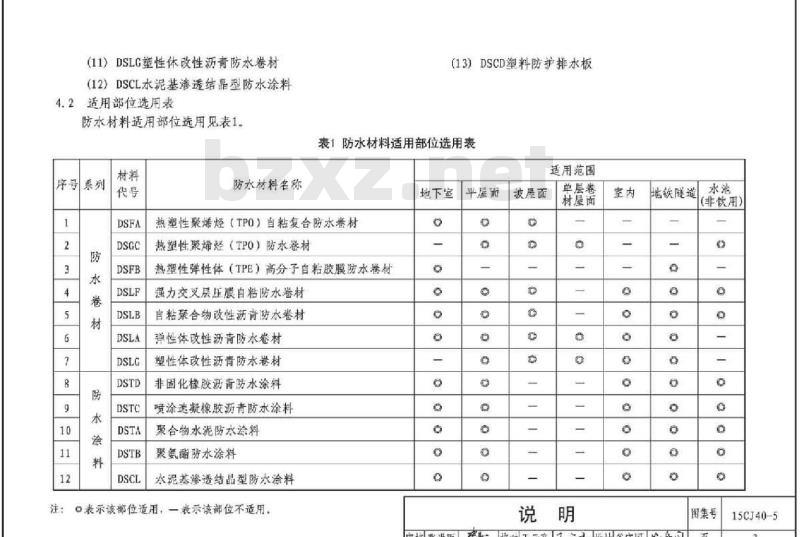

表1防水材料适用部位选用表
适用范围
单层卷
（非饮用）
地铁隧道
材屋面
坡屋面
平屋面
地下室
热塑性聚烯烃（TPO）自粘复合防水卷材防水材料适用部位选用见表1。
防水材料名称
热塑性弹性体（TPE）高分子自粘胶膜防水卷材4.2适用部位选用表
热塑性聚烯烃（TPO）防水卷材
强力交叉层压膜自粘防水卷材
自粘聚合物改性沥青防水卷材
弹性体改性沥青防水卷材
塑性体改性沥青防水卷材
非固化橡胶沥青防水涂料
喷涂速凝橡胶沥青防水涂料
聚合物水泥防水涂料
水泥基渗透结品型防水涂料
聚氨酯防水涂料
0表示该位适用，一表示该部位不适用DSTA
图集号
15CJ40-5
校对王云亮王云设计谷守国冷年园o
市核张洪丽
5材料简介
5.1DSGC热塑性聚烯烃（TPO）防水卷材以乙烯，丙烯等一烯无规共聚物或最段共聚物为主材，采用双螺杆挤出机在线改性后压延加工制成的片状防水材料。
5.1.1规格尺寸见表2
卷材分为均质卷材（），带纤维背村卷材（L）织物内增强卷材（P）
表2DSGC热塑性聚烯烃（TPO）防水卷材规格尺寸厚度（mm）
幅宽(m）
卷长(m)
5.1.2特点
1.2、1.5.1.8、2.0
15、20
（1）耐候性能好，其耐紫外线、耐自然老化能力强，（2）不含增塑剂，不会产生因增塑剂渗出，迁移而引起的快速老化现象。
（3）抗穿刺性能好，织物内增强型耐穿刺性能更好一些（4）耐酸、碱、油脂腐蚀，并对细菌，真菌及藻类引起的降解有着良好的抵抗力。
（5）高撕裂强度，高断裂延作性，具有良好的抗变形能力。
5.1.3卷材主要性能指标见附录
5.2DSFA热塑性聚烯烃（TPO）自粘复合防水卷材采用进口TPO原料生产的TPO卷材和自粘卷村复合制成的高分子防水卷材。
5.2.1规格尺寸见表3
表3DSFA热塑性聚烯烃（TPO）自粘复合防水卷材规格尺寸产品
织物内增强TPO单面自粘
均质TPO单面自粘
均质TPO双面自粘
5.2.2特点
厚度（mm）
3.5.2.7.2.0
3.5.2.7.2.0
福宽（m）
卷长 (m)
7.5、10.15
7.5.10.15
（1）卷材既具备TPO卷材高强度，耐老化、可焊接的优点文具各了橡胶沥青自粘卷才的高延伸，自众性及螺变性（2）TPO层与自粘层各自具各独立防水能力：TPO层采用“卯样式”搭接，TPO卷材之间用热风焊接，自粘卷材之间冷粘，达到各自闭合的效果，实现一次施工两道防水，（3）采用2m宽帽卷材施工时，能减少卷材搭接缝，加快前工进度。
（4）卷材具有优异的耐低温性能和耐候性能。5.2.3卷材主要性能指标见附录
5.3DSFB热塑性弹性体（TPE）高分子自粘胶膜防水卷材由性能优良的高分子片材与自粘胶复合而成的防水卷材。5.3.1规格尺寸见表4。
市核张洪雨道校对王云充王云设讯谷守国发年园图集号
15CJ40-5
表4DSFB热塑性弹性体（TPE）高分子自粘胶膜防水卷材规格尺寸厚度（mm）
幅宽（m）
卷长(m)
5.3.2特点
1.5、2.0
1.0、2.0
15、20
（1）材料具有高延饲性，能较强适应基面变形（2）采用预铺反粘法施工，自粘胶能在混凝土凝固过程中发生物理化学反应，形成皮肤式防水，杜绝水流在卷材与混凝王之间流蜜
（3）抗沪击性与耐化学厨蚀性好（4）施工简单方便，可缩短施工期。5.3.3卷材主要性能指标见附录。5.4DSLF强力交叉层压膜自粘防水卷材一种高性能：冷施工的自粘型防水卷材。以高性能像胶改性沥青自粘胶为基料，高强度交叉层压膜为表面膜，二者经特殊工艺复合加工而成。
5.4.1规格尺寸见表5
产品按性能分为型和型，按自粘面分为单面自粘和双面自粘。
表5DSLF强力交叉层压膜自粘防水卷材规格尺寸厚度（mm）
幅宽（m）
卷长(m)
5.4.2特点
（1）具有高抗拉强度，高撕裂强度，抗穿刺性，防水性能优异。
（2）材料柔韧性良好，方便销贴各种复杂部位【3具有一定的端变性，自愈性，密封性能好（4）防水卷材与结构层粘接紧密，形成皮肤式防水，避免富水。
（5）具有良好的耐化学庭蚀性：5.4.3卷材主要性能指标见附录，5.5DSLB自粘聚合物改性沥青防水卷材以自粘聚合物改性青为基料，以聚乙烯膜，聚酯膜砂等作为上表面材料，隔离层表面采用防粘隔离材料制成的一种高性能防水卷材。
5.5.1规格尺寸见表6.表7。
该产品按有无胎基增强分为无胎基（N类）与聚酯胎基(PY类）
表6无胎基（N类）防水卷材规格尺寸厚度（mm）
1.2.1.5.2.0
上表面材料聚乙烯膜（PE)、聚菌膜（PET)、无膜双面白粘（D)幅宽(m)
图集号
市核张洪丽研道校对王云充王云设训谷守国发年园页
15CJ40-5
厚度（mm）
上表面村料
幅宽(m)
5.5.2特点
表7聚酯胎基（PY类）防水卷材规格尺寸2.03.04.0
聚乙烯膜（PE）、细砂（S），无膜双面自粘（D)1.0、2.0
无胎基类特点
（1）延伸性好，对基层伸缩或开裂有很强的适应性。（2自愈性好
（3）PE膜和PET膜卷材具有优异的耐水性，抗冲击性。聚酯胎类特点：
(1)抗拉强度大：有良好的自愈性。(2)与混凝土、水泥砂浆等材料粘接强度高5.5.3卷材主要性能指标见附录
5.6DSTD非固化橡胶沥青防水涂料涂料主要成分为优质石油沥青，辅以多种功能高分子改性剂及添加利，并经过特殊生产工艺制成。5.6.1产品按耐热性可分为I型、II型5.6.2特点
（1）固含量大于98%，无溶剂和挥发物，使用期间始终保持原有的粘弹性状态。
（2）适用于于燥或略潮湿的基面：适用于复杂基面和基面变形较大部位：尤其适用于细微裂缝的处理(3）与基层无终粘结：可用于堵漏作业4）防水层具有良好的自食性，在施工及使用中即使出现轻微破损，也能自行修复，保持其密封性，有效避免审水现象发生。
（5）施工简便，可采用机械喷涂，效率高，节省工期（6）可与其他防水卷材复合使用，组成复合防水层，提高防水效果。
5.6.3材料主要性能指标见附录。5.7DSTC喷涂速凝橡胶沥青防水涂料该产品是以想胶沥乳液（A组分】和破乳剂（B组分）两组分组成的，采用机械喷涂施工，快速破乳骚结成膜的新型环保防水涂料
5.7.1规格
产品可分为标准型，加强型，低温型，外露型，道桥专用型
5.7.2特点
【1】拉伸强度高，弹性好；
（2）施工效率高：机械喷涂，喷涂后凝固成膜，实干后可进行下道工序
5.8DSTA聚合物水泥防水涂料
涂料是以丙烯酸酯，乙烯一乙酸乙烯酯等聚合物乳液和水说明
图集号
市核张洪丽校对王云充王云设训谷守国冷年园页
15CJ40-5
泥为主要原料，加入填料及其他助剂配制而成，经水分挥发和水泥水化反应固化成膜的双组分水性防水涂料5.8.1产品按物理力学性能分为I型和Ⅱ型5.8.2特点
（1）涂膜具有较高的断裂伸长率和拉伸强度（2）可在潮湿（无明水）或干燥基面上直接施工，形成大面积无缝防水膜。
(3施工简便，工期短：
（4）无毒，无害，绿色环保：可用于饮用水工程。5.9DSTB聚氨酯防水涂料
涂料系湿固化型涂料，其成膜物质为聚醚多元醇和异酸酯缩聚形成的异氰酸酯封端的聚氨酯预聚体，助剂为催化剂，稀释剂，消泡剂、抗老化剂等。5.9.1产品按拉伸性能分为I型，II型，ⅡⅢ型5.9.2特点
(1）属湿固化型材料，可在潮湿基面直接施工。（2）涂膜具有较高的抗拉强度和延伸率，对基层开裂或伸缩的适应性极强。
（3）根据需要日生产彩色涂料。（4）产品无毒、无味，系环保型材料5.10DSLA弹性体改性沥青防水卷材卷材是以优质聚酯毡，玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯一茉乙烯联段共聚物（SBS）热塑性弹性体作设性剂，表面覆以聚乙烯膜，细砂，矿物粒料所制成的改性沥青防水卷材
5.10.1规格见表8
胎基分为聚酯毡（PY），玻纤毡（G）玻纤增强聚酯毡（PYG）：按上表面隔离材料分为聚乙烯膜（PE）细砂S）：矿物粒料+（M）下表面材料为细砂（S）聚乙烯膜（PE）：按材料性能分为I型和II型。表8DSLA弹性体改性沥青防水卷材规格卷长（m）
厚度（mm）
幅宽（m）
5.10.2特点
3.0.4.0.5.0
【1】耐热性，低温柔性好，可在多种气候条件下便用。【2]防水层机械强度高、耐伤、耐撕裂，耐疲劳【3】接缝热熔施工，密封可靠。（4）耐腐蚀，耐菌，耐候性好
5.11DSLG塑性体改性沥青防水卷材卷材是以聚酯毡：玻纤毡玻纤增强聚酯毡为胎基，以无规聚丙烯或聚烯烃类聚合物（4PAO、APO等）作石泊沥青改性剂，两面设以隔离材料所制成的防水卷材说明
图集号
市核张洪雨校对王云亮王云设计谷守国冷身国页
15CJ40-5
5.11.1规格见表9
按胎基分为聚酯毡（PY）、玻纤毡（G）、玻纤增强聚脂毛（PYG）：按上表面隔离材料分为聚乙烯膜（PE）细砂（S），矿物拉料（M），下表面材料为细砂（S）聚Z烯膜（PE）：按材料性能分为I型和II型表9DSLG塑性体改性沥青防水卷材规格卷长（m）
厚度（mm）
福宽（m）
5.11.2特点
3.0.4.05.0
(1）耐热性能好：更适合外露防水使用。(2)抗老化性好。
（3）较好的机械强度和抗断裂性5.12DSCL水泥基渗透结晶型防水材料以硅酸盐水泥，石英砂为主要成分掺入一定量活性化学物质制成的粉状材料，经与水拌合后调配成可刷涂或喷涂在水泥混凝土表面的浆料：亦可采用干撒压入未完全疑面的水泥混凝土表面。
5.12.1规格
按性能指标分为I型和II型。
5.12.2特点
(1）具有耐水压能力、渗透能力、自我修复防水能力(2）具有独特的呼吸、防腐、耐老化、保护钢筋能力(3）环保，无毒，无公害。
6其他
6.1本图集中除注明单位者外，其他均以竞米（m）为单位6.2其他未尽事宜，均应按照国家现行标准执行6.3本图集根据唐山德生防水股份有限公司提供的技术资料编制，图集的解释由该公司负责。7详图索引方法
防水做法编号
15CJ40-5
节点构造编号
15CJ40-5
市核张洪丽研道校对王云充王云设讯谷守国冷身园图集号
15CJ40-5
索引号
平屋面工程防水层材料选用表（级）防水层材料
①3.0原DSLA弹性体改性沥青防水卷材（铝箱面）+>1.5厚DSTD非固化橡胶沥青防水涂料②>1.5厚DSLF强力交叉层压膜自粘防水卷材+21.5厚DSTD非固化橡胶沥青防水涂起①>1.5厚DSLF强力交叉层压膜自粘防水卷材+>1.5厚DSTD非固化橡胶沥青防水涂料②>1.5厚DSLF强力交叉层压膜自精防水卷材+>1.5厚DSTD非固化橡胶沥青防水涂料①23.0厚DSLA弹性体改性沥青防水卷材+1.5厚DSTD非固化橡胶沥青防水涂料@>1.5原DSLF强力交叉层压膜自粘防水卷材+1.5厚DSTD非固化橡胶青防水涂料①2.7厚DSFA热塑性聚烯烃（TPO)自粘复合防水卷材②22.7厚DSFA热塑性聚烯烃（TPO)自粘复合防水卷材①22.7厚DSFA热塑性聚烯烃（TPO)自粘复合防水卷材②1.5厚DSLF强力交叉层压膜自粘防水卷材+1.5厚DSTD非固化橡胶沥青防水涂料D>2.7厚DSFA热塑性聚烯烃（(TPO)自粘复合防水卷材②32.0厚DSLF强力交叉层压膜自粘防水卷材2.7厚DSFA热塑性聚烯烃（TPO)自粘复合防水卷材①>1.5厚DSLF强力交叉层压膜自粘防水卷材②>1.5厚DSLF强力交叉层压膜自粘防水卷材@1.5厚DSLF强力交叉层压膜自粘防水卷材②22.0厚DSTD非固化橡胶沥青防水涂料注：举材非外露时需要设置卷材保护层：卷村外露时卷材表面当覆有页岩片、柜矿物题粒等耐候性保护材料，卷材厚度不宜小于4，当采月铝箱为外露面时，卷材厚度不宜小于3mm
索引号
索引号
防水层材料
①21.5厚DSLF强力交叉层压膜自粘防水卷材②>1.5厚DSLB自粘聚合物改性沥青防水卷材D3.0厚DSLB自粘聚合物改性沥青防水卷材（聚酯胎）②≥2.0厚DSTD非固化橡胶沥青防水涂料①>3.0厚DSLA弹性体改性沥青防水卷材②2.0厚DSTD非固化橡胶沥青防水涂料①23.0厚DSLG塑性体改性沥青防水卷材②2.0厚DSTD非固化橡胶沥青防水涂料平屋面工程防水层材料选用表CⅡ级防水层材料
>1.5厚DSLF强力交叉层压膜自粘防水卷材①21.5厚DSLF强力交叉层压膜自粘防水卷材②>1.5厚DSTD非固化橡胶沥青防水涂料①>3.0厚DSLB自粘聚合物改性沥青防水卷材（聚酯胎）②>1.5厚DSTD非固化橡胶讯青防水涂料①23.0厚DSLA弹性体改性迈青防水卷材②>1.5厚DSTD非固化橡胶沥青防水涂料①23.0厚DSLG塑性体改性沥青防水卷材②21.5厚DSTD非固化橡胶沥青防水涂料防水层材料选用表
校对王云竞王云设讯谷守国发身园市核张洪雨
图集号
15CJ40-5
索引号
索引号
种植屋面工程防水层做法选用表防水层材料
①>2.7厚DSFA耐根穿刺型热塑性聚烯烃（TPO)自粘复合防水卷材②2.7厚DSFA热塑性聚烯烃（TPO）自粘复合防水卷材（贴于顶板上）①2.7厚DSFA耐根穿刺型热塑性聚烯经（TPO）自粘复合防水卷材②21.5厚DSLF强力交叉层压膜自粘防水卷材+>1.5厚DSTD非固化橡胶沥青防水涂料①22.7厚DSFA耐根穿刺型热塑性聚烯烃（TPO）自粘复合防水卷材②2.0厚DSLF强力交叉层压膜自粘防水卷材①4.0厚DSLA弹性体改性沥青防水卷材（耐根穿刺型）②>1.5厚DSLF强力交叉层压膜自白粘防水卷材+>1.5厚DSTD非固化橡胶沥青防水涂料2.7厚DSFA耐根穿刺型热塑性聚烯烃（TPO）自粘复合防水卷材①4.0厚DSLA弹性体改性沥青防水卷材（耐根穿刺型）②>1.5厚DSLF强力交叉层压膜自粘防水卷材①>2.1厚DSFA耐根穿刺型热塑性聚烯烃（TPO）自粘复合防水卷材②>1.5厚DSTD非固化橡胶沥青防水涂料坡屋面工程防水层做法选用表（一级）防水层材料
23.0厚DSLB自粘聚合物改性沥青防水卷材（聚酯胎）21.S厚DSLF强力交叉层压膜自粘防水卷材2.0厚DSLB自粘聚合物改性沥青防水卷材（无胎）单层防水卷材屋面工程防水层做法选用表（I级、Ⅱ级）索引号
防水层材料
21.S厚DSGC热塑性聚烯烃（TPO）防水卷材1.2厚DSGC热塑性聚烯烃（TPO）防水卷材附注
机械固定法铺设
时应选用织物内
增强型产品
索引号
地下工程防水层材料选用表（一级）防水层材料
①>2.7厚DSFA热塑性聚烯烃（TPO）自粘复合防水卷材用于外墙②≥2.0厚DSTD非固化橡胶沥青防水涂料3.5厚DSFA热塑性聚烯烃（TPO）自粘复合防水卷材2.7厚DSFA热塑性聚烯烃（TPO）自粘复合防水卷材21.5厚DSFB热塑性弹性体（TPE）高分子自粘胶膜防水卷材
①21.5厚DSLF强力交叉层压膜自粘防水卷材②>1.5厚DSLF强力交叉层压膜自粘防水卷材①>1.5厚DSLF强力交叉层压膜自粘防水卷材②>2.0厚DSTD非固化橡胶沥青防水涂料①≥1.5厚DSLF强力交叉层压膜自粘防水卷材②21.5厚DSLB自粘聚合物改性沥青防水卷材①23.0厚DSLB自粘聚合物改性劳青防水卷材②2.0厚DSTD非固化橡胶沥青防水涂料①4.0厚DSLA弹性体改性沥青防水卷材（SBS)②≥2.0厚DSTD非固化橡胶沥青防水涂料防水层材料选用表
市核张洪丽校对王云王云设谷守国冷年国图集号
顶板、底板
用于顶板及
预销反粘底
板，外墙
用于预铺
反粘底板
外防内贴
用于底板
外增、顶
15CJ40-5
