【15CJ52】 爱楃建筑外遮阳系统

15CJ52
爱握建筑外遮阳系统
参考图集
中国建筑标准设计研究院
15CJ52
爱建筑外遮阳系统
参考图集
组织编制中国建筑标准设计研究院中國计划出版社

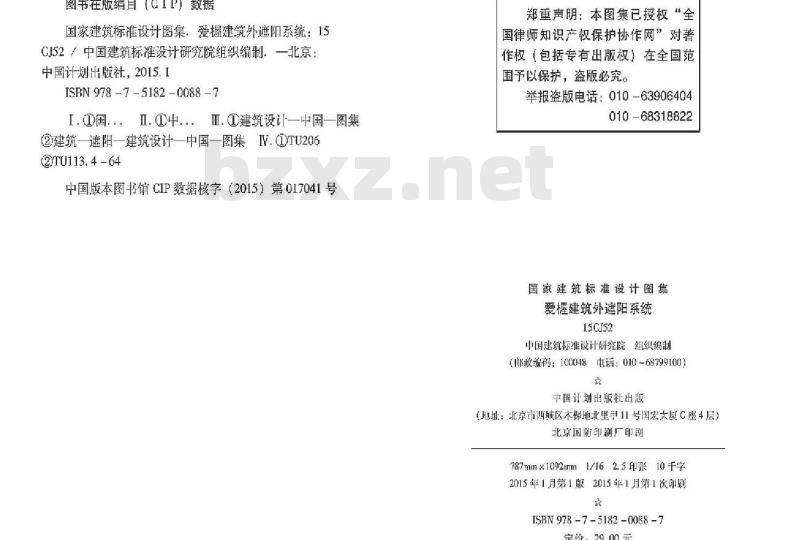

图书在版缩目（CIP）数据
国家建筑标准设计图集：爱屋建筑外避阳系统：15CJ52中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2015.1
ISRN 978 -7 -5182 - 0088 -7
I.国..I.D中...亚.建筑设计一中国一图集2建筑一读阳一建筑设计一中国一图集IV.1TU2062TU113. 4 - 64
中国版本图书馆CIP数据核字（2015）第017041号郑重声明：本图集已授权“全
国律师知识产权保护协作网理对著作权【包括专有出版权】在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
爱握建筑外遮阳系统
15CJ52
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木梯地北里甲11号国宏大厦C座4层）北京国防印刷广印刷
787mm×1092mm1/162.5印张10千字2015年1月第1版2015年1月第1次印刷ISBN 978 -7 - 5182 - 0088 -7定价：29.00元
主编单位
实行日期

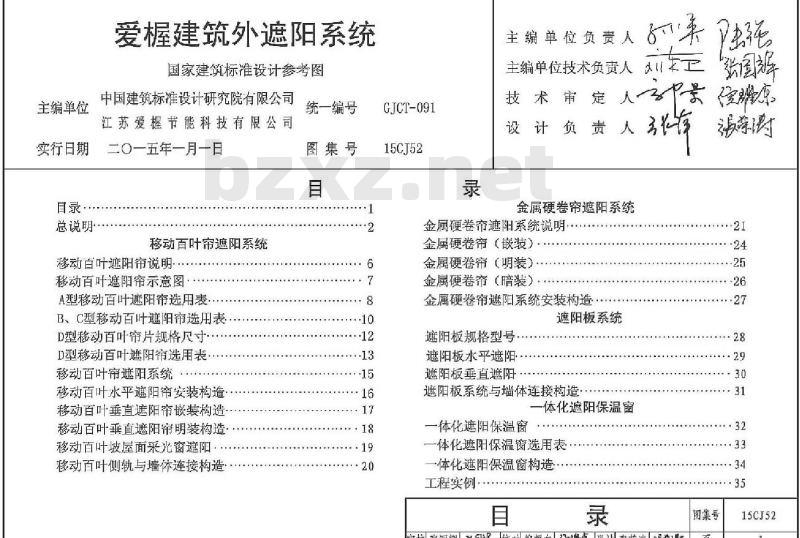

目录·
总说明·
爱屋建筑外遮阳系统
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司江苏爱槿节能科技有限公司
二〇一五年一月一日
移动百叶帘遮阳系统
移动百叶遮阳帘说明
移动百叶遮阳帘示意图
A型移动百叶诞阳帘选用表
B、C型移动百叶遮阳帘选用表
D型移动百叶帘片规格尺寸
D型移动百叶遮阳帘选用表
移动百叶帘遮阳系统
移动百叶水平遮阳帘安装构造
移动百叶垂直途阳帘嵌装构造
移动百叶乖直遮阳帘明装构造
移动百叶坡屋面采光窗遮阳
移动百叶侧轨与墙体连接构造
统一编号
图集号
··12
GJCT-091
15CJ52
主编单位负责人
主编单位技术负责人
技术审定
设计负责人
金属硬卷帘遮阳系统
金属硬卷帘遮阳系统说明.
金属硬卷帘（嵌装）
金属硬卷帘（明装）
金属硬卷帘（暗装）
金属硬卷帘遮阳系统安装构造
遮阳板系统
遮阳板规格型号
遮阳板水平遮阳
遮阳板垂直遮阳
遮阳板系统与墙体连接构造
一体化遮阳保温窗
一体化遮阳保温窗
一体化遮阳保温窗选用表
一体化遮阳保温窗构造
工程实例
图集号
核 张国辉粥辉校对 倪耀东强设训张荣涛 福学街页
15CJ52

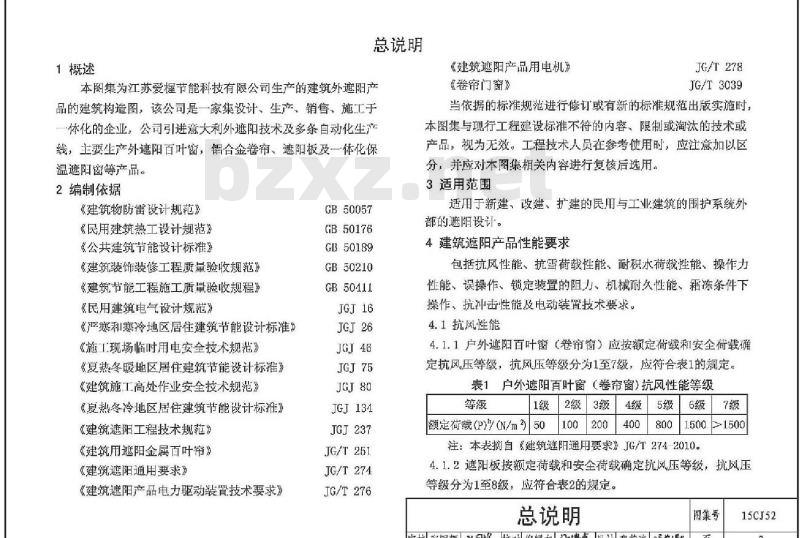

1概述
总说明
本图集为江苏爱节能科技有限公司生产的建筑外遮阳产品的建筑构造图，该公司是一家集设计，生产、销售，施工于一体化的企业，公司引进意大利外遮阳技术及多条自动化生产线，主要生产外遮阳百叶窗，铝合金卷帘、遮阳板及一体化保温遮阳窗等产品。
2编制依据
《建筑物防雷设计规范》
（民用建筑热工设计规范》
《公共建筑节能设计标推》
《建筑装饰装修工程质量验收规范》《建筑节能工程施工质量验收规程》《民用建筑电气设计规范》
《严寒和寒冷地区居住建筑节能设计标准》《施工现场临时用电安全技术规范》《复热冬暖地区居住建筑节能设计标雅》《建筑施工高处作业安全技术规范》《夏热冬冷地区居住建筑节能设计标推》《建筑遮阳工程技术规范》
《建筑用遮阳金属百叶帘》
《建筑遮阳通用要求》
《建筑避阳产品电力驱动装置技术要求》GB50057
GB50176
GB50189
GB50210
GB50411
JGJ134
JGJ237
JG/T 251
JG/T 274
JG/T 276
《建筑遮阳产品用电机》
《卷帘门窗》
JG/T278
JG/T3039
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
适用于新建，改建、扩建的民用与工业建筑的围护系统外部的遮阳设计。
4建筑遮阳产品性能要求
包括抗风性能、抗雪荷载性能、耐积水荷裁性能、操作力性能、误操作、锁定装置的阻力、机械耐久性能、霜冻条件下操作、抗冲击性能及电动装置技术要求。4.1抗风性能
4.1.1户外遮阳百叶窗（卷帘窗）应按额定荷载和安全荷载确定抗风压等级，抗风压等级分为1至7级，应符合表1的规定。表1户外遮阳百叶窗（卷帘窗）抗风性能等级等级
额定荷载(P)/(N/m2
1500≥1500
注：本表摘自《建筑避阳通用要求》JG/T274-20104.1.2遮阳板按额定荷载和安全荷载确定抗风压等级，抗风压等级分为1至8级：应符合表2的规定。总说明
审核张国辉国辉校对倪耀东经麟市设计张荣涛张练阁图集号
15CJ52
表2遮阳板抗风性能等级
额定荷载（P)/（N/m50
注：本表商月《建筑遮阳通用求》JG/T274-20104.2户外速阳产品按额定荷载利安全荷载确定耐雪荷载性能，雪荷载性能等级分为1至6级，应符合表3的规定。表3户外遮阳产品耐雪荷载分级
额定荷载(P)%(N/m2)
注：本表摘自建筑遮阳通用要求》JG/T274-2010。5设计选用注意事项
5.1遮阳设计应符合下列规定：
≥1000
5.1.1新建建筑外遮阳设计应纳入建筑节能工程设计，出具完整的施工设计文件，并做到与建筑同步设计，同步施工，同步验收、与建筑物同时投入使用：5.1.2外诞阳产品的外遮阳系数应符合设计要求5.2避阳装置与主体结构的连接
5.2.1遮阳装置应通过铺固件直接锚固在主体结构上：不得锚固在保温层上。铺固件不得直接设置在加气混凝土、混凝土空心砌块等墙体材料的基层墙体上。当基层墙体为该类不宜锚固的墙体材科时，应在需要设置错固件的位置预理混凝土实心码块。
5.2.2遮阳装置与主体结构的各个连接节点的错固力设计取值不应小于接不利荷载组合计算得到的错固力值的2倍，且不应小于30kN。速阳装置与丰体结构的连接方式应按锚固力设计取值和实际情况确定，并应符合表4的要求。当阳装置长度尺寸大于或等于3m时，所有错固件均应采用预理方式表4各类遮阳装置与主体结构连接的锚固要求种类
外遮阳百叶帘
遮阳硬卷帘
设计寿
后置式命15年
遮阳板
与建筑
主体同
铺固件个
通过计算确
定，且每边
不少于3个
通过计算确
定，且每边
不少于2个
通过计算确
定，耳每边
不少于4个
锚固件
铺固位置锚固方式
楚层墙体
基层墙体
基层混凝
土（钢）
预埋或
预埋或
焊接、
螺栓接)
锚固件材质
膨胀螺检或钢
筋，防腐处理
膨胀螺栓或钢
筋，防腐处理
钢筋，防腐处
理，不锈钢
注：不表摘自《建筑遮阳工程技术规范》JGJ237-2011。5.2.4建筑高度在100m以上的外遮阳产品应配置风速感应器，35m以上建筑宜配置风速感应器。外遮阳产品配置风速感应器后，在超过设定风速时可自动收回以确保安全和防止外迹阳产品损坏。
5.2.5应用手来光顶的外遮阳产品应与采光顶承重体系相连接并结合屋顶排水，风揭，雪荷载，防火及维护等方面的要求进行构造设计：
5.3配件及材料除注明者外，钢筋混凝土构件采用C25混凝土钢筋采用HRB400级和HRB335级：不材选用一级品，其含水率不大于18%：焊条采用E43系列，不锈钢材应符合国家有关标准总说明
审核张国辉张校对倪耀东生朋设讯张荣涛脖肉图集号
15CJ52
钢与不锈钢之间焊接采用不锈钢焊条，焊接部位应满焊且牢固。所有铁件必须刷两道防锈漆：饰面冲漆的品种、颜色均按工程设计。
5.4遮阳产品的选用。
移动首叶帘遮阳系统
见本图集第6~20页
遮阳板系统
见本图集第28~31页
金属硬卷帘遮阳系统
见本图集第21~27页
一体化遮阳保温窗
见本图集第32~34页
6施工安装
6.1外遮阳安装施工应符合现行行业标雅《建筑施工高处作业安全技术规范》IGI80和《施工现场临时用电安全技术规范》JGI46的有关规定。
6.2在避阳装置安装前，后置锚固件应在同条件的主体结构上进行现场见证拉拨试验，并应符合设计要求。6.3遮阳装置各项安装工作完成后，均应分别单独调试，再迹行整体运行调试和试运转。调试应达到遮阳产品伸展收回顺畅开启关闭到位，限位准确，系统无异响，整体运作协调，达到安装要求，并记录调试结果。
6.4电气安装应按设计进行，检查线路连接以及传感器位置是否正确。所使用的电机以及遮阳金属组件应有接地保护，线路接头应在室内设置接线盒，若设置在室外应采取防水措施。6.5电力驱动装置应符合《建筑迹阳产品电力驱动装置技术要求》JG/T276的要求，接地电阻应小于4$。应采用防护等级为IP45以上的电机，并设置满足电机工作要求的防水防尘罩壳。6.6避阳板的防雷设计应符合现行国家标准《建筑物防设计规范》GB50057和《民用建筑电气设计规范》JGJ16的有关规定。避阳板的最外侧构件应与主体结构的防雷体系可靠连接连接部位应消除非导电保护层。总说明
审校我国辉弱国校对倪耀东生设讯张荣涛尊肉图集号
15CJ52
7工程验收
7.1建筑外遮阻工程应作为建筑节能工程的分项工程进行验收。除符合本规程要求外，还应符合现行国家标准《建筑节能工程施工质量验收规程》GB50411和《建筑装饰装修工程质量验收规范》GB50210的相关规定。7.2进场安装的建筑遮阳产品及其附件的材料、品种，规格和性能应符合设计要求和相关标准规定。7.3遮阳装置的遮阳系数、抗风安全荷载，耐积雪安全荷载，耐积水荷载，机械耐久性应符合相关标推的规定和设计要求。7.4遮阳装置与主体结构的锚固连接应符合设计要求。7.5电力驱动装置应有接地指施。7.6递阳装置的启闭、调节等功能应符合相应产品要求。7.7设置风感应控制系统的速阳装置，风感应控制系统的品种、规格应符合设计要求和相关标准规定：风速测量的精度应符合设计要求，在危险风速下避阳装置应能按设计要求收回，
8其他
8.1本图集中除注明单位者外，其他均以毫米（mm）为单位8.2其他未尽事宜，均应按照国家现行标准执行。8.3本图集根据江苏爱握节能科技有限公司提供的技术资料编制，图集的解释由该公司负责。9详图索引方法
详图编号
15CT52
详图页次
总说明
审核张国辉弘润辉校对倪耀东强设计张荣涛张特调图集号
15CJ52
移动百叶遮阳帘说明
移动百叶帘是一种叶片可转动、可仲展、可收起的百叶帘。可水平安装，垂直安装，也能倾斜安装。有以下特点
1.每片叶片带拉紧装置技术，在受外力情况下（如人为拉拽、强风、雨雪等）拉紧装置自动张紧叶片，使叶片荷载加强，检测数据显示叶片抗风荷载大于2500Pa（该数据与叶片长度无关）。适用高层建筑。
2.整套传动系统采用干运行传动系统技术，防锈，耐腐蚀、抗老化等，有灰尘等粘附时能起到自润滑作用。整套系统免维护。3.干运行传动系统与电机齿合连接，百叶运行方向不受重力影响，可以任意方向安装。4.百叶之问使用硬铰链连接，较链采用了三点不在同一线上的专利技术，使得所有铰链能按预定方向稳定弯曲运行，运行稳定，强度提高，使用寿命延长。
5.整套系统都是道过电机硬连接，而电机有自锁功能。提高了整套系统的防撬功能。分类
移动百叶遮阳帘种类
A80系列
A150系列wwW.bzxz.Net
A200系列
A300系列
A500系列
B150系列
B200系列
B300系列
B500系列
C150系列
C200系列
C300系列
C500系列
D80系列
D200系列
D300系列
D400系列
D500系列
移动百叶遮阳帘说明
审核张国辉张国斯校对倪耀东 空设计张荣涛港肉图集号
15CJ52
驱动梁
百叶片
立面示意图
平面示意图
注：1.移动百叶开启方式主要分为两种，单扇开启和双扇对开。2.80型单网长度建议做到3求以内，其也装型直时最人可以做到m：比她6长的阳光顶就可以选择m对开的方式。最大可以做到12m对开。单扇利对开都是一套控制电机和系统。H
传动固定座，
结构梁
驱动梁
百叶片
412000
对开方式1
612000
驱动梁
对开方式2
移动百叶遮阳帘示意图
图集号
审核张国辉弘国辉校对倪耀东经博设计张荣涛肉页
15CJ52
A型80百叶
A型150百叶
A型200百叶
A型300百叶
A型500百叶
A型百叶规格尺寸
帘片厚度2mm
帘片厚度2.5mm
帘片厚度3mm
帝片厚度4mm
帘片厚度5mm
A80系列百叶帘参数
总高度
百叶收
起厚度
窗口采
光高度
窗宽M-5003000
A150系列百叶帘参数
总高度
百叶收
起厚度
窗口采
光高度
窗宽M-500~3000
A型移动百叶遮阳帘选用表
审核张国辉码润屏校对倪耀东生聘设计张荣涛 强图业号
15CJ52
A200系列百叶帘参数
总高度
百叶收
起厚度
窗口采
光高度
窗宽M=500~3000
A300系列百叶帘参数
总高度
百叶收
起厚度
窗口采
光高度
窗宽M=500~3000
A500系列百叶帘参数
总高度
百叶收
起厚度
窗口采
光高度
窗宽M=500~3000
A型移动百叶遮阳帘选用表
审核张国辉 弘国源校对倪耀东强潮库设计张荣涛强学街图集号
15CJ52
