【15CJ40-7】 建筑防水系统构造（七）

UiewLirrKaoeiAakAca
15CJ40-7
建筑防水系统构造（七）
参考图集
中国建筑标准设计研究院
15CJ40-7
建筑防水系统构造（七）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
UiwLirrkaoeiAakAca
主编单位
（七）
建筑防水系统构造
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司北京宇阳泽丽防水材料有限责任公司实行日期
二〇一五年五月一日
目录·
说明·
防水材料适用部位简介
防水层材料选用表，
屋面防水构造做法选用表
种植屋面、单层防水卷材屋面防水构造做法选用表·
平屋面防水节点大样
坡屋面防水节点大样
种植屋面防水节点大样
统一编号
图集号
GJCT-098
15CJ40-7
UiewliirKoeiAal
主编单位负素人油
主编单位技术负责人荐
技术审定人景杨遇义
设计负责人祖充起真飞
地漏、窗洞口防水节点大样
地下室底板、外墙防水构造做法选用表地下室顶板防水构造做法选用表地下室种植顶板防水构造做法选用表··地下室防水节点大样
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造·明挖，暗挖隧道防水构造
宇阳泽丽其他产品系列汇总表
··26
·++29
附录宇阳泽丽建筑防水材料主要性能指标目
审核王书苓基校对赵嘉飞起集飞设计焦曾世图集号
15CJ40-7
1概述
3适用范围
本图集主要介绍北京宇阳泽丽防水材料有限责任公司生产的湿铺/预铺渗透反应型自粘防水卷材系列、顽石家庭防水产品系列，CBS工程应用防水卷材/片材系列，CBS工程应用防水涂料系列、CBS金属屋面防水产品系列、CBS配套胶粘剂及密封材料。
2编制依据
《地下工程防水技术规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》GB50108-2008
GB50208-2011
GB50345-2012
GB50207-2012
GB50693-2011
JGJ155-2013
JGJ230-2010
JGJ/T235-2011
JGJ298-2013
《单层防水卷材屋面工程技术规程》JGJ/T316-2013
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容。限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。GiewLrrrKaoeiAak
适用于建筑的屋面、墙面、楼面、地下室、水池、游泳池等各部位的防水。也可用于地铁、下沉式道路和隧道等地下防水工程。
4图集内容
本图集主要介绍以下11种防水材料的应用和构造做法：（1）CBS-ZL818高分子自粘胶膜防水卷材：（2）CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材（3）CBS-ZL815湿铺渗透反应型高聚物改性沥青自粘防水卷材：
（4）CBS-ZL816渗透反应型高分子自粘胶膜防水卷材：（5）CBS-ZL817预铺渗透反应型高聚物改性沥青自粘防水卷材；
(6）CBS-ZL213喷涂速凝橡胶沥青防水涂料：（7）CBS-ZL206非固化橡胶沥青防水涂料：(8）CBS-ZL915聚氯乙烯（PVC）防水卷材：(9）CBS-ZL918热塑性聚烯烃（TPO)防水卷材：(10)CBS-ZL615耐根穿刺防水卷材：(11)CBS-ZL810自粘聚合物改性沥青防水卷材。说明
图集号
审核王书苓校对赵嘉飞花真飞设计焦冀曾世页15CJ40-7

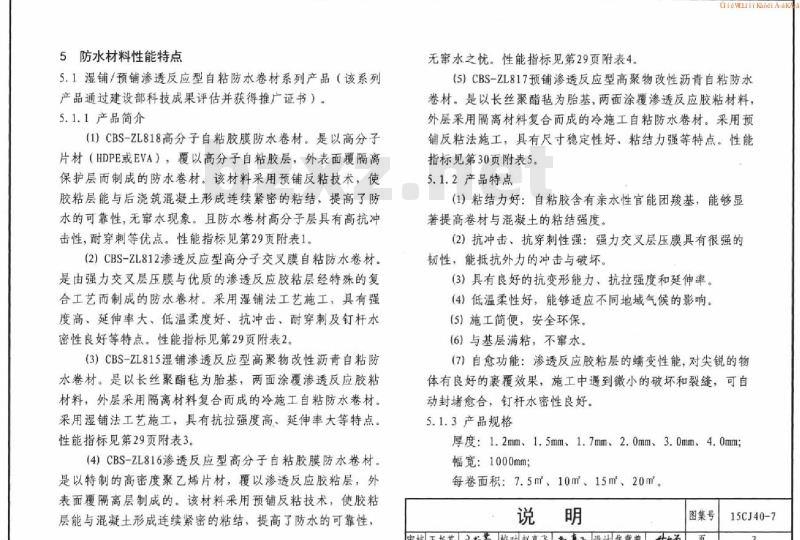

5防水材料性能特点
5.1湿铺/预铺渗透反应型自粘防水卷材系列产品（该系列产品通过建设部科技成果评估并获得推广证书）。5.1.1产品简介
（1）CBS-ZL818高分子自粘胶膜防水卷材。是以高分子片材（HDPE或EVA）覆以高分子自粘胶层，外表面覆隔离保护层而制成的防水卷材。该材料采用预铺反粘技术，使胶粘层能与后浇筑混凝土形成连续紧密的粘结，提高了防水的可靠性，无水现象。且防水卷材高分子层具有高抗冲击性，耐穿刺等优点。性能指标见第29页附表1。（2）CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材是由强力交叉层压膜与优质的渗透反应胶粘层经特殊的复合工艺而制成的防水卷材。采用湿铺法工艺施工，具有强度高，延伸率大，低温柔度好，抗冲击，耐穿刺及钉杆水密性良好等特点性能指标见第29页附表2。（3）CBS-ZL815湿铺渗透反应型高聚物改性沥青自粘防水卷材。是以长丝聚酯毡为胎基，两面涂覆渗透反应胶粘材料，外层采用隔离材料复合而成的冷施工自粘防水卷材。采用湿铺法工艺施工，具有抗拉强度高，延伸率大等特点。性能指标见第29页附表3。bzxz.net
（4）CBS-ZL816渗透反应型高分子自粘胶膜防水卷材。是以特制的高密度聚乙烯片材，覆以渗透反应胶粘层，外表面覆隔离层制成的，该材料采用预铺反粘技术，使胶粘层能与混凝土形成连续紧密的粘结，提高了防水的可靠性，无窜水之忧。性能指标见第29页附表4。iewkiAakn
(5）CBS-ZL817预铺渗透反应型高聚物改性沥青自粘防水卷材。是以长丝聚酯毡为胎基，两面涂覆渗透反应胶粘材料，外层采用隔离材料复合而成的冷施工自粘防水卷材。采用预铺反粘法施工，具有尺寸稳定性好、粘结力强等特点。性能指标见第30页附表5
5.1.2产品特点
(1）粘结力好：自粘胶含有亲水性官能团羧基，能够显著提高卷材与混凝土的粘结强度。(2）抗冲击、抗穿刺性强：强力交叉层压膜具有很强的韧性，能抵抗外力的冲击与破坏。（3）具有良好的抗变形能力，抗拉强度和延伸率。（4）低温柔性好，能够适应不同地域气候的影响。（5）施工简便，安全环保。
(6）与基层满粘，不窜水。
（7）自愈功能：渗透反应胶粘层的蠕变性能，对尖锐的物体有良好的裹覆效果，施工中遇到微小的破坏和裂缝，可自动封堵愈合，钉杆水密性良好。5.1.3产品规格
厚度：1.2mm、1.5mm.1.7mm2.0mm、3.0mm、4.0mm;幅宽：1000mm；
每卷面积：7.5m、10m15m、20m。·说明
图集号
审核王书苓校对赵嘉飞花真飞设计焦冀曾世页
15CJ40-7
5.2CBS-ZL213喷涂速凝橡胶沥青防水涂料5.2.1产品简介：喷涂速凝橡胶沥青防水涂料是一种橡胶改性沥青防水涂料，按施工方式分为喷涂型和刮涂型。其中喷涂速凝橡胶沥青防水涂料是双组分涂料，由特殊的合成橡胶乳液改性阴离子乳化沥青（A组分）和破乳剂（B组分）组成，该材料通过专用喷涂设备施工，在喷枪口外交叉混合，喷到基面后迅速破乳、凝胶，成膜，涂膜实干后能形成连续、致密、完整的弹性涂膜防水层。性能指标见第30页附表6。5.2.2产品特点：
（1）成膜速度快：采用双组分喷涂施工，配制了专门的破乳剂，利用了破乳促凝原理使产品迅速凝聚，成膜速度快，初凝时间仅3~5s
（2）弹性好：产品涂膜断裂伸长率超过1000%，弹性恢复率达90%以上。
（3）涂层可以包覆基底，实现涂层同基底之间的无缝连接：对于异型结构或形状复杂的基层施工更加简便可靠，具有卷材难以实现的不蜜水，不剥离特性，可实现真正意义上的“皮肤式”防水。
（4）抗穿刺性好：形成的涂膜强度大，具有优越的弹性和低温性能，从而具有良好的抗穿刺性能，并且具有一定的自愈合能力。
（5）耐温性好：可适应不同的地域，低温柔度可达到-40℃，耐高温可以达到160℃。
uiewLrKaoiAak
（6）耐化学性好：良好的耐化学腐蚀性，耐酸，碱、盐和氯，特别适用于化工行业、污水处理行业的罐体、结构等。（7）附着性高：与混凝土、木材、金属和玻璃等各种材料介质粘结良好、不剥离、不脱落。（8）施工简单，方便，效率高：可以在潮湿基面上施工适用于地下工程；可以采用喷涂，刷涂和刮涂等涂装方式，灵活简便。可以满足各种异型结构，如水落口、阴阳角、开裂部位等对防水作业的特殊要求：中间可以用玻纤网格布或聚酯无纺布做加强处理。
（9）安全环保：水性涂料无溶剂，无污染，施工过程无需加热，无明火，施工安全和可靠。环保性能达到《建筑防水涂料中有害物质限量》JC1066-2008的A级要求。5.3CBS-ZL206非固化橡胶沥青防水涂料5.3.1产品简介：非固化橡胶沥青防水材料是引进美国特种添加剂，自主研发的新型防水材料。该材料主要由橡胶改性沥青和特种添加剂等组成。通过精密加工工艺，制成具有高变性的膏状材料，在加热后形成流动性良好的液态防水涂料。本产品的涂层表面覆盖增强隔离层后，可单独作为一道防水层，但不能外露使用：与其相容的防水卷材复合使用，效果更好。性能指标见第30页附表7。5.3.2产品特点：
审核王书苓石校对赵嘉飞花真飞设计焦冀曾世场图集号
15CJ40-7
（1）良好的抗老化性：产品具有抗老化、抗酸、抗盐、抗腐蚀，能长期保持非固化状态。（2）良好的粘结性：产品可与多种建筑材料（如木材、水泥、金属，玻璃等）100%粘结不分离，俗称皮肤式防水，形成稳定、整体无缝的防水层，便于维护管理。（3）良好的自愈性：产品碰触即粘，当外界应力作用时：可立即产生形变，施工中遇砂子，钉子等硬物戳穿的孔洞能自愈合，施工及使用过程中即使出现防水层破损也能自行修复，保持防水层的完整性。
（4）良好的延伸性：产品延伸性好，对建筑后浇带，伸缩缝等特殊部位以及钢结构的热胀冷缩特点，有较好的防水效果。
（5）可在潮湿基面施工，施工过程如遇到雨水浸泡，也不会对已施工完毕的防水层造成破坏。（6）良好的环保性：产品无毒无污染，且闪点高。没有游离的的甲醛、苯、二甲苯等，各项有害物指标均低于国家标准。
5.4CBS-ZL915聚氯乙烯（PVC)防水卷材5.4.1产品简介：聚氯乙烯（PVC)防水卷材采用PVC树脂加入抗老化剂、抗紫外线剂、稳定剂等进口助剂，经挤出压延工艺制成的高分子防水卷材。性能指标见第30页附表85.4.2产品特点：
（1）拉伸强度高、延伸率高、热处理尺寸变化小。(2）焊接施工，牢固可靠且环保无污染。（3）低温柔性好，适应环境温差变化。（4）耐化学腐蚀性强。
(5）耐根系渗透性好，可用于种植屋面。（6）具有良好的可塑性，边角细节处理方便快捷。(7）维修方便，成本低廉。
uiewLirrKaoeiAakA
5.4.3产品规格：按产品的组成分为均质无复合的卷材（H），带纤维背衬复合的卷材（L）、织物内增强的卷材（P）玻璃纤维内增强卷材（G）玻璃纤维内增强带纤维背衬卷材（GL）。厚度为1.2mm、1.5mm1.8mm2.0mm。5.5CBS-ZL918热塑性聚烯烃（TPO)防水卷材5.5.1产品简介：热塑性聚烯烃（TPO）防水卷材是以热塑性聚烯烃（TPO)合成树脂为基料，以聚酯纤维网格织物、玻璃纤维织物作中间增强材料或带纤维背衬材料共同复合而成的片状可卷曲的防水卷材。可用于单层防水卷材屋面系统。性能指标见第31页附表9。
5.5.2产品特点：
（1）可形成高强度防水层，抵抗压力水能力强：耐腐蚀、耐霉菌。
（2）抗拉强度高，对基层收缩变形和开裂的适应能力强。说明
审核王书苓茶校对赵嘉飞走真飞设计焦冀普世图集号
15CJ40-7
（3）良好的耐高低温性能，冷热地区均适用，尤其适用于寒冷地区。
（4）高强度，耐穿刺，耐咯破、耐撕裂，耐疲劳。（5）施工性能好，且热接缝可靠耐久。（6）不含增塑剂，使用寿命长，耐老化性能好。5.5.3产品规格：厚度有1.2mm.1.5mm、1.8mm，2.0mm，幅宽2000mm，每卷面积40m。
按产品的组成分为均质卷材（H）：带纤维背衬卷材（L）织物内增强的卷材（P）。5.6CBS-ZL615耐根穿刺防水卷材5.6.1产品简介：产品包括SBS/APP改性沥青聚酯胎和复合铜胎基耐根穿刺防水卷材。产品应用性能符合《种植屋面用耐根刺防水卷材》JC/T1075-2008标准要求。聚合物改性沥青耐根穿刺防水卷材以复合铜胎和聚酯纤维毡为胎基，以添加含有化学阻根剂的SBS/APP改性沥青为涂盖材料，以聚乙烯膜，细砂或矿物粒料为隔离材料的具有优异阻根性能的防水卷材，产品除具有优异的防水性能外，因在卷材中复合铜胎胎基或以因在SBS/APP改性沥青中掺有特殊的化学阻根剂，可有效阻止植物根系穿透防水层，从而保证防水层防水材料的使用寿命。性能指标见第31页附表105.6.2产品特点
uiewLrrKaoiAak
（1）具有防水和阻止植物根穿透双重功能，能够承受植物根须穿刺，长久保持防水功能。（2）采用进口化学阻根剂制成的改性沥青既耐植物根穿刺，又不影响植物根正常生长，且对环境无污染。（3）抗拉强度高，延伸率大，对基层收缩变形和开裂的适应能力强。
（4）良好的耐高低温性能，冷热地区均适用。（5）耐腐蚀、耐霉菌、耐候性好（6）热熔法施工，施工方便且热接缝可靠耐久。5.6.3产品规格：厚度为4mm，含化学阻根剂，聚酯胎和复合铜胎。
5.7CBS-ZL810自粘聚合物改性沥青防水卷材5.7.1产品简介：无胎自粘橡胶沥青防水卷材是以沥青为基料，SBS为改性剂，并掺入增塑剂，增粘剂及填充材料：聚乙烯膜，铝箔为上表面材料或无表面覆盖材料（双面冷自粘），底表面或上下表面覆盖涂硅隔离防粘材料制成。聚酯胎自粘防水卷材以聚合物改性沥青为基料，采用聚酯胎为胎体，粘贴背面覆以防粘材料的增强自粘防水卷材。性能指标见第31页附表11。
申核王书苓茶校对赵嘉飞花集飞设计焦冀普世图集号
15CJ40-7
5.7.2产品特点：
1）冷施工：不用明火，不用粘结剂，无污染，属于环保型产品。
（2）抗拉强度高、并具较大延伸率，对基层伸缩或开裂变形的适应性强。
(3）聚酯纤维毡作胎基，抗疲劳、抗穿刺、耐腐蚀。（4）自粘沥青涂层具有良好的低温柔韧性（-20~-30℃）。（5）粘接性能好，并具有自愈功能，卷材与基层满粘结。5.7.3产品规格：
（1）无胎厚度有：1.2mm、1.5mm、2.0mm单、双面自粘，I型
(2）聚酯胎厚度有：2.0mm3.0mm4.0mm；单、双面自粘，I、I型。
注：聚酯胎2.0mm自粘卷材只有I型。6储存与运输
卷材应贮存在干燥，通风的坏境下，储存温度不超过40℃，贮存时应立放于平整的地方，卷材在载荷作用下易发生变形，uiekaociAak
堆放高度不超过两层。卷材禁止与有机溶剂，酸、碱、油类物质接触，远离热源，避免阳光曝晒和雨淋。卷材运输时应平放，不得倾斜或交叉横压，防水淋，必要时加盖布。防水涂料属于非危险品，可按一般货物运输，运输时应防冻、防止雨淋、暴晒、挤压、碰撞，保持包装完好无损。防水涂料在存放时应保证通风、干燥，防止日光直接照射，袋装粉料应架空防潮，储存温度不得低于5℃。7其他
7.1本图集中除注明单位者外，其他均以毫米（mm）为单位。7.2其他未尽事宜，均应按照国家现行标准执行。7.3本图集根据北京宇阳泽丽防水材料有限责任公司提供的技术资料编制，图集的解释由该公司负责。8详图索引方法
15CJ40-7
15CJ40-7
防水做法编号
十页次
节点构造编号
一页次
图集号
审核王书苓校对赵嘉飞起美飞设计焦冀曾好页
15CJ40-7
材料代号
CBS-ZL818
CBS-ZL812
防水材料名称
高分子自粘胶膜防水卷材
渗透反应型高分子交叉膜自粘防水卷材湿铺渗透反应型高聚物改性沥青自粘防水卷材CBS-ZL815
CBS-ZL816
CBS-ZL817
CBS-ZL213
CBS-ZL206
CBS-ZL915
CBS-ZL918
CBS-ZL615
CBS-ZL810
CBS-ZL205
CBS-ZL201
CBS-ZL202
CBS-ZL219
CBS-ZL910
渗透反应型高分子自粘胶膜防水卷材湿铺渗透反应型高聚物改性沥青自粘防水卷材喷涂速凝橡胶沥青防水涂料
非固化橡胶沥青防水涂料
聚氧乙烯（PVC)防水卷材
热塑性聚烯烃（TPO)防水卷材
耐根穿刺防水卷材
自粘聚合物改性沥青防水卷材
聚氨酯防水涂料
丙烯酸防水涂料
聚合物水泥基（JS）防水涂料
水泥基渗透结晶型防水涂料
塑料防护排水板
防水材料适用部位简介
地下室
坡屋面
平屋面
注：1.本页为企业主要防水材料适用部位选用简介，其他产品汇总表见本图集第28页。2.喷涂速凝橡胶沥青防水涂料和聚氨酯防水涂料用于非饮用水的水池单层
适用范围
厨卫间
水池及
人工湖
防水材料适用部位简介
审核王书苓茶校对赵嘉飞起集飞设计焦冀曾外墙
图集号
uiewLiirKaociA-ak
15CJ40-7
索引号
防水层材料
平屋面工程防水层材料选用表（I级）索引号
①>1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材②>1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材①3.0厚CBS-ZL815湿铺渗透反应型高聚物改性沥青自粘防水卷材3.0厚CBS-ZL815湿铺渗透反应型高聚物改性沥青自粘防水卷材①3.0厚CBS-ZL810单面自粘聚酯胎改性沥青防水卷材3.0厚CBS-ZL810双面自粘聚酯胎改性沥青防水卷材≥1.5厚CBS-ZL810单面自粘改性沥青防水卷材（无胎）②>1.5厚CBS-ZL810双面自粘改性沥青防水卷材（无胎）①4.0厚（或3.0厚）CBS-ZL611SBS改性沥青防水卷材②>1.5厚CBS-ZL206非固化橡胶沥青防水涂料①>1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材②
1.5厚CBS-ZL206非固化橡胶沥青防水涂料①3.0厚CBS-ZL810双面自粘聚酯胎改性沥青防水卷材②>1.5厚CBS-ZL206非固化橡胶沥青防水涂料①1.5厚CBS-ZL810双面自粘改性沥青防水卷材（无胎）②>1.5厚CBS-ZL206非固化橡胶沥青防水涂料①0.9厚CBS-ZL912聚乙烯丙（涤）纶复合防水卷材+>1.3厚粘结料
②1.5厚CBS-ZL206非固化橡胶沥青防水涂料①>1.5厚CBS-ZL810双面自粘改性沥青防水卷材（无胎）②>1.5厚CBS-ZL213喷涂速凝橡胶沥青防水涂料注：①表示位于上层的防水层：②表示位于下层的防水层W1-11
防水层材料
uiewLiriKaoeiA-a
①3.0厚CBS-ZL810双面自粘聚酯胎改性沥青防水卷材②>1.5厚CBS-ZL213喷涂速凝橡胶沥青防水涂料①1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材②1.5厚CBS-ZL213喷涂速凝橡胶沥青防水涂料①3.0厚CBS-ZL810双面自粘聚酯胎改性沥青防水卷材②1.5厚CBS-ZL205单组分聚氨酯防水涂料①>1.5厚CBS-ZL810双面自粘改性沥青防水卷材（无胎）②≥1.5厚CBS-ZL205单组分聚氨酯防水涂料①1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材②>1.5厚CBS-ZL205单组分聚氨酯防水涂料①>1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材②≥1.0厚CBS-ZL219水泥基渗透结晶型防水涂料①3.0厚CBS-ZL810双面自粘聚酯胎改性沥青防水卷材②>1.0厚CBS-ZL219水泥基渗透结晶型防水涂料>3.0厚CBS-ZL213喷涂速凝橡胶沥青防水涂料>1.5厚CBS-ZL915聚氯乙烯（PVC)防水卷材>1.5厚CBS-ZL918热塑性聚烯烃（TPO）防水卷材①>0.9厚CBS-ZL912聚乙烯丙（涤）纶复合防水卷材+1.3厚粘结料
②>1.5厚CBS-ZL213喷涂速凝橡胶沥青防水涂料防水层材料选用表
审核王书苓校对赵嘉飞花真设计焦冀世图集号
15CJ40-7
索引号
平屋面工程防水层材料选用表（ⅡI级）防水层材料
≥1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材3.0厚CBS-ZL815湿铺渗透反应型高聚物改性沥青自粘防水卷材3.0厚CBS-ZL810单面自粘聚酯胎改性沥青防水卷材>2.0厚CBS-ZL810单面自粘改性沥青防水卷材（无胎）》1.2厚CBS-ZL915聚氯乙烯（PVC）防水卷材>1.2厚CBS-ZL918热塑性聚烯烃（TPO）防水卷材>2.0厚CBS-ZL205单组分聚氨酯防水涂料>2.0厚CBS-ZL213喷涂速凝橡胶沥青防水涂料单层防水卷材屋面防水工程防水层材料选用表（I级）索引号
索引号
防水层材料
>1.5厚CBS-ZL915聚氯乙烯（PVC）防水卷材>1.5CBS-ZL918热塑性聚烯烃（TPO）防水卷材>3.0厚CBS-ZL213喷涂速凝橡胶沥青防水涂料坡屋面防水工程防水层材料选用表（一级）防水层材料
>1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材>1.5厚CBS-ZL810单面自粘改性沥青防水卷材（无胎）>2.0厚CBS-ZL213喷涂速凝橡胶沥青防水涂料>2.0厚CBS-ZL206非固化橡胶沥青防水涂料+增强覆面隔离层uiewLirrKaoeiAak
种植屋面、地下室种植顶板工程防水层材料选用表索引号
防水层材料
①4.0厚CBS-ZL615耐根穿刺防水卷材②4.0厚CBS-ZL611弹性体改性沥青防水卷材①4.0厚CBS-ZL615耐根穿刺防水卷材②2.0厚CBS-ZL206非固化橡胶沥青防水涂料①4.0厚CBS-ZL615耐根穿刺防水卷材②>2.0厚CBS-ZL213喷涂速凝橡胶沥青防水涂料①4.0厚CBS-ZL615耐根穿刺防水卷材ZW-4②3.0厚CBS-ZL815湿铺渗透反应型高聚物改性沥青自粘防水卷材
①4.0厚CBS-ZL615耐根穿刺防水卷材②>1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材①1.2厚CBS-ZL915聚氯乙烯（PVC）防水卷材ZW-6②>1.5厚CBS-ZL812渗透反应型高分子交叉膜自粘防水卷材①1.2厚CBS-ZL915聚氯乙烯（PVC）防水卷材ZW-7
②>2.0厚CBS-ZL213喷涂速凝橡胶沥青防水涂料①1.2厚CBS-ZL919高密度聚乙烯土工膜ZW-8②>2.0厚CBS-ZL213喷涂速凝橡胶沥青防水涂料注：①表示位于上层的防水层：②表示位于下层的防水层防水层材料选用表
审核王书苓校对赵嘉飞嘉飞设焦冀曾世场图集号
15CJ40-7
