【15CJ55】 聚酯防腐板建筑构造

15CJ55
聚酯防腐板建筑构造
参考图集
中国建筑标准设计研究院
15CJ55
聚酯防腐板建筑构造
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
主编单位
聚酯防腐板建筑构造
中国建筑标准设计研究院有限公司成都禾田科技有限公司
实行日期
二〇一五年五月十日

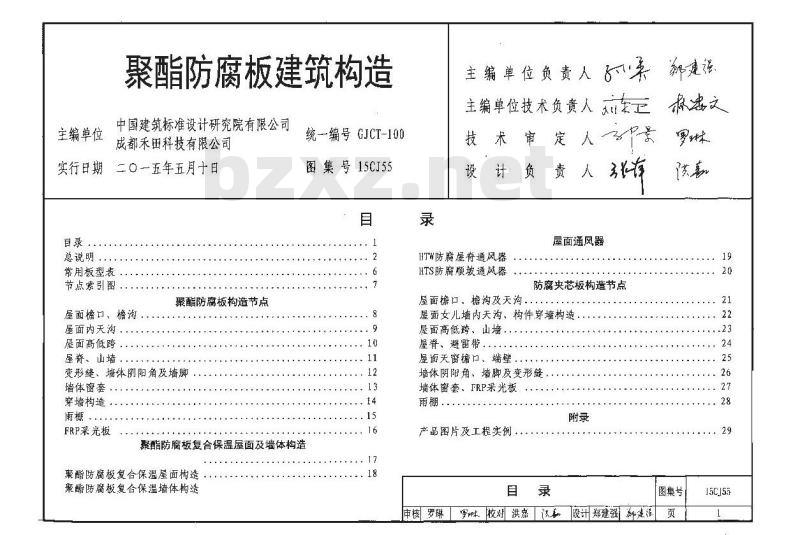

司录．.
总说明
常用板型表
节点索引图
聚酯防腐板构造节点
屋面檐、檐沟
屋面内天沟
屋面高低跨
屋脊、山墙
变形缝、墙体阴阳角及墙脚
墙体窗套
穿墙构造
FRP采光板
统-编号GJCT-100
图集号15CJ55
聚酯防腐板复合保温屋面及墙体构造聚酯防腐板复合保温屋面构造
聚酪防腐板复合保温墙体构造
主编单位负责人8案
主编单位技术负责人就东工求惠文技术审定人？
设计负责人
屋面通风器
1TW防腐屋脊通风器
HTS防腐顺玻通风器
防腐央芯板构造节点
屋面檐口、檐沟及天沟
屋面女儿墙内天沟、构件穿墙构造屋面高低跨、山墙.
屋脊、避雷带．
屋面天窗檐口、端壁
墙体阴阳角、墙脚及变形缝
墙体窗套、FRP采光板
产品图片及工程实例
市核罗琳
校划洪帛浅善
段讯郑建强
图集号
15CJ55

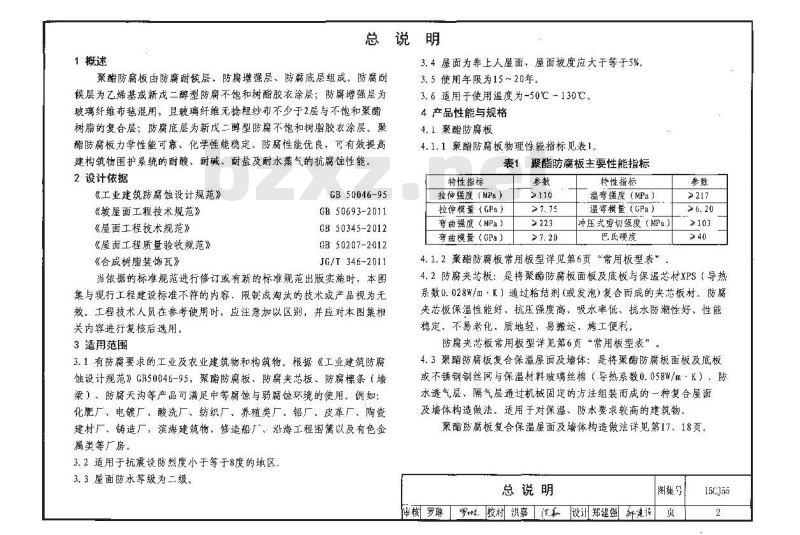

1概述
总说明
3.4屋面为非上人屋面，屋面坡度应大于等于5%，聚酯防腐板由防腐耐候层、防腐增强层、防腐底层组成。防腐耐侯层为乙烯基或新戊二醇型防腐不饱和树酯胶衣涂层；防腐增强层为玻璃纤维布毡混用，且玻璃纤维无捻粗纱布不少于2层与不饱和聚酯树脂的复合层；防腐底层为新戌二醇型防腐不饱和树脂胶衣涂层。聚酯防腐板力学性能可靠、化学性能稳定防腐性能优良，可有效提高建构筑物围护系统的耐酸、耐碱、耐盐及耐水蒸气的抗腐蚀性能2 设计依据
《工业建筑防腐蚀设计规范》
《坡屋面工程技术规范》
《屋面工程技术规范》
《屋面工程质量验收规范》
《合成树脂装饰瓦》
GB50046-95
GB 50693-2011
GB 50345-2012
GB 50207-2012
JG/T 346-2011
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品视为无效。工程技术人员在参考使用时，应注意加以区别，并应对本图集相关内容进行复核后选用。
3适用范围
3.1有防腐要求的工业及农业建筑物和构筑物，根据《工业建筑防腐蚀设计规范》GB50046-95，聚防腐板、防腐夹芯板、防腐条（墙梁）、防腐天沟等产品可满足中等蚀与弱腐蚀环境的使用。例如：化肥厂、电镀厂、酸洗厂、纺织厂、养殖类厂、铝厂、皮革厂、陶瓷建材厂、铸造厂，滨海建筑物、修造船厂、沿海工程围篇以及有色金属类等厂房。
3. 2 适用于抗震设防烈度小于等于8度的地区，3. 3 屋面防水等级为二-级。
3.5使用年限为15～20年。
3. 6 适用于使用温度为-50℃ ~130℃。4产品性能与规格
4.1 聚酯防腐板
4. 1. 1 聚醋防腐板物理性能指标死表1表1聚酯防腐板主要性能指标
特性指标
拉伸强度（MPa）
拉伸模量（GPa）
弯曲强度（MPa）
弯曲模量（GPa）
转性指标
温弯强度（MPa）
温弯模鱼（CPa）
冲压式旁划强度（MPa）
巴氏硬度
4. 1.2案酯腐板常用板型详见第6页“常用板型表”。参数
4.2防腐夹芯板：是将聚酯防腐板面板及底板与保温芯材XPS【导热系数0.028/mK）通过粘结剂(或发泡)复合而成的夹芯板材。防腐夹芯板保温性能好、抗压强度高、吸水率低、抗水防潮性好、性能稳定、不易老化、质地轻、易搬运、施工便种。防腐夹芯板常用板型详见第6页“常用板型表”。4.3聚酯板复合保温屋面及墙体：是将聚酯防腐板面板及底板或不锈钢钢丝网与保温材料玻璃丝棉（导热系数0.058%/m·K）：防水透气层，隔气层通过机械固定的方法组装而成的一种复合屋面及墙体构造做法。适用于对保温、防水要求较高的建筑物。聚酯防腐板复合保温屋面及墙体构造做法详见第17、18页。总说明
审核罗琳事林校对洪嘉漢设训郑建强邻建语图集凸

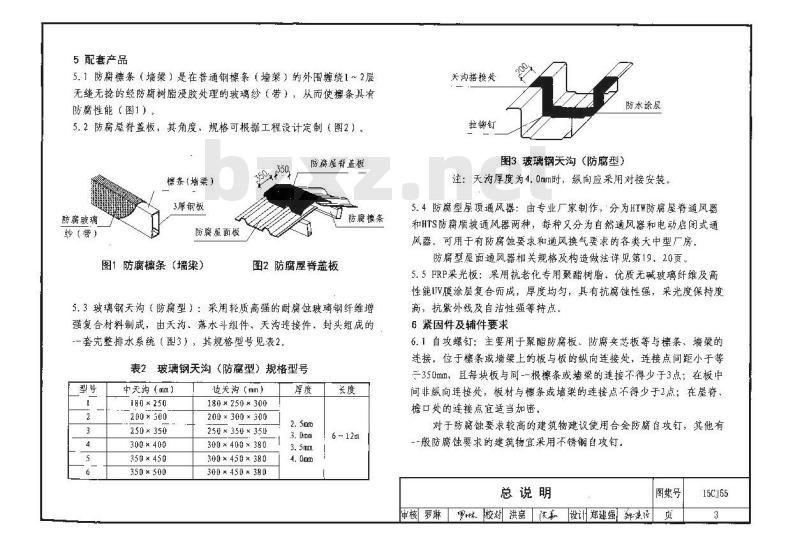

5配套产品
5.1防腐榛条（墙梁）是在普通钢橡条（墙梁）的外围缠绕1～2层无缝无捻的经防腐树脂浸胶处理的璃纱（带），从而使擦条具有防腐性能（图1）。
5.2防腐屋脊盖板，其角度、规格可根据工程设计定制（图2）。550%350
橡条(埗梁)
防腐玻璃
纱（带）
3厚钢板
卤腐屋面板
图1防腐標条（墙梁）
防腐崖脊盖板
防腐標条
图2防腐屋脊盖板
5.3玻璃钢天沟（防腐型）：采用轻质高强的耐腐蚀玻璃钢纤维增强复合材料制成，由天沟、落水斗组件、天沟连接件、封头组成的-一套完整排水系统（图3），其规格型号见表2。表2玻璃钢天沟（防腐型）规格型号型号
中天沟（mm）
180×250
200×300
250×350
300×400
350×450
350×500
边天沟（mm）
180×250×300
200 × 300 × 300
250 × 35u× 35
300×400×380
300×450×380
300 × 450 × 380
6 ~120l
天沟搭接处
拉铆钉
防水涂晨
图3玻璃钢天沟（防腐型）
注：天沟厚度为4.0mm时，纵向应采用对接安装。5.4防腐型屋顶通风器：由专业厂家制作，分为HTW防腐屋脊通风器和HTS防腐顺坡通风器两种，每种又分为自然通风器和电动启闭式通风器。可用于有防腐蚀要求和通风换气要求的各类大中型厂房。防腐型屋面通风器相关规格及构造做法详见第19、20页。5.5FRP采光板：采用抗老化专用聚酯树脂、优质无碱玻璃纤维及高性能UV膜涂层复合而成，厚度均勾，具有抗腐蚀性强，采光度保持度高，抗紫外线及自沾性强等特点。6紧固件及辅件要求
6.1自攻螺钉：主要用于聚酯防腐板、防腐夹芯板等与榛条、墙梁的连接。位于榛条或墙梁上的板与板的纵向连接处，连接点间距小于等二35Umm，且每块板与间--根擦条或墙梁的连接不得少于3点；在板中间非纵向连接处，板材与榛条或墙梁的连接点不得少于2点；在屋脊、檐口处的连接点宦适当加密。
对于防脑蚀要求较高的建筑物建议使用合金防脑白攻钉，其他有--般防腐蚀要求的建筑物宜采用不锈钢自攻钉。总说明
审核罗琳味校对洪亮该善设训郑建强郑速形图巢号
15CJ55
6.2拉铆钉：主要用于板与板的连接，拉铆钉间距--般为100~500mm本图除注明外均为250mm。
6.3泛水板、包角板、封檐板等，角度规格根据现场测量设计定制。规格较大时可采用防腐聚酯板定制成型。当采用金属板时，金属板厚度宜为0.8~1.2mm，热镀锌量不宜小于50μm。对于建设标准较高的项目，可采用铝塑板。
6、4其他辅材包括：
密封胶带：MF8501丁基橡胶密封胶带；密封条：1 0mm×2 0mm软质聚氨酯密封胶条;泡沫堵头：软质聚氨酯制品，不于胶粘贴：密封胶：聚硫、硅酮或其他优质中性耐候密封胶7施工安装说明
7.1聚瞻防腐板施工安装说明
7.1.1聚酯防腐板的纵向搭接（图4）：应位于擦条或墙梁处，两块板均应伸至支承构件上。搭接长度：屋面坡度小于等于10%时，搭揭长度不宜小于250 mml，屋面坡度大于10%时，搭接长度不宜小于200mm；墙板的搭接长度均不宜小于120 mm，屋面搭接时，板间需设通长密封胶带
7.1.2聚酯防腐板的横向搭接（图5）：方向宜与主导向--致，搭接长度不小于一个波长。搭接部位设通长密封胶带。>200（250）
(≥100(150100
拉铆钉
外涂密封胶
密封胶带
通长设置
自攻螺钉
聚酯防腐板
防腐標杂
图4聚酯防魔板纵向搭接示意图
板与板之间设置
通长密封皎带
聚荫防腐板
防腐標条
白攻(条之间)
板与板用拉铆钉违接
图5聚酯防腐板横向搭接示意图
7.2 防腐夹芯板施工安装说明
7.2.1防腐夹芯板屋面的纵向搭接（图6）：应位于擦条处，两块板均应伸至支承构件上，每块板支座长度大于等于50mm，为此搭接处应改用双擦或掠条--侧加焊通长角钢。搭接长度：屋面坡度小于等于10%时，搭接长度不宜小于25mm；屋面坡度大于10%时，搭接长度不宜小于200mm。搭接部位均应设密封胶带。自攻螺钉
拉钾钉
外涂密封胶
密封胶带
通长设置
200（250）
附加防腐擦条
防腐夹芯板
屋面板乐盖
穿封条通长设置
防腐襟条
图6防腐夹芯板屋面纵向搭接示意图总说明
审核罗琳林校对洪嘉读设计郑建强新通福图集号
15CJ55
7.2.2腐夹芯板屋面的横向搭接（图7）：搭接长度不小于--个波长，搭接部位设通长窑封胶带、自攻螺钉
通常密封条
防腐夹芯板
防腐条
屋面板压盖
板间密封胶
图7防腐夹芯板屋面横向搭接示意图7.2.3防腐夹芯板墙面的连接（图8）：防腐夹芯板墙面的连接方式为插接，墙板应尽量采用横向插接，避免纵向连接。连接方向宜与主导风向一-致。
防腑夹芯板
自攻螺钙
板阿密封胶带
防腐墙梁
图8防腐夹芯板墙面横向插接示意图7.3玻璃钢天沟（防腐型）施工安装说明7.3.1天沟的安装方法：安装天沟时，应将天沟搭接处的表面保护膜打掉，以便更好地做防水处理，天沟单边搭接为200mm，铆钉需铆在搭接正中位置；防腐天沟需增加托梁，托梁间距为1.5～2.0m；天沟安装完毕后做基层处理和防水涂层。7.3.2天沟的基层处理和防水涂层：（1）防水漆层前应仔细检查天沟，确保天淘年固且表面无冰冻物、灰尘及杂质，否则应在适当位置加装紧固件并清除表面污物。（2）天沟搭接处先涂一层基层涂料，在其仍为湿润时：裁剪相同尺寸，形状适合的缝织聚酯布铺二其上，使基层涂料充分侵润缝织聚酯布并确保不起泡：不起皱。24h后可调合、淤刷天沟表面涂料落水斗处理与天沟搭接处望同)。
7.3.3天沟施工其他注意事项
（1）气温低于5℃或预计涂刷涂料6h内有降雨时禁止施工,（2）防水工必须缅密实压乎，不得出现空鼓。（3）表面涂料应在缝织聚酯布粘贴12h以后涂刷，建议不要超过48h，（4）施工完毕注意做好防护工作，72h内、实干前，不要踩踏破坏。8其他
8.1本图集所示聚酯防腐板、防腐夹芯板、防腐擦条、玻璃钢天沟（防离型）等防腐产品，可根据实际工程需求选择使用或多种合使用，具体选用产品见实际工程设计。
产品的选用还应符合建筑防火设计的相关规定。8.2本图集所注尺寸均以毫米（m）为单位。8.3本图集索引说明
详图号
15CJ55
图集号
Y又详图页次
总说明
15CJ55
图集号
核罗琳罗琳校剂洪嘉孩善
设郑建强舒建语
当页图示
详图页次
图集号
15CJ55
屋面板
墙面板
屋面板
墙面板
840型
960型
760型
820型
900型
断面尺寸
断面尺
+65 #65 +75,
888888883888888
面板厚度
底板厚度
常用板型表
XPS厚度
运输范围内
≤11m
图集号
审核罗琳掌校对洪嘉该设讯郑建强建页
适用槐距
适用距
[5CJ55
26大12
（25元
59大22
B21223
27大13天13
A24YR22
16大27
节点索引图
注：A为聚醋防腐板构造节点；B为防腐夹芯板构造节点，ASYB1B
11大24）
8大22大24
8大21
节点索引图
10人10人23
中核罗琳【罗校对洪嘉「孩斯设计郑建强都建福20422YB20
3人人27
图集号
避雷带支架
拉钢钉
屋面封檐板
≤300
聚鞘防腐板墙体
丁基橡胶圈
泡沫堵头[
白攻螺钉
聚酯防脑板屋面
防腐擦条
防腐墙梁
聚酯防腐板堪体此图集内容来自标准下载网
泡沫堵头
防腐谱梁
封檐板
分水线纵坡0. 5%
结构胶
玻璃钢专用雨水口
内天沟
拉铆钉
当攻螺钙
泡沫堵头
防腐粿条
玻璃钢防腐天沟
错沟支托
白攻螺钉
包焦板
拉铆钉
溢水 [ 50 × 1 (
间距6000
玻璃钢防腐天沟
聚酯防腐板墙体
玻璃钢专用雨水口
泡沫堵头
拉铆钉
聚酯防腐板屋面
分水纵坡0.5%
结构胶
150~200
溢水口
屋面檐口、檐沟
审核罗琳「甲蛛悦对洪嘉该新设讯郑建强密建强自攻螺钉
防离擦条
玻璃钢防腐天沟
檐沟支托
防腐墙梁
聚酯防腐板墙体
图集号
15CJ55
宜攻螺钉
聚酯腐板屋面
泡沫猪头
防腐棕条
玻璃钢防离关沟
玻璃钢专用雨水口
拉铆钉
女儿堪盖板
自攻螺钉
聚酯防腐板培体
女儿墙立柱
女儿墙内天沟
结莉胶
注：天沟断面，雨水管直径及间距按工程设计。50
聚酯防腐板墙体
密封胶
泡沫堵头
拉铆钉
溢水50×100
间距60n心
结构胶
3浮不锈钢板
审核罗琳
1:3水泥砂浆
密封膏
泛水板
泡沫堵头
封檐板
拉铆钉
聚酯防腐板屋面
膨胀螺栓
分水线织披0.5%
内天沟
屋面内天沟
结构胶
当攻螺钉
防腐檬·条
玻璃钢防离天沟
檐沟支托
玻璃钢专用画水让
图集号
事校对洪嘉该设计郑建强郊是
15CJ55
膨胀螺栓
膨胀螺栓
1:3水泥砂浆
密封胶
泛水板
高低跨
泛水板
白攻螺钉
泡沫堵头
拉镶针
聚酯防腐板屋面
挡水板
防腐檬条
1:3水泥砂浆
骼封胶
泛水板
泛水板
自攻螺钉
聚酯防腐板屋面
防腐榛条
高低跨
防腐墙粱
聚酯防腐板墙体
防腐墙梁
聚酯防腐板培体
聚酯防离板墙体
白攻螺钉
泡沫堵头
防腐擦条
高低跨
聚酯防腐板屋面
高低跨
屋面高低跨
泛水板
自攻螺钉
通长密封胶带
聚酯防腐板屋面
聚酯防腐板墙体
白攻螺钉
泡沫堵头
审核罗琳林校对洪嘉茂善设训郑建强新建语室外
泛水板
自攻螺钉
泡沫堵头
拉铆钉
档水板
防腐条
图集号
15CJ55
