【15CJ61】 DFZ防水保温一体化系统

15CJ61
DFZ防水保温一体化系统
参考图集
中国建筑标设计研究院
15CJ61
DFZ防水保温一体化系统
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
主编单位

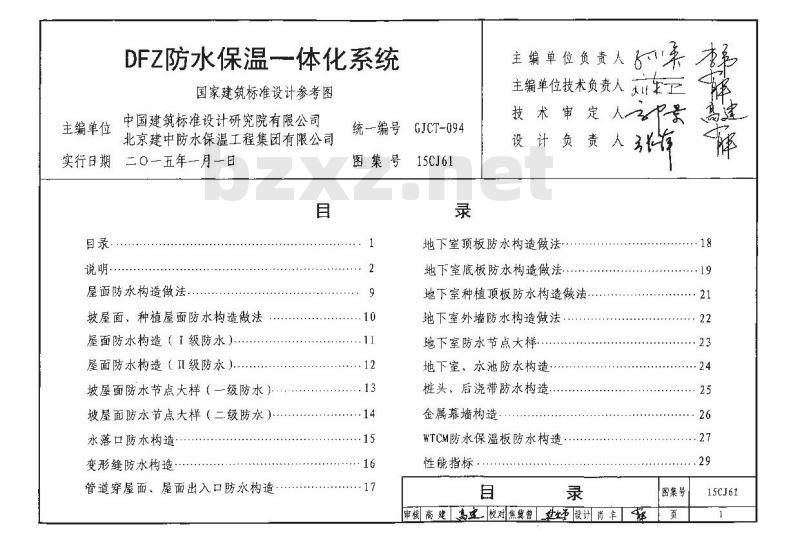

DFZ防水保温一体化系统
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司北京建中防水保温工程集团有限公司实行日期二〇－一五年一月－日目
说明·
屋面防水构造做法.
坡屋面、种植屋面防水构造做法屋面防水构造（I级防水）
屋面防水构造（II级防水）.
坡屋面防水节点大样（一级防水）坡屋面防水节点大样（二级防水）水落口防水构造·
变形缝防水构造：
管道穿屋面、屋面出入口防水树造统—编号GJCT-094
图集号
15CJ61
主编单位负责人8案
主编单位技术负责人东工
技术审定人
设计负责人张
地下室顶板防水构造做法
地下室底板防水构造做法
地下室种植顶板防水构造做法
地下室外墙防水构造做法：
地下室防水节点大样
地下室，水池防亦构造
桩头、后浇带防水构造
金属幕墙构造
WTCM防水保温板防水构造
性能指标
核高建高建校对焦曾世迎设训肖丰择1
【图集号
15CJ61

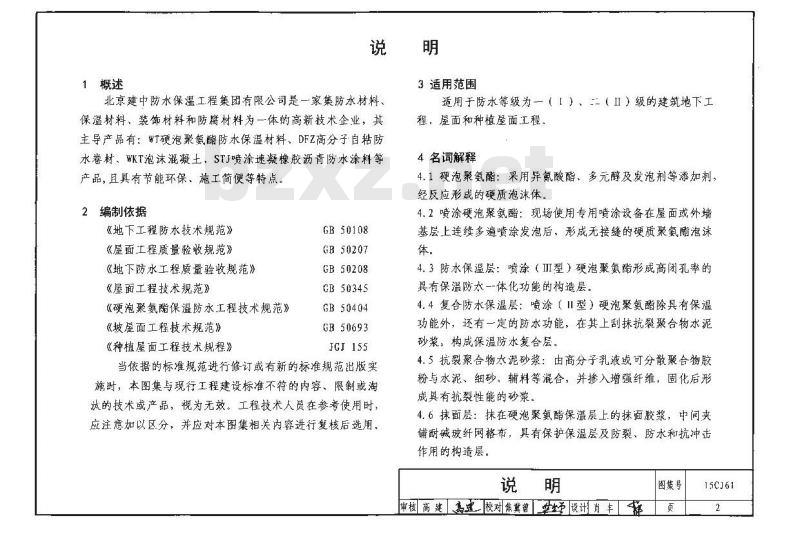

1概述
3适用范围
北京建中防水保温工程集团有限公司是一家集防水材料、保温材料、装饰材料和防腐材料为一-体的高新技术企业，其主导产品有：WT硬泡聚氨醋防水保温材料、DFZ高分子自粘防水卷材、WKT泡沫凝土、STJ喷涂速凝橡胶沥青防水涂料等产品，且具有节能环保、施工简便等特点。2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验驳规范》《屋面工程技术规范》
《硬泡聚氨酯保温防水工程技术规范》《坡屋面工程技术规范》
《种植屋面工程技术规程》
GB 50108
GB50207
GB50208
TB50345
GB50404
GB50693
JCJ155
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘然的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。适用于防水等级为-（「）-（II）级的建筑地下工程，屋面和种植屋面工程。
4名词解释
4.1硬泡聚氨酯：采用异氰酸酯、多元醇及发泡剂等添加剂，经反应形成的硬质泡沫体。
4.2喷涂硬泡聚氨酯：现场使用专用喷涂设备在屋面或外墙基层上连续多遍喷涂发泡后，形成无接缝的硬质聚氨酯泡沫体。
4.3防水保温层：喷涂（III型）硬泡聚氨酯形成高闭孔率的真有保温防求一-体化功能的构造层。4.4复合防水保温层：喷涂（Ⅱ型）硬泡聚氨酯除具有保温功能外，还有一定的防水功能，在其上刮抹抗裂聚合物水泥砂浆，构成保温防水复合层。
4.5抗裂聚合物太泥砂浆：由高分子乳液或可分散聚合物胶粉与水泥、细砂、辅料等混合，并掺入增强纤维，固化后形成具有抗裂性能的砂浆。
4.6抹面层：抹在硬泡聚氨酯保温层上的抹面胶浆，中间夹铺耐碱玻纤网格布，具有保护保温层及防裂、防水和抗冲击作用的构造层。
审核商建高建校对焦翼曾平经设计肖丰择图集号
15CJ61

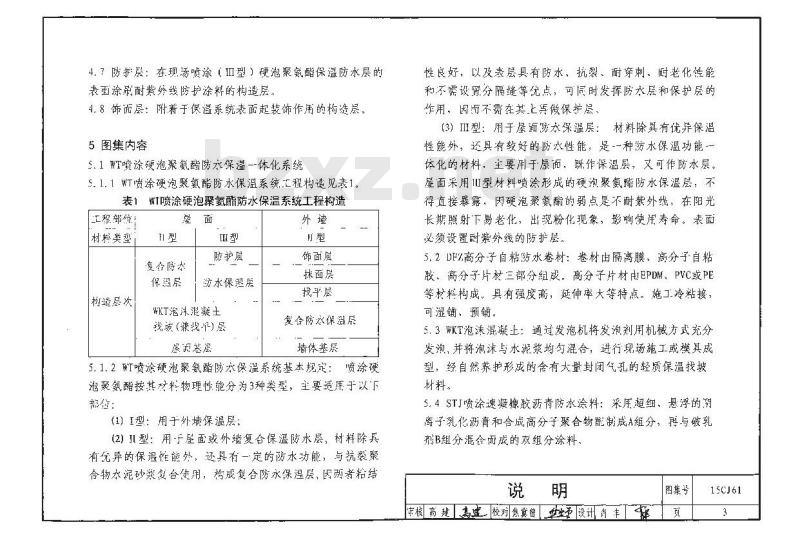

4.7防扌层：在现场喷涂（IⅡ型）硬泡聚氨酯保温防水层的表面涂刷耐紫外线防护涂料的构造层，4.8饰面层：附着于保温系统表面起装饰作用的构造层。5图集内容
5.1WT喷涂硬泡聚氨酯防太保温--体化系统5.1.1WT喷涂硬泡聚氨酯防水保温系统二程构造见表1。表1喷涂硬泡聚氨酯防水保温系统士程构造上程部位
材料类型
构遣层次
复合防水
保超层
防护层
防水保翌层
WKT泡汗混凝土
我歧(兼我平)层
屋源基离
饰面层
抹面层
找平层
复舍防家保温层
墙体基层
5.1.2WT喷涂硬泡聚氢酯防水保温系统基本规定：喷涂硬池聚氨酯按其杖料物理性能分为3种类型，主要追用于以下部仓：
(1）I型：用于外墙保温层：
(2)Ⅱ型：用于屋面或外墙复合保温防水层，材料除具有允异的保温性能外，还具有一定的防水动能，与抗裂聚合物水泥砂浆复台使用，构成复合防永保温层，因两者格结性良好，以及表层具有防水，抗裂、耐穿刺、耐老化性能和不需设分隔缝等优点，可问时发挥防水层和保护层的作用，因而不需在其正其做保护层，(3)III型：用于屋面防衣保温层：材料除具有优异保温性能外，还具有藝好的防水性能，是--种防水保温功能-体化的材料，主要用于屋而，既作保温层，又可作水层。屋面采用ⅢI型材料喷涂形成的硬泡聚氨酯防水保温层：不得直接暴露，因硬泡聚氨的弱点是不耐紫外线，在阳光长期照射下易老化，出现粉化现象，影响使用寿命。表面必须设置副紫外线的防护层。
5.2DF%高分子自粘防水卷材：卷材由隔离膜，高分子自粘胶、高分子片村三部分组成。高分子片材电EPDM、PVC或PE等杖粒构成，具有强度高，延伸率大等特点。施工冷黏接，可涩铺、预铺。
5.3W限T泡法混凝上：通过发泡机将发泡剂用机械方式充分发泡，并将泡沫与水泥浆均与混合，进行现场施工或模其成型，经自然养护形成的含有大量封闭气孔的轻质保温找坡材料。
5.4STJ喷涂速凝像胶沥青防水涂料：采用超细、悬浮的预离子乳化沥青和合成高分子聚合物醛制成组分，再与破乳剂B组分混合而成的双组分涂料，说明
库核高建高建校对焦曾世设计尚丰译图集号
6材料的性能指标
6.1WT喷涂硬泡聚氨酯物理性能见表2表2屋面用WT喷涂硬泡聚氨酯物理性能项目
密度（kg/m2）
导热系数[W/(n·K）]
压缩性能（形变10%)(kPa)
不透水性（无结皮）0.2MPa，30min尺寸稳定性(70℃，48h)（%）
闭孔率（%）
吸水率（%）
燃烧性能
6.2聚合物抗裂水泥砂浆（GR砂浆）性能要求
不透水
不透水
不低于B2级Www.bzxZ.net
6.2.1配制聚合物抗裂水泥砂浆所用的原材料应符合下列要求：
(1)聚合物乳液的外观质量应均匀，无颗粒、异物和凝固物，固体含量应大于45%。
(2)水泥宜采用强度等级不低于42.5的普通硅酸盐水泥。不得使用过期或受潮结块的水泥。(3)砂宜采用细砂，含泥量不应大于1%。(4)水应采用不含有害物质的洁净水。(5)增强纤维宜采用短丝聚酯或聚丙烯纤维。6.2.2聚合物抗裂水泥砂浆（CR砂浆）的物理性能见表3。表3聚合物抗裂水泥砂浆（GR砂浆）物理性能项目
粘结强度(MPa)
抗折强度(MPa)
压折比
吸水率（%）
抗融性（-15℃～+20℃）50次循环性能要求
无升裂、无粉化
6.3DFZ高分子-自粘防水卷材性能指标见第29页附表1.6.4WKT泡沫混凝土性能指标见第29页附表2。6.5STJ喷涂速凝橡胶沥青防水涂料性能指标见第29页附表36.6WR防水耐根穿刺排水板由高穿度聚乙烯制成，性能指标见第30页附表4。接缝处应采用双焊缝密封处理。6.7GR聚合物抗裂防水砂浆性能指标见第30页附表5.6.8DFZ水泥基渗透结晶防水材料性能指标见第30页附表67喷涂硬泡聚氨酯防水保温构造设计要点7.1屋面硬泡聚氨酯保温层的设计厚度，应根据国家和工程所在地区现行的建筑节能设计标准规定的屋面传热系数限值，进行热工计算确定。
7.2屋面硬泡聚氰酯防水保温构造由找坡（找平）层、硬泡聚氨酯防水保温层和保护层组成（图1、图2）。说明
审核高建高建校对焦冀警社业设计肖丰图集号
15CJ61
WT硬泡聚氨酯（Ⅱ型）复合防水保温层找坡（找平）层
屋面基层
硬泡聚氨酯（ⅡI型）保温防水屋面构造防护层
WT硬泡聚氨酯（ⅢI型）防水保温层找坡（找平）层
屋面基层
图2硬泡聚氨酯（川型）保温防水屋面构造7.3喷涂WT硬泡聚氨酯（Ⅱ型）复合防水保温层非上人屋面采用复合防水保温层，必须在WT（Ⅱ型）硬泡聚氨酯的表面刮抹抗裂聚合物水泥砂浆。抗裂聚合物水泥砂浆的厚度宜为3~5mm。
7.4WT硬泡聚氨酯（Ⅲ型）防水保温层非上人屋面用防水保温层，应在WT（Ⅲ型）硬泡聚氨酯的表面涂刷耐紫外线的防护涂料做防护层。
7.5上人屋面应采用细石混凝土、块体材料等做保护层，保护层与硬泡聚氨酯之间应铺设隔离材料。细石混凝土保护层应留设分格缝，其纵，横向间距宜为6m7.6屋面WT硬泡聚氨酯防水保温层厚度选用见表4表4
屋面WT保温硬泡聚氨酯厚度选用表硬泡聚氨酯厚度屋面传热系数
【W/(m2.K)】
硬泡聚氨酯厚度屋面传热系数
[W/(m2.K)]
8WT喷涂硬泡聚氨酯防水保温一体化系统工程施工8.1硬泡聚氨酯防水保温工程施工前应通过图纸会审，掌握施工图中的细部构造及有关技术要求：施工单位应编制硬泡聚氨酯防水保温工程的施工方案，必要时需编制技术措施。
8.2喷涂硬泡聚氨酯施工前，应根据使用材料和施工环境条件由技术主管人员提出施工参数和预调方案说明
审核高建高建校对焦冀曾华师设计肖丰区图集号
15CJ61
8.3喷涂硬泡聚氨酯的施工环境温度不应低于10C，空气相对凝度宜小于85%，风力不宜大于三级。严禁在雨天,需天施工，当施工中途下雨、下雪时应采取遮盖措施8.4喷涂硬泡聚氨醋施工时，应对作业面外易受飞散物料污染的部位采取遮挡措施。
8.5硬泡聚氨酯防水保温工程施工中，应进行过程控制和质量检查，并有完整的检查记录。8.6 硬泡聚氨酯防水保温工程应由经专业培训的队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。
8.7硬泡氨酯防水保温工程所采用的材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合设计要求和本规范的规定。
材料进场后，应按规定抽样复验，提出试验报告，严禁在工程中使用不合格的材料。8.8硬泡聚氨酯防水保温工程施工的每道工序完成后，应经监理或建设单位检查验收，合格后方可进行下道工序的施工，并采取品保护措施。
8.9伸出屋面的管遵、设备、基座或预埋件等，应在硬泡聚氨酯施工前安装牢固，并做好封防水处理。硬泡聚氨酯施工完成后，不得在其上凿孔，打洞或重物撞击。8.10硬泡聚氨酯保温层上不得直接进行防水材料热熔、热粘法施工。
8.11硬泡聚氨酯同其他防水材料（指涂料、卷材）或防护涂料一起使用时，其材性应相容。8.12 硬泡聚氨酯表面不得长期裸露，硬泡聚氨酯喷涂完工后，应及时做水泥砂浆找乎层、抗裂聚合物水泥砂浆层或防护涂料层。
8.13在储运过程中严禁烟火，注意通风、干燥，防止曝晒，雨淋，不得接近热源和接触强氧化，腐蚀性化学品。8.14硬泡聚氨酯的原材料及配套材料进场后，应加标志分类存放。
8.15喷涂硬泡聚氨酯屋面的基层应符合下列要求：8.15.1基层应坚实、平整、干燥、千净。8.15.2对既有建筑屋面基层不能保证与硬泡聚氨酯粘结牢固的部分应清除干净，并修补缺陷和找平。8.15.3基层经检查验收合格后方可进行硬泡聚氨酯施工。8.15.4屋面与山墙、女儿墙、天沟，檐沟及凸出屋面结樽的交接处应符合细部构造设计要求。8.16 喷涂硬泡聚氨酯屋面防水保温工程施工应符合下列规定：
8.16.1喷涂硬泡聚氨酯屋面施工应使用专用喷涂设备，说明
图集号
审核高建高建校对焦翼曾在经设计肖丰择页
15CJ61
8.16.2500mm×500mm、厚度不小于50mm的试块，进行材料性能检测。
8.16.3喷涂作业，喷嘴与施工基面的间距宜为800~1200mm.
8.16.4根据设计厚度，一-个作业面应分几遍喷涂完成，每遍厚度不宜大于15mm。当日的施工作业面必须于当日连续喷涂施工完毕。
8.16.5硬泡聚氨酯喷涂后20min内严禁上人。8.17用于硬泡聚氨酯（Ⅱ型）复合防水保温层的抗裂聚合物太泥砂浆施工，应符合下列规定：8.17.1抗裂聚合物水泥砂浆施工应在硬泡聚氨酯层检验合格并清扫干净后进行。
8.17.2施工时严禁损坏已固化的硬泡聚氨酯层。8.17.3配制抗裂聚合物水泥砂浆应按照配合比，做到计量准确，搅拌均匀。一-次配制量应控制在可操作时间内用完且施工中不得任意加水。
8.17.4抗裂聚合物水泥砂浆层，应分2～3遍刮抹完成。8.17.5抗裂聚合物水泥砂浆硬化后宜采用干湿交替的方法养护。在潮湿环境中可在自然条件下养护。8.18用于硬泡聚氨酯（1ⅢI型）防水保温层的防护涂料，应待硬泡聚氨酯施工完成并清扫于净后涂刷，涂刷应均匀-致，不得漏涂。
9质量验收
9.1硬泡聚氨酯复合防水保温层和防水保温层分项工程应按屋面面积以每500～1000m2划分为--个检验批，不足500m也应划分为一个检验批；每个检验批每100m*应抽查一处：每处不得小于10m2。细部构造应全数检查。9.1.1主控项目的验收应符合下列规定(1)硬泡聚氨酯及其配套辅助材料必须符合设计要求。检验方法：检查出厂合格证，质量检验报告和现场复验报告。
(2)复合防水保温层和防太保温层不得有渗漏水和积水现象。
检验方法：雨后或淋水，蓄水检验。(3)天沟、檐沟、檐口、水落口、泛太、变形缝和伸出屋面管道的水构造，必须符合设计要求。检验方法：观察检查，检查隐蔽工程验收记录。(4)硬泡聚氮醋保温层厚度必须符合设计要求。检验方法：用钢针插入和测量检查。9.1.2一般项目的验收应符合下列规定：(1)硬泡聚氨酯应与基层粘结牢固，表面不得有破损、脱层、起鼓、孔洞及裂缝。
检验方法：观察检查及检查试验报告。(2)抗裂聚合物水泥砂浆应与硬泡聚氨酯粘结牢固，不说明
图集号
审核高建高建校对焦冀曾设计肖丰隆页
得有空鼓、裂纹、起砂等现象；涂料防护层不应有起泡、起皮、皱及破损。
检验方法：观察检查。
(3)硬泡聚氨酯复合保温层和保温防水层的表面平整度，允许偏差为5mm。
检验方法：用1m直尺和楔形塞尺检查。9.2硬泡聚氨酯屋面防水保温工程验收时，应提交下列技术资料并归档：
9.2.1屋面防水保温工程设计文件、图纸会审书、设计变更书，洽商记录单。
9.2.2施工方案或技术措施。
9.2.3主要材料的产品合格证：质量检验报告、进场复验报告。
9.2.4 隐蔽工程验收记录，
9.2.5分项工程检验批质量验收记录，9. 2.6 淋水或蓄水试验记录。
9.2.7其他必需提供的资料。
9.3喷涂硬泡聚氨酯屋面防水保温工程主要材料复验应包括下列项目：
9.3.1喷涂硬泡聚氨酯：密度、压缩性能。尺寸稳定性、不透水性。
9.3.2抗裂聚合物水泥砂浆：压折比、吸水率。10其他
10.1本图集中除注明单位者外，其他均以毫米（mm）为单位。10.2其他未尽事宜，均应按照国家现行标准执行。10.3本图集根据北京建中防水保温工程集团有限公司提供的技术资料编制，图集的解释由该公司负责。11详图索引方法
15CJ61
15CJ61
洋图编号
所在页次
树造做法索引号
详图页次
图集号
审核高建高建校对焦业普设计肖丰理15CJ61
索引号
I级防水
I级防水
构造做法
屋面防水构造做法
索引号
1.面层（按工程设计，当为不上人屋面时，采用2厚UC防护材料）
2.3~5厚GR聚合物抗裂水泥砂浆
3.防水层：1.5厚STJ喷涂速凝橡胶沥青防水涂料
4.WKT泡沫混凝土2%保温找坡层（最薄处30厚）5.WT硬泡聚氨酯（IⅡI型）防水保温材料6.钢筋混凝土屋面板
1.面层（按工程设计，当为不上人屋面时，采用2厚UC防护材料）
2.3~5厚CR聚合抗裂物水泥砂浆
3.防水层：1.2厚DFZ高分子自粘防水卷材4.WKT泡沫混凝土2%保温找坡层（最薄处30厚）5.WT硬泡聚氨酯（IⅡI型）防水保温材料6.钢筋混凝土屋面板
既有建筑
节能改造
I级防水
上人（或不
上人屋面）
Ⅱ级防水
不上人屋面
原建筑屋面
构造做法
1.面层（按工程设计，当为不上人屋面时，采用2厚UC防护材料）
2.3~5厚GR聚合物抗裂水泥砂浆
3.WT硬泡聚氨酯（II型）防水保温材料4.WKT泡沫混凝土2%保温找坡层（最薄处30厚）5.钢筋混凝土屋面板
1.WT硬泡聚氨酯（II型）复合防水保温层2.WKT泡沫混凝土2%保温找坡层（最薄处30厚）3.钢筋混凝土屋面板
1.2厚UC抗紫外线防护材料
2.3~5厚GR聚合物抗裂水泥砂浆
3.WT硬泡聚氨酯（Ⅲ型）防水保温材料4.原建筑基层处理干净。
屋面防水构造做法
审核高建高建校对焦冀曾设计肖丰部图集号
15CJ61
索引号
坡屋面防水构造做法
级防水
三级防水
二级防水
屋面构造做法
平瓦(按工程设计)
挂瓦条L30×4，中距按瓦材规格2.
顺水条-25×5，中距600
C20细石混凝土持钉层，厚40
（配Φ4150×150钢筋网）
3~5厚CR聚合物抗裂水泥砂浆
WT硬泡聚氨酯（IⅡI型）防水保温材料6.
防水层（以下任选）
a.1.5厚聚氨酯防水涂料
b.1.5厚STJ喷涂速凝橡胶沥青防水涂料现浇钢筋混凝土屋面板（随打随抹光）9.
平瓦（按工程设计）
挂瓦条L30×4，中距按瓦材规格2.
顺水条-25×5，中距600
C20细石混凝土持钉层，厚40
（配中4@150×150钢筋网）
5.5~7厚GR聚合物抗裂水泥砂浆
WT硬泡聚氨酯（Ⅱ型）防水保温材料6.
7.现浇钢筋混凝土屋面板（随打随抹光）1.
小青瓦
1：1：4水泥白灰砂浆加水泥重的3%麻刀2.
卧浆，最薄处20
30厚1：3水泥砂浆，满铺钢丝网，用18号3
镀锌钢丝绑扎并与屋面板预埋的Φ10钢筋头绑牢
5~7厚GR聚合物抗裂水泥砂浆
WT硬泡聚氨酯（Ⅲ型）防水保温材料现浇钢筋混凝土屋面板（随打随抹光）索引号
种植屋面防水构造做法
屋面构造做法
种植土及植被层
土工布过滤层
排水板
4.1.2厚合成高分子防水卷材（耐根穿刺防水层）
WKT泡沫混凝土保温找坡层（坡度1%）WT硬泡聚氨酯（Ⅲ型）防水保温材料防水混凝土顶板
种植土及植被层
土工布过滤层
排水板
4.1.5厚DFZ高分子自粘防水卷材（耐根穿刺防水层）
WKT泡沫混凝土保温找坡层（坡度1%）S
6.WT硬泡聚氨酯（II型）防水保温材料防水混凝土顶板
种植土及植被层
2.土工布过滤层
WR防水耐根穿刺排水板（双焊缝）3
WKT泡沫混凝土保温找坡层（坡度1%）WT硬泡聚氨酯（Ⅲ型）防水保温材料防水混凝土顶板
坡屋面、种植屋面防水构造做法审核高建高建校对焦奠普世场设计肖丰图集号
15CJ61
