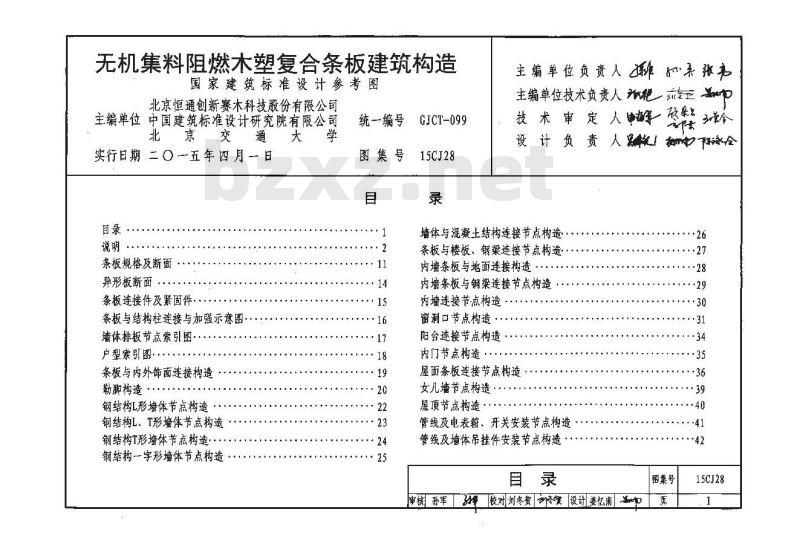

管线及电表箱、开关安装节点构造管线及墙体吊挂件安装节点构造目录
审核孙军校对刘冬贺终复设计姜忆南图集号
15CJ28

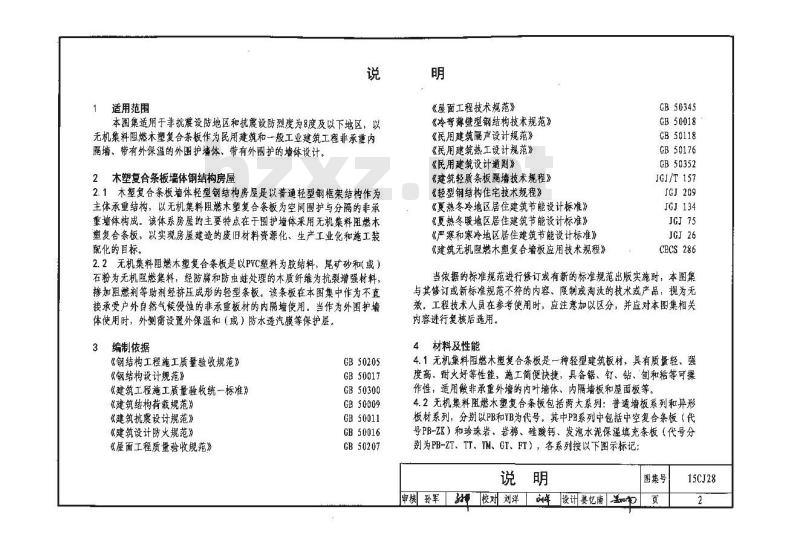

适用范围
本图集适用于非抗震设防地区和抗震设防烈度为8度及以下地区，以无机集料阻燃木塑复合条板作为民用建筑和一般工业建筑工程非承重内隔墙、带有外保温的外围护墙体，带有外围护的体设计。2木塑复合条板墙体钢结构房屋
2.1木塑复合条板墙体轻型钢结构房屋是以普通轻型钢框架结构作为主体承重结构，以无机集料阻燃木塑复合条板为空闻围护与分隔的非承重墙体构成。该体系房屋的主要特点在于围护墙体采用无机集料阻燃木塑复合条板，以实现房屋建造的废旧材料资源化、生产工业化和施工装配化的目标。
2.2无机集料阻燃木塑复合条板是以PVC塑料为胶结料，尾矿砂和（或）石粉为无机阻燃集料，经防脑和肪虫蚌处理的木质纤维为抗裂增强材料，掺加阻燃剂等助剂经挤压成形的轻型条板。该条板在本图集中作为不直接承受户外自然气候侵蚀的非承重板材的内墙使用。当作为外围护墙体使用时，外需设置外保温和（或）防水透汽膜等保护层3
编制依据
《钢结构工程施工质量验收规范》《钢结构设计规范》
《建筑工程施工质量验收统一标准》《建筑结构荷载规范》
《建筑抗震设计规范》
《建筑设计防火规范》
《屋面工程质量验收规范》
GB50205
GB50017
GB50300
GB50009
GB50011
GB50016
CB50207
《屋面工程技术规范》
《冷葬壁型钢结构技术规范》
《民用建筑隔声设计规范》
《民用建筑热工设计规范》
《民用建筑设计通则》
《建筑轻质条板隔墙技术规程》《轻型钢结构住宅技术规程》
《夏热冬冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》《严寒和寒冷地区居住建筑节能设计标准》《建筑无机阻燃木塑复合墙板应用技术规程》GB50345
GB50018
CB50118
CB50176
GB50352
JGJ/T 157
JGJ209
JGJ134
CECS286
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与其修订或新标准规范不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
4材料及性能
4.1无机集料阻燃木塑复合条板是一种轻型建筑板材，具有质量轻、强度高、附火好等性能，施工简便快捷，具备锯、钉、钻、刨和粘等可操作性，适用做非承重外墙的内叶墙体、内隔墙板和屋面板等。4.2无机集料阻燃木塑复合条板包括两大系列：普通墙板系列和异形板材系列，分别以PB和YB为代号。其中PB系列中包括中空复合条板（代号PB-ZK）和珍珠岩、岩棉、硅酸钙、发泡水泥保温填充条板（代号分别为PB-ZT、TT、YM、GT、FT），各系列按以下图示标记：说明
申核孙军校对刘洋设讯姜忆南
图集号
15CJ28

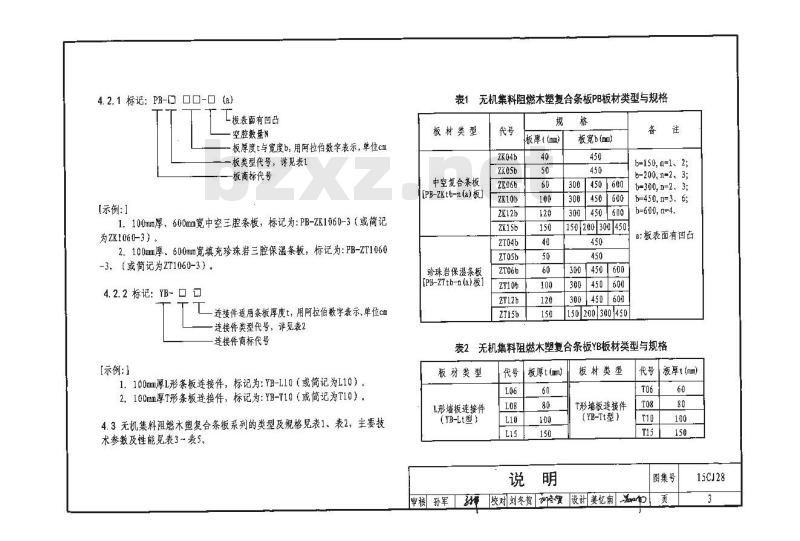

4.2.1标记：PB-□-(a)
一板表面有凹凸
空腔数量H
板厚度t与宽度b，用阿拉伯数字表示，单位cm一板类型代号，详见表1
板商标代号
【示例：]
1.100mm厚、600mm宽中空三腔条板，标记为：PB-ZK1060-3（或简记163
2.100mm厚、600mm宽填充珍珠岩三腔保温条板，标记为：PB-ZT1060-3，【或簡记为ZT1060-3）。
4.2.2标记：YB-□
连接件适用条板厚度t，用阿拉伯数字表示，单位cm连接件类型代号，详见表2
连接件商标代号
[示例:]
1.100m厚L形条板连接件，标记为：YB-L10（或简记为L10）。2，100mm厚T形条板连接件，标记为：YB-T10（或简记为T10）4.3无机集料阻燃木塑复合条板系列的类型及规格见表1、表2，主要技术参数及性能见表3~表5。
表1无机集料阻燃木塑复合条板PB板材类型与规格板材类型
中空复合条板
[PB-ZKtb-n (a)板]
珍球岩保湿条橱
[PB-2Ttb-n (a)板]
板t(mm)
板宽b(m)
300450600
450600
300450600
150200300450
300450600
300450600
150200|300450
b=150, α=1、2;
b=200, n-2、3;
b=300, n=2、 3;
b=450, n=3, 6;
b=600, n=4
a:板表面有凹凸
表2无机集料阻燃木塑复合条板YB板材类型与规格板材类型
L形墙板连接件
(YB-Lt型）
板厚t(mm)
板材类型
T形板连接件
【YB-Tt型】
板厚t (mm)
图集号
串核孙军校对刘冬贺蟹设讯姜忆南页
15CJ28
表3100厚中空复合条板（PB-ZK10）检测数据项目
面密度（kg/n2)
硬物冲击
抗冲击
软物冲击
集中荷戴
加载至5kN/m
挠度值（mm）
加载至6kN/2
挠度值（mm）
抗压破坏荷载
抗压强度（HPa）
帝挂力
不透水性
湿度变形【%】
传热系数[/ ()]
著热系数[/ (E)]
软化系数
维卡软化点 (C)
检剃结果
落球法实验冲击1次，板面
无裂痕
经7次抗冲击试验后表面
无裂纹
加载至6kN静量10min后样
品未折斯
平均230km
加载1kN静置24h吊挂区
24h，底面无水滴，
水面无明显下降
参照标准
JG/T 169
IC/T564.2
JG/T169
JC/T 698
GB/T23932
GB/T50152
JC/T169
JG/T 169
GB/T 7019
GB/T 7019
CB/T 8484
JG/T169
GB/T1633
注：复合板是指墙板空腔内填充岩棉，后与石膏板复合，其他特性指墙板本身特性。
抗冻性
附火极限（h）
燃烧性能等级
耐替水性能
谢久性
时于浸性能
空气声
斜权隔
复合板
氧指数（%）
材料产烟毒性
干燥收缩值
内照射指数
外照射指数
吸水率（%）
续表3
检测结果
50个循环，表面无裂纹、
空鼓、超泡、剥离现象
温度为(60±3)℃水中浸泡
56d的试件和基准试伴的饱
水状态抗折强度比值，0.84
室温下水中没泡18h，在温
度（60±3)烘干6h为-
个循环，50次后循环的试
件和基准试件的饱水状态
抗折强度比值，0.89
准安全级ZA1
参照标堆
GB/T 9978.1
GB8624
GB/T7019
GB/TT019
GB/T19889.3
GB/T50121
GB/T2406
GB/T20285
JG/T169
GB6566
GB 6566
GB/T 7019
围集号
审核开军校对刘洋年设计姜忆南页
15CJ28
含水率（%）
续表3
检溯结果
参照标难
CB/T7019
表4120厚中空复合条板（PB-ZK12）捡测数据项目
面密度（kg/m2)）
硬物冲击
抗冲击
软物冲击
集中荷裁
加载至5kN/m2
烧度值（mm）
加载至6k/mz
烧度值（mm）
抗压破坏荷载
抗压强度（MPa）
检测结果
落球法实验冲击1次，板面
无裂痕
经7次抗冲击试验后表面
无裂纹
加载至6k静置10min后样
品未折断
平均198kN
参照标准
JG/T169
JC/T 564. 2
JG/T169
JC/T698
GB/T23932bzxZ.net
GB/T50152
JG/T 169
吊挂力
不透水性
湿度变形（%）
传热系数[H/ (2K)]
蓄热系数[W/ (m2.)]
软化系数
维卡软化点(C）
抗冻性
耐火极限（h）
热烧性能等级
耐热水性能
耐久性
耐于湿性能
续表4
检测结果
加载1kH静置24h吊挂区
24h，底面无水滴，
水面无明显下降
50个循环，表面无裂纹，
空鼓、起泡、剥离现象
温度为（60±3)C水中浸泡
56d的试件和基准试件的钩
水状态抗折强度比值，0.84
室温下水中漫泡18h，在温
度( 60 ± 3)℃ 烘干 6h为 ～
个循环，50次后循环的试
件和基准试件的饱水状态
抗折强度比值，0,89
参照标难
JG/T 169
GB/T 7019
CB/T 7019
CB/T 8484
JG/T 169
GB/T 1633
GB/T 9978.1
GB8624
GB/T7019
CB/T7019
图集号
审核孙军校对刘冬贺望设计姜忆南重
15CJ28
复合板
氧指数（%）
材料产烟毒性
于燥收缩值
内照射指数
外照射指数
吸水率（%）
含水率（%）
续表4
检测结果
准安全级ZA1
参照标准
GE/T 19889. 3
GB/T 50121
GB/T2406
GB/T20285
JG/T169
GB6566
GB 6566
GB/T7019
GB/T 7019
表5150厚中空复合条板（PB-ZK15）检测数据项目
面密度（kg/m2）
抗冲击
硬物冲击
软物冲击
检测结果
落球法实验冲击1次，板面
无裂痕
经7次抗冲击试验后表面
无裂纹
参照标准
JG/T 169
JC/T 564.2
JG/T169
注：复合板是指墙板空腔内填充岩棉，然后与石膏板复合。其他特性指墙板本身特性。
集中荷
加载至5kN/mz
揽度值（m）
加载至6kN/
挠度值（mm）
抗压破坏荷载
抗压强度(MPa
弟挂力
不透水性
湿度变形（%）
传热系数[W/ (2-I) ]
著热系数[/ (m2.) ]
软化系数
维卡软化点（）
抗冻性
谢火极限（h）
燃烧性能等级
续表5
检测结果
加载至6kN静置10min后样
品未折断
平均325kN
加载1kN静置24h吊挂区
24h，底面无水滴，
水面无明显下降
0, 006
50个循环，表面无裂纹、
空鼓、起泡、剥高现象
参照标难
JC/T698
GB/T23932
GB/T50152
JG/T169
JG/T169
GB/T 7019
GB/T 7019
GB/T 8484
JG/T 169
CB/T1633
JG 149
GB/T 9978. 1
GB 8624
图集号
审核孙军级校对刘洋
设计姜忆南美
15CJ28
对久性
耐热水性能
耐于避性能
复合板
氧指数（）
材料产烟毒性
干燥收缩值
内照射指数
外照射指数
吸水率（%）
含太率（%）
续表5
检测结果
温度为（60±3)C水中浸泡
56d的试件和基准试件的饱
水状态抗折强度比值，0.84
室温下水中浸泡18h，在温
度（60±3）℃烘千6h为—
个环，50次后循环的试
件和基准试件的饱水状态
抗新强度比值，0.89
准安全级ZA1
参熙标准
GB/T 7019
GB/T7019
GB/T 19889. 3
GB/T50121
GB/T 2406
CB/T20285
JG/T169
GB6566
GB6566
GB/T 7019
CB/T7019
注：复合板是指墙板空腔内填充岩梯，然后与石骨板复合。其他性指墙板本身特性。
4.4连接用钢构件及颜理件锚板应采用碳素结构钢0235B级钢材，其材料性能应符合《钢结构设计规范》GB 50017的规定，除预理件外所有连接用钢构件应采用热镀锌等有效防腐防护处理，并满足《钢结构防腐蚀涂装技术规程》CECS343的规,定。4.5所用自钻自攻螺钉、膨胀螺栓等连接件应采用碳素Q235镀锌钢，自钻自攻螺钉并应等合《六角法兰面自钻自攻螺钉》GB/T15856.4的有关规定。
5条板选用
5.1无机集料阻燃木塑复合中空系列条板用作墙板时：①分室隔墙，其厚度不应小于100mm；②分户墙，不宜小于12mm；③外围护墙，不宜小二150mm；④屋面板，应采用厚度大于等于60mm的条板或填充保温材料的系列条板。当条板用于一般工业建筑非承重外围护墙时，其厚度不应小于120mm。条板厚度与墙梁及擦条间距关系参见表6.表6条板厚度与墙梁及橡条间距关系条板厚度(nm）
墙梁及条间距(mm）
5.2为了使隔声量达到指标要求，分室隔墙可采用150mm厚中空条板或100mm厚中空条板双面复合石膏板构造形式；用作分卢墙应采用150mm厚中空条板两面复合石膏板构造。当采用150mm厚，表面带有凹凸纹路的条板时，可进一步提高墙体需声性能。5.3分户墙、走廊隔墙、楼梯间隔墙和外围护墙等，可采用相应厚度的填充系列条板，以使墙板的燃烧性能和耐火极限满足现行国家标准《建筑设计防火规,范》GB50016的相关规定，5.4条板墙体商度应符合下列要求：5.4.1100mm厚条板墙体高度不应大于3.6m说明
校对刘冬费复设计姜忆南
审核孙军
国集号
15CJ28
5.4.2120mm厚条板墙体高度不应大于4.2m5.4.3150mm厚条板增体高度不应大于4.5m。5.5条板用作非承重外囤护墙宜采用竖向排板，分层承托。采用横板墙时应由主体结构承托。墙梁间距对于风荷载较大地区的公共建筑或工业建筑，应采用适当加密墙梁问距或加密连接点等措施加固。5.6用于非承重外围护内叶墙及屋面板的条板，应按等效荷载设计进行承载力检验。受弯承载力检验系数（包括自重）不应小于1.35。连接承载力检验系数不应小于1.5，在荷载效应的标准组合作用下，板受弯桡度最大值不应超过板跨度的1/200，且不应出现裂缝。5.7条板用作非承重外围护及屋面板时，均采用外保温或填充构造系统，墙体的热工性能需经热工计算，确定保温材料及其厚度，以满足当地节能设计标准。构造系统选用应符合国家现行标准《外增外保温技术规程》JGJ144的要求，并参见相关国家建筑标准设计图集10J121《外墙外保温建筑构造》的造要求及做法。5.8墙体安装前应做排板设计，预留门窗澜口，并运用系列条板中的各种宽度加以组合，以确保门窗澜口两侧均使用标准整板，避免裁板、补板情况出现，
6条板连接
6.1条板墙体或屋面板安装时，采用企口咬合，并在企口处以自攻螺钉连接，采用M6规格自攻螺钉，间距小于等于600mm，且每块板每边不得少于3点。
6.2条板安装中，板上踏与上沿梁、板下端与楼地板面之闻连接以U型钢卡为连接件，钢卡设于两块条板接缝处（或设通长U型钢卡连接）。板侧边与结构柱之间连接采用U型钢卡为连接件，其型钢卡间距小于等于1000mm，且每块板侧不得少于2点连接。板侧逆上下端与主体结构采用L型钢卡连接。钢卡均采用3mm厚热镀锌钢制成，钢卡长度不小于板厚，每件钢卡采用于M8膨胀螺栓或焊接方式固定于主体结构上。6.3屋面板安装时，条板与C型钢条之间来用M6规格自攻螺钉连接，每根条与板连接不少于3点。对于风荷载数值较大地区的屋面，应适当加密其体连接点数量，且应满足现行国家标准《建筑结构荷载规范》GB50009的相关规定。
7施工及构造要求
7.1内外墙板均由带企口的条板按墙体长度方向竖向拼装。当墙端部尺寸不足一块标准板宽时，可按尺寸要求切割补板，补板宽度不应小于200mm.
7.2 条板竖向接板不宜超过一次，相邻条板横缝错缝应大于300mm。超过允许安装高度的墙板应由工程设计单位另行设计，采取适当的构造措施，如增加钢粱等。
7.3条板墙长度超过6m时应采取H型钢或U型钢背靠背加固。如设置钢柱或（和）竖向变形分隔缝，并用案性嵌缝材料填实，并做好盖缝处理。7.4条板之间企口缝应紧密对位，条板与主体框架柱之间缝隙内应填聚合物水泥粘结砂浆并挤实。接缝处应粘贴防裂网带、防裂胶带或采用附加粘贴一层涂塑中碱玻纤网布，宽度不小于100mm。7.5墙板钢卡件与结构间缝隧用柔性砂浆（或发泡胶）填实。填充板顶板缝宜在楼面永久荷载到位后进行。7.6条板拼装墙体的内外饰面基层采用粘贴双层涂塑中碱玻纤网布时，两层网布的纬向应相互垂直，内饰面亦可采用铺钉厚度大于10mm石膏板作为饰面基层；外饰面亦可采用挂钢丝网抹灰或粘贴防水透气膜层后钉挂外饰面挂板等构造做法。
7.7条板现场开澜直径不宜大于150mm。若开澜尺寸超过限制，其设计应与厂家另行协商。板墙上横向开槽敷设电气暗线、开关盒时，开槽深度不应大于板厚的2/5，开槽长度不得大于板宽的1/2，开槽埋线后应补强说明
审核 孙军校对刘洋设讯姜忆南
招集号
15CJ28
修复。严禁在墙板两例同一部位开槽、开润，其间距应错开150mm以上。7.8墙板厚度小于150mm不宜设置暗埋配电箱、控制拒等需暗埋水管时：竖管可采用厚度150mm的专用墙板配件，水平管埋置墙板厚度不得小于150mm，开楂深度、长度及补强同第7.7条。7.9增板上需要吊挂重物和设备时，不得单点固定，两点间距应大于300mm，锚固件应做好防腐、防锈处理。7. 10 条板用于离房、卫生间及有防潮、防水要求的环境时，应采取防潮、防水构造措施。条板下端宜设置C20细石混凝土墙垫，高度不宜小于100mm（或结构采取降板措施），并应做泛水处理。凡附设水池、水箱、洗手盆等设施的墙体，墙面均应做防水处理。8验收标准
8.1 采用本图集的无机集料阻燃木塑复合条板应具有产品质量合格证。其尺寸偏差和外观应符合表7与表8的规定8.2无机集料阻燃木塑复合条板安装允许偏差及检验方法应符合表9的规定。
表7无机集料阻燃木塑复合条板尺寸允许偏差序号
注：L为板的高度
板面平整度
对角线差
侧向弯曲
充许偏差（）
≤L/1000
表8无机集料阻燃木塑复合条板外观质量要求项目
板面外露筋、纤；飞边毛刺；板面泛霜；板的横向、纵向、厚度方向贯通裂续
板面裂缝，长度50 ~ 100mm，宽度0. 5~1. 0mm蜂窝气孔，长径5～30mm
缺棱摔角，宽度×长度10mm×25mm~20mm×30mm壁厚“(mm)
≤2处/板
≤3处/板
≤4处/板
注：2~4项中低于下限值缺陷忽略不计，高于上服值缺陷为不合格。a.空心条板应测壁厚
表9无机集料阻燃木塑复合条板安装充许偏差及检验方法充许偏差
门窗槽口
宽度、高度
门密槽口对角
线长度差
1500mm
>1500mm
≤2000m
>2000am
门窗框的正，侧面垂直度
门窗框的水平度
门窗框标商
门窗竖向偏离中心
门窗扇与窗框平行度
检验方法
用钢尺检查
用钢尺检查
用1m垂直检测尺检查
用 1m水平尺和塞尺检查
用钢尺检查
用钢尺检查
用1m水平尺和塞尺检查
图集号
审核孙军如校对刘冬贺|终贺设计姜忆南rD页
15CJ28
9储存、堆放和运输
产品应按型号、规格分类储存，存效场地应乎整、干燥，堆放下部用100mm×100mm方木垫高，方木间距不应大于1500mm。水平垛放墙板：垛高不超过1.5m。垛间以方木相，垛高不得大于3.0m。露天储存时应有篷布遮盖。
10其他
10.1 本图集未注明尺寸单位均为毫米(mm)。10.2本图集构造详图中墙体以中空复合条板（ZK板）表示；屋面板以珍珠岩填充条板（ZT板）表示。其他类型板材及板材组合节点设计可参照本图集。
10.3图集中未尽事宜，按国家有关标准规范执行10.4本图集是以北京恒通创新赛木科技股份有限公司提供的技术资料编制的，有关技术问题由该公司负责解释。10.5图集索引方法：
图集编号
