【15CJ60-1】 纤维增强水泥装饰墙板建筑构造——日吉华墙板系列产品

15CJ60-1
纤维增强水泥装饰墙板建筑构造日吉华墙板系列产品
参考图集
中国建筑标准设计研究院
15CJ60-1
纤维增强水泥装饰墙板建筑构造一日吉华墙板系列产品
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

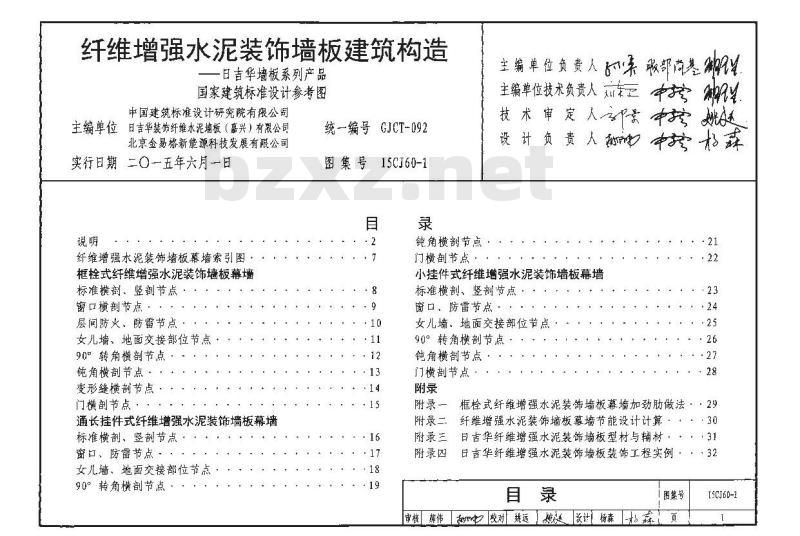

纤维增强水泥装饰墙板建筑构造一日吉华墙板系列产品
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司主编单位日吉华装饰纤维水泥墙板（嘉兴）有限公司北京金易新能源科技发展有限公司实行日期二〇一五年六月一日
纤维增强水泥装饰墙板幕墙索引图框栓式纤维增强水泥装饰墙板幕墙标准横剖、竖剖节点·
窗口横剖节点·
层间防火、防雷节点·
女儿墙、地面交接部位节点
90°转角横剖节点：
钝角横剖节点·
变形缝横剖节点：
门横剖节点：
通长挂件式纤维增强水泥装饰墙板幕墙标准横剖、竖剖节点，
窗口、防雷节点·
女儿墙、地面交接部位节点
90°转角横剖节点
统一编号GJCT-092
图集号
15CJ60-1
钝角横剖节点·
门横剖节点·
主编单位负责人案服部尚基
主编单位技术负责人中控
技术审定人景中好姚赶
设计负责人中控村露
小挂件式纤维增强水泥装饰墙板幕墙标准横剖、竖剖节点
窗口、防雷节点·
女儿墙、地面交接部位节点
90°转角横剖节点
钝角横剖节点·
门横剖节点·
框栓式纤维增强水泥装饰墙板幕墙加劲肋做法·：29附录二．
纤维增强水泥装饰墙板幕墙节能设计计算：附录三
附录四
日吉华纤维增强水泥装饰墙板型材与辅材：::30
日吉华纤维增强水泥装饰墙板装饰工程实例·：·32目录
图集号
审核郝伟初校对姚远！姚赶没计杨森露！15CJ60-1

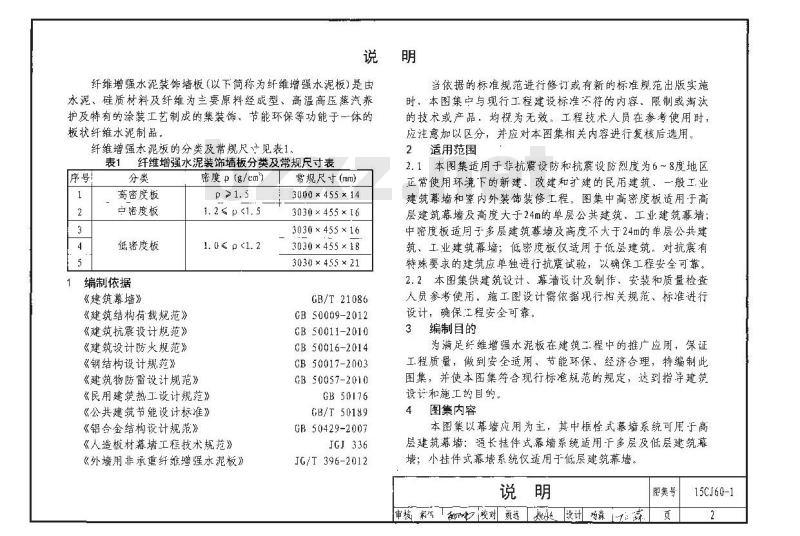

纤维增强水泥装饰墙板（以下筒称为纤维增强水泥板）是由水泥、硅质材料及纤维为主要原料经成型、高温压蒸汽养护及特有的涂装工艺制成的集装饰，节能环保等功能于一体的板状纤维水泥制品，
纤维增强水泥板的分类及常规尺主见表1.表1纤维增强水泥装饰墙板分类及常规尺寸表序号
高密度板
户密度板
低韬度板
编制依据
《建筑幕墙》
《建筑结构荷载规范》
《建筑抗震设计规范》
《建筑设计防火规范》
《钢结构设计规范》
《建筑物防雷设计规范》
密度（g/cm）
1. 2≤ p<1. 5
1. 0 p <1. 2
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《铅合金结构设计规范》
《人造板材幕墙工程技术规范》（外墙用非承重纤维增强水泥板》常规尺寸（mm）
3000× 455 ×14
3030 × 455 × 16
3030×455×16
3030 × 455×18
3030× 455 ×21
GB/T21086
GB 50009-2012
GB 50011-2010
CB 50016-2014
CB 50017-2003
GB 50057-2010
GB 50176
GB/T 50189
GB 50429-2007
JGJ336
JG/T 396-2012
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集中与现行工程建设标准不符的内容。限制或淘汰的技术或产品，均视为无效，工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适周于非抗震设防称抗震设防烈度为6~8度地区正常使用环镜下的新建、改建和扩建的民用建筑、一般工业建筑幕墙和室内外装饰装修工程。图集中高密度板适用于高层建筑幕墙及高度大于24m的单层公共建筑，工业建筑幕靖：中密度板适月于多层建筑幕墙及商度不大于24m的单层公共建筑、工业建筑幕墙；低密度板仅适用于低层建筑。对抗震有特殊要求的建筑应单独进行抗震试验，以确保工程安全可靠。2.2本图集供建筑设计、幕遣设计及制作、安装和质量检查人员参考使用。施工图设计需依据现行相关规范、标准进行设计，确保主程安全可靠。
3编制目的
为满足织维增强水泥板在建筑二程中的推广应用，保证工程质量，做到安全适用、节能环保、经济合理，特编制此图集，并使本图集符合现行标准规范的规定，达到指导建筑设计和施工的目的。
4图集内容
本图集以幕墙应用为主，其中框栓式幕墙系统可用于高层建筑幕墙：通长挂件式幕墙系统适用于多层及低层建筑幕墙：小挂件式幕墙系统仅逻用于低层建筑幕墙。说明
申核，新写校对就远4设计森选
图集号
15CJ60-1

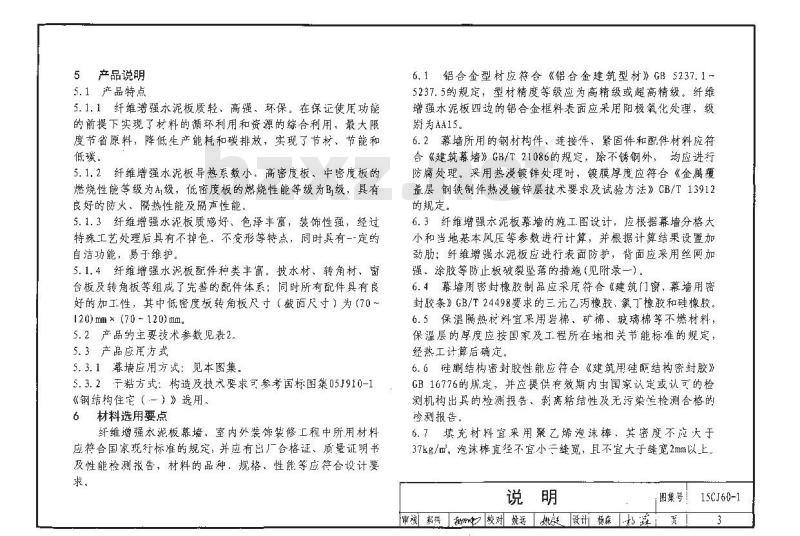

5产品说明
5.1产品特点
5.1.1纤维增强水泥板质轻、高强、环保。在保证使功能的前提下实现了村料的循环利用和资源的综合利用，最大限度节省原料，降低生产能耗和碳排放，实现了节、节能和低碳。
5.1.2纤维增强水泥板导热系数小：高密度板、年密度板的燃烧性能等级为A级，低密度板的燃烧性能等级为B级，具有良好的眩火、热性能及隔声性能。5.1.3纤维增强水泥板质感好、色泽丰富，装饰性强，经过特殊工艺处理后真有不掉色，不变形等特点，同时具有一-定的自洁功能，易于维护。
5.1.4纤维增强水泥板配件种类丰富。披水材、转角材、窗台板及转角板等组成了完善的配件体系，同时所有配件具有良好的加工性，其中低密度板转角板尺寸（截面尺寸）为（70～120)mm× (70-120)mm。
5.2产品的主要技术参数见表2，5.3产品应用方式
5.3.1募墙应用方试：见本图集。5. 3. 2干粘方式：构造及技术要求可参考国标图集05J910-1《钢结构住宅（一）》用，
6材料选用要点
纤维增强水泥板幕墙、室内外装饰装修工程中所用材料应符合国家现行标准的规定，并应有出厂合格证、质量证明书及性能检测报告，材料的品种、规格、性能等应符合设计要求。
6.1铅合金型材应符合《铝合金建筑型材》GB5237.1~5237.5的规定，型材精度等级应为高精级或超高精级。纤维增强水泥板四边的铝合金框料表面应采用阳极氧化处理，级别为AA15。
6.2幕墙所用的钢材构件、连接件、紧固件和配件材料应符合《建筑幕墙》GB/T21086的规定，除不锈钢外，离应进行防腐处理。菜用热浸镀锌处理时，镀膜厚度应符合《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》CB/T13912的规定。
6.3纤维增强水泥板幕墙的施工图设计，应根据幕墙分格大小和当地基本凤压等参数进行计算，并根据计算结果设置加劲肋；纤维增强水泥板应进行表面防护，背面应采用丝网加强、涂胶等防止板破裂坠落的措施（见附录一）。6.4幕墙用密封橡胶制品应采用符合建筑门窗，幕墙用密封胶条》GB/T 24498要求的三元乙丙橡胶，氯丁橡胶和硅橡胶。6.5保温隔热料宜采用岩棉、矿棉、玻璃棉等不燃材料，保温层的厚度应按国家及工程所在地相关节能标准的规定，经热工计算后确定。
6.6硅酮结构密封胶性能应符合《建筑用硅酶结构密封胶》GB16776的规定，并应提供有效期内主国家认定或认可的检测机构出具的检测报告：剥离粘结性及无污染检测合格的验测报告。
6.7填充材料宜采用聚乙烯泡沫棒、其密度不应大于37kg/m。泡沫棒直径不宜小二缝宽，不宜大于整冤2mm以上说明
：图集号15CJ60-1
审核新汽校对姚远姚庭设计 杨练美3
物理性能
密度(g/cm)
弹性模量(GPa)
泊松比
吸水率(%)
热膨张系数(1/℃)
导热系数(W/ (m·X))
钉头逆拔耐力(N/mm)
剪切强度(MPa)
抗折强度(MPa)
燃烧性能等级
不透水性
石棉含量
耐冻融循环（200次）
放射性核素限量
涂层耐碱性
适周范围
纤维增强水泥装饰墙板的主要技术参数高密度板检测数值
4.8×10-6
长度方向：11.12
宽度方向：15.98
气干状态：18.4
饱水状态：18.1
24h检验后，
板反面未出现湿痕、
无水滴
未检出
未出现可见裂纹、分层。脱落等破坏
I ra=0. 08, I ,=0. 13
无变化
中密度板检测数值
气干状态：12. 2
饱水状态：8.0
低密度板检测数值
气干状态：9.5
饱水状态：9.0
24h检验后，板反面未出现湿痕、：24h检验后，板反面未出现湿痕、
无水滴
未检出
无水滴
未检出
未出现可见裂纹、分层、脱落等未出现可见裂纹、分层、脱落等破坏
Ina=0.1, Iy=0. 3
无变化
高层，多层及低层建筑；24m以上多层及低层建筑；24m（含）以下单层公共建筑及工业建筑
单层公共建筑及工业建筑
Ir±=0. 04, I,=0. 08
无变化
低层建筑
图集号
审核新信心校对远始设计烫森露页
15CJ60-1
幕墙的防火防霞
7.1幕墙的防火设计应符合《建筑设计防火规范》GB 50016及其他相关标准的规定。
7.2幕墙的防雷设计应符合《建筑物防雷设计规范》CB50057及其他相关标准规范的规定。幕墙的金属框架中作为防雷网的构件和位于建筑物外廓易受雷击部位的幕墙立柱应与主体结构的防雷装置可靠连接。
73幕墙预埋件或固定件与主体防雷体系的连接宜采用热浸锌圆钢或扁钢连接件，连接件的截面积应不小于50mm；幕墙金属构件之闻的连接宜采用铜质或铝质柔性导线，铜质导线截面积不应小于16mm，铝质导线截面积不应小于25mm。8纤维增强水泥板幕墙的物理性能8.1幕墙的物理性能等级是依据按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定，其分级符合国家现行规范《建筑幕墙》GB/T21086的规定。
8.2纤维增强水泥装饰墙板幕墙的主要性能分级指标详见表3表9。
表3抗风压性能分级
分级代号
分级指标值P3
1. 0≤ P,<1. 5h. 5≤P,< 2. 02. 0 ≤ P,<2. 52. 5≤ P,<3. 03. 0 ≤ Ps<3. 53. 5≤ P,< 4. 0j4. 0 ≤P,<4. 54. 5≤P,<5. 0(kPa)
注；1．9级时需同时标注P;的测试值，如属9级（5.5kPa）。2.分级指标值Pi为正，负风压测试值绝对值的较小值。表4水密性能分级
分级代号
分级指标值△P
翘定部分
可开启部分
5004Ap<700
250≤AP<350
注：5级时需间时标注国定部分和开启部分△P的测试值，2
700≤AP<1000
350≤ ap<500
1000≤AP<1500
500P<700
1500≤AP<2000
700≤P<1000
P,≥>5. 0
APa2000
AP>1000
图集号
审核都传私校对姚远姚廷设计杨森办15CJ60-1
分级代号
分级指标值
注：5级时需同时标注R的测试值。表6开启部分气密性能分级
表5平面内变形性能分级
1/300±<1/200
分级代号
分级指标q4.0>4>2.52.5>α>1.51.5>a>0.54≤0.5[m / (mh)]
1/200≤ y<1/150
分级代号
分级指标4A
[α/ (m·h)]
表8传热系数分级
分级代号下载图集就来标准下载网
分级指标值K
[W/ (r · k)] !
5. 0 > K 4. 0
注：8级时需同时标注K的测试值。分级代号
分级指标值R（dB）
25≤R<30
注：5级时需同时标注R的测试值，9使用说明
4. 0>K 3.
3. 0 > K 2 2. 5
1/150≤ y<1/100
表7整体气密性能分级
y>1/100
4. 0> g, >2. 02. 04> 1. 2 1. 2q> 0. 5 444 0. 55
2. 5 > K 2. 0
表9空气声隔声性能分级
30 ≤R<35
9. 1本图集除特别标注外，所注尺寸均以毫米(mm)为单位9. 2本图集的详图索引方法
35≤R<40
2. 0> 1. 5
40R<45
15CJ60-1
图集号
. 1. 5> K 1.
详图号
详图所在页次
图集号
审核郝伟「校对姚远
15CJ60-1
纤维增强水泥装饰墙板幕墙索引图2.19
1-1部面图
2-2剖面图
纤维增强水泥装饰墙板幕墙索引图审核郝伟！初校对魏远「设计杨森」2aoa8
5888888
3-3部面图
图集号
15CJ60-1
主体结构
保温层厚度被具
体二程要求设置
不锈钢螺栓(套）
钢文柱
不锈钢螺栓(套）
铝合金竖框
纤维增强水泥板
披水胶条
三元乙丙胶条
预埋件
1镀锌角钢连接件
防水透汽层
镀锌钢角码
镀锌角钢挂件
定位螺钉
不锈钢背栓
框栓式
标准横部、竖剖节点
审核都伟
初吃校对姚远「姚设杨森老露
纤维增强水泥板
钢立柱
不锈钢背
铝合金下横框
定莅螺钉
铝合金上横框
镀锌角钢挂件
不锈钢螺检(套）
镀锌钢角码
防水透汽层
图集号
15CJ60-1
防火密封胶
1.5厚镀锌钢板
防火岩梯
铝合金窗柜
硅酮密封胶+泡沫
铝单板
铝合金角码
铝合金竖框
纤维增强水泥板
铝合金开启扇
铝合金开启框
钢立柱
三元7.丙胶条
防火密封胶
窗口横部
框栓式
主体结构
窗口横剖节点
心校对姚运姚设计杨森露
审核郝伟
保温屋
防水透汽层
图集号
1560-1
（）科
框栓式
审核郝伟
层间防火、
防雷节点
正来样
姚设计格森
独疫对姚运
图集号
15CJ60-
