标准简介/下载河南省工程建设标准设计 DBJT19-20-2005
05系列工程建设标准设计图集
河南省工程建设标准设计管理办公室 主编
05YJ5-2 坡屋面
中国建筑工业出版社
坡 屋 面
编制单位：河南省建筑设计研究院
| 编制单位负责人 | |
| 编制单位技术负责人 | |
| 技术审 定 人 | |
| 设 计 负 责 人 |
目 录
| 目录 | 01-02 | 坡瓦屋面女儿墙泛水、山墙封檐（砂板卧瓦） | 12 |
| 编制说明 | 03-06 | 坡瓦屋面山墙泛水（砂板卧瓦） | 13 |
| 块瓦屋脊详表图索引 | 坡瓦屋面女儿墙泛水、山墙封檐（铜挂瓦条） | 14 | |
| 块瓦屋面檐口（砂板卧瓦） | 2 | 坡瓦屋面山墙泛水（铜挂瓦条） | 15 |
| 块瓦屋面檐口（铜挂瓦条） | 3 | 坡瓦屋面女儿墙泛水、山墙封檐（木挂瓦条） | 16 |
| 块瓦屋面檐口（木挂瓦条） | 4 | 坡瓦屋面山墙泛水（木挂瓦条） | 17 |
| 块瓦屋面檐沟（砂板卧瓦） | 坡瓦屋脊变形缝 | 18-19 | |
| 块瓦屋面檐沟（铜挂瓦条） | 6 | 坡瓦屋脊斜天面（砂板卧瓦） | 20 |
| 块瓦屋面檐沟（木挂瓦条） | 7 | 坡瓦屋脊斜天面（铜挂瓦条） | 21 |
| 块瓦屋面屋脊、斜天沟（砂板卧瓦） | 8 | 坡瓦屋脊斜天面（木挂瓦条） | 22 |
| 块瓦屋面屋脊、斜天沟（铜挂瓦条） | 9 | 坡瓦屋面老虎窗 | 23-25 |
| 块瓦屋面屋脊、斜天沟（木挂瓦条） | 10 | 坡瓦屋面上人孔 | 26 |
| 块瓦屋面现浇屋脊 | 11 |
目录（一）
图集号 05YJ3-2
页 01

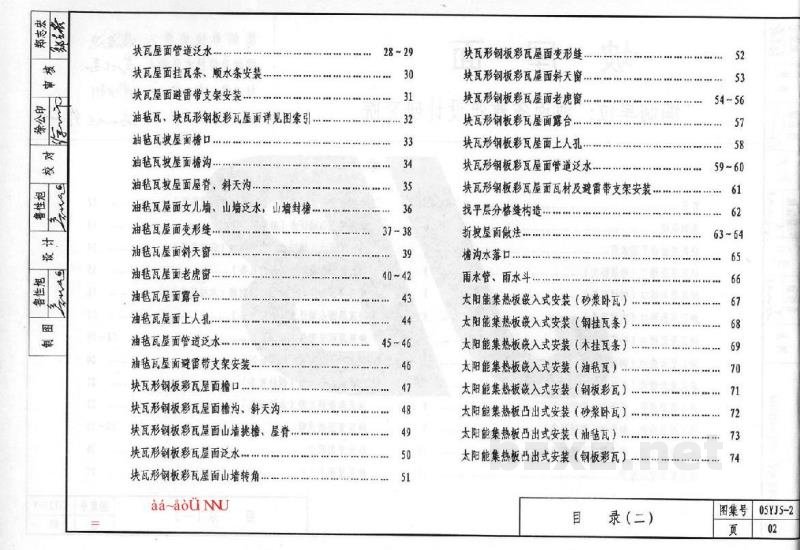

| 目录（二） | 图集号 03J52-2 页 02 |
|
|
块瓦屋面留设泛水 ................... 28-29 块瓦屋面挂百条、顺水条安装 ............. 30 块瓦屋面避雷带支架安装 .................. 31 油毡瓦、块瓦形钢板彩瓦屋面详图索引表 ....... 32 油毡瓦坡屋面做法 .......................... 33 油毡瓦坡屋面檐沟 .......................... 34 油毡瓦坡屋面上人孔、斜沟安装 ................ 35 油毡瓦屋面女儿墙、山墙泛水 ................. 36 油毡瓦屋面变形缝 .......................... 37-38 油毡瓦屋面上人孔 .......................... 39 油毡瓦屋面老虎窗 .......................... 40-42 油毡瓦屋面露台 ............................ 43 油毡瓦屋面上人孔 .......................... 44 油毡瓦屋面管道泛水 ......................... 45-46 油毡瓦屋面避雷带支架安装 ................... 46 块瓦形钢板彩瓦屋面檐口 .................... 47 块瓦形钢板彩瓦屋面斜沟、斜沟泛水 ............. 48 块瓦形钢板彩瓦屋面上山墙泛水 ................. 49 块瓦形钢板彩瓦屋面留设泛水 .................. 50 块瓦形钢板彩瓦屋面山墙转角 .................. 51 |
块瓦形钢板彩瓦屋面变形缝 ................... 52 块瓦形钢板彩瓦屋面上老虎窗 .................. 53 块瓦形钢板彩瓦屋面上露台 .................... 54-56 块瓦形钢板彩瓦屋面管道泛水 ................... 57 块瓦形钢板彩瓦屋面留设泛水 .................. 58 块瓦形钢板彩瓦屋面上人孔 .................... 59-60 块瓦形钢板彩瓦屋面瓦材及避雷带支架安装 ....... 61 投平层分格缝构造 .......................... 62 折坡屋面做法 .............................. 63-64 滴水水口 .................................... 65 雨水管、雨水斗 ............................. 65 太阳能集热板嵌入式安装（砂岩瓦） ........... 67 太阳能集热板嵌入式安装（钢挂瓦条） .......... 68 太阳能集热板嵌入式安装（木挂瓦条） .......... 69 太阳能集热板嵌入式安装（油毡瓦） ........... 70 太阳能集热板嵌入式安装（钢板彩瓦） .......... 71 太阳能集热板凸出式安装（砂岩瓦） ........... 72 太阳能集热板凸出式安装（油毡瓦） ........... 73 太阳能集热板凸出式安装（钢板彩瓦） .......... 74 |
