标准简介/下载河南省工程建设标准设计
DBJT19-02-2003
坡屋面
03YJ202
河南省工程建设标准设计管理办公室 主编
坡屋面（瓦屋面）
|
批准单位：河南省建设厅 编制单位：河南省建筑设计研究院 |
批准文号： | 豫建设标〔2003〕53号 | ||
| 图集号： | 03YJ202 | |||
| 施行日期： | 2003.9.1 | |||
| 编制单位负责人 凌君达 [签名] | ||||
| 编制单位技术负责人 袁恒惠 [签名] | ||||
| 技术审定人 张迎新 | [签名] | |||
| 设计负责人 鲁性旭 | [签名] | |||
| 徐公印 [签名] | ||||
目 录
|
目录（一）、（二）... (1、2) 说明（一）～（二）... (3~5) 坡屋面详图索引 ... (6) 坡屋面檐口（砂浆卧瓦） ... (7) 坡屋面檐口（钢挂瓦条） ... (8) 坡屋面檐口（木挂瓦条） ... (9) 坡屋面檐口（油毡瓦） ... (10) 坡屋面檐沟（砂浆卧瓦） ... (11) 坡屋面檐沟（钢挂瓦条） ... (12) |
坡屋面檐沟（木挂瓦条） ... (13) 坡屋面檐沟（油毡瓦） ... (14) 坡屋面屋脊，斜天沟（砂浆卧瓦） ... (15) 坡屋面屋脊，斜天沟（钢挂瓦条） ... (16) 坡屋面屋脊，斜天沟（木挂瓦条） ... (17) 坡屋面屋脊，斜天沟（油毡瓦） ... (18) 块瓦屋面现浇屋脊 ... (19) 屋面泛水、山墙封檐（砂浆卧瓦） ... (20) 屋面泛水、山墙封檐（钢挂瓦条） ... (21) |
| 目录（一） | |
|---|---|
| 图集号 | 03YJ202 |
| 页次 | 1 |

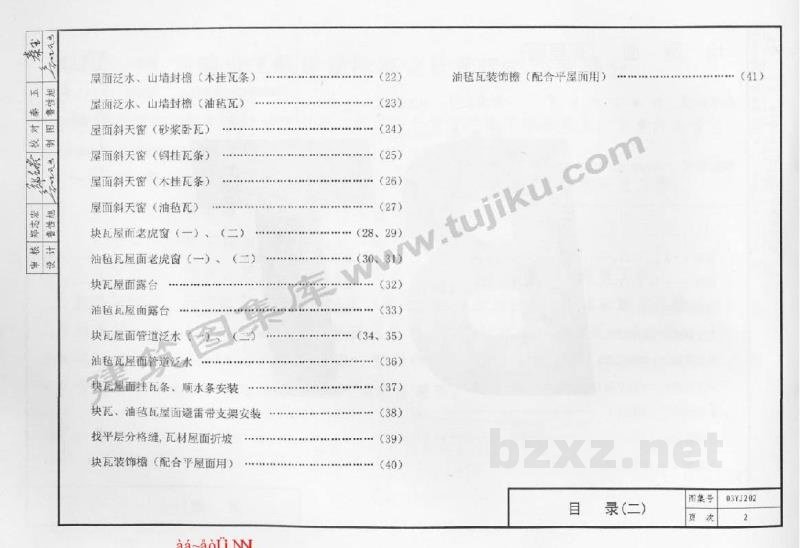

áà-ãõÜ NN.
屋面泛水、山墙封檐（木挂瓦条） ………… (22)
油毡瓦装饰檐（配合平屋面用） ………… (41)
屋面泛水、山墙封檐（油毡瓦） ………… (23)
屋面斜天窗（砂浆卧瓦） ………… (24)
屋面斜天窗（钢挂瓦条） ………… (25)
屋面斜天窗（木挂瓦条） ………… (26)
屋面斜天窗（油毡瓦） ………… (27)
块瓦屋面老虎窗（一）、（二） ………… (28, 29)
油毡瓦屋面老虎窗（一）、（二） ………… (30, 31)
块瓦屋面露台 ………… (32)
油毡瓦屋面露台 ………… (33)
块瓦屋面管道泛水（一）、（二） ………… (34, 35)
油毡瓦屋面管道泛水 ………… (36)
块瓦屋面挂瓦条、顺木条安装 ………… (37)
块瓦、油毡瓦屋面避雷带支架安装 ………… (38)
找平层分格缝，瓦材屋面折坡 ………… (39)
块瓦装饰檐（配合平屋面用） ………… (40)
| 目 录(二) | 图类号 #SYT202 |
| 页次 2 |
