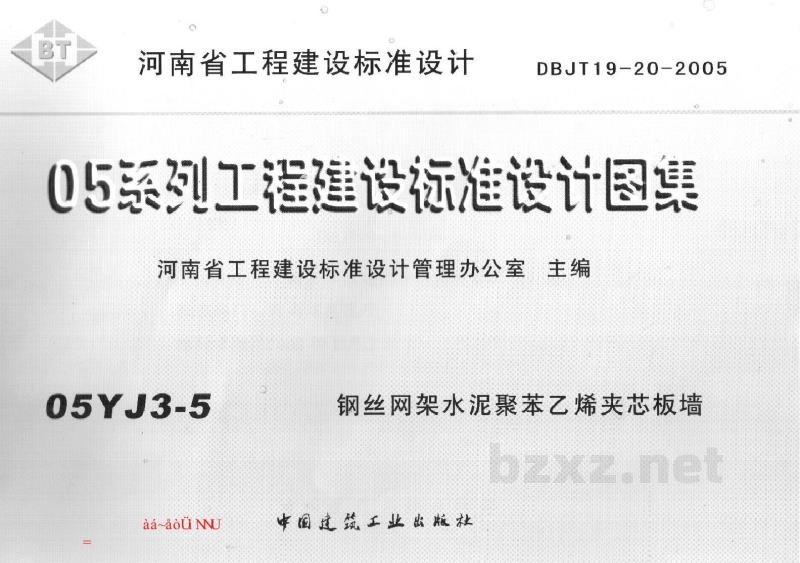

【05YJ3-5】 钢丝网架水泥聚苯乙烯夹心板墙

05系列工程建设标准设计图集

河南省工程建设标准设计管理办公室 主编

05YJ3-5    钢丝网架水泥聚苯乙烯夹芯板墙

中国建筑工业出版社

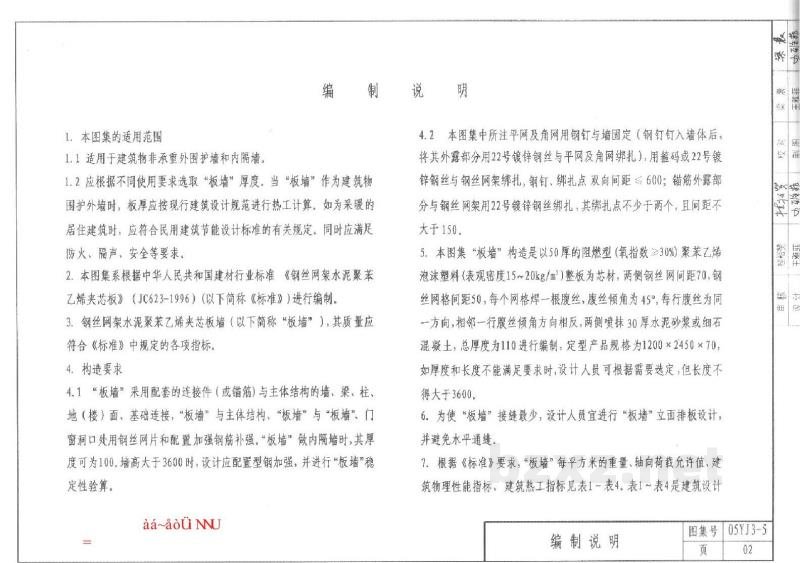

编制说明

1. 本图集的适用范围

1.1 适用于建筑物外承重外围护墙和内隔墙。

1.2 应根据不同使用要求选取“板墙”厚度。当“板墙”作为建筑热围护外墙时，板厚应按现行建筑设计规范进行热工计算。如为采暖的居住建筑时，应符合民用建筑节能设计标准的有关规定，同时还应满足防火、隔声等安全要求。

2. 本图集系根据中华人民共和国行业标准《钢丝网架水泥聚苯乙烯夹芯板》(JG623-93)（以下简称《标准》）进行编制。

3. 钢架网架水泥聚苯乙烯夹芯板墙（以下简称“板墙”），其质量应符合《标准》中规定的各项指标。

4. 构造要求

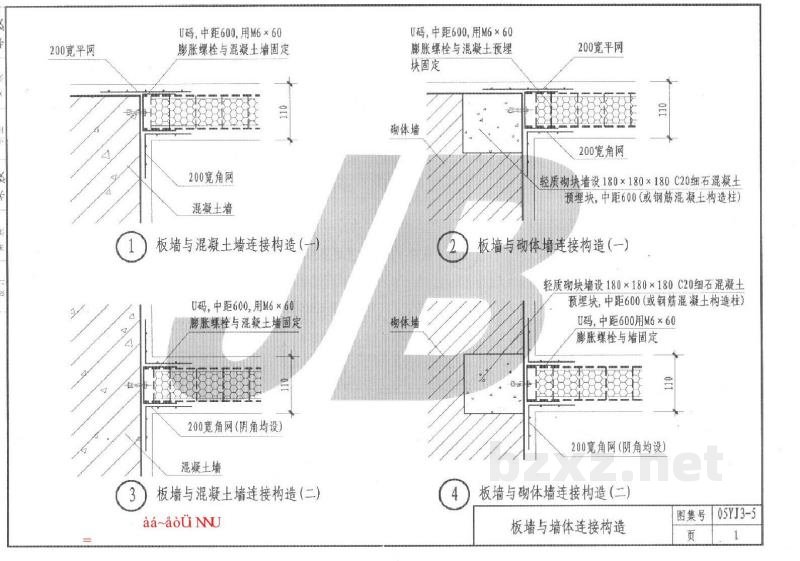

4.1 “板墙”采用配套的连接件（或锚筋）与主体结构的梁、柱、地（楼）面，基础连接。“板墙”与主体结构、“板墙”与“板墙”，门窗洞口四周钢丝网片配置加强钢筋补强，“板墙”纵向两端部，其厚度可为100。墙高大于3600时，设计应配置型钢加强，并进行“板墙”稳定性验算。

4.2 本图集中所注平网及角钢用锚钉与墙固定（锚钉打入墙体后，将其外露部分同22号镀锌钢丝与平网及角钢绑扎），每隔板宽22号镀锌钢丝与钢筋骨架绑扎。锚钉、绑扎点双向间距≤600；钢板外墙筋骨分列与钢筋架用22号镀锌钢丝绑扎，其绑扎点不少于两个，且间距不大于150。

4.3 本图集“板墙”构造是以50厚的阻燃型（氧指数≥30%）聚苯乙烯泡沫塑料（表观密度15~20kg/m³）整版为芯材，两侧钢丝网间距70、钢丝网格距50。每个网格焊一根拉结丝，腹丝倾角为45°，每行腹丝为一方向，相邻一行腹丝倾斜方向相反，两板间填30厚水泥砂浆或细石混凝土，总厚度为110进行编制。定型产品规格为1200×2450×70。如厚度和长度不能满足要求时，设计人员可根据需要选定，但长度不得大于3600。

5. 为使“板墙”接缝最少，设计人员宜进行“板墙”立面排板设计，并避免水平通缝。

6. 根据《标准》3要求，“板墙”每平方米的重量、轴向耐荷力允许值、建筑物理性能指标、建筑热工指标见表1~表4。表1~表4是建筑设计

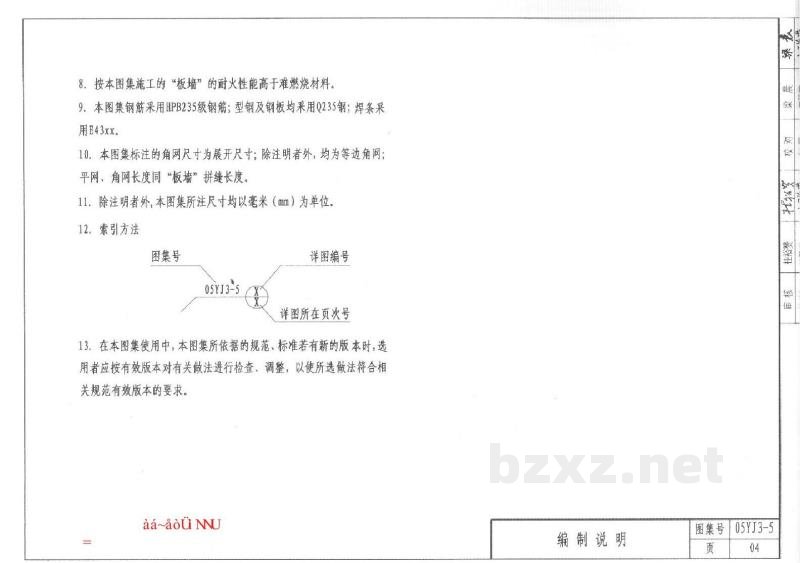

8. 按本图集施工的“板墙”的耐火性能高于普通燃烧材料。
9. 本图集钢檩采用HPB235级钢筋；型钢及钢板均采用Q235钢；焊条采用E43xx。
10. 本图集标注的角隅尺寸为展开尺寸；除注明者外，均为等边角隅；平网、角隅长度同“板墙”拼缝长度。
11. 除注明者外，本图集所注尺寸均以毫米（mm）为单位。

12. 索引方法

13. 在本图集使用中，本图集所依据的规范、标准若有新的版本时，选用者应按有效版本对有关做法进行检查、调整，以使所选做法符合相关规范及有效版本的要求。
