【02YG202】 钢筋混凝土平板

河南省工程建设标准设计

DBJT19-01-2002

洛阳市规划建筑设计研究院
内部使用 TEL: 3253648 2004年3月

02系列结构标准设计图集

02YG202钢筋混凝土平板

中国计划出版社

钢筋混凝土平板（跨度1.2~2.4m）

编制单位：河南省建筑设计研究院 图集号：02YG202

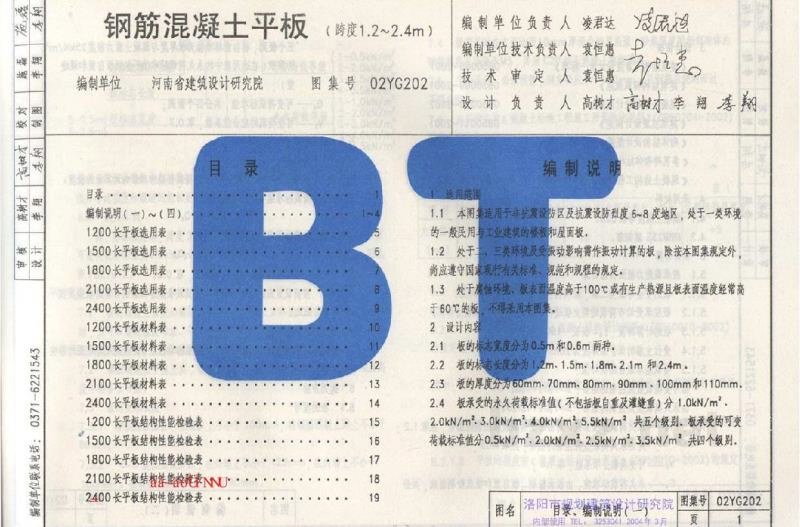

目录

编制说明

1. 适用范围

1.1 本图集适用于非地震设防区及抗震设防烈度6~8度地区，处于一类环境的一般民用与工业建筑的楼面和屋面板。

1.2 处于二、三类环境及受动力影响有振动计算构件的除按本图集规定外，尚应遵守国家现行有关标准、规范和规程的规定。

1.3 处于腐蚀性环境、板表面温度高于100℃或有生产热源且板表面温度经常高于60℃的场合，不得采用本图集。

2. 设计内容

2.1 板的跨距高度分为0.5m和0.6m两种。

2.2 板的标准长度分为1.2m、1.5m、1.8m、2.1m和2.4m。

2.3 板的厚度分为80mm、90mm、100mm和110mm。

2.4 板承受的永久荷载标准值（不包括自重及建筑面层）分1.0kN/m²、2.0kN/m²、3.0kN/m²、4.0kN/m²、5.5kN/m²共五个级别。板承受的可变荷载标准值分0.5kN/m²、2.0kN/m²、2.5kN/m²和3.5kN/m²共四个级别。

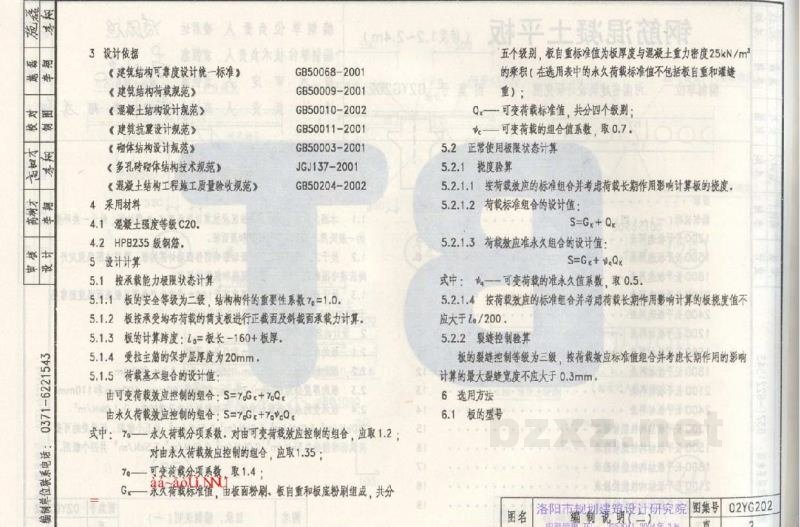

3 设计依据

五个级别，板自重标准值为板厚度与混凝土重度25KN/m³
的乘积（在选用表中的永久荷载标准值不包括板自重和墙
重）；
Qk—可变荷载标准值，共分四个级别；
Gk—可变荷载的组合值系数，取0.7。

4 采用材料

4.1 混凝土强度等级C20.

4.2 HPB235级钢筋。

5 设计计算

5.1 按承载能力极限状态计算

5.1.1 板的安全等级为二级，结构构件的重要性系数γ₀=1.0。

5.1.2 按承受均布荷载的简支板进行正截面及斜截承载力计算。

5.1.3 板的计算跨度：L_n=板长+1/60+板厚。

5.1.4 受拉主筋的保护层厚度为20mm.

5.1.5 荷载基本组合的设计值：

由可变荷载效应控制的组合： S=γ₀G+γ_QQ_k

由永久荷载效应控制的组合： S=γ₀G_k+γ_Qψ_QQ_k

式中：

• γ₀—永久荷载分项系数，对由可变荷载效应控制的组合，应取1.2；
• 对由永久荷载效应控制的组合，应取1.35；
• γ_G—可变荷载分项系数，取1.4；
• G_k—永久荷载标准值，由板自重、板自重和抹灰层组成，共分五个级别。

5.2 正常使用极限状态计算

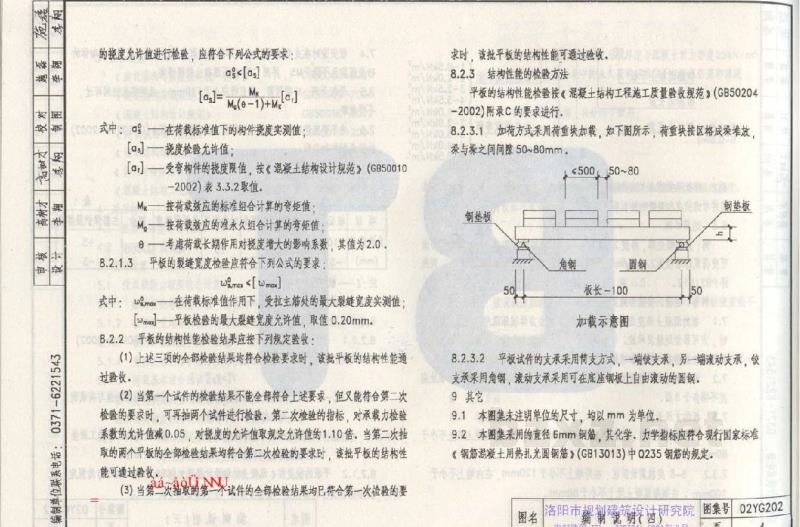

5.2.1 挠度验算

5.2.1.1 按荷载效应的标准组合并考虑长期效应影响作用计算的挠度。

5.2.1.2 将荷载基本组合的设计值：

5.2.1.3 将荷载效应永久组合的设计值：

式中：ψ_Q—可变荷载的准永久值系数，取0.5。

5.2.1.4 按荷载效应的标准组合并考虑长期效应影响作用计算的挠度值不应大于L_n/200.

5.2.2 裂缝控制验算

板的裂缝控制等级为二级，按荷载效应标准组合并考虑长期作用的影响计算的最大挠度值不应大于0.3mm.

6 选用方法

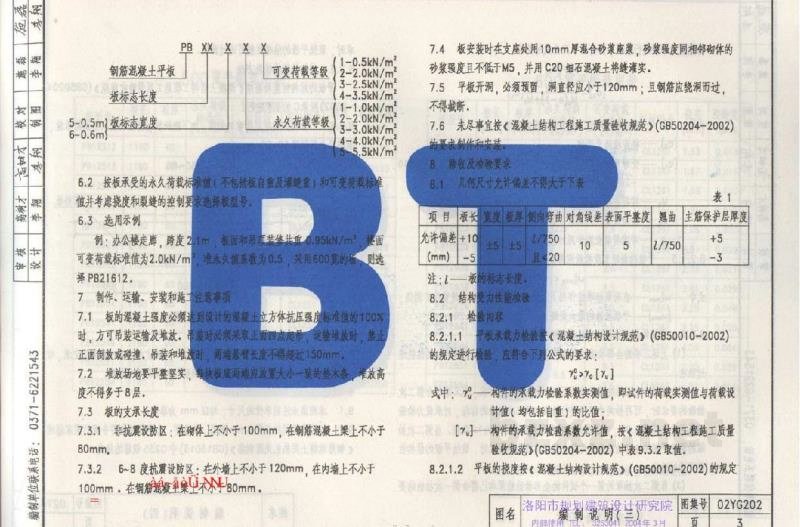

6.1 板型号
