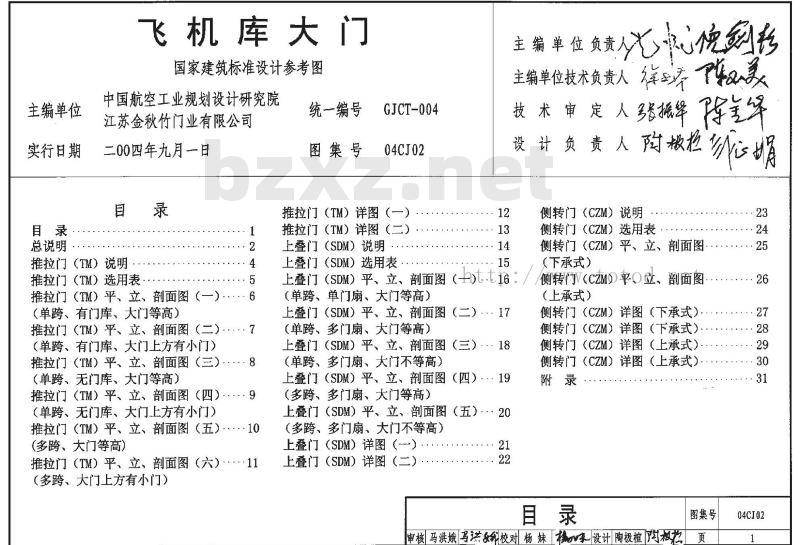

【04CJ02】 飞机库大门（参考图集）

主编单位
实行日期
总说明
飞机库大门
国家建筑标准设计参考图
中国航空工业规划设计研究院
江苏金秋竹门业有限公司
二00四年九月一日
推拉门（TM）说明
推拉门（TM）选用表
推拉门（TM）平、立、剖面图（一）．．．·6（单跨、有门库、大门等高）
推拉门（TM）平、立、剖面图（二）···7(单跨、有门库、大门上方有小门)推拉门（TM）平、立、面图（三）．··.8（单跨、无门库、大门等高）
推拉门（TM）平、立、剖面图（四）．．．·9（单跨、无门库、大门上方有小门）推拉门（TM）平、立、剖面图（五）·．．．·10(多跨、大门等高)
推拉门（TM）平、立、剖面图（六）·····11(多跨、大门上方有小门)
统一编号
图集号
GJCT-004
04CJ02
推拉门（TM）详图（一）
推拉门（TM）详图（二）
上叠门（SDM）说明
主编单位负责悦刻称
主编单位技术负责人
技 术 审定人振绎 孕绎
责人 对概检幼心帽
上叠门（SDM）选用表
上叠门（SDM）平、立、剖面图（)t.t：（单跨、单门扇、大门等高）
上叠门（SDM）平、立、剖面图（二）··17（单跨、多门扇、大门等高）
上叠门（SDM）平、立、剖面图（三）·18(单跨、多门扇、大门不等高）
上叠门（SDM）平、立、剖面图（四）：19（多跨、多门扇、大门等高）
上叠门（SDM）平、立、剖面图（五）·20（多跨、多门扇、大门不等高）上叠门（SDM）详图（~）
上叠门（SDM）详图（二）
侧转门（CZM）说明
侧转门（CZM）选用表
侧转门（CZM）平、立、剖面图·（下承式）
侧转门V(cZMの平○立、剖面图.（上承式）
侧转门（CZM）详图（下承式）：侧转门（CZM）详图（下承式）.：侧转门（CZM）详图（上承式）.侧转门（CZM）详图（上承式）.：附录
审核 马洪娥 马洪校对杨妹想设计 陶极植阿极书图集号
··28
04CJ02

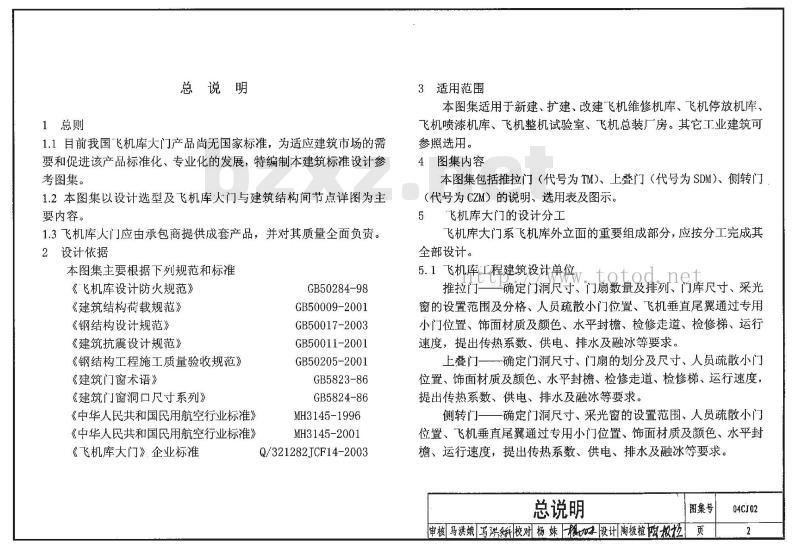

1总则　
总说明
1.1目前我国飞机库大门产品尚无国家标准，为适应建筑市场的需要和促进该产品标准化，专业化的发展，特编制本建筑标准设计参考图集。
1.2本图集以设计选型及飞机库人门与建筑结构间节点详图为主要内容。
1.3飞机库人门应由承包商提供成套产品，并对其质量全面负责。2设计依据
本图集主要根据下列规范和标准《飞机库设计防火规范》
《建筑结构荷载规范》
《钢结构设计规范》
《建筑抗震设计规范》
《钢结构工程施工质量验收规范》《建筑门窗术语》
《建筑门窗洞口尺寸系列》
《中华人民共和国民用航空行业标准》《中华人民共和国民用航空行业标准》《飞机库大门》.企业标准
GB50284-98
GB50009-2001
GB50017-2003
GB50011-2001
GB50205-2001
GB5823-86
GB5824-86
MH3145-1996
MH3145-2001
Q/321282JCF14-2003
3适用范围
本图集适用于新建、扩建、改建飞机维修机库、飞机停放机库、飞机喷漆机库、飞机整机试验室、飞机总装厂房。其它工业建筑可参照选用。
4图集内容
本图集包括推拉门（代号为TM）、上叠门（代号为SDM）、侧转门（代号为CZM）的说明、选用表及图示。“飞机库大门的设计分工
飞机库大门系飞机库外立面的重要组成部分，应按分工完成其全部设计。
5.1飞机库工程建筑设计单位v。totodnet推拉门一确定门洞尺寸、门扇数量及排列、门库尺寸、采光窗的设置范围及分格、人员疏散小门位置、飞机垂直尾翼通过专用小门位置、饰面材质及颜色、水平封檐、检修走道、检修梯、运行速度，提出传热系数、供电、排水及融冰等要求。上叠门一—确定门洞尺寸、门扇的划分及尺寸、人员疏散小门位置、饰面材质及颜色、水平封檐、检修走道、检修梯、运行速度，提出传热系数、供电、排水及融冰等要求。侧转门一一确定门洞尺寸、采光窗的设置范围、人员蔬散小门位置、飞机垂直尾翼通过专用小门位置、饰面材质及颜色、水平封檐、运行速度，提出传热系数、供电、排水及融冰等要求。总说明
图集号
审核 马洪娥马洪短校对杨妹上棋木设计陶极檀橄极控页
04CJ02

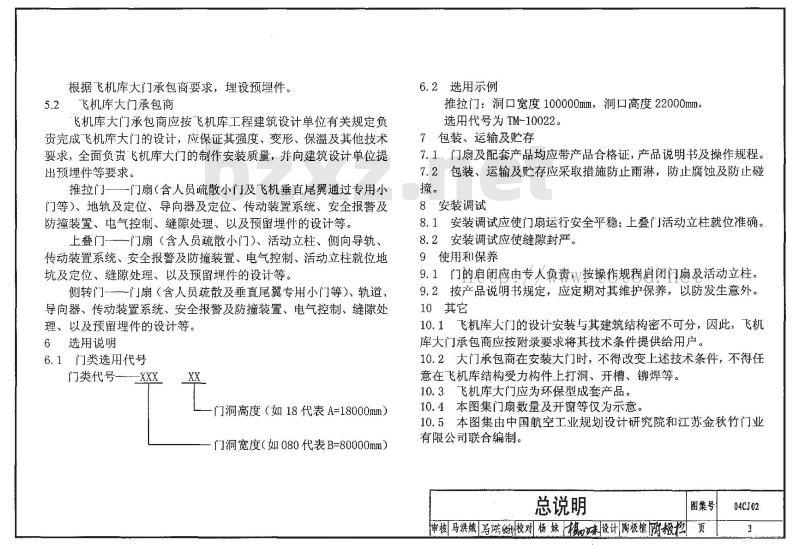

根据飞机库大门承包商要求，埋设预理件。5.2　飞机库大门承包商
飞机库大门承包商应按飞机库工程建筑设计单位有关规定负责完成飞机库大门的设计，应保证其强度、变形、保温及其他技术要求，全面负责飞机库大门的制作安装质量，并向建筑设计单位提出预埋件等要求。
推拉门门扇（含人员疏散小门及飞机垂直尾翼通过专用小门等）、地轨及定位、导向器及定位、传动装置系统、安全报警及防撞装置、电气控制、缝隙处理、以及预留理件的设计等。上叠门一一门扇（含人员疏散小门）、活动立柱、侧向导轨、传动装置系统、安全报警及防撞装置、电气控制、活动立柱就位地坑及定位、缝隙处理、以及预留埋件的设计等。侧转门一一-门扇（含人员蔬散及垂直尾翼专用小门等）、轨道、导向器、传动装置系统、安全报警及防撞装置、电气控制、缝隙处理、以及预留埋件的设计等。
6选用说明
6.1门类选用代号
门类代号——XXX
门洞高度（如18代表A=18000mm）门洞宽度（如080代表B-80000mm）6.2选用示例
推拉门：洞口宽度100000mm，洞口高度22000mm，选用代号为TM-10022。
7包装、运输及贮存
7.1门扇及配套产品均应带产品合格证，产品说明书及操作规程。7.2包装、运输及贮存应采取措施防止雨淋，防止腐蚀及防止碰撞。
8安装调试
8.1安装调试应使门扇运行安全平稳；上叠门活动立柱就位准确。8.2安装调试应使缝隙封严。
9使用和保养
9.1门的启闭应由专人负责w按操作规程启闭门扇及活动立柱。9.2按产品说明书规定，应定期对其维护保养，以防发生意外。10　其它
10.1飞机库人门的设计安装与其建筑结构密不可分，因此，飞机库大门承包商应按附录要求将其技术条件提供给用户。10.2大门承包商在安装大门时，不得改变上述技术条件，不得任意在飞机库结构受力构件上打洞、开槽、铆焊等。10.3飞机库大门应为环保型成套产品。10.4本图集门扇数量及开窗等仅为示意。10.5本图集由中国航空工业规划设计研究院和江苏金秋竹门业有限公司联合编制。
总说明
图集号
审核马洪娥马滋校对杨妹模味设计 陶极檀顾极构页
04CJ02

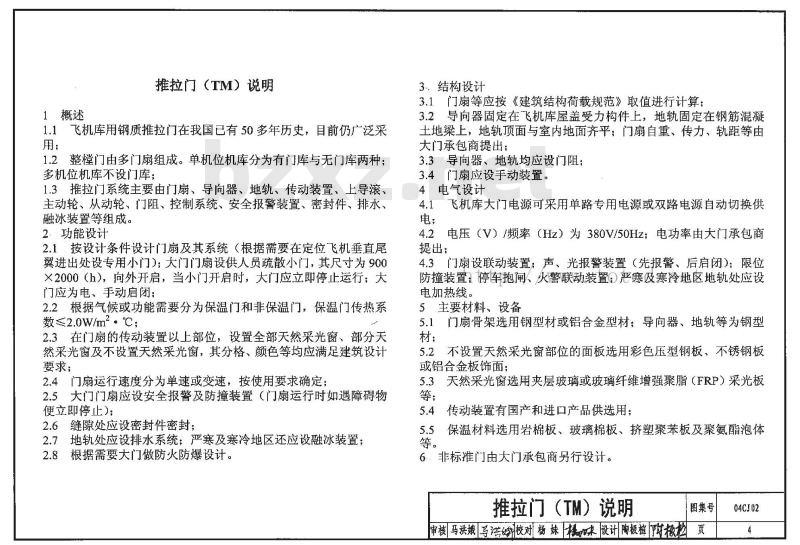

推拉门（TM）说明
1概述
1.1飞机库用钢质推拉门在我国已有50多年历史，目前仍广泛采用；
1.2整2门由多门扇组成。单机位机库分为有门库与无门库两种多机位机库不设门库：
1.3推拉门系统主要由门扇、导向器、地轨、传动装置、上导、主动轮、从动轮、门阻、控制系统、安全报警装置、密封件、排水、融冰装置等组成。
2．功能设计
2.1按设计条件设计门扇及其系统（根据需要在定位飞机垂直尾翼进出处设专用小门）；大门门扇设供人员疏散小门，其尺寸为900X2000（h)，向外开启，当小门开启时，大门应立即停止运行；大门应为电、手动启闭：
2.2根据气候或功能需要分为保温门和非保温门，保温门传热系数≤2.0W/m2。℃C;
2.3在门扇的传动装置以上部位，设置全部天然采光窗、部分天然采光窗及不设置天然采光窗，其分格、颜色等均应满足建筑设计要求；
2.4门扇运行速度分为单速或变速，按使用要求确定：2.5大门门扇应设安全报警及防撞装置（门扇运行时如遇障碍物便立即停止)；
2.6缝隙处应设密封件密封；
2.7地轨处应设排水系统；严寒及寒冷地区还应设融冰装置；2.8根据需要大门做防火防爆设计。3．结构设计
3.1门扇等应按《建筑结构荷载规范》取值进行计算；3.2导向器固定在飞机库屋盖受力构件上，地轨固定在钢筋混凝土地梁上，地轨顶面与室内地面齐平：门扇自重、传力、轨距等由大门承包商提出；
3.3导向器、地轨均应设门阻；
3.4门扇应设手动装置。
4电气设计
4.1飞机库大门电源可采用单路专用电源或双路电源自动切换供电；
电压（V）/频率（Hz）为380V/50Hz：电功率由大门承包商4.2
提出；
4.3门扇设联动装置：声、光报警装置（先报警、后启闭）；限位防撞装置，停车抱闸、火警联动装置?严寒及寒冷地区地轨处应设电加热线。
5主要材料、设备
5.1门扇骨架选用钢型材或铝合金型材；导向器、地轨等为钢型材：
5.2不设置天然采光窗部位的面板选用彩色压型钢板、不锈钢板或铝合金板饰面；
5.3天然采光窗选用夹层玻璃或玻璃纤维增强聚脂（FRP）采光板等；
传动装置有国产和进口产品供选用：5.5
保温材料选用岩棉板、玻璃棉板、挤塑聚苯板及聚氨泡体等。
6：．非标准门由大门承包商另行设计。推拉门（TM）说明
图集号
审核马洪娥 马茫好校对杨妹楼味设计陶极檀阿极松页
04CJ02

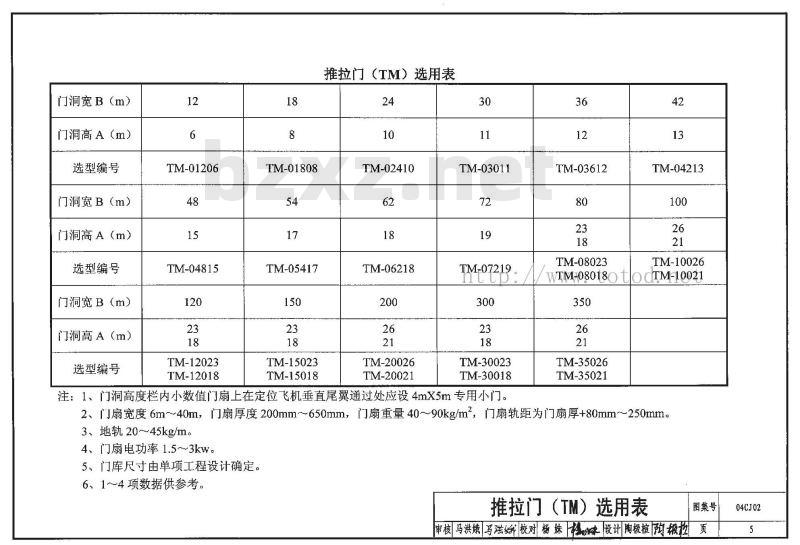

门洞宽B（m）
门洞高A（m）
选型编号
门洞宽B（m）
门洞高A（m）
选型编号
门洞宽B（m）
门洞高A（m）
选型编号
TM-01206
TM-04815
TM-12023
TM-12018
TM-01808
TM-05417
TM-15023
TM-15018
推拉门（TM）选用表
TM-02410
TM-06218
TM-20026
TM-20021
TM-03011
TM-07219
TM-30023
TM-30018
注：1、门洞高度栏内小数值门扇上在定位飞机垂直尾翼通过处应设4mX5m专用小门。36
TM-03612
TM-08023
WTM-080180
TM-35026
TM-35021
TM-04213
TM-10026
QOTM-10021
2、门扇宽度6m～40m，门扇厚度200mm～650mm，门扇重量40～90kg/m2，门扇轨距为门扇厚+80mm～250mm。3、地轨20~45kg/m。
4、门扇电功率1.5~~3kw。
5、门库尺寸由单项工程设计确定。6、1~～4项数据供参考。
推拉门（TM）选用表
图集号
审核马洪娥马滋好校对杨妹味设计陶极檀陶极页
04CJ02
小门900x2000(h）
立面图
平面图
天然采光窗此图集内容来自标准下载网
轻质墙体
屋盏受力
检修走道
1-1剖面图
门扇开启后停放位置
推拉门（TM）平、立、剖面图（一）（单跨、有门库、大门等高）
审核 马洪娥写洪 校对 陶极檀 阿极拉设计 杨妹楼味图集号
04CJ02
小门900x2000（h）
立面图
平面图
飞机垂直尾翼
通过专用小门
/地轨
天然采光窗
轻质墙体
屋盖受力
检修走道
httpi/
/totod.net
1-1剖面图
门扇开启后停放位暨
推拉门（TM）平、立、剖面图（二）（单跨、有门库、大门上方有小门）审核马洪娥马法辉校对陶极檀时极拉 设计杨妹摄啡图集号
04CJ02
小门900x2000(h）
立面图
平面图
天然采光窗
轻质墙体
屋盏受力
检修走道
1-1剖面图
门扇开启后停放位置
推拉门（TM）平、立、剖面图（三）（单跨、无门库、大门等高）
审核马洪娥马共娥校对陶极檀对搬松设杨妹摄味图集号
04CJ02
小门900x2000h）
立面图
平面图
飞机垂直尾翼
通过专用小门
天然采光窗
轻质墙体
屋益受力
检修走道
httpi//totod.net
1-1剖面图
门扇开启后停放位暨
推拉门（TM）平、立、剖面图（四）（单跨、无门库、大门上方有小门）审核 马洪娥 马洋娥 校对陶极檀阿搬粒设计杨妹摄味图集号
04CJ02
小门900x2000（h）
立面图
平面图
天然采光窗
轻质墙体
屋受力
检修走道
11面图
门扇开启后停放位置
推拉门（TM）平、立、剖面图（五）（多跨、大门等高）
审核 马洪娥 马诺娥校对 陶极植 阿搬拉设计杨妹格州来图集号
04CJ02
飞机垂直尾囊
通过专用小门
天然采光窗
立面图
门扇开启后停放位置
小门900x2000(h）
平面图
飞机垂直尾翼
通过专用小门
轻质墙体
屋盖受力
检修走道
http://totod.net
1-1剖面图
推拉门（TM）平、立、剖面图（六）（多跨、大门上方有小门）
审核马洪娥马洪线校对 陶极檀阿极构设计杨妹棋图集号
04CJ02
封糖板
门扇厚
大门导向器
毛刷密封条
180~250
门扇中心距
屋盖受力构件（兼大门受力构件屋盖结构标高
导向器中心标高
上导渡
门扇厚
门扇顶详图
采光窗
门扇顶标高
排水替
毛刷密封条
融冰电热线
予埋护边角钢，通长、
地轨A
扇底详图
地轨大样
推拉门（TM）详图（）
审核 马洪娥马洪新校对！陶极檀阿极构设计杨妹味门扇底标高
机库地坪标高
重轨压板
图集号
04CJ02
