【06J017】 屋面保温隔热建筑构造（一）（聚苯板保温隔热）重庆工程建设

重庆市工程建设标准设计
屋面保温隔热建筑构造（一）
（聚苯板保温隔热）

图集号：06J017
统一编号：DJBT-024
主编单位：中冶赛迪工程技术股份有限公司
批准部门：重庆市建设委员会
实施日期：2007年1月1日
批准文号：渝建发【2006】240号

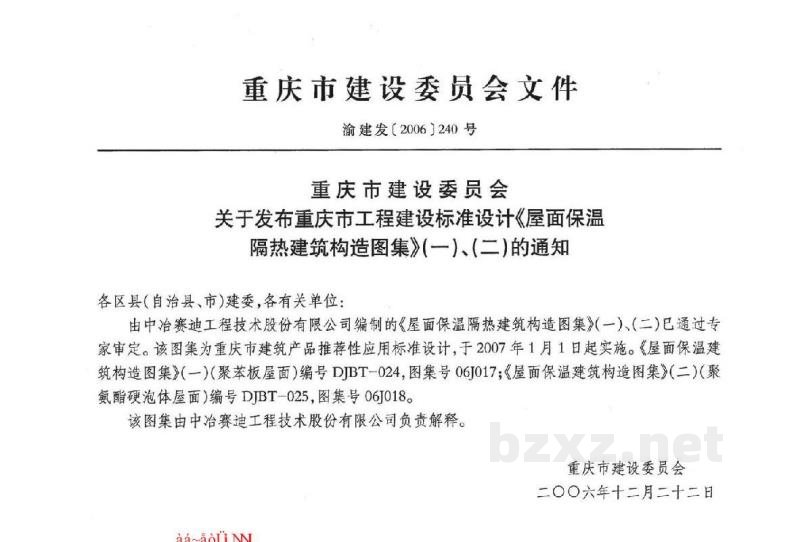

【重庆市建设委员会文件】
渝建发【2006】240号

重庆市建设委员会
关于发布重庆市工程建设标准设计《屋面保温隔热建筑构造图集》（一）、（二）的通知

各区县（自治县、市）建委，各有关单位：

由中冶赛迪工程技术股份有限公司编制的《屋面保温隔热建筑构造图集》（一）（二）已通过专家审定。该图集为重庆市建筑产品推荐性应用标准设计，于2007年1月1日起实施。

《屋面保温建筑构造图集》（一）（聚苯板屋面）编号DJBT-024，图集号06J017；
《屋面保温建筑构造图集》（二）（聚氨酯硬泡体屋面）编号DJBT-025，图集号06J018。

该图集由中冶赛迪工程技术股份有限公司负责解释。

重庆市建设委员会
二〇〇六年十二月二十二日

【目录】

一、设计总说明（一）（二）
二、防水等级I级保温屋面构造
三、防水等级II级保温屋面构造
四、防水等级III级保温屋面构造
五、聚苯板的布置
六、保护层分仓缝和分格缝的设置
七、女儿墙构造及泛水构造（第17页）
八、女儿墙构造详图（倒置式）（第18页）
九、天沟、檐沟建筑构造（第19页）
十、天沟、檐沟建筑构造（倒置式）（第20-21页）
十一、女儿墙压顶及落水收头做法（第22页）
十二、屋面变形缝构造（第23页）
十三、屋面变形缝构造（倒置式）（第24-25页）
十四、屋面出入口做法（第26页）
十五、屋面出入口做法（倒置式）（第27页）

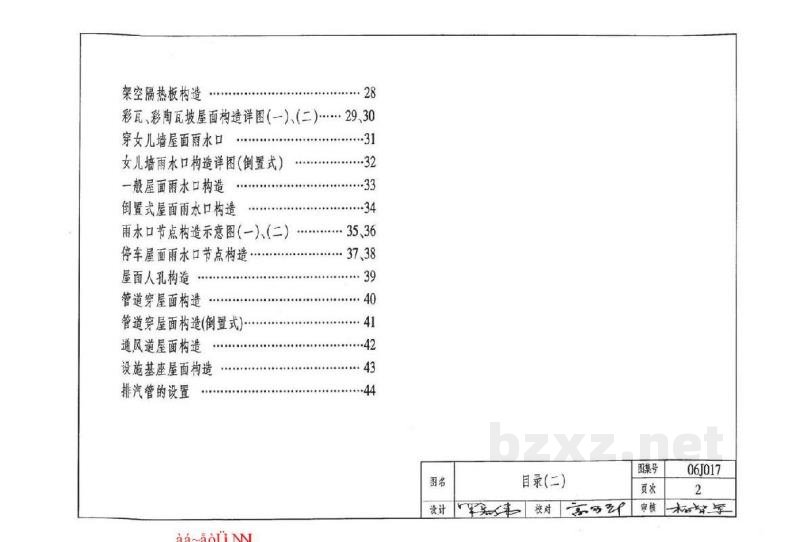

十六、架空隔热板构造（第28页）
十七、彩瓦、彩陶瓦坡屋面构造详图（一）（二）（第29-30页）
十八、穿女儿墙屋面雨水口（第31页）
十九、女儿墙雨水口构造详图（倒置式）（第32页）
二十、一般屋面雨水口构造（第33页）
二十一、倒置式屋面雨水口构造（第34页）
二十二、雨水口节点构造示意图（一）、（二）（第35-36页）
二十三、停车屋面雨水口节点构造（第37页）
二十四、屋面人孔构造（第38页）
二十五、管道穿屋面构造（第39页）
二十六、管道穿屋面构造（倒置式）（第40-41页）
二十七、通风道屋面构造（第42页）
二十八、设施基座屋面构造（第43页）
二十九、排汽管的设置

【设计总说明（一）】

1. 编制依据：
《民用建筑热工设计规范》GB 50176-93
《屋面工程技术规范》GB 50345-2004
《屋面工程质量验收规范》GB 50207-2002
《公共建筑节能设计标准》GB 50189-2005
《重庆市居住建筑节能设计标准》DBJ 50/5024-2002
《建筑结构荷载规范》GB 50009-2001
现行相关的国家及地方屋面防水标准图集

2. 聚苯板特点：
聚苯板是以聚苯乙烯树脂为基料，加入发泡剂等辅助材料经加热发泡而成的模塑型轻质保温板。用于建筑保温隔热，采用阻燃型（ZR）板材。它具有闭孔结构，质轻阻燃、导热系数小、耐水、耐老化、耐低温，有一定强度，有韧性的硬质保温隔热材料。

3. 适用范围：
本图集适用于屋面防水等级为I、II、III级的民用建筑以各种防水卷材、涂膜为防水层的保温隔热节能屋面工程。

4. 材料技术性能：
表4-1 保温隔热板技术性能

| 项目 | 单位 | 技术指标 |
| :--- | :--- | :--- |
| 密度 | kg/m³ | 18-22 |
| 压缩强度 | kPa | ≥100 |
| 导热系数 | W/(m·K) | 0.041 |
| 尺寸变化率 (70℃, 48h) | % | ≤3% |
| 水蒸气透湿系数 | ng/(Pa·m·s) | 35-50 |
| 吸水率 (70℃, 48h) | % | ≤2 |
| 断裂变形负荷 | kPa | >500 |
| 弯折变形 | mm | ≥20 |
| 氧指数 | % | >30 |
| 规格尺寸 (长x宽x厚) | mm | 600/1200 x 1200/2400 x 50 (具体厚度见规格) |
| 规格宽度 | mm | 1200/2400 |

注：表中数据为典型参考值，实际执行应以厂家检测报告及国家现行标准为准。

5. 主要配套材料的种类及要求：
主要配套材料：合成高分子防水卷材和涂膜、高聚物改性沥青防水卷材。
配套材料：胶粘剂、密封材料、无纺纤维布。
防水层材料及厚度，胶粘剂和密封材料做法及要求应符合国家相关标准和单项工程设计。
