【05YJ3-4】 加气混凝土砌墙块墙

河南省工程建设标准设计

DBJT19-20-2005

05系列工程建设标准设计图集

河南省工程建设标准设计管理办公室 主编

中国建筑工业出版社

编制单位电话总机：(0317)897641

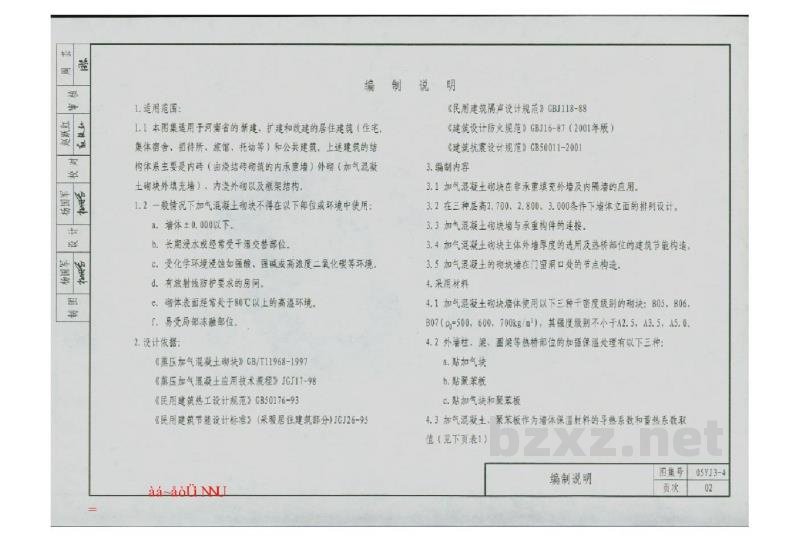

编制说明

1. 适用范围：

1.1 本规范适用于可采暖的新建、扩建和改建的房屋建筑（住宅、集体宿舍、招待所、旅馆、托幼等）和公共建筑。上述建筑的结体系主要为砖墙（由烧结砖砌成的内承重墙）外墙（加气混凝土块状外填充墙），内室为钢以及框架结构。

1.2 一般条件下加气混凝土块不得在下列部位或环境中使用：

• a. 墙体 < 0.000以下。
• b. 长期浸水或经常处于干湿交替部位。
• c. 受化学环境侵蚀如酸碱、强碱或高浓度二氧化硫等环境。
• d. 有放射性防护要求的房间。
• e. 墙体表面经常处于80℃以上的高温环境。
• f. 易受潮冻胀部位。

2. 设计依据：

• 《蒸压加气混凝土砌块》GB/T11968-1997
• 《蒸压加气混凝土应用技术规程》JGJT14-94
• 《民用建筑热工设计规范》GB50176-93
• 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95
• 《民用建筑隔声设计规范》GBJ118-88
• 《建筑设计防火规范》GBJ16-87（2001年版）
• 《建筑抗震设计规范》G50011-2001

3. 编制内容：

1. 加气混凝土砌块在各类框架结构及内墙体的应用。
2. 分为三种容重：700、2.800、3.800条件于墙体正面的补强设计。
3. 加气混凝土块与梁柱节点的连接。
4. 加气混凝土砌块主体为墙厚度的挑出和悬吊部位的建施节点构造。
5. 加气混凝土砌块在门窗洞口处的节点构造。

4. 采用材料：

1. 加气混凝土砌块墙体使用以下三种干密度级别的砌块：805、B06、B07（ρ_D=500，600，700kg/m³），其强度级别不小于A2.5、A3.5、A3.5。
2. 外墙、过梁、圈梁等热桥部位的加强保温处理有以下三种：

• a. 加气块
• b. 聚苯板
• c. 加气块和聚苯板

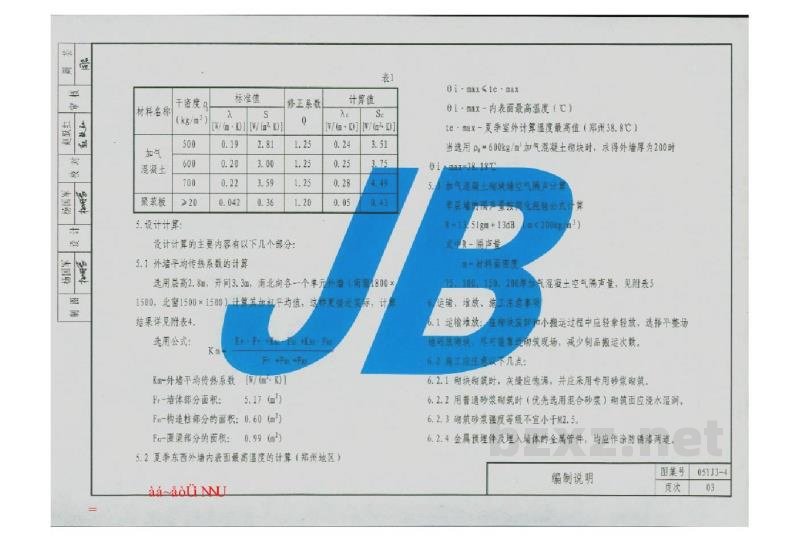

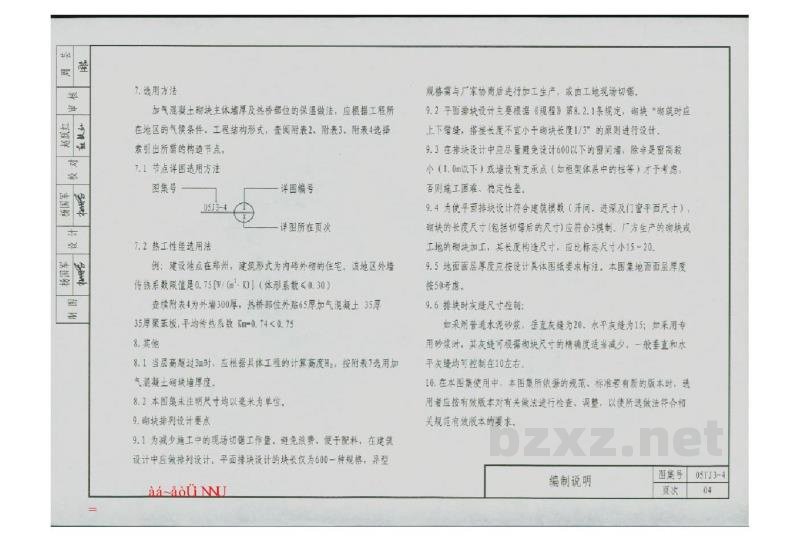

4.3 加气混凝土砌块、聚苯板作为墙体保温材料的导热系数和蓄热系数取值（见下页公式）。
