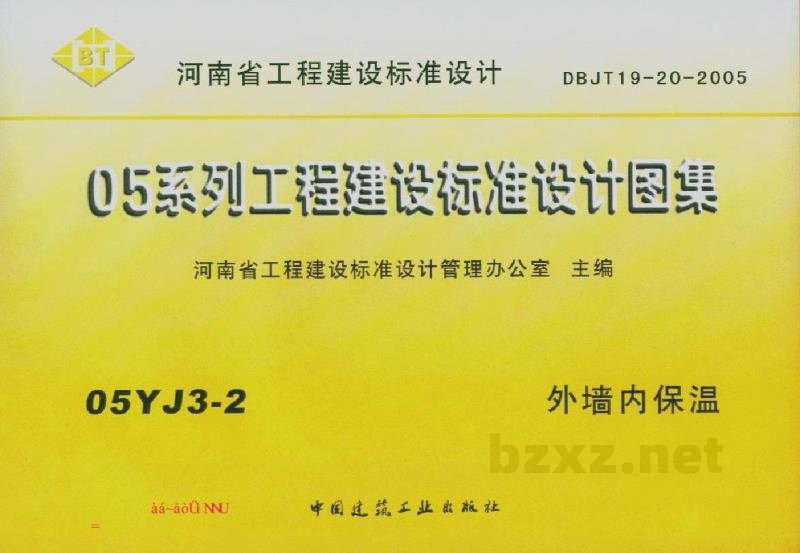

标准简介/下载河南省工程建设标准设计 DBJT19-20-2005
05系列工程建设标准设计图集
河南省工程建设标准设计管理办公室 主编
| 05YJ3-2 | 外墙内保温 |
中国建筑工业出版社
外墙内保温
编制单位：天津中怡建筑设计有限公司
郑州市建筑设计院
| 图号 | 05YJ-2 |
|---|---|
| 页次 | 01 |
目 录
| 目录 | 01-02 |
| 编制说明 | 03-09 |
| 河南省不同地区代表城市外墙及地板传热系数限值 | 10 |
| A型·炉渣水泥聚苯复合板外墙内保温 | |
| 说明 | A1-A3 |
| 炉渣水泥聚苯复合板构造做法简图 | A4 |
| 炉渣水泥聚苯复合板厚度选用表 | A5-A7 |
| 详图索引 | A8 |
| 平立面节点详图 | A9-A11 |
| 楼梯间及外墙变形缝节点详图 | A12 |
| 楼屋处及窗洞口节点详图 | A13 |
| 窗台、墙上口节点详图 | A14 |
| 踢脚节点详图 | A15 |
| 凸（飘）窗口节点详图 | A16-A17 |
| 壁面金安装详图 | A18 |
| 附件固定及窗洞口保温做法详图 | A19 |
| 各楼节点详图 | A20 |
| 燃气户、开关盒、弱电安装详图 | A21 |
| B型·增强石膏聚苯复合板外墙内保温 | |
| 说明 | B1-B2 |
| 增强石膏聚苯复合板构造做法简图 | B3 |
| 增强石膏聚苯复合板厚度选用表 | B4-B6 |
| 详图索引 | B7 |
| 平立面节点详图 | B8-B10 |
| 楼梯间及外墙变形缝节点详图 | B11 |
| 楼屋处及窗洞口节点详图 | B12 |
| 窗台、墙上口节点详图 | B13 |
| 踢脚、地下室顶板保温详图 | B14 |
编制单位负责人：张思原 李香粉 编制单位技术负责人： 技 术 审 定 人： 设 计 负 责 人：聂春
咨询电话：0371-57241417
| 序号 | 内容描述 | 图号/页码 | 内容描述 | 图号/页码 |
|---|---|---|---|---|

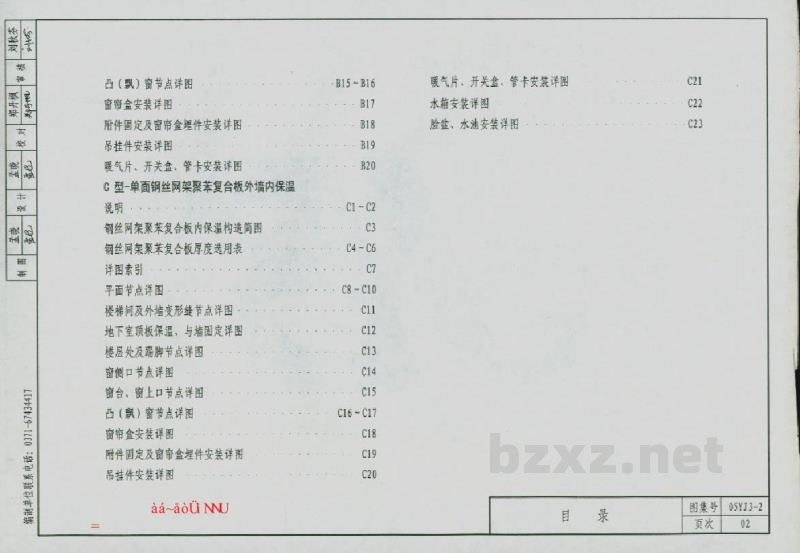

| 墙身B区暖房电话，门厅-A(6)(8) | B（飘）窗节点详图 | B15～B16 | 暖气片、开关盒、管卡安装详图 | C21 |
| 窗帘盒安装详图 | B17 | 水榭安装详图 | C22 | |
| 附件固定及窗帘盒埋件安装详图 | B18 | 脸盆、水池安装详图 | C23 | |
| 吊挂件安装详图 | B19 | |||
| 暖气片、开关盒、管卡安装详图 | B20 | |||
| C型-单面钢丝网架聚苯复合板外墙内保温 | ||||
| 说明 | C1～C2 | |||
| 钢丝网架聚苯复合板内保温构造简图 | C3 | |||
| 钢丝网架聚苯复合板厚度选用表 | C4～C6 | |||
| 详图索引 | C7 | |||
| 平面节点详图 | C8～C10 | |||
| 楼梯网及外墙变形缝节点详图 | C11 | |||
| 地下室外墙保温、与墙固定详图 | C12 | |||
| 楼层处及踢脚节点详图 | C13 | |||
| 窗侧口节点详图 | C14 | |||
| 窗台、窗上口节点详图 | C15 | |||
| B（飘）窗节点详图 | C16～C17 | |||
| 窗帘盒安装详图 | C18 | |||
| 附件固定及窗帘盒埋件安装详图 | C19 | |||
| 吊挂件安装详图 | C20 | |||
目 录
图号：65YJ3-2
页次：02
