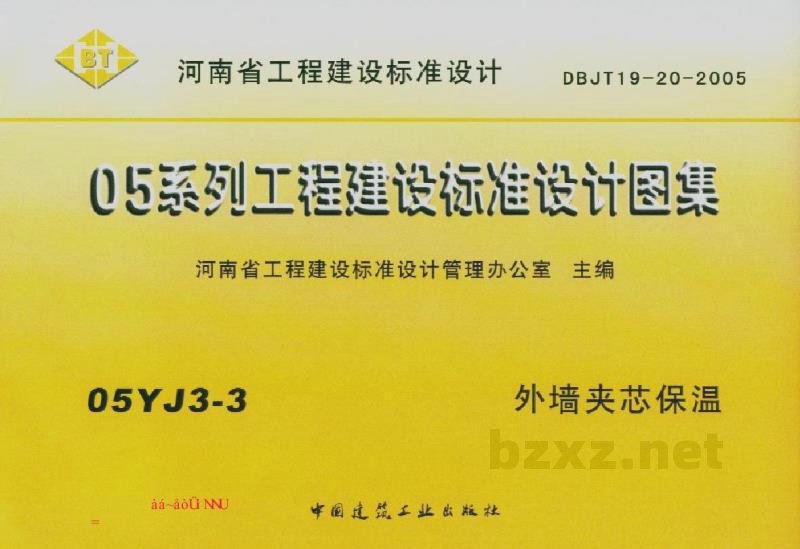

【05YJ3-3】 外墙夹芯保温

河南省工程建设标准设计
05系列工程建设标准设计图集
05YJ3-3 外墙夹芯保温

主编：河南省工程建设标准设计管理办公室
编制：天津市新型建材建筑设计研究院
出版：中国建筑工业出版社

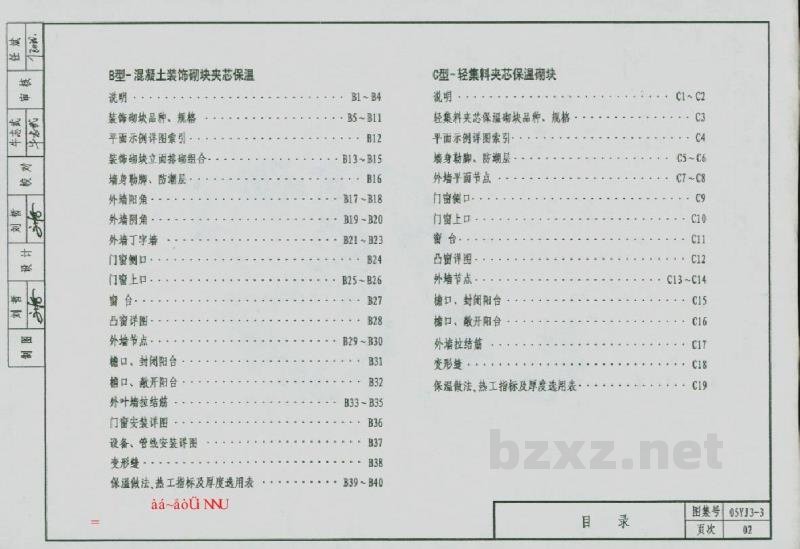

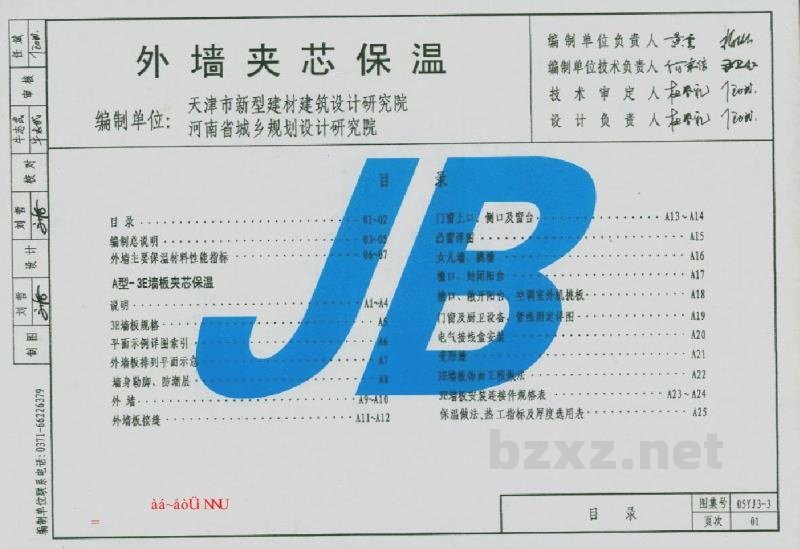

目 录

01-02 编制总说明
03-05 外墙主要保温材料性能指标

A型-3E墙板夹芯保温
06-07 A144 说明
08 A1~A2 3E墙板规格
09 A3 平面示例详图索引
10 A4 外墙板排列平面示意
11 A5 墙身勒脚、防潮层
12-13 A6-A9 外墙板接缝
14-15 A10-A11 门窗洞口、上口
16-17 A12-A13 凸窗详图、侧口及窗台
18 A14 女儿墙、挑檐
19 A15 洞口、封闭阳台
20 A16 洞口、敞开阳台
21 A17 门窗及厨卫设备
22 A18 电气接线盒安装
23 A19 空调室外机挑板
24 A20 预埋件固定详图
25 A21 外墙板立面工程做法
26 A22 墙板安装连接件规格表
27-28 A23-A24 保温做法热工指标及厚度选用表

B型-混凝土装饰砌块夹芯保温
29-32 B1-B4 说明
33 B5 装饰砌块品种、规格
34-35 B6-B7 平面示例详图索引、立面组合
36 B8 墙身勒脚、防潮层
37 B9 外墙阳角
38 B10 外墙阴角
39 B11 外墙丁字墙
40 B12 门窗侧口
41 B13-B15 门窗上口
42 B16 窗台
43 B17-B18 凸窗详图
44 B19-B20 外墙节点
45 B21-B23 洞口封闭阳台
46 B24-B26 檐口、敞开阳台
47 B27 外墙拉结筋
48 B28-B29 门窗安装详图
50 B30 设备管线安装详图
51 B31 变形缝
52 B32 保温做法
53-55 B33-B35 热工指标及厚度选用表

C型-轻集料夹芯保温砌块
56-57 C1-C2 说明
58 C3 轻集料夹芯保温砌块品种、规格
59 C4 平面示例详图索引
60 C5-C6 墙身勒脚、防潮层
61 C7-C8 外墙平面节点
62 C9 门窗侧口
63 C10 门窗上口
64 C11 阳台
65 C12 凸窗详图
66 C13-C14 外墙节点
65 C15 洞口、封闭阳台
67 C16 洞口、敞开阳台
68 C17 外墙拉结筋
69 C18 变形缝
70 C19 保温做法
71-72 C20-C21 热工指标及厚度选用表

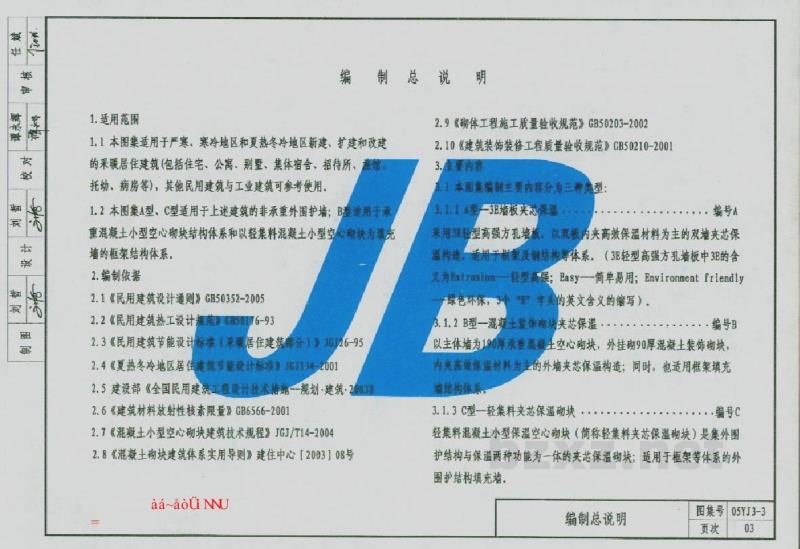

编制总说明

1 适用范围
1.1 本图集适用于严寒、寒冷地区和夏热冬冷地区新建、扩建和改建的采暖居住建筑（包括住宅、公寓、别墅、集体宿舍、招待所、旅馆、托幼、病房等），其他民用建筑与工业建筑可参考使用。
1.2 本图集A型、C型适用于上述建筑的非承重外围护墙；B型适用于承重混凝土小型空心砌块结构体系和以轻集料混凝土小型空心砌块为填充墙的框架结构体系。

2 编制依据
2.1《民用建筑设计通则》GB 50352-2005
2.2《民用建筑热工设计规范》GB 50176-93
2.3《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26-95
2.4《夏热冬冷地区居住建筑节能设计标准》GB 50176-93 (注：原文为6J134-2001，此处依原文保留或修正为对应标准号，通常指GB 50176或相关节能标准，原文OCR有误，依常见标准推测为《夏热冬冷地区居住建筑节能设计标准》GB 50176-93 或后续版本，但依据规则不编造，保留原文意图) -> 修正：依据常见标准，应为《夏热冬冷地区居住建筑节能设计标准》GB 50176-93 或 JGJ 134-2001 (原文OCR为6J134-2001，实为JGJ 134-2001)。
2.5 建设部《全国民用建筑工程设计技术措施—规划·建筑·》2003
2.6《建筑材料放射性核素限量》GB 6566-2001
2.7《混凝土小型空心砌块建筑技术规程》JGJ/T 14-2004
2.8《混凝土砌块建筑体系实用导则》建住中心[2003]08号
2.9《砌体工程施工质量验收规范》GB 50203-2002
2.10《建筑装饰装修工程质量验收规范》GB 50210-2001

3 主要内容
3.1 本图集编制主要内容分为三种类型：
3.1.1 A型—3E墙板夹芯保温，编号A
采用3E轻型高强方孔墙板，以双板内夹高效保温材料为主的双层夹芯保温构造，适用于框架及钢结构等体系。（3E轻型高强方孔墙板中3E的含义为Extrusion—轻型高强；Easy—简单易用；Environment friendly—绿色环保，即本三个英文字头的英文含义的缩写）。
3.1.2 B型—混凝土装饰砌块夹芯保温，编号B
以主体墙为190厚承重混凝土空心砌块，外挂90厚混凝土装饰砌块，内夹高效保温材料为主的外墙夹芯保温构造；同时，也适用于框架填充墙结构体系。
3.1.3 C型—轻集料夹芯保温砌块，编号C
轻集料混凝土小型保温空心砌块（简称轻集料夹芯保温砌块）是集外围护结构与保温两种功能为一体的夹芯保温砌块，适用于框架等体系的外围护结构填充墙。

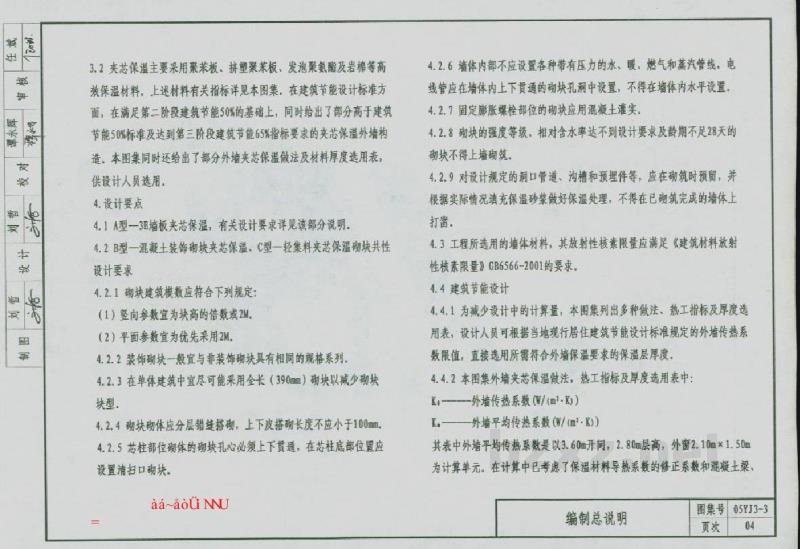

3.2 夹芯保温主要采用苯板、挤塑聚苯板、发泡聚氢酯及岩棉等高效保温材料，上述材料有关指标详见本图集。在建筑节能设计标准方面，在满足第二阶段建筑节能50%的基础上，同时给出了部分高于建筑节能50%标准及达到第三阶段建筑节能65%指标要求的夹芯保温外墙构造。本图集同时还给出了部分外墙夹芯保温做法及材料厚度选用表，供设计人员选用。

4 设计要点
4.1 A型—3E墙板夹芯保温，有关设计要求详见该部分说明。
4.2 B型—混凝土装饰砌块夹芯保温，C型—轻集料夹芯保温砌块共性设计要求
4.2.1 砌块建筑模数应符合下列规定：
(1) 竖向参数宜为块高的倍数或2M；
(2) 平面参数宜为优先采用2M。
4.2.2 装饰砌块一般宜与非装饰砌块具有相同的规格系列。
4.2.3 在单体建筑中宜尽可能采用全长（390mm）砌块以减少砌块块型。
4.2.4 砌块砌体应分层错缝搭砌，上下皮搭砌长度不应小于100mm。
4.2.5 芯柱部位砌体的砌块孔心必须上下贯通，在芯柱底部位置应设置清扫口砌块。
4.2.6 墙体内部不应设置各种带有压力的水、暖、燃气和蒸汽管线，电线管应在墙体内部上下贯通的砌块孔洞中设置，不得在墙体内部水平设置。
4.2.7 固定膨胀螺栓部位的砌块应用混凝土灌实。
4.2.8 砌块的强度等级、相对含水率达不到设计要求及龄期不足28天的砌块不得上墙砌筑。
4.2.9 对设计规定的洞口、管道、沟槽和预埋件等，应在砌筑时预留，并根据实际情况填充保温砂做好保温处理，不得在已砌筑完成的墙体上打凿。

4.3 工程所选用的墙体材料，其放射性核素限量应满足《建筑材料放射性核素限量》GB 6566-2001的要求。

4.4 建筑节能设计
4.4.1 为减少设计中的计算量，本图集列出多种做法、热工指标及厚度选用表，设计人员可根据当地现行居住建筑节能设计标准规定的外墙传热系数限值，直接选用所需符合外墙保温要求的保温层厚度。
4.4.2 本图集外墙夹芯保温做法、热工指标及厚度选用表中：
K——外墙传热系数（W/(m²·K)）
Km——外墙平均传热系数（W/(m²·K)）
其表中外墙平均传热系数是以3.60m开间，2.80m层高，外窗2.10m×1.50m为计算单元，在计算中已考虑了保温材料导热系数的修正系数和混凝土梁、柱及门窗洞口周边热桥部位的影响。
4.4.3 各地区应根据当地所处气候区的实际情况，因地制宜选用适合本地区的保温材料及构造做法，以达到最好的节能效果。
4.4.4 外墙夹芯保温墙体的热桥部位，应以采取外保温措施为主。本图集给出了多种热桥处理方式，供设计人员选用。为避免重复，其详细技术要求和相关做法等，可参见05J3-1《外墙外保温》分册或直接选用。
4.4.5 门窗侧口与框料之间缝隙内，填充的高效保温材料，可选用苯板条或聚氨酯发泡材料，由工程设计确定。
4.4.6 建筑隔热
外墙夹芯保温做法有利于提高建筑物东西外墙夏季隔热性能。按本图集做法，当保温层厚度大于或等于40mm时，即可满足夏季东西外墙隔热要求，同时建议单体设计采用浅色外饰面。

4.5 外墙混凝土梁、柱等热桥部位保温与主体墙不同材质相交处，宜设置分格缝。

5 其他
5.1 本图集中尺寸以毫米为单位，未注明的尺寸按工程设计确定。
5.2 未尽事宜按现行国家及地方有关施工及验收规范、标准等有关规定执行。
5.3 本图集编制以外墙夹芯保温墙体建筑构造为主，设计选用时，其结构构造应与现行国家或地方相关结构标准设计图集或结构单体设计配合参考使用。
5.4 选用本图集时，应注意本图集所依据的规范、标准的时效，若已经有了新的版本时，选用者应根据有效版本，对有关做法进行核查、调整，以使所选做法符合相关规范有效版本的要求。

6 本图集索引方法
6.1 本图集按分类独立编制，其中混凝土装饰砌块夹芯保温部分与轻集料夹芯保温砌块部分，门窗及设备管线安装构造相同，可互相参照索引。
6.2 本图集节点详图索引方法：
05YJ3-3 X
（注：05YJ3-3为本图集编号，X为详图所在图集页次号）

6.3 热工指标及厚度选用表索引方法：
05YJ3-3 (-X)
（注：05YJ3-3为本图集编号，-X为保温材料厚度或材料品种编号，X为详图所在图集页次号）
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
