标准简介/下载工程设计文件
华北标BJ系列专项图集
(原88JZ系列)
| 11BJZ58 | SN保温连锁砌块 BM轻集料隔墙连锁砌块 |
总册：JSJ697042
华北标BJ.Z系列（原83.JZ系列）
北京市城乡规划标准化办公室
北京工程建设标准设计协会

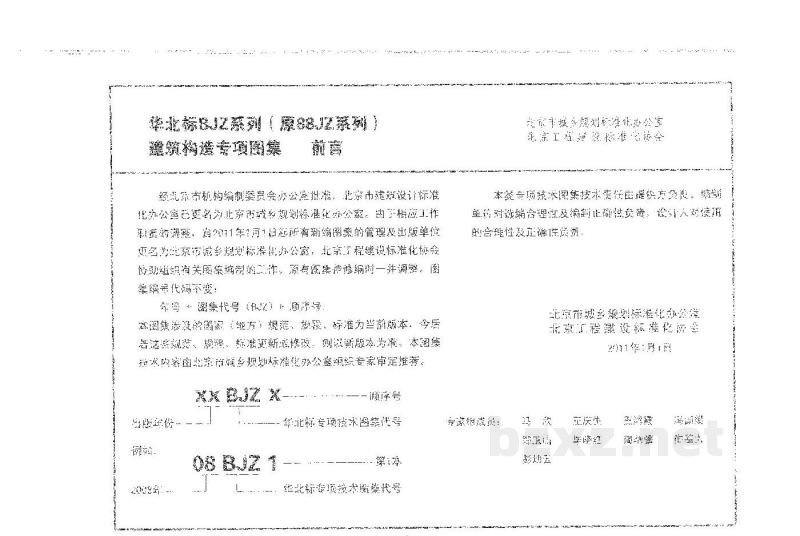

建筑构造专项图集 前言
|
经北京市机构编制委员会办公室批准，北京市建筑设计标准办公处已更名为北京市城乡规划标准化办公室。由于相应工作职能的调整，自2011年7月1日起所有新编图集的管理及出版单位名称为北京市城乡规划标准化办公室、北京工程建设标准设计协会协助组织有关图集编制的工作。原有图集作修订时一并调整，图集编号代码不变。 书号：图类代号（BJ.Z）+ 顺序号； 本图集涉及的国家（地方）规范、规程、标准均为新版本文，今后若这些规范、规程、标准重新修改，则以新版本文为准。本图集技术内容归北京市城乡规划标准化办公室组织专家审查终审。
北京市城乡规划标准化办公室 |
本类专项技术图集技术责任由编绘方负责，编制单位对成套合理性及绘制正确性负责，设计人员使用的合理性与正确性自负。 |
|||||||||||
SM保温连铸钢块
BM轮集料隔墙连锁钢块

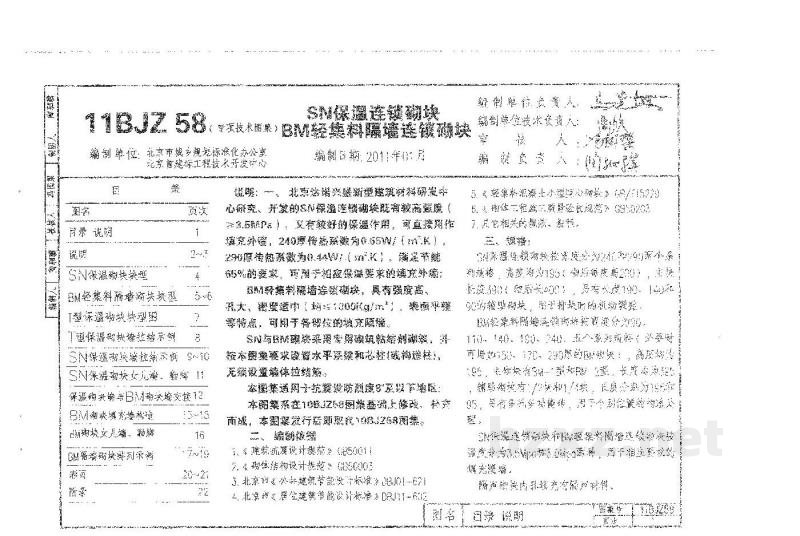

11BJZ 58 (专业设计图集)
| 编制单位：北京市城乡规划设计研究院 北京首建城二建筑工程开发中心 |
编制日期：2011年07月 | 编制组组长负责人： 王勇 |
| 编制组技术负责人： | ||
| 审核人： | ||
| 审批人： 陆建强 |
||
| 目录 | 说明 | |||
|---|---|---|---|---|
| 名称 | 页次 |

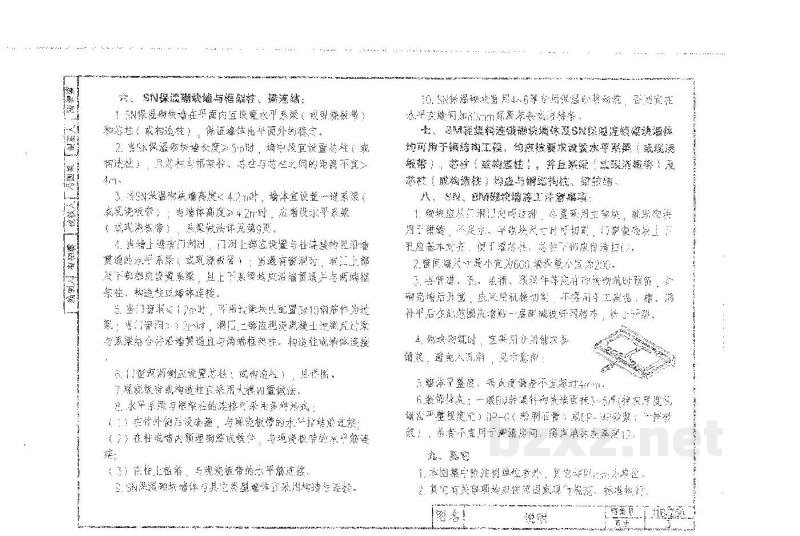

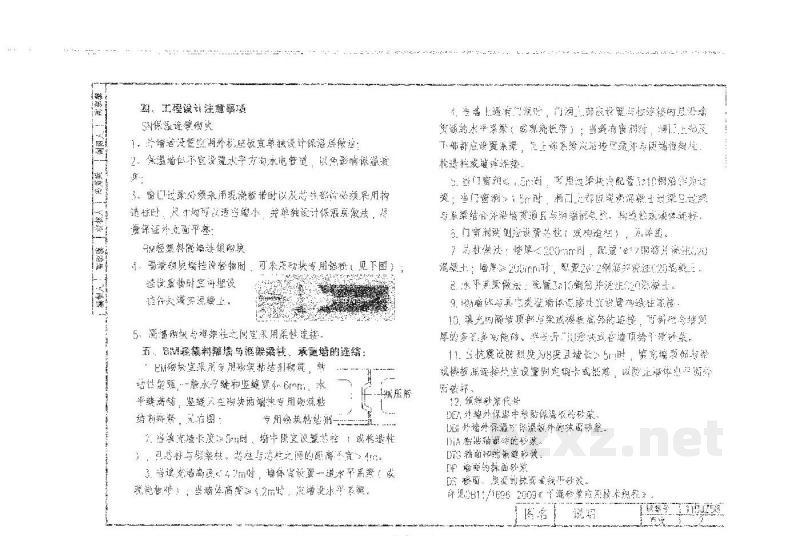

一、本设计是北京市新型建筑材料研发中心研究开发的SM保温连铸钢块具有较高强度≥2.5MPa，又有较好的防水作用，可直接用于外墙面。240厚传热系数为0.85W/(m·K)，290厚传热系数为0.64W/(m·K) 满足节能65%的要求，可用于北京地区要求的外墙。 BM轻集料隔墙连锁钢块，具有强度高、孔大、密度适中（ρ≤1000kg/m³）、保温平整等优点，可用于各部位的填充隔墙。 SM与BM钢块采用专用钢筋点焊锚固铺设，并达到图集要求设置水平和竖向拉结(或构造柱)，无需墙体施工拉结筋。 本图适用于干法现浇混凝土工程以下项目： 1. 《建筑砌体结构设计规范》GB50003 2. 《民用建筑设计统一标准》GB50352 3. 北京市《公共建筑节能设计标准》DBJ81-674 4. 北京市《居住建筑节能设计标准》DBJ81-502 二、适用范围 SM保温连铸钢块密度分为A3.0和A3.5两个系列，强度等级为MU3.5(对应抗冻性D67)，其导热系数λ=0.9W/(m·K)（干态），另分有240厚、140厚两种规格。用于非采暖地区的填充隔墙。 BM轻集料隔墙连锁钢块密度分为A3.5、A4.0、B75、D150、G240、H380四个系列，强度等级为MU3.5(对应抗冻性D67)，其导热系数λ=0.9W/(m·K)（干态），另分有150厚和240厚两种规格。用于非采暖地区的填充隔墙。 三、施工 SM保温连铸钢块及BM轻集料隔墙连锁钢块的砌筑砂浆采用M5(或MU3.5)混合砂浆，灰缝厚度12mm，水平灰缝饱满度≥80%。竖向灰缝饱满度≥60%。 四、其他 SM保温连铸钢块及BM轻集料隔墙连锁钢块的墙体转角处应设置构造柱或拉结筋。门窗洞口四周应按设计要求设置过梁和混凝土边框。 |
||
| 目录说明 | ||||
| 说明 | 2-3 | |||
| SM保温连铸钢块 | ||||
| SM轻集料隔墙连锁钢块 | 4-5 | |||
| T型保温钢块外墙面 | 6 | |||
| T型保温钢块内墙做法 | 8 | |||
| T型保温钢块拉结节点 | 9-10 | |||
| SM保温钢块女儿墙、勒脚 | 11 | |||
| BM轻集料隔墙连锁钢块 | ||||
| B型填充墙构造做法 | 13-15 | |||
| BM钢块女儿墙、勒脚 | ||||
| 图名 | 目录说明 | 第1页，共16页 |
