标准简介/下载国家建筑标准设计图集 11D703-2
（替代 99D703-2）
液位测量装置安装
中国建筑标准设计研究院

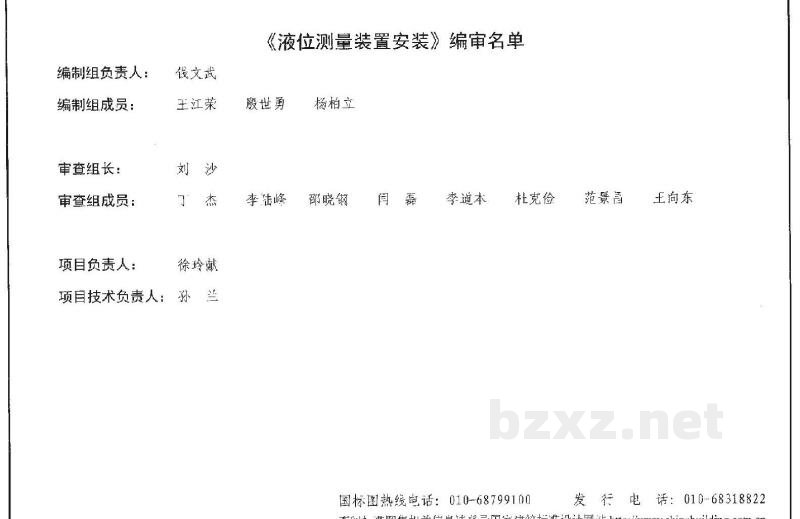

《液位测量装置安装》编审名单
编制组负责人：钱文武
编制组成员：王江荣 殷世勇 杨柏立
审查组长：刘沙
审查组成员：丁杰 李陆峰 邹晓钢 闫磊 李道本 杜克俭 范景昌 王向东
项目负责人：徐玲敏
项目技术负责人：孙兰
国标图热线电话：010-68799100 发行电话：010-68318822
查网标准图集相关信息请登录国家建筑标准设计网站 http://www.chinabuilding.com.cn

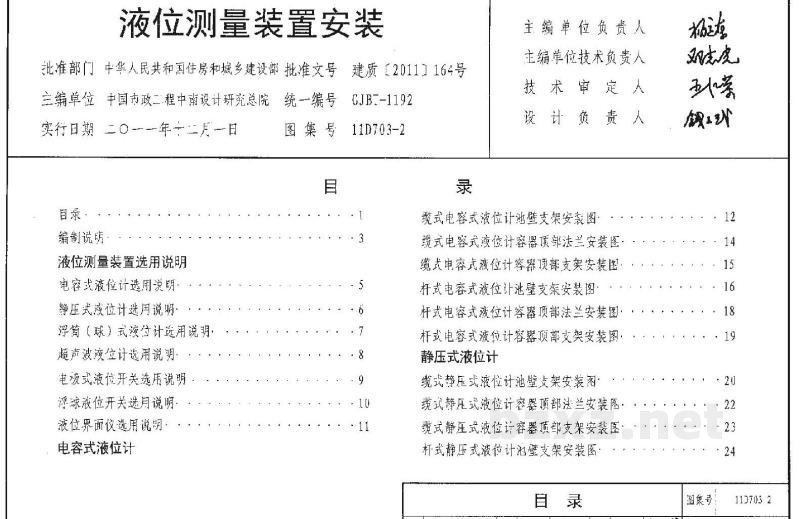

液位测量装置安装
| 批准部门：中华人民共和国住房和城乡建设部 批准文号：建质〔2011〕164号 | 主编单位负责人： 徐培浩 |
主编单位技术负责人： 邓晓春 |
|||
| 主编单位：中国市政工程设计研究总院 统一编号：GJBT-1192 | 技术审定人： 王冬梅 |
||||
| 实行日期：二〇一一年十二月一日 图集号：11D703-2 | 设计负责人： 顾卫红 |
||||
目 录
| 目录 .................................................. 1 | 缆式电容式液位计地壁支架安装图 ............... 12 |
| 编制说明 ............................................. 3 | 缆式电容式液位计容器顶法兰安装图 ............. 14 |
| 液位测量装置选用说明 | 缆式电容式液位计容器顶部支架安装图 ......... 15 |
| 电容式液位计选用说明 ......................... 5 | 杆式电容式液位计地壁支架安装图 ............... 16 |
| 静压式液位计选用说明 ......................... 6 | 杆式电容式液位计容器顶法兰安装图 ............. 18 |
| 浮筒（球）式液位计选用说明 ................... 7 | 杆式电容式液位计容器顶部支架安装图 ........... 19 |
| 超声波液位计选用说明 ......................... 8 | 静压式液位计 |
| 电液式液位开关选用说明 ....................... 9 | 缆式静压式液位计地壁支架安装图 ............... 20 |
| 浮球液位开关选用说明 ......................... 10 | 缆式静压式液位计容器顶法兰安装图 ............. 22 |
| 液位界面仪选用说明 ........................... 11 | 缆式静压式液位计容器顶部支架安装图 ........... 23 |
| 电容式液位计 | 杆式静压式液位计地壁支架安装图 ............... 24 |
| 目 录 | 图集号：11D703-2 | ||
|---|---|---|---|
| 审核机构：中国市政工程协会 | 设计总负责人：顾卫红 | 校对负责人：顾卫红 | 页 1 |
