【14K117-2】 伞形风帽

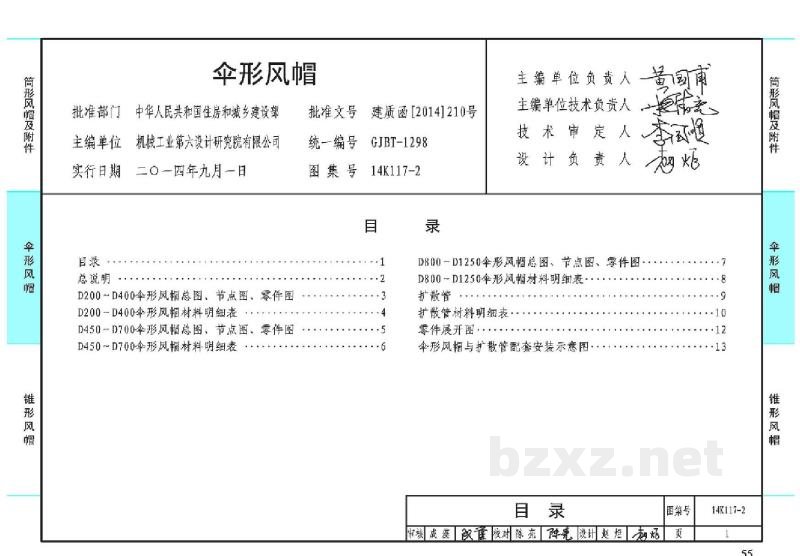

• 总说明............................................1

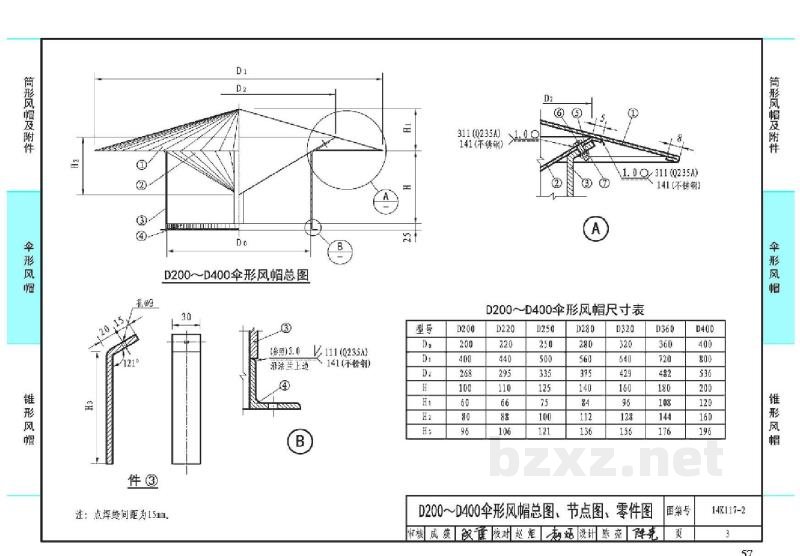

• D200～D400伞形风帽总图、节点图、零件图3

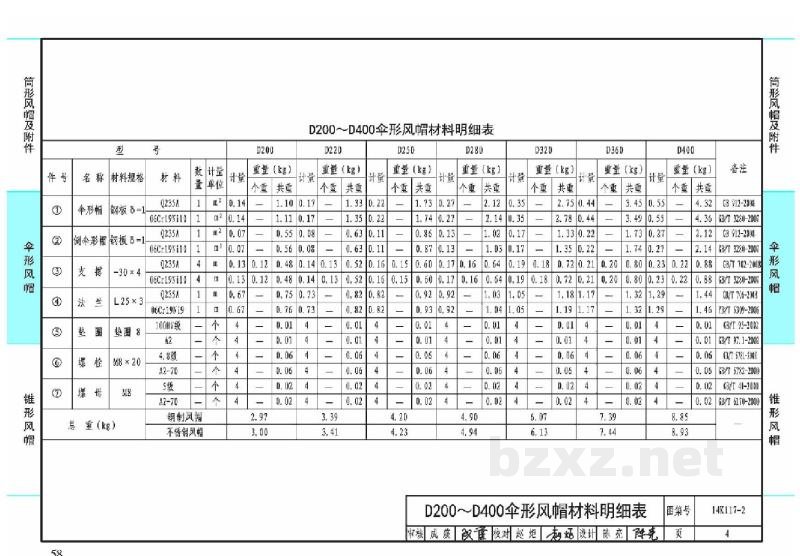

• D200～D400伞形风帽材料明细表4
• D450～D700伞形风帽总图、节点图、零件图5
• D450～D700伞形风帽材料明细表6

• D800～D1250伞形风帽总图、节点图、零件图7
• D800～D1250伞形风帽材料明细表8
• 扩散管..............................................9
• 扩散管材料明细表10
• 零件展开图12
• 伞形风帽与扩散管配套安装示意图13

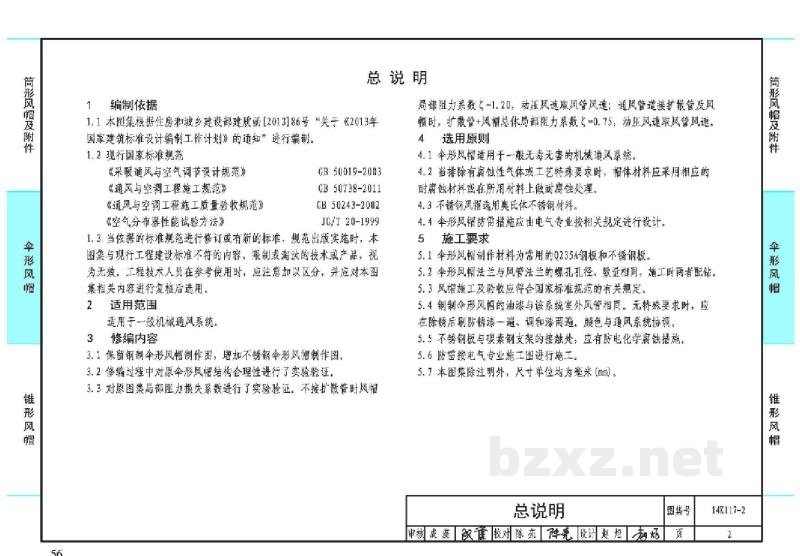

1   编制依据

1. 本图集根据住房和城乡建设部建质函[2013]86号“关于《2013年国家标准和标准设计编制工作计划》的通知”进行编制。
2. 现行国家标准规范

1.3  当依据的标准规范实行修订或有新的标准、规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用本图时，应注意加以区分，并应对本图集有关内容进行复核选用。

2   适用范围

适用于一般机械通风系统。

3   修编内容

1. 保留原斜伞形风帽制作图，增加不锈钢伞形风帽制作图。
2. 修编过程中对原伞形风帽结构合理性进行了实验验证。
3. 对原屋架型与锥形及系数修正进行了实验验证。不接风管时伞形风

帽阻力系数K=1.20，接压风管及风道风速；旋风机安装扩散管及风帽时，扩散管计算总休息阻力系数 K = 0.75，动压风流通风风风速。

4   选用原则

1. 伞形风帽适用于一般无毒无害机械通风系统。
2. 当输送含有腐蚀气体或工艺特殊要求时，整体材料应采用相应的防腐食材并在所有焊接面上做局部处理。
3. 不锈钢风帽选用奥氏体不锈钢材质。
4. 伞形风帽预留插座由电气专业按相关规定进行设计。

5   施工要求

1. 伞形风帽制作材料为常用的Q235A钢板和不锈钢板。
2. 伞形风帽法兰与风管法兰的螺栓孔数、数量相同，施工时两者对齐。
3. 风帽施工及验收应符合国家规范标准有关规定。
4. 钢制伞形风帽的油漆与该系统室外管相同。无特殊要求时，应在除锈后刷防锈漆二道，调和漆两道，颜色与通风系统协调。
5. 不锈钢板与碳素钢支架的连接处，应有防电化学腐蚀措施。
6. 防雷接电气专业施工进行施工。
7. 本图集除注明外，尺寸单位均为毫米(mm)。
