标准简介/下载河南省工程建设标准设计
DBJT19-07-2012
12系列建筑标准设计图集
河南省工程建设标准设计管理办公室 主编
12YD8 内线工程
中国建筑工业出版社

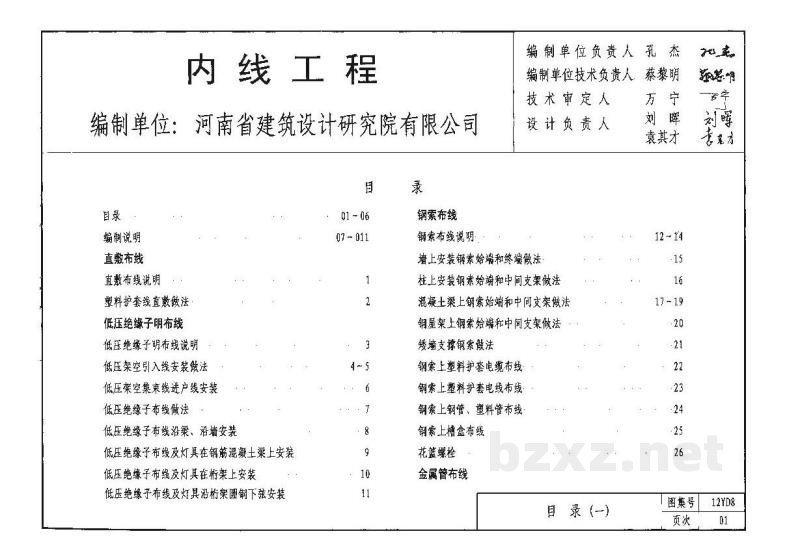

内线工程
编制单位：河南省建筑设计研究院有限公司
| 编制单位负责人 | 孔杰 |
| 编制单位技术负责人 | 蔡尊明 |
| 技术审定人 | 万宁 |
| 设计负责人 | 刘晖 |
| 袁其才 |
目 录
| 目录 | 01-06 | 钢索布线 | |
| 编制说明 | 07-011 | 钢索布线说明 | 12-14 |
| 直敷布线 | 墙上安装钢索始端和终端做法 | 15 | |
| 直敷布线说明 | 1 | 柱上安装钢索始端和中间支架做法 | 16 |
| 塑料护套线直敷做法 | 2 | 混凝土梁上钢索始端和中间支架做法 | 17-19 |
| 低压绝缘子明布线 | 钢筋混凝土梁上钢索始端和中间支架做法 | 20 | |
| 低压绝缘子明布线说明 | 3 | 轻墙支撑钢索做法 | 21 |
| 低压架空引入线安装做法 | 4-5 | 钢索上塑料护套电缆布线 | 22 |
| 低压架空聚氯乙烯进户线安装 | 6 | 钢索上塑料护套电线布线 | 23 |
| 低压绝缘子布线做法 | 7 | 钢索上钢管、塑料管布线 | 24 |
| 低压绝缘子布线沿梁、沿墙安装 | 8 | 钢索上槽盒布线 | 25 |
| 低压绝缘子布线及灯具在钢筋混凝土梁上安装 | 9 | 花篮螺栓 | 26 |
| 低压绝缘子布线及灯具在新架上安装 | 10 | 金属管布线 | |
| 低压绝缘子布线及其沿轻钢隔墙下弦安装 | 11 | ||
目录（一）
| 图集号 | 12YD8 |
| 页次 | 01 |

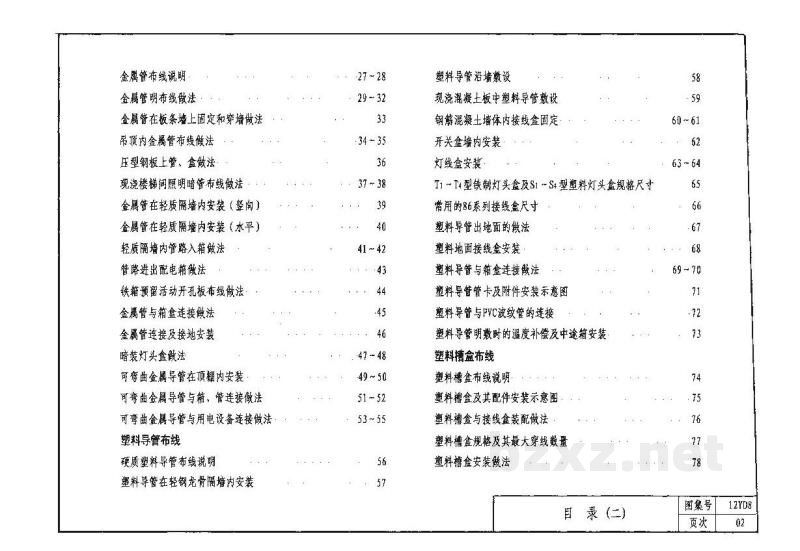

| 目 录 (二) | 表号 | 12T36 | ||
|---|---|---|---|---|
| 页次 | D.2 | |||
金属管布线说明 |
27 ~ 28 | 塑料导管引墙敷设 |
58 |
金属管明布线做法 |
29 ~ 32 | 现浇混凝土板中塑料导管敷设 |
59 |
金属管在楼板面上固定和穿墙做法 |
33 | 钢筋混凝土墙体内线盒固定 |
60 ~ 61 |
吊顶内金属管布线做法 |
34 ~ 35 | 开关盒墙内安装 |
62 |
压型钢板上管、盒做法 |
36 | 灯线盒安装 |
63 ~ 64 |
现浇楼梯间明暗穿管布线做法 |
37 ~ 38 | T1、T2型钢制灯头盒及S1~S5型塑料灯头盒规格尺寸 |
65 |
金属管在轻钢墙体内安装（竖向） |
39 | 常用的86系列接线盒尺寸 |
66 |
金属管在轻钢墙体内安装（水平） |
40 | 塑料导管出地面的做法 |
67 |
轻钢墙体内管廊入箱做法 |
41 ~ 42 | 塑料地板接线盒安装 |
68 |
管路进出配电柜做法 |
43 | 塑料导管与箱盒连接做法 |
69 ~ 70 |
铁筋网活动开孔板布线做法 |
44 | 塑料管导管卡及附件安装示意图 |
71 |
金属管与箱盒连接做法 |
45 | 塑料导管与PVC波纹管的连接 |
72 |
金属管连接及接地安装 |
46 | 塑料导管敷设时的温度补偿及中途断接 |
73 |
暗装灯头盒做法 |
47 ~ 48 | 塑料槽盒布线 |
|
可弯曲金属导管在顶棚内安装 |
49 ~ 50 | 塑料槽盒布线说明 |
74 |
可弯曲金属导管与箱、管连接做法 |
51 ~ 52 | 塑料槽盒及其附件安装示意图 |
75 |
可弯曲金属导管与用电设备连接做法 |
53 ~ 55 | 塑料槽盒与接线盒装配做法 |
76 |
塑料导管布线 |
塑料槽盒规格及其最大穿线数量 |
77 | |
硬质塑料导管布线说明 |
56 | 塑料槽盒安装做法 |
78 |
塑料导管在轻钢龙骨隔墙内安装 |
57 |
