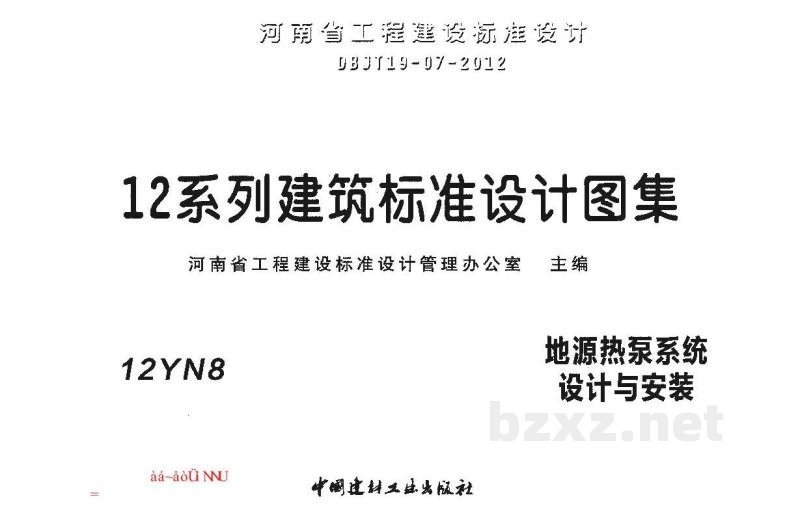

标准简介/下载河南省工程建设标准设计
DBJT19-07-2012
12系列建筑标准设计图集
河南省工程建设标准设计管理办公室 主编
| 12YN8 | 地源热泵系统 设计与安装 |
中国建材工业出版社
地源热泵系统设计与安装
编制单位：天津市建筑设计院
| 编 制 单 位 负 责 人 | [签名] |
| 编制单位技术负责人 | [签名] |
| 技 术 审 定 人 | 包小李 |
| 设 计 负 责 人 | [签名] |

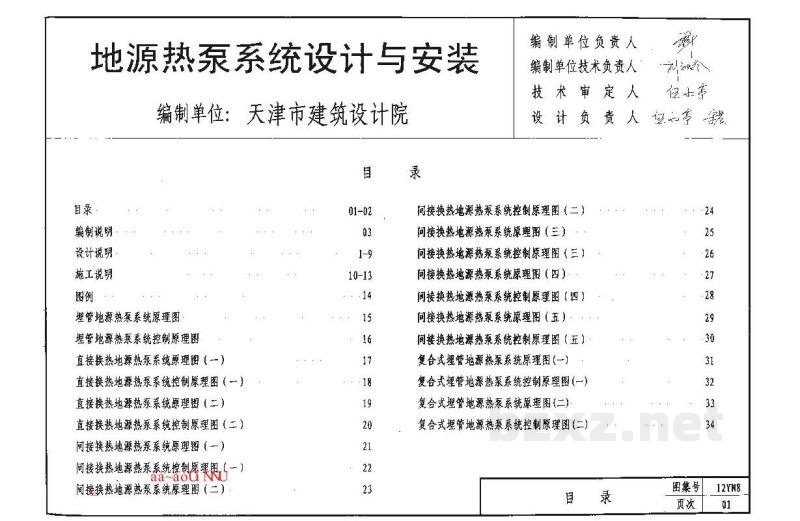

目 录
| 条目名称 | 页码 | 条目名称 | 页码 |
|---|---|---|---|
| 目录 | 01-02 | 间接换热地源热泵系统控制原理图 (二) | 24 |
| 编制说明 | 03 | 间接换热地源热泵系统原理图 (三) | 25 |
| 设计说明 | 1-9 | 间接换热地源热泵系统控制原理图 (三) | 26 |
| 施工说明 | 10-13 | 间接换热地源热泵系统原理图 (四) | 27 |
| 图例 | 14 | 间接换热地源热泵系统控制原理图 (四) | 28 |
| 埋管地源热泵系统原理图 | 15 | 间接换热地源热泵系统原理图 (五) | 29 |
| 埋管地源热泵系统控制原理图 | 16 | 间接换热地源热泵系统控制原理图 (五) | 30 |
| 直接换热地源热泵系统原理图 (一) | 17 | 复合式埋管地源热泵系统原理图(一) | 31 |
| 直接换热地源热泵系统控制原理图 (一) | 18 | 复合式埋管地源热泵系统控制原理图(一) | 32 |
| 直接换热地源热泵系统原理图 (二) | 19 | 复合式埋管地源热泵系统原理图(二) | 33 |
| 直接换热地源热泵系统控制原理图 (二) | 20 | 复合式埋管地源热泵系统控制原理图(二) | 34 |
| 间接换热地源热泵系统原理图 (一) | 21 | ||
| 间接换热地源热泵系统控制原理图 (一) | 22 | ||
| 间接换热地源热泵系统原理图 (二) | 23 | ||
| 目 录 | 图号 TJZNS |
|---|---|
| 页次 01 |

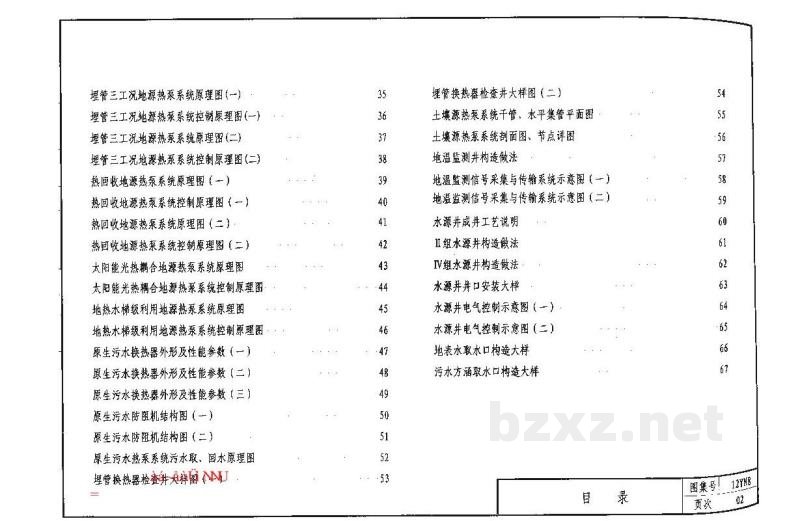

地源热泵系统检测与评估标准 目录
| 页次 | 页次 | ||
|---|---|---|---|
| 埋管三工况地源热泵系统原理图（一） | 35 | 埋管换热器检查表样图（二） | 54 |
| 埋管三工况地源热泵系统控制原理图（一） | 36 | 土壤层换热系统井管、水平集管平面示意图 | 55 |
| 埋管三工况地源热泵系统原理图（二） | 37 | 土壤层换热系统剖面、节点详图 | 56 |
| 埋管三工况地源热泵系统控制原理图（二） | 38 | 地面监测井构造做法 | 57 |
| 热回收地源热泵系统原理图（一） | 39 | 地温监测信号采集与传输系统示意图（一） | 58 |
| 热回收地源热泵系统控制原理图（一） | 40 | 地温监测信号采集与传输系统示意图（二） | 59 |
| 热回收地源热泵系统原理图（二） | 41 | 水源井成井工艺简法 | 60 |
| 热回收地源热泵系统控制原理图（二） | 42 | 直埋水源井构造做法 | 61 |
| 太阳能光热耦合地源热泵系统原理图 | 43 | 回绕水源井构造做法 | 62 |
| 太阳能光热耦合地源热泵系统控制原理图 | 44 | 水源井井口支架大样 | 63 |
| 地热水梯级利用地源热泵系统原理图 | 45 | 水源井电气控制示意图（一） | 64 |
| 地热热水梯级利用地源热泵系统控制原理图 | 46 | 水源井电气控制示意图（二） | 65 |
| 原生污水换热器外形及性能参数表（一） | 47 | 地表水取水口构造大样 | 66 |
| 原生污水换热器外形及性能参数表（二） | 48 | 污水方渠取水口构造大样 | 67 |
| 原生污水换热器外形及性能参数表（三） | 49 | ||
| 原生污水阻流机构构造图（一） | 50 | ||
| 原生污水阻流机构构造图（二） | 51 | ||
| 原生污水热泵系统污水泵、回水泵原理图 | 52 | ||
| 埋管换热器检查表样图（一） | 53 | ||
