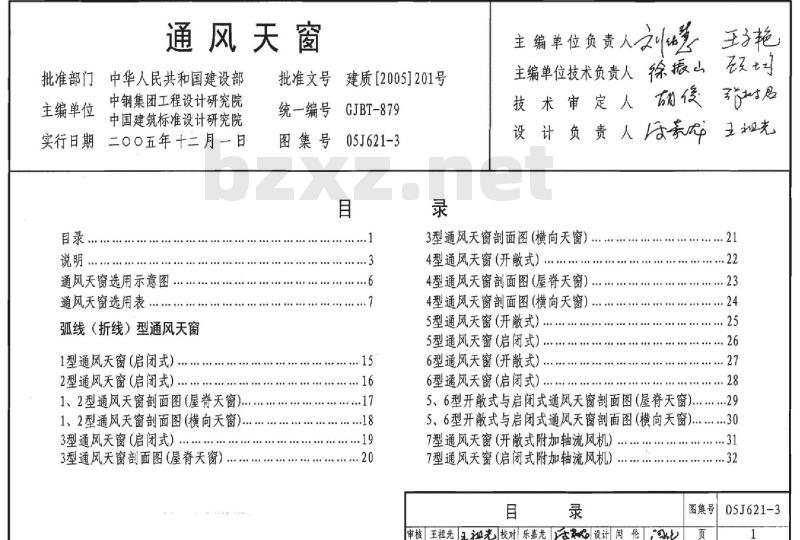

【05J621-3】 通风天窗

批准部门
主编单位
通风天窗
中华人民共和国建设部
中钢集团工程设计研究院
中国建筑标准设计研究院
1二00五年十二月一日
实行日期
通风天窗选用示意图
通风天窗选用表
弧线（折线）型通风天窗
1型通风天窗（启闭式）
2型通风天窗（启闭式）
1、2型通风天窗部面图（屋脊天窗）1、2型通风天窗部面图（横向天窗）3型通风天窗（启闭式）.
3型通风天窗剖面图（屋脊天窗）批准文号
统一编号
图集号
建质[2005]201号
GJBT-879
05J621-3
主编单位负责人刘
王子艳
徐撤山
主编单位技术负责人
技术审定人
设计负责人豪
3型通风天窗剖面图（横向天窗）4型通风天窗（开散式）
4型通风天窗剖面图（屋脊天窗）4型通风天窗剖面图（横向天窗）5型通风天窗(开散式）
5型通风天窗（启闭式）
6型通风天窗（开散式）
6型通风天窗（启闭式）
5、6型开散式与启闭式通风天窗剖面图屋脊天窗....295、6型开散式与启闭式通风天窗剖面图横向天窗..307型通风天窗(开散式附加轴流风机)7型通风天窗（启闭式附加轴流风机）目
审核王祖光祖光校对乐嘉龙设计间伦..31
图集号
05J621-3
8型通风天窗（开散式附加轴流风机）8型通风天窗（启闭式附加轴流风机）33
7、8型开散式与启闭式通风天窗剖面图（屋脊天窗）..357、8型开散式与启闭式通风天窗面图（横向天窗）....369型通风天窗（开散式屋脊天窗）平面图9型通风天窗（开散式屋脊天窗）侧立面图9型通风天窗（开散式屋脊天窗）部面图10型通风天窗（开散式横向天窗）平面图：10型通风天窗（开式横向天窗）侧立面图10型通风天窗（开式横向天窗）部面图：薄型通风天窗
11型薄型通风天窗（开散式屋脊天窗）11型薄型通风天窗（开散式横向天窗）12型薄型通风天窗（启闭式屋脊天窗）12型薄型通风天窗（启闭式横向天窗）通风天窗安装图
通风天窗与钢板基座关系示意图37
通风天窗钢板基座
天窗基座与压型钢板屋面安装图（屋脊天窗）天窗基座与压型钢板屋面安装图横向天窗）+.50
天窗基座与压型钢板夹芯板屋面安装图屋脊天窗.53天窗基座与压型钢板夹芯板屋面安装图（横向天窗.54钢板基座与现浇钢筋混凝土屋面安装图屋脊天窗.5钢板基座与现浇钢筋混凝土屋面安装图横向天窗..钢混基座与现浇钢筋混凝土屋面安装图屋脊天窗）.57钢混基座与现浇钢筋混凝土屋面安装图横向天窗.58钢板基座与预制混凝土屋面板屋面安装图（屋脊天窗.59通风天窗避雷带.
通风帽
通风帽部面图、立面图、示意图、选用表通风帽与压型钢板、夹芯板屋面安装图通风帽与预制钢筋混凝土屋面板安装图相关技术资料
审核王祖光祖光校对乐嘉龙含设计间伦.60
图集号
05J621-3

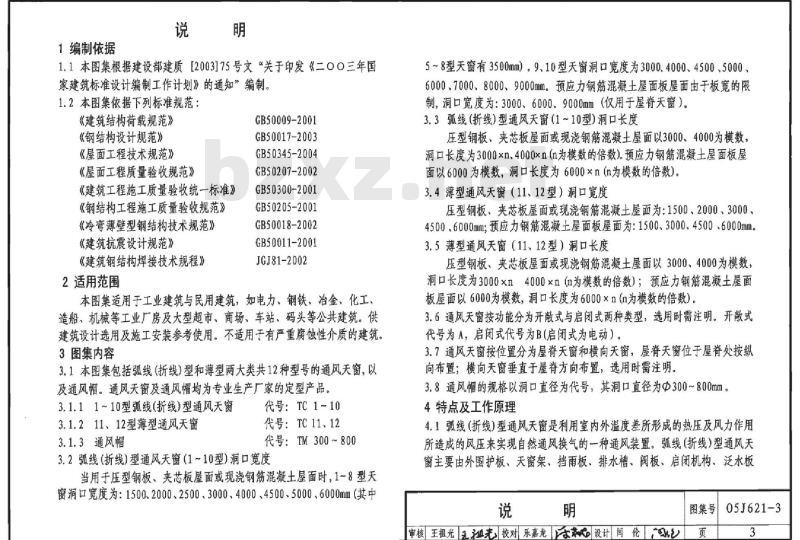

1编制依据
1.1本图集根据建设部建质[2003]75号文“关于印发《二00三年国家建筑标准设计编制工作计划》的通知”编制。1.2本图集依据下列标准规范：
《建筑结构荷载规范》
《钢结构设计规范》
《屋面工程技术规范》
《屋面工程质量验收规范》
《建筑工程施工质量验收统一标准》《钢结构工程施工质量验收规范》《冷弯薄壁型钢结构技术规范》《建筑抗震设计规范》
《建筑钢结构焊接技术规程》
2适用范围
GB50009-2001
GB50017-2003
GB50345-2004
GB50207-2002
GB50300-2001
GB50205-2001
GB50018-2002
GB50011-2001
JGJ81-2002
本图集适用于工业建筑与民用建筑，如电力、钢铁、冶金，化工、造船、机械等工业厂房及大型超市，商场、车站，码头等公共建筑、供建筑设计选用及施工安装参考使用。不适用于有严重腐蚀性介质的建筑。3图集内容
3.1本图集包括弧线（折线）型和薄型两大类共12种型号的通风天窗，以及通风帽。通风天窗及通风帽均为专业生产厂家的定型产品。3.1.11~10型弧线（折线）型通风天窗3.1.211、12型薄型通风天窗
3.1.3通风帽
代号：TC1~10
代号：TC11.12
代号：TM300~800
3.2弧线（折线）型通风天窗（1~10型）洞口宽度当用于压型钢板、夹芯板屋面或现浇钢筋混凝土屋面时，1一8型天窗洞口宽度为：1500.2000、2500，3000、4000，4500，5000，6000mm（其中5~8型天窗有3500mm）。9.10型天窗洞口宽度为30004000、4500、5000、6000、7000、8000、9000mm。预应力钢筋混凝土屋面板屋面由于板宽的限制，洞口宽度为：3000、6000、9000mm（仅用于屋脊天窗）。3.3弧线（折线）型通风天窗（1~10型）洞口长度压型钢板、夹芯板屋面或现浇钢筋混凝土屋面以30004000为模数，洞口长度为3000xn.4000xn（n为模数的倍数）预应力钢筋混凝土屋面板屋面以6000为模数，洞口长度为6000×n（n为模数的倍数）。3.4薄型通风天窗（11.12型）洞口宽度压型钢板，夹芯板屋面或现浇钢筋混凝土屋面为：1500、2000，3000，4500、6000mm；预应力钢筋混凝土屋面板屋面为：15.00、3000、4500.6000mm。3.5薄型通风天窗（11、12型）洞口长度压型钢板、夹芯板屋面或现浇钢筋混凝土屋面以3000、4000为模数，洞口长度为3000xn4000xn（n为模数的倍数）；预应力钢筋混凝土屋面板屋面以6000为模数，洞口长度为6000×n（n为模数的倍数）。3.6通风天窗按功能分为开散式与启闭式两种类型，选用时需注明。开散式代号为A，启闭式代号为B（启闭式为电动）。3.7通风天窗按位置分为屋脊天窗和横向天窗，屋脊天窗位于屋脊处按织向布置；横向天窗垂直于屋脊方向布置，选用时需注明3.8通风帽的规格以洞口直径为代号，其洞口直径为Φ300~800mm。4特点及工作原理
4.1弧线（折线）型通风天窗是利用室内外温度差所形成的热压及风力作用所造成的风压来实现自然通风换气的一种通风装置。弧线（折线）型通风天窗主要由外围护板、天窗架、挡雨板、排水槽、阀板、启闭机构、泛水板说明
05J621-3
图集号
审核王祖光迎先校对乐嘉龙设计间伦页3
等组成。具有结构重量轻，外型美观、通风效率高、防雨雪和避风性能好、安装方便等特点。
4.2薄型通风天窗是一种高效、重力自流、不用电力的强力散热通风装置。其特点是外型高度低、风阻力小，防雨雪性能好、模块化单元组合可以方便地连续组装。
4.3通风帽利用风力推动叶片旋转，达到通风换气的效果。其特点是结构轻巧，安装方便。
4.4通风天窗的工作原理示意见下图：进凤口
通风天窗
洞口宽度
通风温度中和界面
宝进风口
通风天窗工作原理示意图

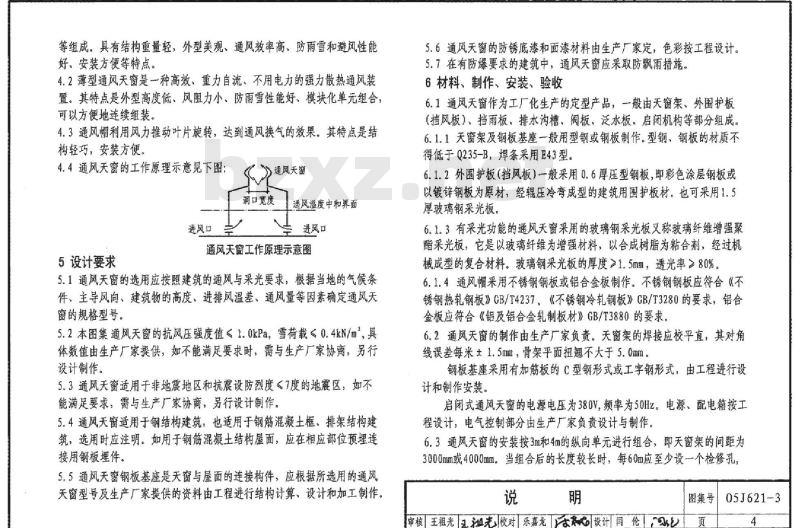

5设计要求
5.1通风天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、建筑物的高度，进排风温差、通风量等因素确定通风天窗的规格型号。
5.2本图集通风天窗的抗风压强度值≤1.0kPa，雪荷载≤0.4kN/m，具体数值由生产厂家提供，如不能满足要求时，需与生产厂家协商，另行设计制作。
5.3通风天窗适用于非地震地区和抗震设防烈度7度的地震区，如不能满足要求，需与生产厂家协商，另行设计制作。5.4通风天窗适用于钢结构建筑，也适用于钢筋混凝土框，排架结构建筑，选用时应注明。如用于钢筋混凝土结构屋面，应在相应部位预埋连接用钢板理件
5.5通风天窗钢板基座是天窗与屋面的连接构件，应根据所选用的通风天窗型号及生产厂家提供的资料由工程进行结构计算、设计和加工制作5.6通风天窗的防锈底漆和面漆材料由生产厂家定，色彩按工程设计，5.7在有防爆要求的建筑中，通风天窗应采取防飘雨措施。6材料、制作、安装、验收
6.1通风天窗作为工厂化生产的定型产品，一般由天窗架、外围护板（挡风板）、挡雨板、排水沟槽、阀板、泛水板，启闭机构等部分组成。6.1.1天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235-B，焊条菜用E43型。6.1.2外围护板（挡风板）一般采用0.6厚压型钢板，即彩色涂层钢板或以镀锌钢板为原材，经辊压冷弯成型的建筑用围护板材。也可采用1.5厚玻璃钢采光板。
6.1.3有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板，它是以玻璃纤维为增强材料，以合成树脂为粘合剂，经过机械成型的复合材料。玻璃钢采光板的厚度>1.5mm，透光率>80%。6.1.4通风帽采用不锈钢钢板或铝合金板制作。不锈钢钢板应符合《不锈钢热轧钢板》CB/T4237、《不锈钢冷轧钢板》GB/T3280的要求，铝合金板应符合《铝及铝合金轧制板材》GB/T3880的要求。6.2通风天窗的制作由生产厂家负责。天窗架的焊接应校平直，其对角线误差每米土1.5mm，骨架平面扭翘不大于5.0mm。钢板基座采用有加筋板的C型钢形式或工字钢形式，由工程进行设计和制作安装。
启闭式通风天窗的电源电压为380V，频率为50Hz。电源，配电箱按工程设计，电气控制部分由生产厂家负责设计与制作。6.3通风天窗的安装按3m和4m的纵向单元进行组合，即天窗架的间距为3000mm或4000mm。当组合后的长度较长时，每60m应至少设一个检修孔，说
图集号
05J621-3
审核王祖光夫校对乐嘉龙设计间伦页
通风天窗高度>2m时，端部应设检修梯。检修孔和检修梯均由生产厂家制作
通风天窗与屋面的连接安装，应根据有关结构专业标准图集按具体工程设计进行安装施工。本建筑标准图集的安装图供参考使用。6.4通风天窗及通风帽的制作验收应符合《建筑工程施工质量验收统一标准》、《钢结构工程施工质量验收规范》及《屋面工程质量验收规范》的要求。产品须按照天窗行业标准及国家标准进行验收，对尚无行业标准及国家标准的，应以企业标准进行出厂前的验收，并出具产品合格证验收合格后方可出厂。
7本图集与下列图集配合使用
《压型钢板、夹芯板屋面及墙体建筑构造》《梯形钢屋架》
《轻型屋面梯形钢屋架》
《门式钢架轻型房屋钢结构》
《钢筋混凝土屋面梁》
《预应力混凝土工字型屋面梁》《1.5×6.0m预应力混凝土屋面板》《钢结构设计示例-单层工业厂房》《通风钢天窗架》
8选用说明
8.1通风天窗标注方法
TC日-日洞长度
■洞口宽度
类型（开散式A、启闭式B）
—型号（1~12型）
通风天窗代号
01J925-1~3
05G511
05G515
02SG518-1-3
04G353-16
05G414-1~5
G410-1~2
06CG04

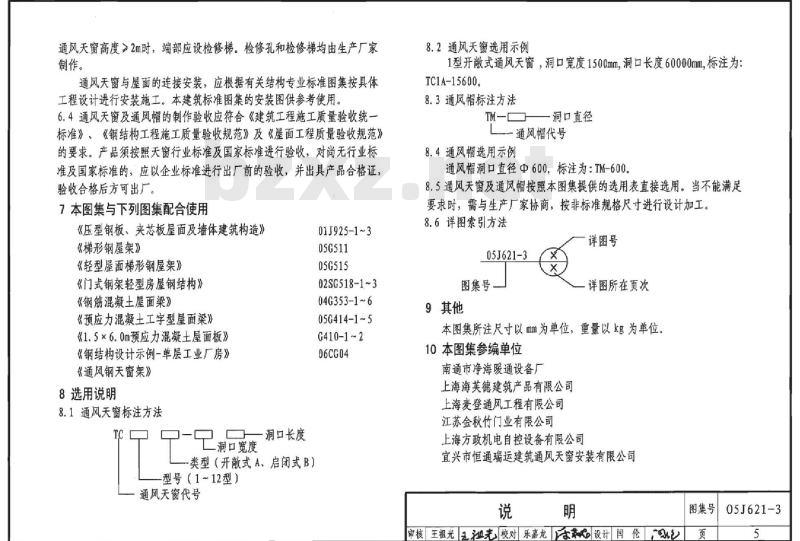

8.2通风天窗选用示例
1型开式通风天窗，洞口宽度1500mm，洞口长度60000mm标注为：TC1A-15600。
8.3通风帽标注方法
TM洞直径
—-通风帽代号
8.4通风帽选用示例
通风帽洞口直径中600，标注为：TM-6008.5通风天窗及通风帽按照本图集提供的选用表直接选用。当不能满足要求时，需与生产厂家协商，按非标准规格尺寸进行设计加工。8.6详图索引方法
详图号
05J621-3
图集号
9其他
一详图所在页次
本图集所注尺寸以mm为单位，重量以kg为单位。10本图集参编单位
南通市净海暖通设备厂
上海海芙德建筑产品有限公司
上海麦登通风工程有限公司
江苏金秋竹门业有限公司
上海方政机电自控设备有限公司宜兴市恒通瑞运建筑通风天窗安装有限公司说明
审核王祖光玉老校对乐嘉龙设计闫伦心图集号
05J621-3
10型弧线（折线）型通风天窗（横向天窗）见41-44页通风帽见61页
11~12型薄型通风天窗（屋脊天窗）见45、47页通风天窗选用示意图免费标准bzxz.net
1~8型弧线（折线）型通风天窗（屋脊天窗）见17、20.23、29、35页~8型弧线（折线）型通风天窗（横向天窗）见18、21.24.30、36页9型弧线（折线）型通风天窗（屋脊天窗）见37~40页1-8型弧线（折线）型通风天窗（横向天窗）见18，21,24.30.36页11、12型薄型通风天窗（横向天窗）见46、48页通风天窗选用示意图
审核王祖光祖校对乐嘉龙合设计间伦图集号
05J621-3
天窗型号
1型通风天窗
（启闭式）
2型通风天窗
（启闭式）
天窗代号
TC1B-1530n(1540n,1560n)
TC1B-2030n(2040n.2060n)
TC1B-2530n(2540n.2560n)
TC1B-3030n(3040n,3060n)
TC1B-4030n(4040n.4060n)
TC1B-4530n(4540n.4560n)
TC1B-5030n(5040n.5060n)
TC1B-6030n(6040n6060n)
TC2B-1530n(1540n.1560n)
TC2B-2030n(2040n,2060n)
TC2B-2530n(2540m,2560n)
TC2B-3030n(3040n,3060n)
TC2B-4030n(4040m.4060n)
TC2B-4530n(4540n4560n)
TC2B-5030n(5040m5060n)
TC2B-6030n(6040n.6060n)
通风天窗选用表
洞口宽度
洞口长度
3000×n.4000xn
（用于压型钢板或
现浇混凝土屋面）
6000xn
（用于预应力钢筋
混凝土屋面板屋面
3000xn.4000×m
（用于压型钢板或
现浇混凝土屋面）
6000xm
（用于预应力钢筋
混凝土屋面板屋面
注：n为天窗洞口长度模数3000、4000及6000的倍数，在天窗代号中洞口长度标注为30m、40n及60m，由工程设计定
天窗对应高度每米长有效通风面积(mm)
每延米重量
通风天窗选用表
电动机功率
(kw/m)
图集号
审核王祖光迎光校对乐嘉龙设计间伦心页
所在页码
15、17.18
05J621-3
天窗型号
3型通风天窗
（启闭式）
型通风天窗
(开散式）
天窗代号
TC3B-1530n(1540n,1560n)
TC3B-2030n(2040n,2060n)
TC3B-2530n(2540n,2560n)
TC3B-3030n（3040m，3060n)
TC3B-4030n(4040n,4060n)
TC3B-4530n(4540n.4560n)
TC3B-5030n(5040n,5060n)
TC3B-6030n(6040n,6060m）
TC4A-1530n(2540n,2560n）
TC4A-2030n(2040n,2060n)
TC4A-2530n(2540n,2560n)
TC4A-3030n(3040n,3060n)
TC4A-4030n(4040n4060n)
TC4A-4530n(4540n,4560n)
TC4A-5030n(5040n,5060n)
TC4A-6030n(6040n,6060n)
通风天窗选用表
洞口宽度
洞口长度
3000xn.4000xn
（用于压型钢板或
现浇混凝土屋面
6000xn
（用于预应力钢筋
混凝土屋面板屋面）
3000×n.4000xn
（用于压型钢板或
现浇混凝土屋面）
6000xm
（用于预应力钢筋
混凝土屋面板屋面）
注：n为天窗洞口长度模数3000、4000及6000的倍数，在天窗代号中洞口长度标注为30n、40m及60n，由工程设计定
天窗对应高度
每米长有效通风面积
通风天窗选用表
每延米重量
电动机功率
(kw/m)
（无电机）
所在页码
22、23.24
图集号
审核王祖光迎老校对乐嘉龙古献设计间国伦a
05J621-3
天窗型号
5型通风天窗
(开散式）
5型通风天窗
（启闭式）
天窗代号
TC5A-1530n(1540n.1560n)
TC5A-2030n(2040n,2060n）
TC5A-2530n(2540n.2560n)
TC5A-3030m(3040n.3060n)
TC5A-35.30n(3540n.3560n)
TC5A-4030n(4040n,4060n)
TC5A-4530n(4540n,4560n)
TC5A-5030n(5040n.5060n)
TC5A-6030n(6040n6060n)
TC5B-1530n(1540n.1560n)
TC5B-2030n(2040n.2060n)
TC5B-2530n(2540n.2560n)
TC5B-3030n(3040n.3060n)
TC5B-3530n(3540n.3560n)
TC5B-4030n(4040n,4060n)
TC5B-4530n(4540n、4560n)
TCSB-5030n(5040n5060n)
TCSB-6030n(6040n-6060n)
通风天窗选用表
洞口宽度
洞口长度
3000xn，4000xn
（用于压型钢板或
现浇混凝土屋面）
6000xm
（用于预应力钢筋
混凝土屋面板屋面
3000xn,4000xn
用于压型钢板或
现浇混凝土屋面）
6000xm
（用于预应力钢筋
混凝土屋面板屋面
注：n为天窗洞口长度模数3000、4000及6000的倍数，在天窗代号中洞口长度标注为30、40n及60n，由工程设计定，天窗对应高度 每米长有效通风面积每延米重量
(kg）
通风天窗选用表
电动机功率
(kw/m)
（无电机）
所在页码
25、26、
25、26、
29、30
图集号
审核王祖光祖老校对乐嘉龙设计间伦页
05J621-3
天窗型号
6型通风天窗
（开散式）
型通风天窗
（启闭式）
天窗代号
TC6A-1530n(1540n.1560m)
TC6A-2030n(2040n.2060n)
TC6A-2530n(2540n2560n)
TC6A-3030n(3040n.3060m)
TC6A-3530n(3540n.3560n)
TC6A-4030n(4040n、4060n)
TC6A-4530m(4540n、4560m)
TC6A-5030n(5040n5060n)
TC6A-6030n(6040n6060n)
TC6B-1530n(1540n1560m
TC6B-2030n(2040n2060m)
TC6B-2530n(2540n、2560m)
TC6B-3030n(3040n.3060m)
TC6B-3530n(3540n.3560n)
TC6B-4030n(4040n.4060m)
TC6B-4530n(4540n4560n)
TC6B-5030n(5040n.5060n)
TC6B-6030n(6040n.6060n）
通风天窗选用表
洞口宽度
洞口长度
3000xn,4000xn
（用于压型钢板或
现浇混凝土屋面）
6000xm
（用于预应力钢筋
混凝土屋面板屋面）
3000×n.4000×n
用于压型钢板或
现浇混凝土屋面）
6000xm
（用于预应力钢筋
混凝土屋面板屋面
注：n为天窗澜口长度模数3000、4000及6000的倍数，在天窗代号中洞口长度标注为30n、40n及60n由工程设计定，
天窗对应高度每米长有效通风面积(m)
通风天窗选用表
每延米重量
(kg)）
电动机功率
(kw/m)
（无电机）
所在页码
图集号
审核王祖光纽光校对乐嘉龙设计间伦a页
05J621-3
天窗型号
7型通风天窗
天窗代号
TC7A-1530n(1540n,1560n)
通风天窗选用表
洞口宽度
TC7A-2030n(2040n,2060n)
TC7A-2530n(2540n2560n)
TC7A-3030n(3040n.3060m)
开散式附加轴流风机）TC7A-3530n(3540m、3560n）TC7A-4030n(4040n,4060m)
TC7A-4530n(4540n,4560n)
TC7A-5030n(5040n,5060n)
TC7A-6030n(6040n,6060n)
TC7B-1530n(1540n，1560n)）
TC7B-2030n(2040n2060n)
TC7B-2530n(2540n2560n
TC7B-3030n(3040n,3060n)
7型通风天窗
【启闭式附加轴流风机
TC7B-3530n(3540n.3560n)
TC7B-4030n(4040n,4060n)
TC7B-4530n.(4540n，4560n)
TC7B-5030n(5040n，5060n)
TC7B-6030n(6040n,6060n
注：n为天窗洞口长度模数3000、4000及6000的倍数，在天窗代号中洞口长度标注为30n、40n及60m，由工程设计定
洞口长度
3000xn.4000×n
（用于压型钢板或
现浇混凝土屋面）
6000xn
（用于预应力钢筋
混凝土屋面板屋面
3000xn.4000×m
（用于压型钢板或
现浇混凝土屋面）
6000xn
C用于预应力钢筋
混凝土屋面板屋面
天窗对应高度每米长有效通风面积每延米重量
通风天窗选用表
电动机功率
(kw/m)
（用于轴流风机）
图集号
审核王祖光祖光校对乐嘉龙心设计间伦包页
所在页码
31、32、
31、32、
05J621-3
天窗型号
8型通风天窗
（开散式附加轴流风机）
8型通风天窗
（启闭式附加轴流风机）
天窗代号
通风天窗选用表
洞口宽度
TC&A-1530n(1540n1560n)
TC8A-2030n(2040n,2060n)
TC8A-2530n(2540n,2560n)
TC8A-3030n(304Dn 3060n)
TC8A-3530n(3540n3560n)
TC8A-4030n(4040n,4060n)
TC8A-4530n(4540n,4560n)
TC8A-5030n(5040n.5060n)
TC8A-6030n(6040m6060n)
TC8B-1530n(1540n1560n)
TC8B-2030n(2040n.2060n)
TC8B-2530n(2540m,2560n)
TC8B-3030n(3040m3060n)
TC8B-3530n(3540n,3560n)
TC8B-4030n(4040n4060n)
TC8B-4530n(4540m,4560n)
TC8B-5030n(5040n,5060n)
TC8B-6030n(6040n.6060n）
注：n为天窗洞口长度模数3000、4000及6000的倍数，在天窗代号中洞口长度标注为30n，40n及60m，由工程设计定。洞口长度
3000×n.4000×n
（用于压型钢板或
现浇混土屋面）
6000xm
（用于预应力钢筋
混凝土屋面板屋面
3000xn，4000x.m
用于压型钢板或
现浇混凝土屋面）
6000×n
（用于预应力钢筋
混凝土屋面板屋面
天窗对应高度每米长有效通风面积(mm)
通风天窗选用表
每延米重量
电动机功率
(kw/m)
（用于轴流风机）
图集号
审核王祖光迎老校对乐嘉龙含设计间伦页
所在页码
05J621-3
