【01(03)R414】 室外热力管道安装(架空支架)

室外热力管道安装—架空管架结构（2003年局部修改版）

批准部门：中华人民共和国建设部
主编单位：北京中铁工建筑工程设计院
实行日期：2003年3月1日
批准文号：建质[2003]32号
统一编号：GJBT-559(03)
图集号：01(03)R414

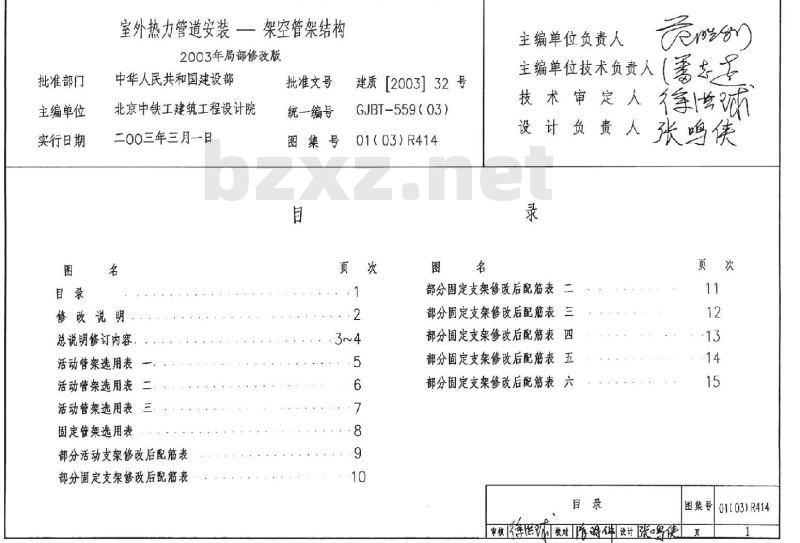

目录
1. 修改说明
2. 总说明修订内容

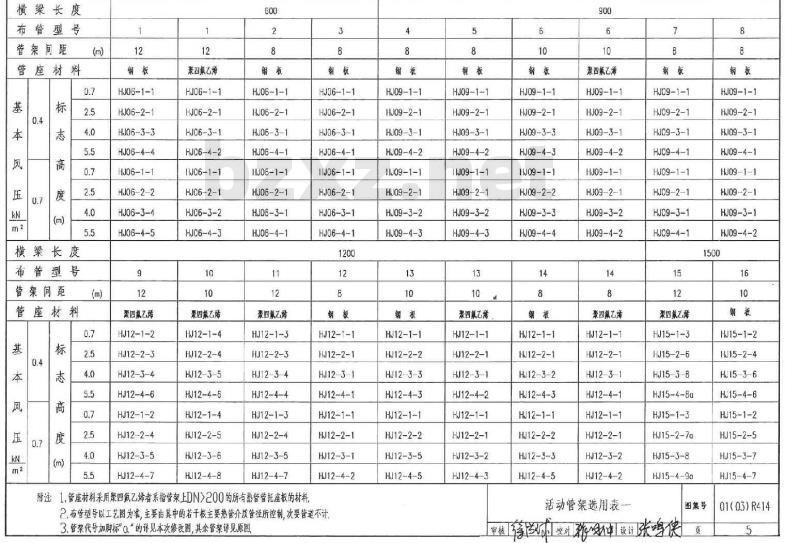

3. 活动管架选用表
4. 固定管架选用表
5. 部分活动支架修改后配筋表
6. 部分固定支架修改后配筋表

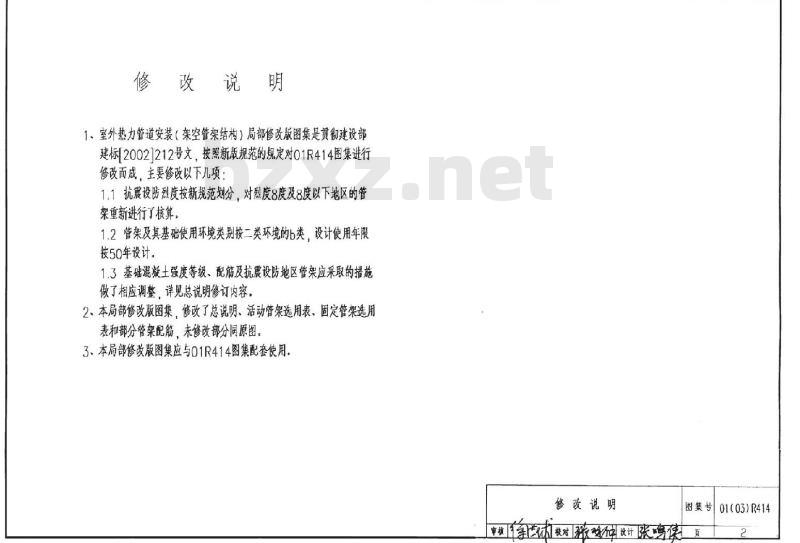

修改说明
1. 室外热力管道安装（架空管架结构）局部修改版图集是贯彻建设部建标[2002]212号文，按照新版规范的规定对01R414图集进行修改完成，主要修改以下几项：
1.1 抗震设防烈度按新规范划分，对烈度8度及8度以下地区的管架重新进行了核算。
1.2 管架及其基础使用环境类别按二类环境的b类，设计使用年限按50年设计。
1.3 基础混凝土强度等级、配筋及抗震设防地区管架应采取的措施做了相应调整，详见总说明修订内容。
2. 本局部修改版图集修改了总说明、活动管架选用表、固定管架选用表和部分管架配筋。未修改部分同原图。
3. 本局部修改版图集应与01R414图集配套使用。

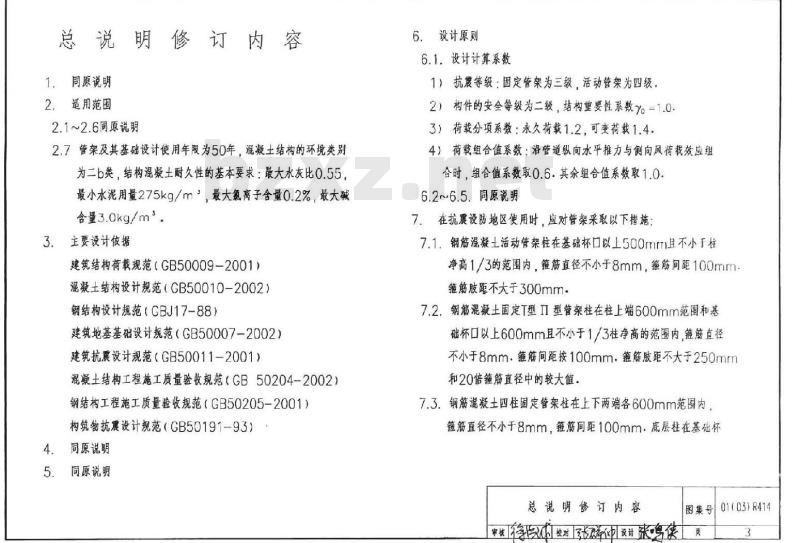

总说明修订内容
1. 同原说明
2. 适用范围
2.1-2.6 同原说明
2.7 管架及其基础设计使用年限为50年，混凝土结构的环境类别为二b类。结构混凝土耐久性的基本要求：最大水灰比0.55，最小水泥用量275kg/m³，最大氯离子含量0.2%，最大碱含量3.0kg/m³。
3. 主要设计依据
- 建筑结构荷载规范（GB50009-2001）
- 混凝土结构设计规范（GB50010-2002）
- 钢结构设计规范（GBJ17-88）
- 建筑地基基础设计规范（GB50007-2002）
- 建筑抗震设计规范（GB50011-2001）
- 混凝土结构工程施工质量验收规范（GB50204-2002）
- 钢结构工程施工质量验收规范（GB50205-2001）
- 构筑物抗震设计规范（GB50191-93）
4. 同原说明
5. 同原说明
6. 设计原则
6.1 设计计算系数
1）抗震等级：固定管架为三级，活动管架为四级。
2）构件的安全等级为二级，结构重要性系数为1.0。
3）荷载分项系数：永久荷载1.2，可变荷载1.4。
4）荷载组合值系数：沿管道纵向水平推力与侧向风荷载效应组合时，组合值系数取0.6，其余组合值系数取1.0。
6.2-6.5 同原说明

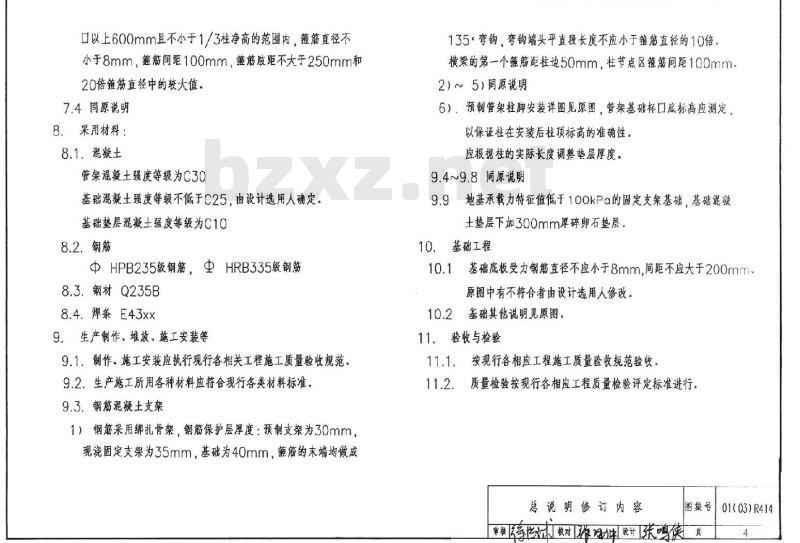

7. 在抗震设防地区使用时，应对管架采取以下措施：
7.1 钢筋混凝土活动管架柱：在基础杯口以上500mm且不小于柱净高1/3的范围内，箍筋直径不小于8mm，箍筋间距100mm，箍筋肢距不大于300mm。
7.2 钢筋混凝土固定T型II型管架柱：在柱上端600mm范围和基础杯口以上600mm且不小于1/3柱净高的范围内，箍筋直径不小于8mm，箍筋间距按100mm，箍筋肢距不大于250mm和20倍箍筋直径中的较大值。
7.3 钢筋混凝土四柱固定管架柱：在上下两端各600mm范围内，箍筋直径不小于8mm，箍筋间距100mm；底层柱在基础杯口以上600mm且不小于1/3柱净高的范围内，箍筋直径不小于8mm，箍筋间距100mm，箍筋肢距不大于250mm和20倍箍筋直径中的较大值。
7.4 同原说明
8. 采用材料
8.1 混凝土：管架混凝土强度等级为C30；基础混凝土强度等级不低于C25，由设计选用人确定；基础垫层混凝土强度等级为C10。
8.2 钢筋：HPB235级钢筋、HRB335级钢筋。
8.3 钢材：Q235B。
8.4 焊条：E43xx。
9. 生产制作、堆放、施工安装等
9.1 制作、施工安装应执行现行各相关工程施工质量验收规范。
9.2 生产施工所用各种材料应符合现行各类材料标准。
9.3 钢筋混凝土支架：
1）钢筋采用绑扎骨架，钢筋保护层厚度：预制支架为30mm，现浇固定支架为35mm，基础为40mm。箍筋的末端均做成135°弯钩，弯钩端头平直段长度不应小于箍筋直径的10倍。横梁的第一个箍筋距柱边50mm，柱节点区箍筋间距100mm。
