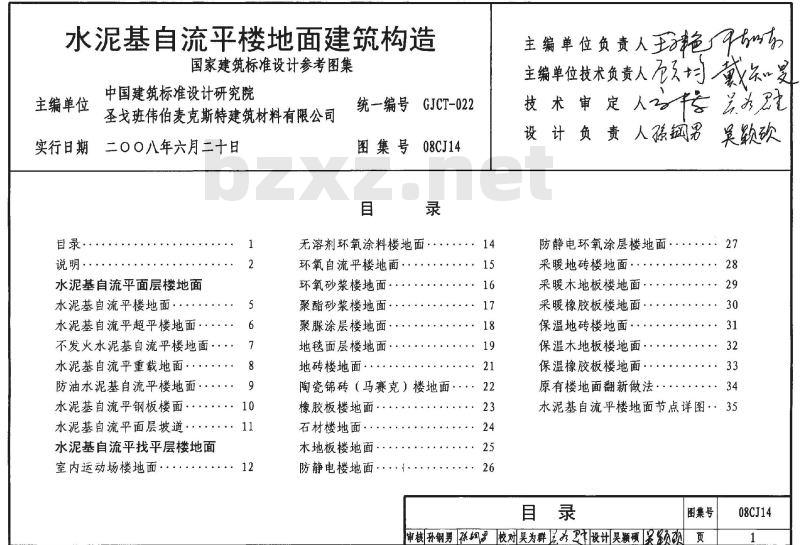

【08CJ14】 水泥基自流平楼地面建筑构造（参考图集）

水泥基自流平楼地面建筑构造
国家建筑标准设计参考图集
主编单位
中国建筑标准设计研究院
圣戈班伟伯麦克斯特建筑材料有限公司二〇〇八年六月二十日
实行日期
目录··
说明·
水泥基自流平面层楼地面
水泥基自流平楼地面·
水泥基自流平超平楼地面······不发火水泥基自流平楼地面····水泥基自流平重载地面··
防油水泥基自流平楼地面.·
水泥基自流平钢板楼面··
水泥基自流平面层坡道·
水泥基自流平找平层楼地面
室内运动场楼地面：
GJCT-022
统一编号
图集号
08CJ14
无溶剂环氧涂料楼地面··
环氧自流平楼地面·
环氧砂浆楼地面·
聚酯砂浆楼地面·
聚脲涂层楼地面·
地毯面层楼地面·
地砖楼地面·
陶瓷锦砖（马赛克）楼地面····22橡胶板楼地面
石材楼地面，
木地板楼地面，
防静电楼地面··
主编单位负责人色tmr
主编单位技术负责人一
技术审定人
莫软砍
设计负责人钢男
防静电环氧涂层楼地面：
采暖地砖楼地面，
采暖木地板楼地面··
采暖橡胶板楼地面··
保温地砖楼地面··
保温木地板楼地面·
保温橡胶板楼地面··
原有楼地面翻新做法
.，31
水泥基自流平楼地面节点详图·：35目录
审核孙钢男预细乳校对吴为群设计吴颖颈须灰图集号
08CJ14

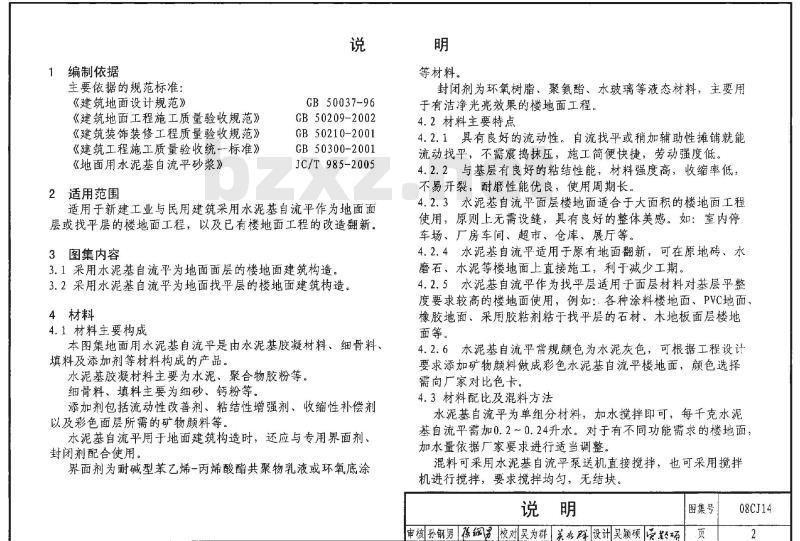

1编制依据
主要依据的规范标准：
《建筑地面设计规范》
《建筑地面工程施工质量验收规范》《建筑装饰装修工程质量验收规范》《建筑工程施工质量验收统一标准》《地面用水泥基自流平砂浆》
2适用范围
GB 50037-96
GB 50209-2002
GB 50210-2001
GB 50300-2001
JC/T 985-2005
适用于新建工业与民用建筑采用水泥基自流平作为地面面层或找平层的楼地面工程，以及已有楼地面工程的改造翻新。3图集内容
3.1采用水泥基自流平为地面面层的楼地面建筑构造，3.2采用水泥基自流平为地面找平层的楼地面建筑构造。4材料
4.1材料主要构成
本图集地面用水泥基自流平是由水泥基胶凝材料、细骨料、填料及添加剂等材料构成的产品。水泥基胶凝材料主要为水泥、聚合物胶粉等。细骨料、填料主要为细砂、钙粉等。添加剂包括流动性改善剂、粘结性增强剂、收缩性补偿剂以及彩色面层所需的矿物颜料等。水泥基自流平用于地面建筑构造时，还应与专用界面剂、封闭剂配合使用。
界面剂为耐碱型苯乙烯-丙烯酸酯共聚物乳液或环氧底涂明
等材料。
封闭剂为环氧树脂、聚氨酯、水玻璃等液态材料，主要用于有洁净光亮效果的楼地面工程。4.2材料主要特点
4.2.1具有良好的流动性。自流找平或稍加辅助性摊铺就能流动找平，不需震捣抹压，施工简便快捷，劳动强度低。4.2.2与基层有良好的粘结性能，材料强度高，收缩率低，不易开裂，耐磨性能优良，使用周期长。4.2.3水泥基自流平面层楼地面适合于大面积的楼地面工程使用，原则上无需设缝，具有良好的整体美感。如：室内停车场、厂房车间、超市、仓库、展厅等。4.2.4水泥基自流平适用于原有地面翻新，可在原地砖、水磨石、水泥等楼地面上直接施工，利于减少工期。4.2.5水泥基自流平作为找平层适用于面层材料对基层平整度要求较高的楼地面使用，例如：：各种涂料楼地面、PVC地面、橡胶地面、采用胶粘剂粘于找平层的石材、木地板面层楼地面等。
4.2.6水泥基自流平常规颜色为水泥灰色，可根据工程设计要求添加矿物颜料做成彩色水泥基自流平楼地面，颜色选择需向厂家对比色卡。
4.3材料配比及混料方法
水泥基自流平为单组分材料，加水搅拌即可，每千克水泥基自流平需加0.2～0.24升水。对于有不同功能需求的楼地面，加水量依据厂家要求进行适当调整。混料可采用水泥基自流平泵送机直接搅拌，也可采用搅拌机进行搅拌，要求搅拌均匀，无结块说明
图集号
审核孙钢男蕉纲校对吴为群美水群 设计吴颖硕聚场页
08CJ14

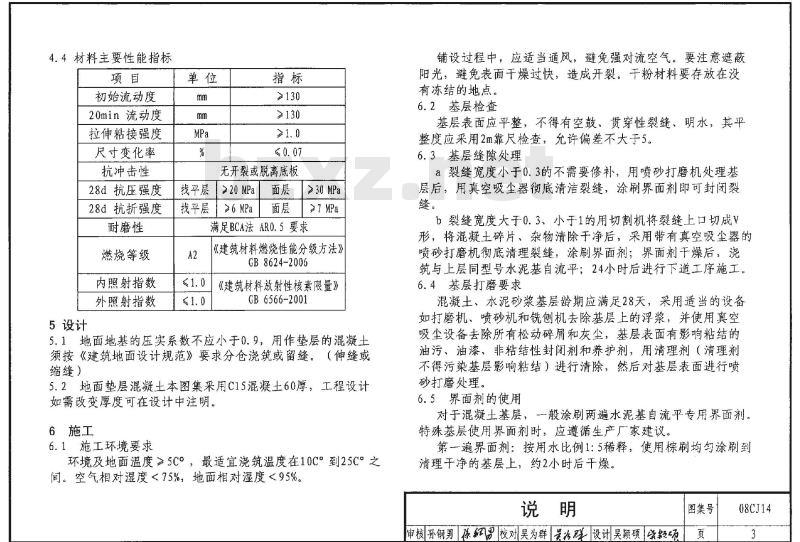

4.4材料主要性能指标
初始流动度
20min流动度
拉伸粘接强度
尺寸变化率
抗冲击性
28d抗压强度
28d抗折强度
耐磨性
燃烧等级
内照射指数
外照射指数
5设计
≥130
无开裂或脱离底板
面层「>30MPa
「找平层|>20MPa
找平层>6MPa
面层「≥7MPa
满足BCA法ARO.5要求
《建筑材料燃烧性能分级方法》GB 8624-2006
《建筑材料放射性核素限量》
GB6566-2001
5.1地面地基的压实系数不应小于0.9，用作垫层的混凝士须按《建筑地面设计规范》要求分仓浇筑或留缝。（伸缝或缩缝）
5.2地面垫层混凝土本图集采用C15混凝土60厚，工程设计如需改变厚度可在设计中注明。6　施工

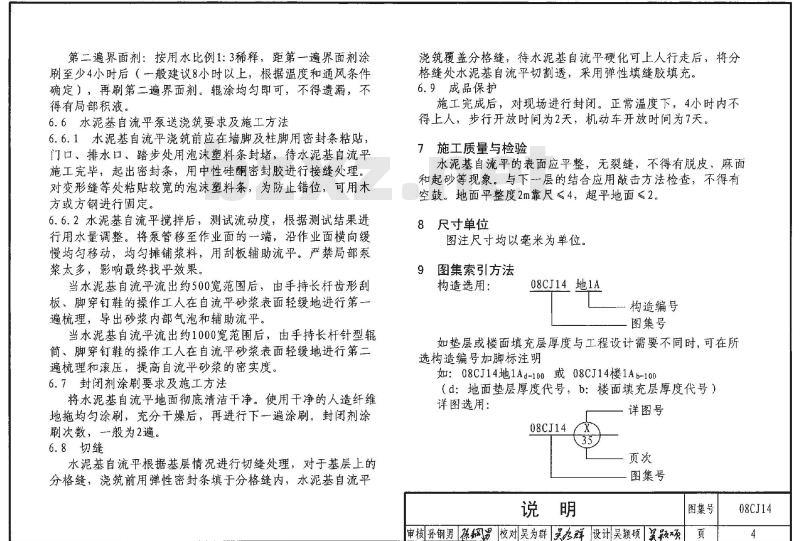

6.1施工环境要求
环境及地面温度≥5C°，最适宜浇筑温度在10C°到25C°之间。空气相对湿度<75%，地面相对湿度<95%。铺设过程中，应适当通风，避免强对流空气。要注意遮蔽阳光，避免表面干燥过快，造成开裂。干粉材料要存放在没有冻结的地点。
6.2基层检查
基层表面应平整，不得有空鼓、贯穿性裂缝、明水，其平整度应采用2m靠尺检查，允许偏差不大于5。6.3基层缝隙处理
a裂缝宽度小于0.3的不需要修补，用喷砂打磨机处理基层后，用真空吸尘器彻底清洁裂缝，涂刷界面剂即可封闭裂缝。
b裂缝宽度大于0.3、小于1的用切割机将裂缝上口切成V形，将混凝土碎片、杂物清除干净后，采用带有真空吸尘器的喷砂打磨机彻底清理裂缝，涂刷界面剂；界面剂干燥后，浇筑与上层同型号水泥基自流平；24小时后进行下道工序施工。6.4基层打磨要求
混凝土、水泥砂浆基层龄期应满足28天，采用适当的设备如打磨机、喷砂机和铣刨机去除基层上的浮浆，并使用真空吸尘设备去除所有松动碎屑和灰尘，基层表面有影响粘结的油污、油漆、非粘结性封闭剂和养护剂，用清理剂（清理剂不得污染基层影响粘结）进行清除，然后对基层表面进行喷砂打磨处理。
6.5界面剂的使用
对于混凝土基层，一般涂刷两遍水泥基自流平专用界面剂。特殊基层使用界面剂时，应遵循生产厂家建议。第一遍界面剂：按用水比例1：5稀释，使用棕刷均匀涂刷到清理干净的基层上，约2小时后干燥。说明
图集号
审核孙钢男豫飘留校对吴为群治群设计吴颖硕咳轻环08CJ14
第二遍界面剂：按用水比例1：3稀释，距第一遍界面剂涂刷至少4小时后（一般建议8小时以上，根据温度和通风条件确定），再刷第二遍界面剂。辊涂均匀即可，不得遗漏，不得有局部积液。
6.6水泥基自流平泵送浇筑要求及施工方法6.6.1水泥基自流平浇筑前应在墙脚及柱脚用密封条粘贴，门口、排水口、踏步处用泡沫塑料条封堵，待水泥基自流平施工完毕，起出密封条，用中性硅酮密封胶进行接缝处理。对变形缝等处粘贴较宽的泡沫塑料条，为防止错位，可用木方或方钢进行固定。
6.6.2水泥基自流平搅拌后，测试流动度，根据测试结果进行用水量调整。将泵管移至作业面的一端，沿作业面横向缓慢均勾移动，均匀摊铺浆料，用刮板辅助流平。严禁局部泵浆太多，影响最终找平效果。
当水泥基自流平流出约500宽范围后，由手持长杆齿形刮板、脚穿钉鞋的操作工人在自流平砂浆表面轻缓地进行第一遍梳理，导出砂浆内部气泡和辅助流平。当水泥基自流平流出约1000宽范围后，由手持长杆针型辊筒、脚穿钉鞋的操作工人在自流平砂浆表面轻缓地进行第二遍梳理和滚压，提高自流平砂浆的密实度。6.7封闭剂涂刷要求及施工方法
将水泥基自流平地面彻底清洁干净。使用干净的人造纤维地拖均匀涂刷，充分干燥后，再进行下一遍涂刷。封闭剂涂刷次数，一般为2遍。
6.8切缝
水泥基自流平根据基层情况进行切缝处理，对于基层上的分格缝，浇筑前用弹性密封条填于分格缝内，水泥基自流平浇筑覆盖分格缝，待水泥基自流平硬化可上人行走后，将分格缝处水泥基自流平切割透，采用弹性填缝胶填充。6.9成品保护
施工完成后，对现场进行封闭。正常温度下，4小时内不得上人，步行开放时间为2天，机动车开放时间为7天。7施工质量与检验
水泥基自流平的表面应平整，无裂缝，不得有脱皮、麻面和起砂等现象。与下一层的结合应用敲击方法检查，不得有空鼓。地面平整度2m靠尺≤4，超平地面≤2。8尺寸单位
图注尺寸均以毫米为单位
9图集索引方法
构造选用：
08CJ14地1A
构造编号
图集号
如垫层或楼面填充层厚度与工程设计需要不同时，可在所选构造编号加脚标注明
如：08CJ14地1Ad-100或08CJ14楼1Ab-100（d：地面垫层厚度代号，b：楼面填充层厚度代号）详图选用：
08CJ14X
详图号
图集号
图集号
审核孙钢男 豫钢罗校对吴为群吴女群设计吴颖硕美彩页
08CJ14
D106~108
D 256 ~258
AL106~108
D256~258
L 106~108
D-地面建筑构造总厚度
L-楼面建筑构造总厚度
d-地面垫层厚度
b-楼面填充层厚度

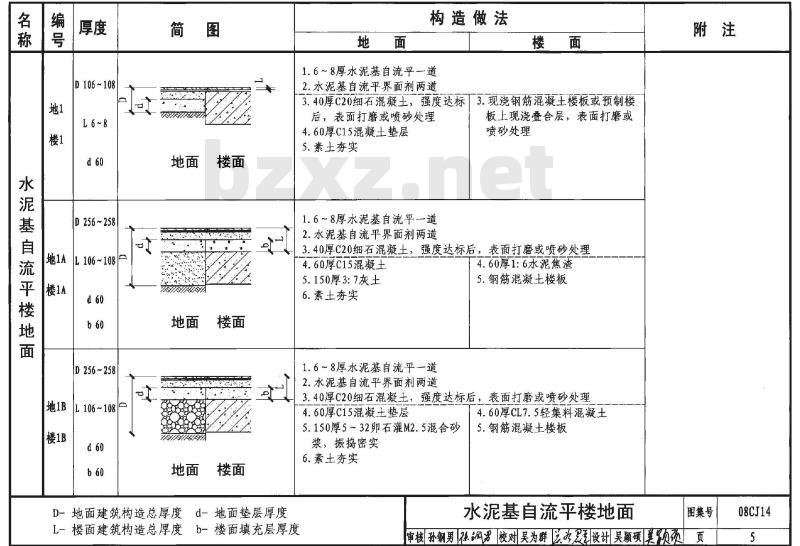

构造做法
1.6~8厚水泥基自流平一道
2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，强度达标3.现浇钢筋混凝土楼板或预制楼后，表面打磨或喷砂处理
4.60厚C15混凝土垫层
5.素土夯实
1.6~8厚水泥基自流平一道
2.水泥基自流平界面剂两道
板上现浇叠合层，表面打磨或
喷砂处理
3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理4.60厚C15混凝土
5.150厚3:7灰土
6.素土夯实
1.6~8厚水泥基自流平一道
2.水泥基自流平界面剂两道
4.60厚1:6水泥焦渣
5.钢筋混凝土楼板
3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理4.60厚C15混凝土垫层
5.150厚5~32卵石灌M2.5混合砂
浆，振捣密实
6.素土夯实
4.60厚CL7.5轻集料混凝土
5.钢筋混凝土楼板
水泥基自流平楼地面
图集号
审核孙钢男摄纲果校对吴为群以为设计吴颖硕美贝观页
08CJ14
D110~112
L10~12
D260~262
AL110~112
D260~262
L110~112
D-地面建筑构造总厚度
L-一楼面建筑构造总厚度
d-地面垫层厚度
b-楼面填充层厚度
构造做法
1.10~～12厚水泥基自流平道
2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，强度达标3.现浇钢筋混凝王楼板或预制楼后，表面打磨或喷砂处理
4.60厚C15混凝土垫层
5.素土夯实
1.10~12厚水泥基自流平道
板上现浇叠合层，表面打磨或
喷砂处理
2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理4.60厚C15混凝土
5.150厚3:7灰土
6.素土夯实
1.10~12厚水泥基自流平一道
2.水泥基自流平界面剂两道
4.60厚1:6水泥焦渣
5.钢筋混凝土楼板
3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理4.60厚C15混凝土垫层
5.150厚5～32卵石灌M2.5混合砂浆，振捣密实
6.素土夯实
4.60厚CL7.5轻集料混凝土
5.钢筋混凝土楼板
水泥基自流平超平楼地面
1.超平地面是指高于常规
平整度的地面，其平整度
要求为2m靠尺≤2mm
2.超平地面适用于有气垫
运输的厂房、高架货仓、
飞机维修库、精密印刷厂
等场合
图集号
审核孙钢男强词界校对吴为群以为设吴额硕美《贝变资
08CJ14
D 106 ~108
D 256 ~258
L106~108
D 256 ~258
IL106~108-
TYSIRI
D-地面建筑构造总厚度
、d-地面垫层厚度
L一楼面建筑构造总厚度
，b-楼面填充层厚度
构造做法
1.6～8厚不发火水泥基自流平道2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，强度达标3.现浇钢筋混凝王楼板或预制楼后，表面打磨或喷砂处理
4.60厚C15混凝土垫层
5.素土夯实
1.6～8厚不发火水泥基自流平一道2.水泥基自流平界面剂两道
板上现浇叠合层，表面打磨或
喷砂处理
3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理4.60厚C15混凝土
5.150厚3:7灰土
6.素土夯实
1.6～8厚不发火水泥基自流平一道2.水泥基自流平界面剂两道
4.60厚1:6水泥焦渣
5.钢筋混凝土楼板
3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理4.60厚C15混凝土垫层
5.150厚5~32卵石灌M2.5混合砂
浆，振捣密实
6.素土夯实
4.60厚CL7.5轻集料混凝土
5.钢筋混凝土楼板
1.适用于有爆炸危险的厂
房、仓库等。
2.不发火楼地面应按《建
筑地面工程施工质量验
收规范》经不发火检测
检验合格后，方可使用，
不发火水泥基自流平楼地面
审核孙钢男裕翻男校对吴为群吴决群设计吴颖硕场图集号
08CJ14
荷载标准值
kPa(kN/m2)
D 456~458
D 456~ 458
D506~508
D-地面建筑构造总厚度，d-地面垫层厚度8~9
构造做法
1.6~8厚水泥基自流平一道
2.水泥基自流平界面剂两道
3.150厚C25混凝土随打随抹，内配Φ6双向钢筋@150×150，强度达标后，表面打磨4.300厚级配碎石，压实系数≥0.95，地基承载力特征值球≥100kPa
5.素土夯实
1.6～8厚水泥基自流平一道
2.水泥基自流平界面剂两道
3.150厚C25混凝土随打随抹，内配中8双向钢筋@150×150，强度达标后，表面打磨4.300厚级配碎石，压实系数≥0.95，地基承载力特征值统≥100kPa
5.素土夯实
1.6～8厚水泥基自流平一道
2.水泥基自流平界面剂两道
3.200厚C25混凝土随打随抹光，内配Φ10双向钢筋@150×150，强度达标后，表面打磨4.300厚级配碎石，压实系数≥0.95，地基承载力特征值f≥120kPa
5.素土夯实
水泥基自流平重载地面
1.适用于均布堆载地面，
不均匀堆载另见结构设
2.地面混凝土垫层应按
《建筑地面设计规范》
要求，分仓浇筑或留缝
（伸缝或缩缝）。详细
构造及要求详见国标图
集《重载地面、轨道等
特殊楼梯面》
图集号
审核孙钢男依发校对吴为群医力群设计吴额硕果物列页
08CJ14
流平楼
D106~108
D256~258
AL106~108
D256~258
IL 106~108
D-地面建筑构造总厚度
L-楼面建筑构造总厚度
d-地面垫层厚度
b-楼面填充层厚度
构造做法
1.6～8厚水泥基自流平一道，表面用聚氨酯、环氧封闭剂封闭2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，强度达标T3.现浇钢筋混凝王楼板或预制楼后，表面打磨或喷砂处理
4.60厚C15混凝土垫层
5.素土夯实
板上现浇叠合层，表面打磨或
喷砂处理
1.6～8厚水泥基自流平一道，表面用聚氢酯、环氧封闭剂封闭2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理4.60厚C15混凝土
5.150厚3:7灰土
6.素土夯实
4.60厚1:6水泥焦渣
5.钢筋混凝土楼板
1.6～8厚水泥基自流平一道，表面用聚氨酯、环氧封闭剂封闭2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理4.60厚C15混凝土垫层
5.150厚5~32卵石灌M2.5混合砂
浆，振捣密实
6.素土夯实
4.60厚CL7.5轻集料混凝土
5.钢筋混凝土楼板
防油水泥基自流平楼地面
1.适用于有少量机油柴油
等直接作用的楼地面。
图集号
审核孙钢男|保男校对吴为群以办设计吴颜硕吴物功页
08CJ14
自流工
L 31 ~43
L46~48
L-楼面建筑构造总厚度
构造做法
1.6～8厚钢楼板专用高柔性水泥基自流平一道2.水泥基自流平界面剂两道
3.钢楼板表面除锈、除油、打磨清理并满涂阻锈界面剂。1.6～8厚水泥基自流平一道
2.水泥基自流平界面剂两遍
3.25～35厚高纤维水泥基自流平一道，内附6×6耐碱玻纤网格布4.无纺布一层
5.钢楼板表面除锈、除油、打磨清理并满涂防锈涂料1.6~8厚水泥基自流平道
2.水泥基自流平界面剂两道
3.40厚C20细石混凝土内配Φ6双向钢筋网片@150×150与钢板楼面@600点焊，强度达标后，表面打磨或喷砂处理4.钢楼板表面除锈、除油、打磨清理并满涂防锈涂料水泥基自流平钢板楼面
1.钢楼板专用高柔性水泥
基自流平具有极高的弹
性，可在轮船钢甲板，
石油钻井钢平台上直接
2.阻锈界面剂需与水泥基
自流平生产厂家联系确
定具体材料
3.高纤维水泥基自流平具
有优异的抗裂性能和较
高的强度，可取代混凝
土找平层使用
图集号
审核孙钢男福细校对吴为群美光群醇设计吴颖硕资
08CJ14
D107~115
L 7 ~15
D 257 ~ 265
D257~265
D-地面建筑构造总厚度
、d-地面垫层厚度
L-楼面建筑构造总厚度
构造做法
1.7～15厚水泥基自流平一道（按要求减少加水量，采用杠尺刮平，并用齿刮刀留齿）
2.水泥基自流乎界面剂两道
3.40厚C20细石混凝土，内配Φ6双向钢筋网片@150×150，强度
达标后，表面打磨或喷砂处理
4.60厚C15混凝土
5.素土夯实
4.钢筋混凝土楼板强度达标后，表面打磨或喷砂处理
1.7～15厚水泥基自流平一道（按要求减少加水量，采用杠尺刮平，并用齿刮刀留齿）
2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，内配中6双向钢筋网片@150×150，强度达标后，表面打磨或喷砂处理
4.60厚C15混凝土
5.150厚3:7灰土
6.素土夯实
1.7～15厚水泥基自流平一道（按要求减少加水量，采用杠尺刮平，并用齿刮刀留齿）
2.水泥基自流平界面剂两道
3.40厚C20细石混凝土，内配Φ6双向钢筋网片@150×150，强度达标后，表面打磨或喷砂处理
4.60厚C15混凝土此图集内容来自标准下载网
5.150厚5~32卵石灌M2.5混合砂浆，振捣密实6.素土夯实
水泥基自流平面层坡道
1.水泥基自流平干拌砂浆
加水量根据工程情况确
图集号
审核孙钢男得钢男校对吴为群医办设计吴颖硕级页
08CJ14
D 110 ~ 115
L10~15
D260~265
L 110~115
D260~265
L 110 ~115
D-地面建筑构造总厚度
L一楼面建筑构造总厚度
d-地面垫层厚度
b-楼面填充层厚度
构造做法
1.3.5~6.5厚聚氨酯橡胶复合面层2.6~8厚水泥基自流平一道
3.水泥基自流平界面剂两道
4.40厚C20细石混凝王，强度送标4.现浇钢筋混凝王楼板或预制楼后，表面打磨或喷砂处理
5.60厚C15混凝土垫层
6.素土夯实
1.3.5~6.5厚聚氨酯橡胶复合面层2.6~8厚水泥基自流平一道
3.水泥基自流平界面剂两道
板上现浇叠合层，表面打磨或
喷砂处理
4.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理5.60厚C15混凝土
5.60厚1:6水泥焦渣
6.150厚3:7灰土
7.素土夯实
1.3.5～6.5厚聚氨酯橡胶复合面层2.6～8厚水泥基自流平一道
3.水泥基自流平界面剂两道
6.钢筋混凝土楼板
4.40厚C20细石混凝土，强度达标后，表面打磨或喷砂处理5.60厚C15混凝土垫层
6.150厚5～32卵石灌M2.5混合砂浆，振捣密实
7.素土夯实
5.60厚CL7.5轻集料混凝土
6.钢筋混凝土楼板
室内运动场楼地面
1.适用于羽毛球、手球、
乒乓球、网球的运动场
2.聚氨酯橡胶复合面层含
发泡层、网格布等多层
材料，具有防滑、耐磨、
弹性等特点。
3.具体面层颜色由工程设
计确定。
图集号
审核孙钢男强器校对吴为群主专球设计吴颖硕云轻码页
08CJ14
