【98ZJ001】 建筑构造用料做法（中南标图集）

建筑构造用料做法

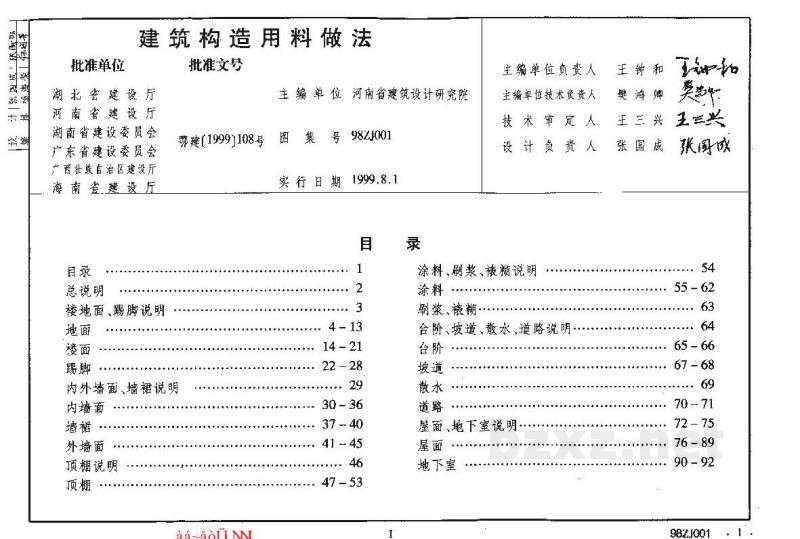

目录

aa - àòü NL    1    98ZJ001 . I.

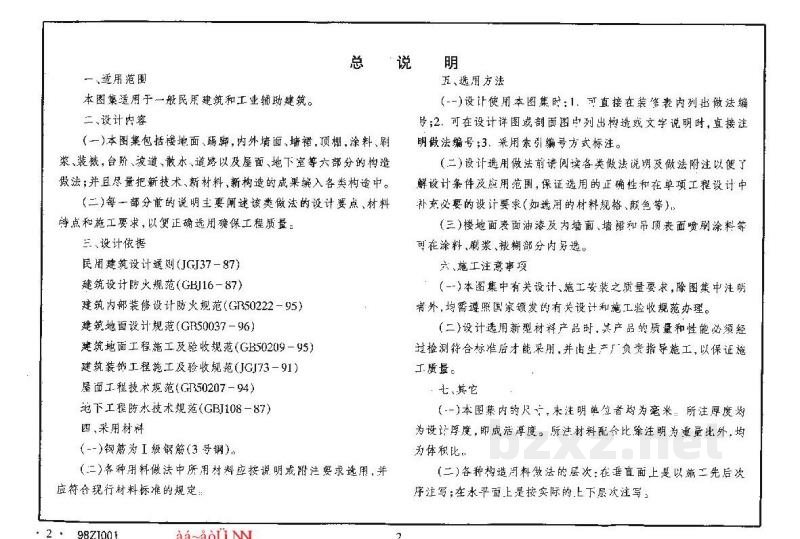

总 说 明

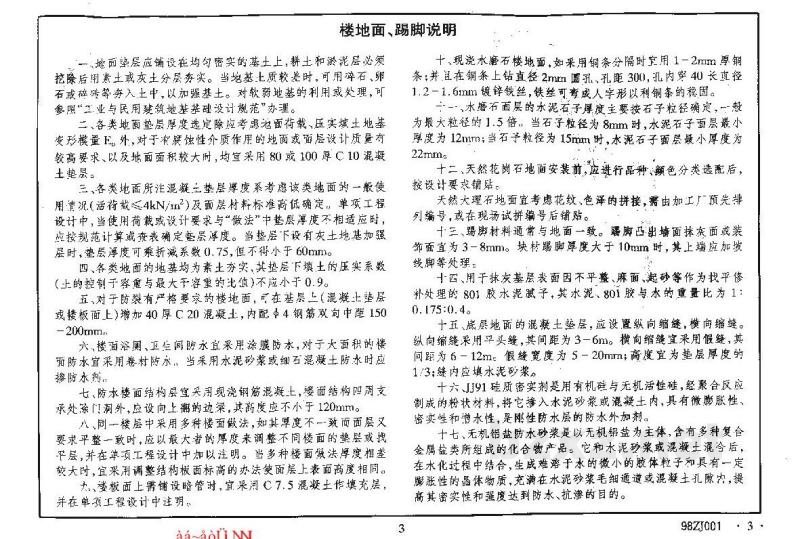

楼地面、踢脚说明

一、地面垫层应铺设在均匀密实的素土上，填土和垫层必须分层挖松与用石灰土分层夯实。当块状土质较差时，可用碎石、卵石或炉渣等杂入土中，加以振实压平。对软弱地层的利用处理处，可参照“工业与民用建筑地基基础设计规范”办理。

二、各类地面垫层厚度应选定考虑地面荷载、基底填土地基变形强度后确定。外，对于有腐蚀性介质作用的地面宜选用耐酸混凝土或较高标号水泥砂浆面层；对大面积车间及仓库，可采用 C20 细石混凝土垫层。

三、各类地面所选用的块状垫层厚度应考虑该类地面的一般使用情况(荷载≤4kN/m²)及面层材料厚度而较低而定。单项工程设计中，当使用荷载或设计要求与“做法”中垫层厚度不相适应时，应按规范选定或者调整各层厚度。当垫层下设有夯实土基床和强震区时，垫层厚度可酌情减为0.75t，但不得小于60mm。

四、各类地面的填筑均为素土夯平。其垫层下设在地下压实系数(土的击干容重与最大干容重的比值)应不小于0.95。

五、对于有酸类严重要求的楼地面，可在基层上（混凝土垫层或块状地面上）增加40厚C20细石混凝土内配φ4钢筋双向间距150～200mm。

六、楼面房间、卫生间防水可采用涂膜防水砂浆，对于大面积的楼地面水宜采用卷材防水。当水房采用涂膜或沥青浸渍时，应做好防水层保护。

七、防淹墙结构做法宜采用现浇钢筋混凝土，墙面抹四周支承处以外10mm外，应采用上翻的做法，其高度不应小于120mm。

八、同一楼层不宜采用多种块体面层。如厚度不一致时，应以最大厚度的面层来确定不同楼面的垫层或找平层，并在单项工程设计中加以注明。当多种楼面面层厚度相差不大时，宜采用调整结构板面标高的办法使面层上表面高度相同。

九、楼板采用细石混凝土铺平时，宜采用C7.5混凝土作填充层，并在单项工程说明中注明。

十、水泥砂浆楼地面，如采用铜条分缝时应用1～2mm厚钢条，并且在钢条上钻直径2mm圆孔，孔距300。内为宽40长直径1.2～1.6mm镀锌铁丝，铁丝可弯成人字形以利嵌缝的稳固。

十一、水磨石面层用天然石子或卵石子料级配要求：一般为最大粒径的1.5倍。当石子粒径为8mm时，水泥石子用量最小厚度为12mm；如石子粒径为15mm时，其厚度不宜小于30mm；面层最薄处不应小于22mm。

十二、天然花岗石地面铺装，应进行品级、颜色分类选配后，按设计需要研磨。

大理石地面宜选花纹自然、色泽的拼镶，需由加工厂预先排好编号或在进行试拼铺号与铺贴前。三、踢脚材料与墙面面层一致。踢脚内凸墙抹灰面表面或装饰面宽为3～8mm。块材踢脚厚度大于10mm时，其上端应加坡或倒角处理。

四、用于抹灰基层表面因不平整、脱皮、起砂等修补找平用稀拌处理的801胶水泥腻子，其浓度：胶份与水的重量比为1:0.175~0.4。

五、混凝土楼面的现浇垫层，应设置纵横向缝。纵向缩缝采用平头缝，其间距为3～6m；横向缩缝采用假缝做法，其间距为6～12m。接缝宽度为5～20mm；嵌缝宽为基层厚度的1/3，缝内应填水泥砂浆。

六、JQYI水玻璃类材料是用有机硅与无机活性胶、经聚合反应制得的防水剂，将它与掺入水泥的混凝土或砂浆中，具有较好的密实性和稳定性，是理想的工程防水防渗漏材料。

七、无机铝盐防水剂是以工业硫酸铝为主要成分，含有多种复合金属盐组成的粉状物。当它溶于水中后，其水溶液与硅酸盐水泥混合时，在水化过程中结合，生成憎水性极小的凝胶体粒子并析出有一定膨胀性的固体物质，充填在水泥砂浆毛细细缝或混凝土孔隙内，提高其密实性和强度达到防水、抗渗的目的。
