【L95G407】 预应力混凝土平板

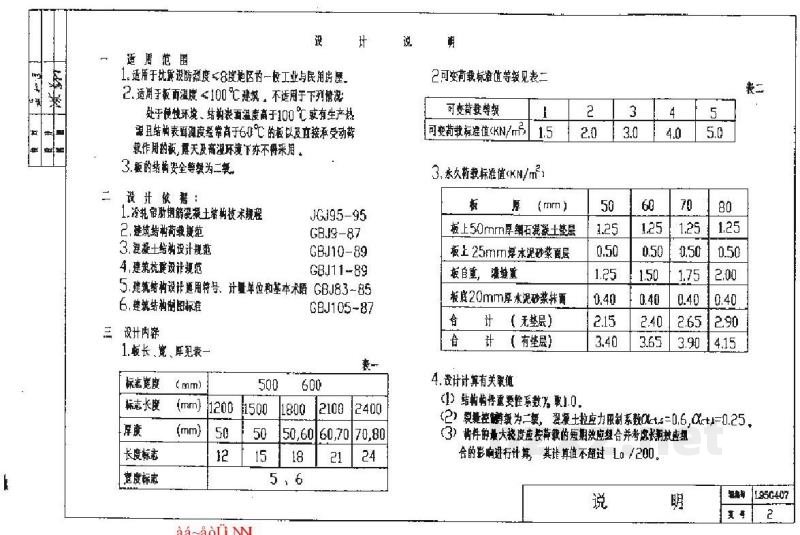

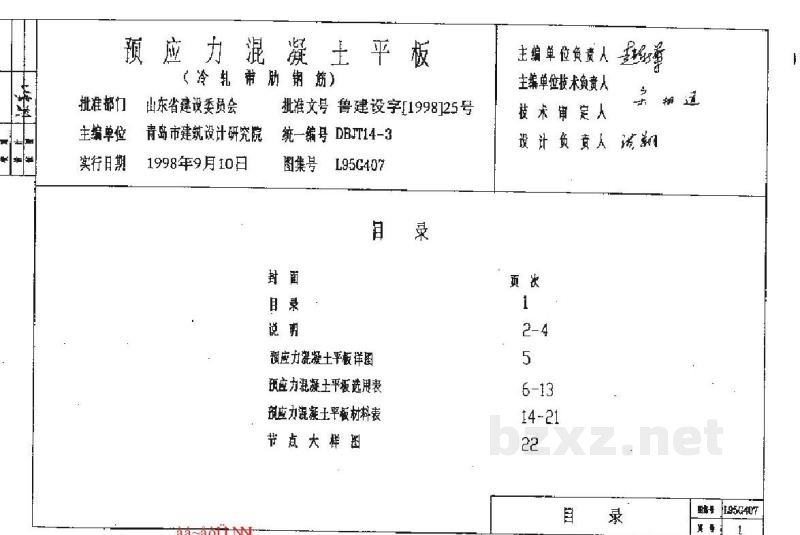

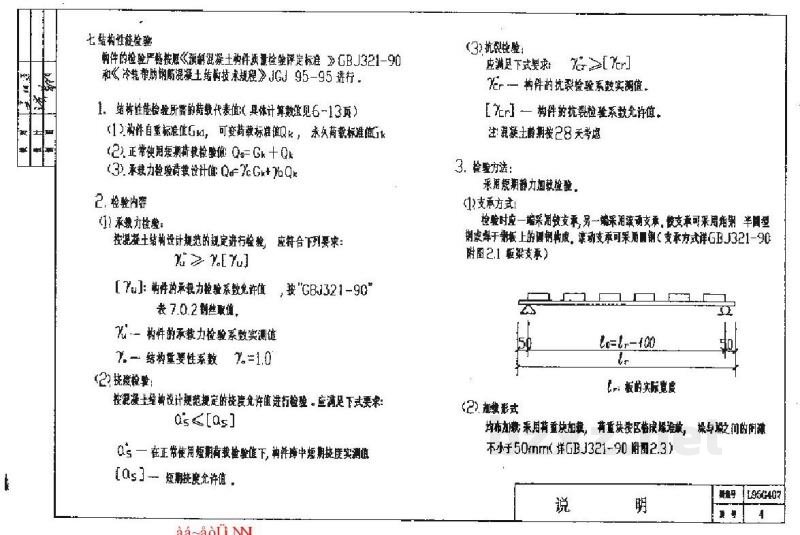

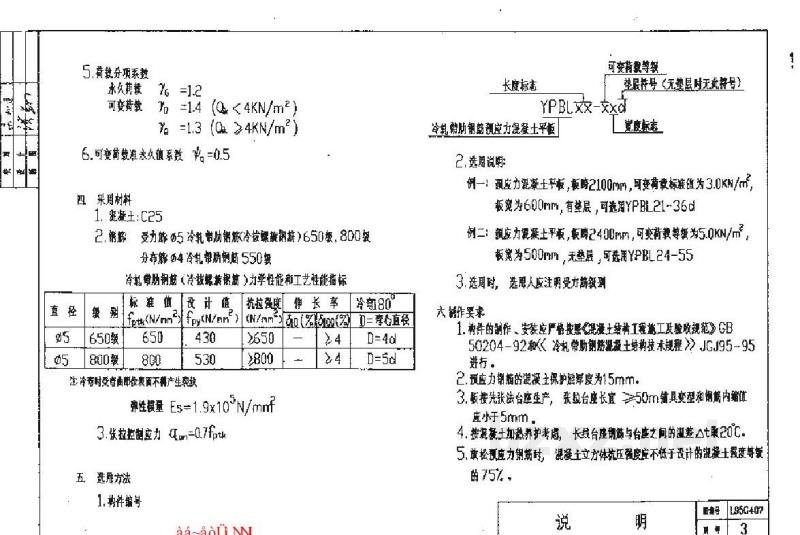

图集号：L95G407 批准部门：山东省建设委员会 批准文号：鲁建设字19987125号 统一编号：DBJT14-3 主编单位：青岛市建筑设计研究院 实行日期：1998年9月10日 目录 1 无应力混凝土平板详图 ... 1-4页 2 预应力混凝土平板选用表 ... 5-13页 3 预应力混凝土平板材料表 ... 14-21页 4 节点大样图 ... 22页 说明 一、适用范围 1. 适于抗震设防烈度<8度地区的一、二类工业与民用房屋。 2. 适用于板面温度≤100℃的建筑。不适用于下列情况：处于侵蚀性环境、结构表面温度高于100℃或有生产热源且结构表面温度经常高于60℃的板，以及直接承受动力荷载作用的板；最大跨度及高湿环境下亦不得采用。 3. 结构安全等级为二级。 二、设计依据 1. 《冷轧带肋钢筋混凝土结构技术规程》JGJ95-95 2. 《建筑结构荷载规范》GBJ9-87 3. 《混凝土结构设计规范》GBJ10-89 4. 《建筑抗震设计规范》GBJ11-89 5. 《建筑结构设计统一符号、计量单位和基本术语》GBJ83-85 6. 《建筑结构制图标准》GBJ105-87 三、设计内容 1. 板长、宽、厚标志及长度标志（表一）： 表一 标志宽度(mm) / 标志长度(mm) / 厚度(mm) / 长度标志 / 宽度标志 500 / 1500, 1800, 2100, 2400 / 50, 60, 70, 80 / 5, 6 / 12, 15, 18, 21, 24 2. 可变荷载标准值等级（表二）： 表二 可变荷载等级 / 可变荷载标准值(kN/m²) / 永久荷载标准值(kN/m²) 等级1：1.5 等级2：2.0 等级3：3.0 等级4：4.0 等级5：5.0 注： (1) 板厚对应重量计算（板上50mm厚细石混凝土垫层，板上25mm厚水泥砂浆面层，板底20mm厚水泥砂浆抹面）： - 板厚50mm：板自重(无垫) 1.25 kN/m²，(有垫层) 2.15 kN/m²，合计 3.40 kN/m² - 板厚60mm：板自重(无垫) 1.25 kN/m²，(有垫层) 2.40 kN/m²，合计 3.65 kN/m² - 板厚70mm：板自重(无垫) 1.25 kN/m²，(有垫层) 2.65 kN/m²，合计 3.90 kN/m² - 板厚80mm：板自重(无垫) 1.25 kN/m²，(有垫层) 2.90 kN/m²，合计 4.15 kN/m² (2) 裂缝控制等级为二级，混凝土拉应力限制系数 αct=0.6, αcr=0.25。构件的最大挠度应按荷载的短期效应组合并考虑长期效应组合的影响进行计算，其计算值不超过 L0/200。 4. 设计计算有关取值 (1) 结构重要性系数 γ=1.0 (2) 裂缝控制等级为二级，混凝土拉应力限制系数 αct=0.6, αcr=0.25。构件的最大挠度应按荷载的短期效应组合并考虑长期效应组合的影响进行计算，其计算值不超过 L0/200。 5. 荷载分项系数 永久荷载 γG=1.2 可变荷载 γQ=1.4 (Q≤4kN/m²)；γQ=1.3 (Q>4kN/m²) 6. 可变荷载准用值系数 ψ=0.5 四、采用材料 1. 混凝土：C25 2. 主要受力钢筋：Φ5冷轧带肋钢筋（冷轧带肋钢丝）550级、800级；分布钢筋：Φ4冷轧带肋钢筋550级。 冷轧带肋钢筋（冷轧螺旋钢筋）力学性能和工艺性能指标： 直径：5mm 550级：标准强度 fp0=430 N/mm²，设计强度 fpy=280 N/mm²，弹性模量 Es=1.9×10⁵ N/mm² 800级：标准强度 fp0=530 N/mm²，设计强度 fpy=340 N/mm² (注：原文数据模糊，此处依常规推断，若严格按OCR为空白)，弹性模量 Es=1.9×10⁵ N/mm² 注：冷弯时弯曲部位表面不得产生裂纹。 3. 张拉控制应力 σcon=0.7fptk 五、选用方法 1. 构件编号 YPBL-长度标志-可变荷载等级-垫层序号(无垫层时无序号)-宽度标志 例如：YPBL21-36，其中21为长度标志，3为可变荷载等级，6为宽度标志（或对应表格索引）。 2. 选用说明 例一：预应力混凝土平板，长度2100mm，可变荷载标准值为3.0kN/m²，板宽为600mm，有垫层，可选用 YPBL21-36。 例二：预应力混凝土平板，长度2400mm，可变荷载等级为5.0kN/m²，板宽为500mm，无垫层，可选用 YPBL24-55。 3. 选用时，选用人应注明受力钢筋到六能作用求。 六、制作要求 1. 构件的制作、安装应严格按《混凝土结构工程施工及验收规范》GB50204-92和《冷轧带肋钢筋混凝土结构技术规程》JGJ95-95进行。 2. 预应力构件的混凝土保护层厚度为15mm。 3. 板按先张法台座生产，张拉台座长宜≥50m，铺具变型和钢筋内偏值底小于5mm。 4. 按混凝土加热养护考虑，长线台座端筛与台座之间的温差Δt≤20℃。 5. 放松预应力钢筋时，混凝土立方体抗压强度应不低于设计的混凝土强度等级的75%。 七、结构性检验 构件的检验严格按《预制混凝土构件质量检验评定标准》GBJ321-90和《冷轧带肋钢筋混凝土结构技术规程》JGJ95-95进行。 1. 结构性检验所需的荷载代表值具体计算数值见（6-13页）： (1) 恒重自重标准值 Gx=1，可变荷载标准值 Qx，永久荷载标准值 Gk (2) 正常使用短期荷载检验值 Qs=Gk+Q (3) 承载力检验荷载设计值 QGk+Q 2. 检验内容 (1) 承载力检验 按混凝土结构设计规范的规定进行检验，应符合下列要求： Rn ≥ γs [Nu] 式中： [Rn]——构件的承载力检验系数实测值 [Nu]——构件的承载力检验系数允许值，按《GBJ321-90》表7.0.2取值 γ——结构重要性系数 γ=1.0 (2) 挠度检验 按混凝土结构设计规范规定的挠度允许值进行检验。应满足下式要求： αs ≤ [αs] 式中： αs——在正常使用短期荷载检验作用下，构件跨中短期挠度实测值 [αs]——短期挠度允许值 (3) 抗裂检验 应满足下式要求： αcr ≤ [αcr] 式中： αcr——构件的抗裂检验系数实测值 [αcr]——构件的抗裂检验系数允许值 注：混凝土龄期按28天考虑。 3. 检验方法 采用短期静力加载检验。 (1) 支承方式 检验时应一端采用固定支承，另一端采用滚动支承。固定支承可采用钢筋半圆形槽或焊于垫板上的钢板制成，滚动支承可采用圆柱（支承方式详GBJ321-90附图2.1钢架支承）。 (2) 加载方式 均布加载：采用预制重块加载，重块按区段布置，块与块之间的间隙不小于50mm（GBJ321-90附图2.3）。 八、预应力混凝土平板详图 （此处为图形内容，略）
