【新12J05-2】 住宅厨房卫生间

住宅厨房、卫生间
图集号：新12J05-2
统一编号：DBJT27-103-12
批准文号：新建标【2013】12号
施行日期：2013年8月1日

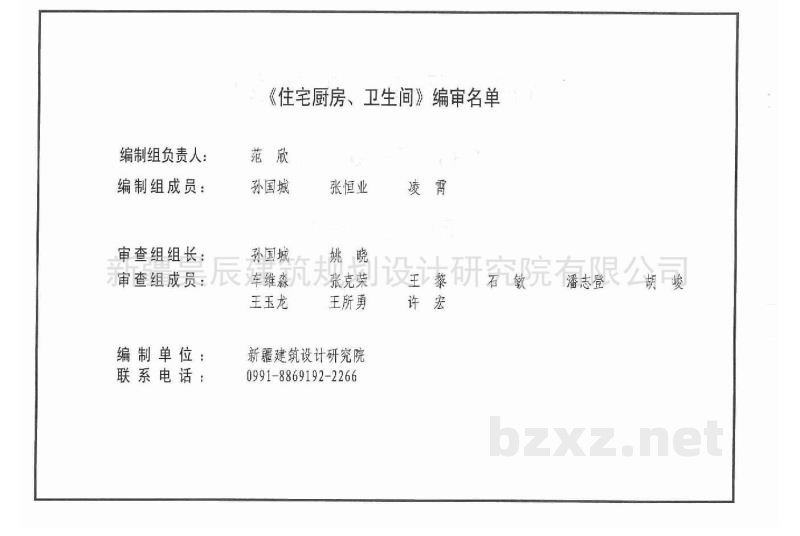

【编审名单】
批准部门：新疆维吾尔自治区住房和城乡建设厅
组编单位：新疆维吾尔自治区建设标准服务中心
编制单位：新疆建筑设计研究院、新疆昊辰建筑规划设计研究院有限公司岩锋设计室

编制组负责人：范欣
编制组成员：孙国城、张恒业、凌霄、孙国城、姚晓、王所勇、许宏
审查组组长：（信息缺失）
审查组成员：辰军、维森、凡大、张克荣、王玉龙

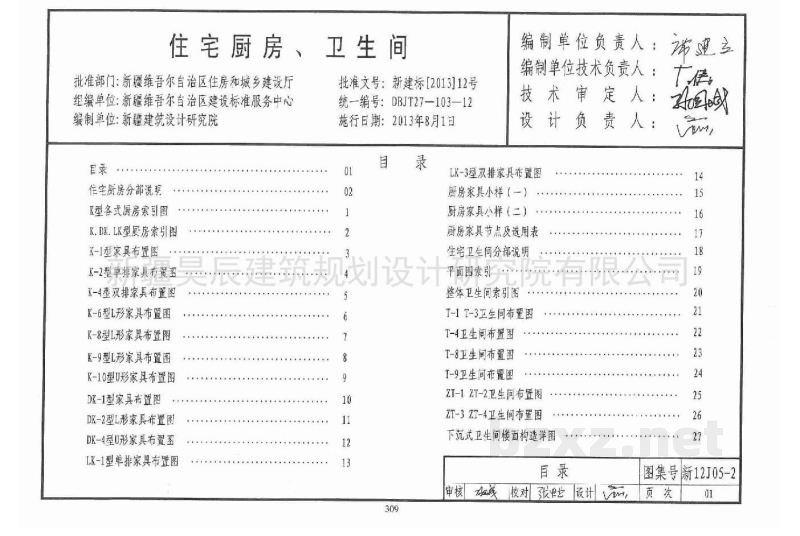

【目录】
1 住宅厨房分部说明
2 K型各式厨房索引图
3 K-1型家具布置图
4 K-2型单排家具布置图
5 K-4型双排家具布置图
6 K-6型L形家具布置图
7 K-8型L形家具布置图
8 K-9型L形家具布置图
9 K-10型U形家具布置图
10 DK-1型家具布置图
11 DK-2型L形家具布置图
12 DK-4型U形家具布置图
13 LK-1型单排家具布置图
14 LK-3型双排家具布置图
15 厨房家具小样（一）
16 厨房家具小样（二）
17 厨房家具节点及选用表
18 住宅卫生间分部说明
19 整体卫生间索引图
20 T-1、T-3卫生间布置图
21 T-4卫生间布置图
22 T-8、T-9卫生间布置图
23 ZT-1、ZT-2卫生间布置图
24 ZT-3、ZT-4卫生间布置图
25 下沉式卫生间楼面构造详图

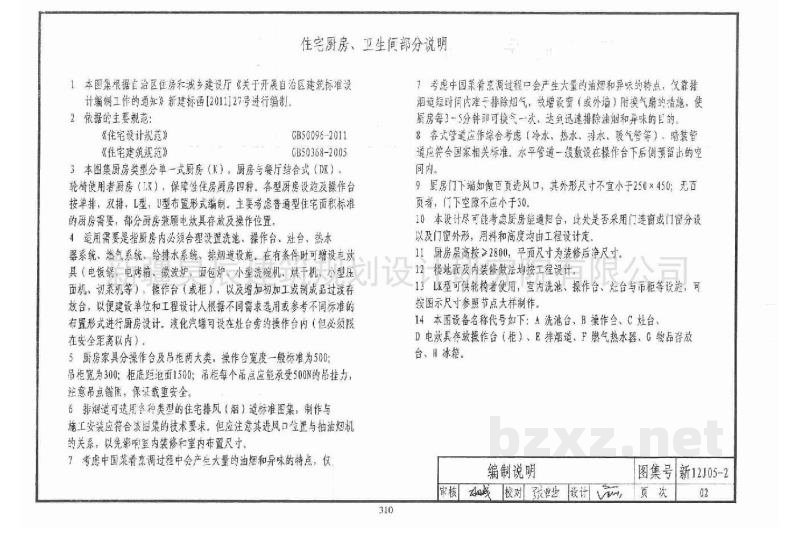

【住宅厨房、卫生间部分说明】
1. 本图集根据自治区住房和城乡建设厅《关于开展自治区建筑标准设计编制工作的通知》（新建标函[2011]27号）进行编制。
2. 依据的主要规范：《住宅设计规范》GB50096-2011、《住宅建筑规范》GB50368-2005。
3. 本图集厨房类型分为：单一式厨房（K）、厨房与餐厅结合式（DK）、轮府使用者厨房（此处原文可能有误，推测为某种特定类型，如LDK或无障碍等，按原文保留“轮府使用者厨房”或理解为笔误，后文提及LK型供轮椅者使用，故此处可能指LK或通用型，原文为“轮府使用者厨房（）”）、保障性住房厨房四种。各型厨房设施及操作台按单排、双排、L型、U型布置形式编制。主要考虑普通型住宅面积标准的厨房需要，部分厨房兼顾电炊具存放及操作位置。
4. 使用需要：是指厨房内必须合理设置洗池、操作台、灶台、热水器系统、燃气系统、给排水系统、排烟道设施。在有条件时可增设电炉。考虑中国菜肴烹调过程中会产生大量的油烟和异味的特点，仅靠排烟道短时间内难以排除烟气，故增设窗（或外墙）附近换气扇的措施，使厨房每3～5分钟即可换气一次，达到迅速排除油烟和异味的目的。
5. 各式管道应作综合考虑（冷水、热水、排水、暖气管等），暗装管道应符合国家相关标准。水平管道一般敷设在操作台下后侧预留出的空间内。
6. 厨房门下端如做百叶进风口，其外形尺寸不宜小于250×450；无百叶者，门下空隙不应小于30mm。
7. 本设计尽可能考虑厨房能通阳台。此处是否采用门连窗或门窗分设，以及门窗外形、用料和高度由工程设计确定。
8. 厨房层高按2800mm，平面尺寸为装修后净尺寸。
9. 楼地面及内装修做法均按工程设计。小家电（电饭锅、电烤箱、微波炉、面包炉、小型洗碗机、烘干机、小型压面机、切菜机等）、操作台（或柜），以及增加初加工或制成品过渡存放台，以便建设单位和工程设计人根据不同需求选用或参考。不同标准的布置形式进行厨房设计。液化气罐可设在灶台旁的操作台内（但必须限制在安全距离以内）。
10. 厨房家具分操作台及吊柜两大类。操作台宽度一般标准为500mm，吊柜宽为300mm，柜底距台面1500mm（注：通常吊柜底距地1500-1600mm，原文为1500，保留原意）。吊柜每个吊点应能承受500N的吊挂力，注意吊点锚固，保证载重安全。
11. 排烟道可选用各种类型的住宅排风（烟）道标准图集，制作与施工安装应符合该图集的技术要求。但应注意其进风口位置与油烟机的关系，以免影响室内装修和室内布置尺寸。考虑中国菜肴烹调过程中会产生大量的油烟和异味的特点，仅靠...
12. LK型可供轮椅使用者使用，室内洗池、操作台、灶台与吊柜等设置，可按图示尺寸参照节点大样制作。
13. 本图设备名称代号如下：A洗池台、B操作台、C灶台、D电炊具存放操作台（柜）、E排烟道、F燃气热水器、G物品存放台、H冰箱。

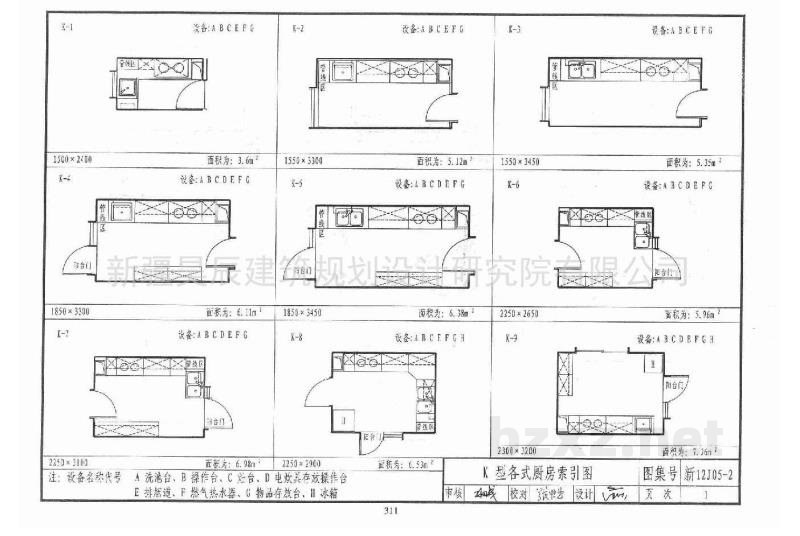

【K型各式厨房索引图说明】
注：设备名称代号 A洗池台、B操作台、C灶台、D电炊具存放操作台、E排烟道、F燃气热水器、G物品存放台、H冰箱

- K-L: 面积3.6m²，设备：ABCDEFG
- K-7: 面积5.12m²，设备：ABCDEPG (原文如此，可能为ABCDEFGH或类似)
- K-2: 面积5.35m²，设备：ABCEFG
- K-3: 面积6.11m²，设备：AECEFG (原文如此，可能为ABCEFG)
- K-6: 面积6.98m²，设备：ABCDEFG
- K-8: 面积6.38m²，设备：ABCEFGH
- K-9: 面积6.53m²，设备：ABCDEFGH
- K-10: 面积5.96m²，设备：ABCDEFGH

【K、DK、LK型厨房索引图说明】

- DK-3 (餐厨合一): 面积6.32m²，设备：ABCDEFH
- DK-2 (餐厨合一): 面积6.86m²，设备：ABCEFG
- DK-4 (餐厨合一): 面积5.09m²，设备：ABCEFG
- LK-3: 面积9.19m²，设备：ABCDEFC (原文如此，可能为ABCDEFG)
- LK-2: 面积7.84m²，设备：ABCDEFG (原文推测)

【尺寸索引参考】
K-L: 1500×2400
K-7: 1850×3300
K-2: 1550×3300
K-3: 1550×3450
K-6: (尺寸未清晰提取，参考上下文)
K-8: 1850×3450
K-9: 2250×2900
K-10: 2450×2600
DK-3: 2400×3500
DK-2: 2100×2900
LK-3: 2450×3750

注：图中还包含管线区、管装区等标注，具体布局请参考原图。
