【L14SJ175】 聚合聚苯板外墙外保温系统

山东省建筑标准设计图集
图集号：L14SJ175
名称：聚合聚苯板外墙外保温系统
批准部门：山东省住房和城乡建设厅
组编单位：山东省标准设计办公室
主编单位：潍坊市建筑设计研究院有限公司
协编单位：山东雅达节能建材科技有限公司

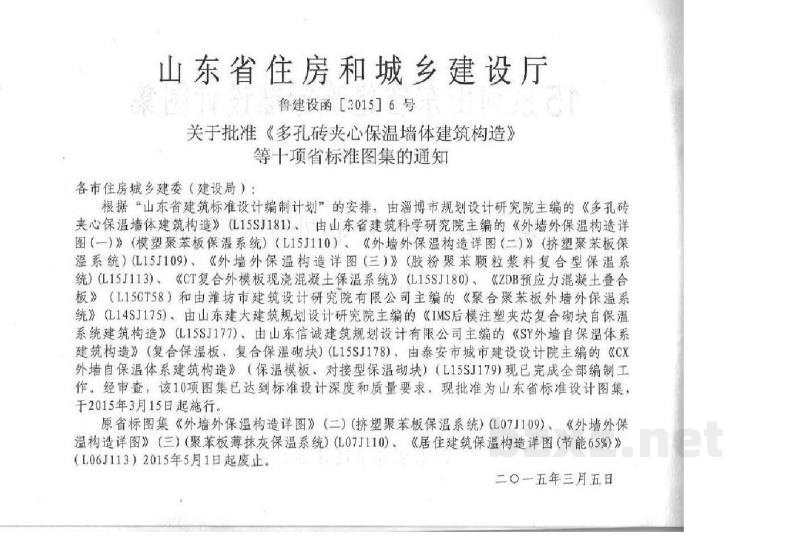

鲁建设函[2015]6号
关于批准《多孔砖夹心保温墙体建筑构造》等十项省标准图集的通知
各市住房城乡建委（建设局）：
根据“山东省建筑标准设计编制计划”的安排，由淄博市规划设计研究院主编的《多孔砖夹心保温墙体建筑构造》（L15SJ181）、由山东省建筑科学研究院主编的《外墙外保温构造详图（一）》（模塑聚苯板保温系统）（L15J110）、《外墙外保温构造详图（二）》（挤塑聚苯板保温系统）（L15J109）、《外墙外保温构造详图（三）》（胶粉聚苯颗粒浆料复合型保温系统）（L15J113）、《CT复合外模板现浇混凝土保温系统》（L15SJ180）、《ZDB预应力混凝土叠合板》（L15GT58）和由潍坊市建筑设计研究院有限公司主编的《聚合聚苯板外墙外保温系统》（L14SJ175）、由山东建大建筑规划设计研究院主编的《IMS后模注塑夹芯复合砌块自保温系统建筑构造》（L15SJ177）、由山东信诚建筑规划设计有限公司主编的《SY外墙自保温体系建筑构造》（复合保温板，复合保温砌块）（L15SJ178）、由泰安市城市建设设计院主编的《CX外墙自保温体系建筑构造》（保温模板，对接型保温砌块）（L15SJ179）现已完成全部编制工作。经审查，该10项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年3月15日起施行。
原省标图集《外墙外保温构造详图（二）》（挤塑聚苯板保温系统）（L07J109）、《外墙外保温构造详图（三）》（聚苯板薄抹灰保温系统）（L07J110）、《居住建筑保温构造详图（节能65%）》（L06J113）自2015年5月1日起废止。
二〇一五年三月五日

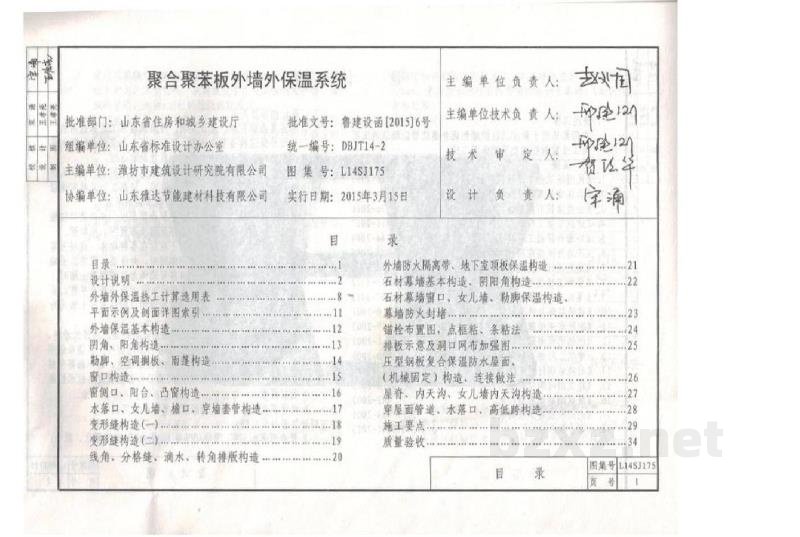

目录
2 设计说明
4 外墙外保温热工计算选用表
6 平面示例及剖面详图索引
7 外墙保温基本构造
8 阴角、阳角构造
9 勒脚、空调搁板、雨棚构造
10 窗口构造
11 窗侧口、阳台、凸窗构造
12 外墙防火隔离带、地下室顶板保温构造
13 水落口、女儿墙、檐口、穿墙套管构造
14 变形缝构造（一）
15 变形缝构造（二）
16 线角、分格缝、滴水、转角排版构造
17 石材幕墙基本构造、阴阳角构造
18 石材幕墙窗口、女儿墙、勒脚保温构造
19 幕墙防火封堵
20 锚栓布置图、点框粘、条粘法排板示意及洞口网布加强图
21 压型钢板复合保温防水屋面【机械固定】构造、连接做法
22 屋脊、内天沟、女儿墙内天沟构造
23 穿屋面管道、水落口、高低跨构造
24 施工要点
25 质量验收

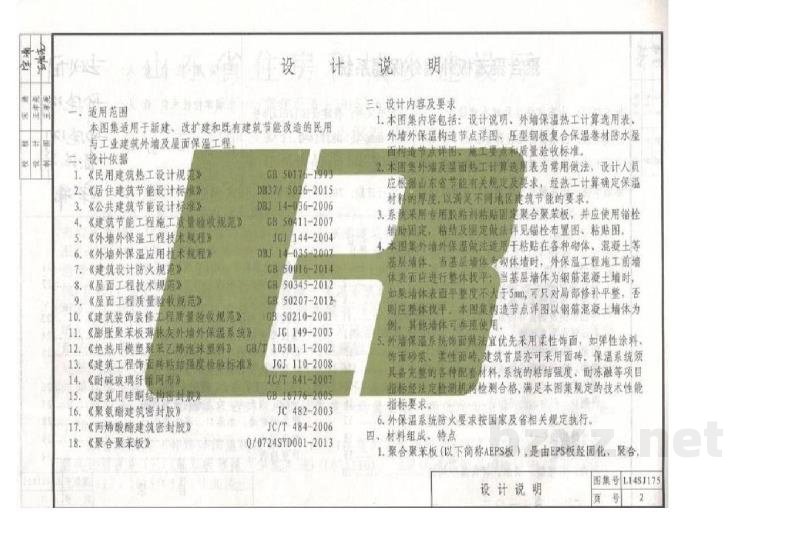

设计说明

一、适用范围
本图集适用于新建、改扩建和既有建筑节能改造的民用与工业建筑外墙及屋面保温工程。

二、设计依据
1. 《民用建筑热工设计规范》 GB 50176-1993
2. 《居住建筑节能设计标准》 DB37/5026-2015
3. 《公共建筑节能设计标准》 DBJ14-036-2006
4. 《建筑节能工程施工质量验收规范》 GB 50411-2007
5. 《外墙外保温工程技术规程》 JGJ 144-2004
6. 《外墙外保温应用技术规程》 DBJ14-035-2007
7. 《建筑设计防火规范》 GB 50016-2014
8. 《屋面工程技术规范》 GB 50345-2012
9. 《屋面工程质量验收规范》 GB 50207-2012
10. 《建筑装饰装修工程质量验收规范》 GB 50210-2001
11. 《膨胀聚苯乙烯薄抹灰外墙外保温系统》 JG 149-2003
12. 《绝热用模塑聚苯乙烯泡沫塑料》 GB/T 10801.1-2002
13. 《建筑工程饰面砖粘结强度检验标准》 JGJ 110-2008
14. 《耐碱玻璃纤维网布》 JC/T 841-2007
15. 《建筑用硅酮结构密封胶》 GB 16776-2005
16. 《聚氨酯建筑密封胶》 JC 482-2003
17. 《丙烯酸酯建筑密封胶》 JC/T 484-2006
18. 《聚合聚苯板》 Q/0724SYD001-2013

三、设计内容及要求
1. 本图集内容包括：设计说明、外墙保温热工计算选用表、外墙外保温构造节点详图、压型钢板复合保温卷材防水屋面构造节点详图、施工要点和质量验收标准。
2. 本图集外墙及屋面热工计算选用表为常用做法，设计人员应根据山东省节能有关规定及要求，经热工计算确定保温材料厚度，以满足不同地区建筑节能的要求。
3. 系统采用专用胶粘剂粘贴固定聚合聚苯板，并应使用锚栓辅助固定，粘结及固定做法详见锚栓布置图、粘贴图。本图集外墙外保温做法适用于粘贴在各种墙体、混凝土等基层墙体，当基层墙体为砌体墙时，外保温工程施工前墙体表面应进行整体找平；当基层墙体为钢筋混凝土墙时，如果墙体表面平整度不大于5mm，可只对局部修补平整，否则应整体找平。本图集构造节点详图以钢筋混凝土墙体为例，其他墙体可参照使用。
4. 外保温系统饰面做法宜优先采用柔性饰面，如弹性涂料、饰面砂浆、柔性面砖等。建筑首层亦可采用面砖。保温系统须具备各种配套材料，系统的粘结强度、耐冻融等项目指标经法定检测机构检测合格，满足本图集规定的技术性能指标要求。
5. 外保温系统防火要求按国家及省相关规定执行。

四、材料组成、特点
1. 聚合聚苯板（以下简称AEPS板），是由EPS板经固化、聚合，使得聚苯颗粒外围包裹有防火性能的特殊无机材料结晶体填充均匀，隔绝空气，从而改变原聚苯板遇火收缩、熔滴的缺陷，达到A级材料燃烧性能要求。
2. AEPS板具有压缩强度高、尺寸稳定性好、防火保温性能好的优点，可作为外墙、地下室天棚、轻型钢结构屋面等部位的保温材料。

五、系统组成与构造
1. AEPS板外墙外保温系统分为薄抹灰外墙保温和幕墙保温两个子系统。
（1）AEPS板薄抹灰系统由专用胶粘剂、AEPS板、抹面胶浆、耐碱玻纤网格布、饰面层组成，饰面层可采用涂料抹面和柔性面砖饰面。
（2）幕墙系统由胶粘剂、AEPS板、抹面胶浆、防护层、真石漆（或相应幕墙饰面）组成。
（3）薄抹灰系统构造简图如下：
基层墙体（锚栓） → 专用胶粘剂 → AEPS板 → 3-6厚抹面胶浆中嵌入耐碱玻纤网格布 → 饰面层

2. 压型板复合保温卷材防水屋面系统构造特点：在施工现场，结构骨架安装完毕后，固定底层专用压型钢板，然后铺设隔汽层及AEPS保温层，AEPS保温层上根据需要设置隔离层，最上层铺设防水卷材层。防水卷材的固定方式为机械固定和满粘固定两种方式。本系统压型钢板厚度要求≥0.8mm，卷材防水层可采用专用的高分子卷材、SBS改性沥青卷材等。

六、材料性能指标
1. AEPS板主要性能指标见表1。
表1 AEPS板性能指标
| 检验项目 | 指标 |
| :--- | :--- |
| 导热系数 [(W/(m·K))] | 0.039 |
| 表观密度 (kg/m3) | 80-100 |
| 垂直于板面方向抗拉强度 (MPa) | >0.10 |
| 尺寸稳定性 (10℃, 48h) (%) | ≤0.3 |
| 压缩性能 (形变10%压力, MPa) | >0.10 |
| 吸水率 (体积) (%) | ≤1.0 |
| 燃烧性能等级 | A级 |

2. 专用胶粘剂
用于将AEPS板固定到基层墙体上的粘结材料，其性能指标应符合表2的规定。

3. 抹面胶浆
由水泥、细骨料、高分子聚合物改性剂和添加剂，以确定的配比经工厂拌制而成的单组分预拌干混砂浆，用以确保外保温系统的机械强度、柔韧性和耐久性，其性能指标见表3。
