【新12G07】 预制混凝土槽形板

批准部门：新疆维吾尔自治区住房和城乡建设厅
组编单位：新疆维吾尔自治区建设标准服务中心
编制单位：新疆石油勘察设计研究院（有限公司）
批准文号：新建标【2013】3号
统一编号：DBJT27-117-12
实行日期：2013年5月1日
图集号：新12G07

目 录
1 编制说明
2 120厚板选用表
3 180厚板选用表
4 120厚板配筋、模板图
5 180厚板配筋、模板图
6 跨度2.1m板材料表
7 跨度2.4m板材料表
8 跨度2.7m板材料表
9 跨度3.0m板材料表
10 跨度3.3m板材料表
11 跨度3.6m板材料表
12 跨度3.9m板材料表
13 跨度4.0m板材料表
14 跨度4.2m板材料表
15 跨度4.5m、4.8m板材料表
16 120厚板结构性能检验参数表
17 180厚板结构性能检验参数表
18 结构平面示意图
19 抗震设防节点大样
20 抗震设防节点大样（二）
21 槽形板预留孔洞及配件详图
22 平板选用、配筋、模板图

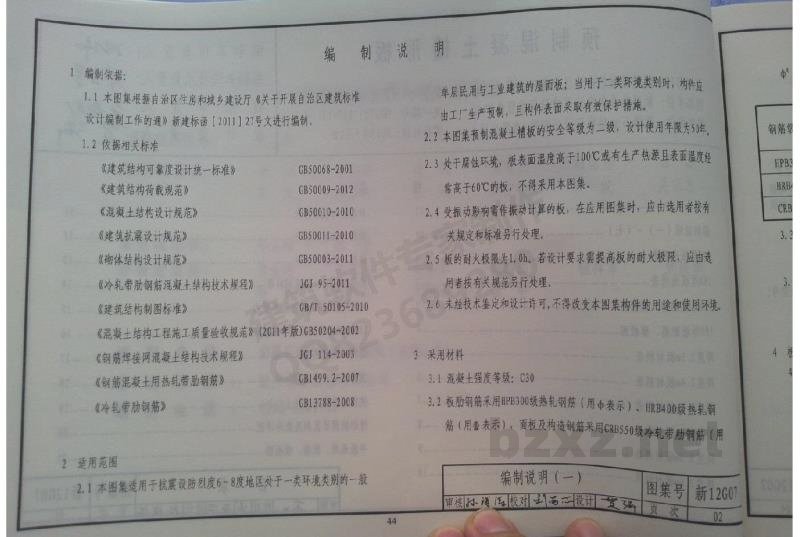

编制说明

1 编制依据
1.1 本图集根据自治区住房和城乡建设厅《关于开展自治区建筑标准设计编制工作的通知》（新建标函【2011】27号文）进行编制。
1.2 依据相关标准：
- 《建筑结构可靠度设计统一标准》 GB50068-2001
- 《建筑结构荷载规范》 GB50009-2012
- 《混凝土结构设计规范》 GB50010-2010
- 《建筑抗震设计规范》 GB50011-2010
- 《砌体结构设计规范》 GB50003-2011
- 《冷轧带肋钢筋混凝土结构技术规程》 JGJ95-2011
- 《建筑结构制图标准》 GB/T50105-2010
- 《混凝土结构工程施工质量验收规范》（2011年版） GB50204-2002
- 《钢筋焊接网混凝土结构技术规程》 JGJ114-2003
- 《钢筋混凝土用热轧带肋钢筋》 GB1499.2-2007
- 《冷轧带肋钢筋》 GB13788-2008

2 适用范围
2.1 本图集适用于抗震设防烈度6-8度地区处于一类环境类别的一般单层民用与工业建筑的屋面板；当用于二类环境类别时，构件应由工厂生产预制，且构件表面采取有效保护措施。
2.2 本图集预制混凝土槽板的安全等级为二级，设计使用年限为50年。
2.3 处于腐蚀环境，板表面温度高于100℃或有生产热源且表面温度经常高于60℃的板，不得采用本图集。
2.4 受振动影响需作振动计算的板，在应用图集时，应由选用者按有关规定和标准另行处理。
2.5 板的耐火极限为1.0h。若设计要求需提高板的耐火极限，应由选用者按有关规范另行处理。
2.6 未经技术鉴定和设计许可，不得改变本图集构件的用途和使用环境。

3 采用材料
3.1 混凝土强度等级：C30。
3.2 板肋钢筋采用HPB300级热轧钢筋（用Φ表示）、HRB400级热轧钢筋（用HRB表示），面板及构造钢筋采用CRB50级冷轧带肋钢筋（用CRB表示），其力学性能和工艺性能应按规范检验并符合表3.2要求。

表3.2 力学性能和工艺性能
- 钢筋级别：HPB300
- 钢筋直径（mm）：6~22
- 强度标准值（N/mm²）：300
- 强度设计值（N/mm²）：270
- 钢筋级别：HRB400
- 钢筋直径（mm）：6~50
- 强度标准值（N/mm²）：400
- 强度设计值（N/mm²）：360
- 钢筋级别：CRB550 (注：原文此处可能为CRB550或对应CRB50指标，依据上下文保留原文数值)
- 钢筋直径（mm）：4~12
- 强度标准值（N/mm²）：500
- 强度设计值（N/mm²）：400

3.3 热轧钢筋应符合《钢筋混凝土用热轧带肋钢筋》GB1499的有关规定；冷轧带肋钢筋应符合《冷轧带肋钢筋》GB13788的有关规定。
3.4 面板采用钢筋焊接网应符合《钢筋焊接网混凝土结构技术规程》JGJ114中的有关规定。

4 板的几何尺寸
4.1 板厚度为120mm时，板标志宽度为600mm，板标志长度为2.1m、2.4m、2.7m、3.0m、3.3m；板厚度为180mm时，板标志宽度为600mm，板标志长度为3.0m、3.3m、3.6m、3.9m、4.0m、4.2m、4.5m、4.8m。板的实际宽度为板的标志宽度减10mm，板的实际长度L为板的标志长度减20mm。
4.2 板端采用双齿槽口形式。

5 设计与计算
5.1 荷载
5.1.1 永久荷载
1) 板自重及灌缝重见表5.1.1。

表5.1.1 板自重及灌缝重
- 板厚（mm）：120
- 板宽（mm）：600
- 板自重（kN/m）：1.33
- 灌缝重（kN/m）：0.10
- 合计（kN/m）：1.43
- 板厚（mm）：180
- 板宽（mm）：600
- 板自重（kN/m）：1.70
- 灌缝重（kN/m）：0.15
- 合计（kN/m）：1.85

2) 对由可变荷载效应控制的组合，永久荷载分项系数γG=1.2；对由永久荷载效应控制的组合，永久荷载分项系数γG=1.35。
5.1.2 可变荷载
1) 可变荷载标准值取0.5~2.0kN/m²。
2) 可变荷载分项系数γQ=1.4。

5.2 施工要求
采用C35微膨胀细石砼进行二次浇灌密实。缝表面应做成直线形或凹形。焊接中应避免咬肉和弧坑等缺陷。焊接加劲肋的直角焊缝的始末端应避开角部。
