【宁02J11】 附属建筑

宁02J11 附属建筑构造通用详图

编制单位：银川市规划建筑设计研究院有限公司

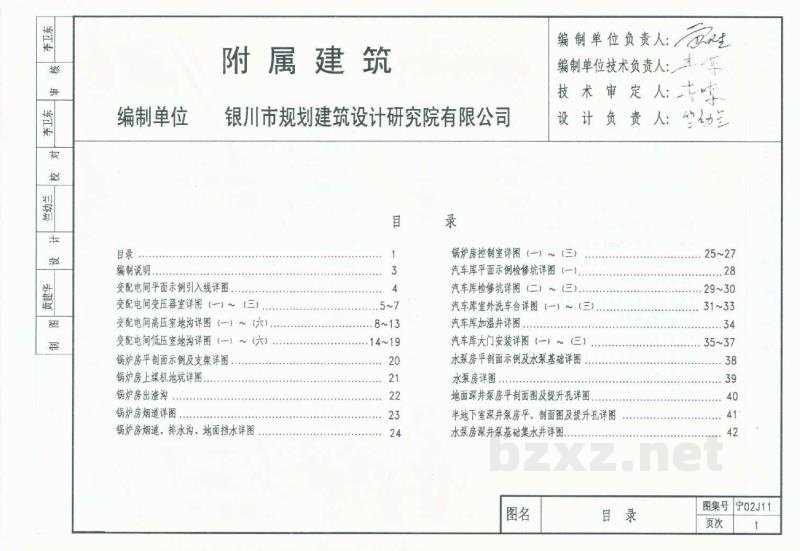

【目录】
3 变配电间平面示例引入线详图
4 变配电间变压器室详图（一）
5 变配电间变压器室详图（二）
6 变配电间高压室地沟详图（一）
7 变配电间高压室地沟详图（六）
8 变配电间低压室地沟详图（）～（六）
14~19 锅炉房平剖面示例及支架详图
20 锅炉房上煤机地坑详图
21 锅炉房出渣沟
22 锅炉房烟道详图
23 锅炉房烟道、排水沟、地面挡水详图
24 锅炉房控制室详图（一）
25~27 锅炉房控制室详图（三）
28 汽车库平面示例检修坑详图（一）
29~30 汽车库检修坑详图（二）～（三）
31~33 汽车库室外洗车台详图（）（三）
34 汽车库加温井详图
35~37 汽车库大门安装详图（一）~（三）
38 水泵房平剖面示例及水泵基础详图
39 水泵房详图
40 地面深井泵房平剖面图及提升孔详图
41 半地下室深井泵房平、剖面图及提升孔详图
42 水泵房深井泵基础集水井详图

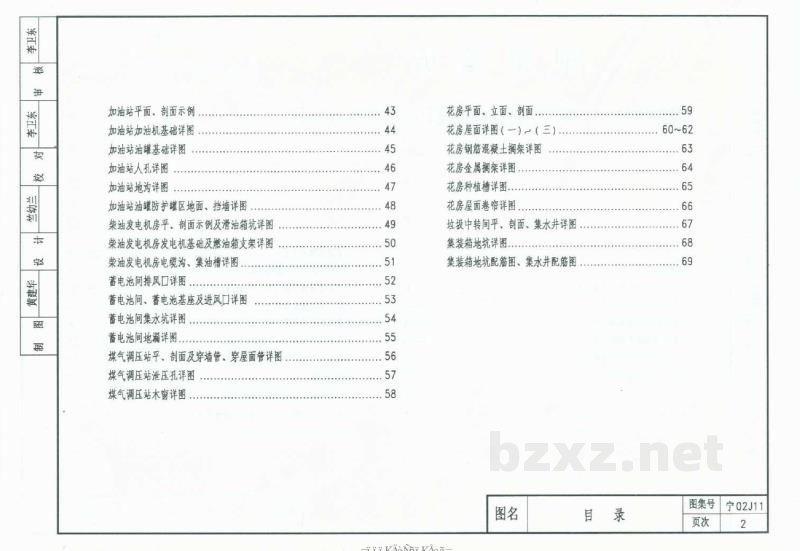

43 加油站平面，剖面示例
44 加油站加油机基础详图
45 加油站油罐基础详图
46 加油站人孔详图
47 加油站地沟详图
48 加油站油罐防护罐区地面、挡墙详图
49 柴油发电机房平，剖面示例及滑油箱坑详图
50 柴油发电机房发电机基础及燃油箱支架详图
51 柴油发电机房电缆沟、集油槽详图
52 蓄电池间排风口详图
53 蓄电池间、蓄电池基座及进风口详图
54 蓄电池间集水坑详图
55 蓄电池间地漏详图
56 煤气调压站平、剖面及穿墙管、穿屋面管详图
57 煤气调压站泄压孔详图
58 煤气调压站木窗详图
59 花房平面、立面、剖面
60~62 花房屋面详图（—）（三）
63 花房钢筋混凝土搁架详图
64 花房金属搁架详图
65 花房种植槽详图
66 花房屋面卷帘详图
67 垃圾中转间平、剖面、集水井详图
68 集装箱地坑详图
69 集装箱地坑配筋图、集水井配筋图

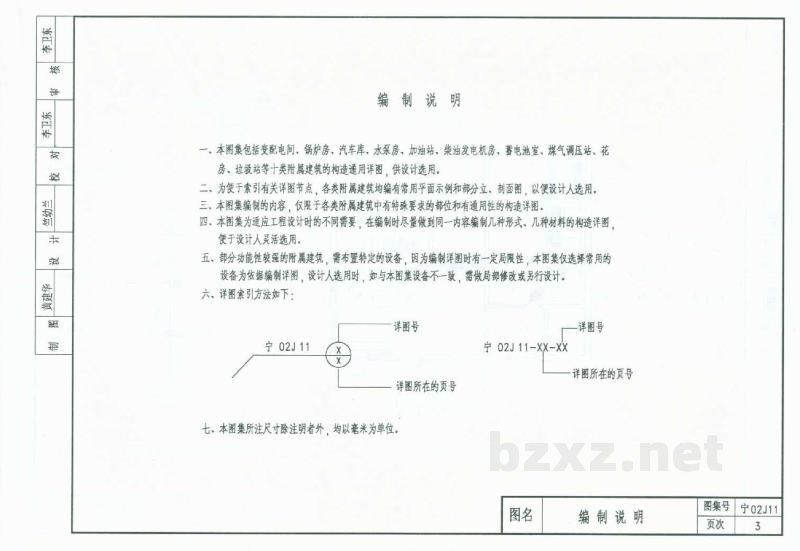

【编制说明】
一、本图集包括变配电间、锅炉房、汽车库、水泵房、加油站、柴油发电机房、蓄电池室、煤气调压站、花房、垃圾站等十类附属建筑的构造通用详图，供设计选用。
二、为便于索引有关详图节点，各类附属建筑均编有常用平面示例和部分立、剖面图，以便设计人选用。
三、本图集编制的内容，仅限于各类附属建筑中有特殊要求的部位和有通用性的构造详图。
四、本图集为适应工程设计时的不同需要，在编制时尽量做到同一内容编制几种形式、几种材料的构造详图，便于设计人灵活选用。
五、部分功能性较强的附属建筑，需布置特定的设备，因为编制详图时有一定局限性，本图集仅选择常用的设备为依据编制详图。设计人选用时，如与本图集设备不一致，需做局部修改或另行设计。
六、详图索引方法如下：详图号格式为“宁02J11-xx-xx”，其中“xx”为详图所在页号。
七、本图集所注尺寸除注明者外，均以毫米（mm）为单位。

【变配电间相关详图说明】

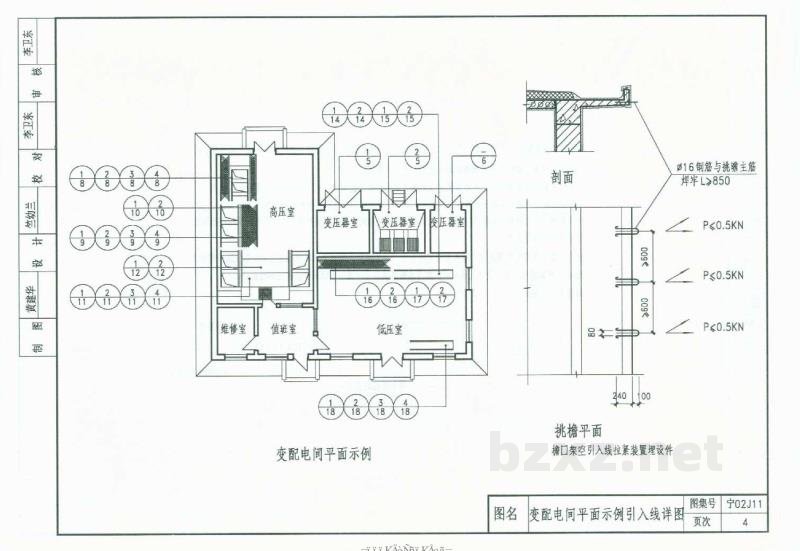

1. 变配电间平面示例
主要功能房间包括：维修室、高压室、值班室、变压器室、低压室。
引入线详图：
- 檐口架空引入线拉紧装置埋设件：616钢筋与挑檐主筋焊牢。
- 荷载要求：P≤0.5KN。
- 其他参数：L>850, 0000, 009s, 009k, 00。

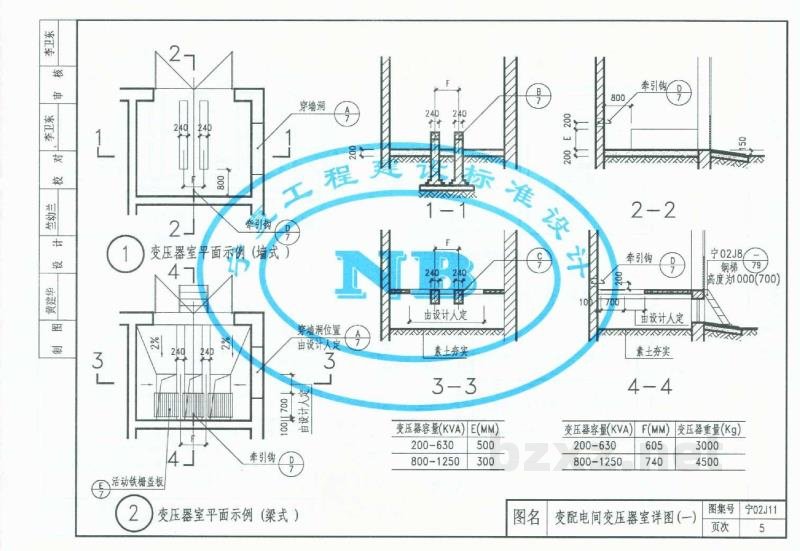

2. 变配电间变压器室详图（一）
- 墙式变压器室平面示例：
- 构件：活动铁栅盖板、穿墙洞（位置由设计人定）、牵引钩。
- 尺寸：240, 24D, 240, 200-630 (KVA), 800-1250 (KVA), 500, 300, 800, 700, 10D, 3-3剖面。
- 注：牵引钩用于吊装设备，基础需素土夯实。
- 梁式变压器室平面示例：
- 构件：牵引钩、钢梯（高度1000/700）。
- 尺寸：47, 2, 240, 4, 24p, foozTool, AO, Y, 240, 3-3, 2-2, 4-4剖面。
- 参数：变压器容量(KVA) 200-630, 800-1250；变压器重量(Kg)对应尺寸 F(MM) 605, 740。
- 注：由设计人定具体参数，A区素土夯实。

3. 变配电间变压器室详图（二）（储油式）
- 平面示例：
- 地面铺设粒径30~50鹅卵石，地面按工程设计。
- 构件：钢筋网、①100排油管（引至室外积油坑）、40×4埋地扁钢（标高距室外地坪800，与地网连接）。
- 坡度：2%~5%。
- 细节：Q0080, @6中距30双向网片, 品#100钢管, T80, 4010, L50x5, 20020d, foo, 2-2剖面, 20g20g, 00 B, 10L=200中距500预埋铁件, -100X5, 6间距30钢筋网, 8pap, 8, 88中距200, 8opo, 0100, 基础予理, 200x10扁钢通长, 填粒径30~50鹅卵石, L50X5与予埋件焊接, 200l|20d, dc300, too。
- 变压器容量 (KVA): 200~400, 500~600, 800~1600。
- 积油池尺寸表：
- 推荐尺寸 (mm):
- A: 500 (容量200~400), 500 (容量500~600), 600 (容量800~1600)
- B: 600, 600, 700
- L: 2500, 2500, 2500
- 其他尺寸: 220, 420, 420, 40×4扁钢与-200×10扁钢焊牢 1-1剖面。
- 注：
1. 变压器基础采用C15混凝土。
2. 油坑内壁用1:2水泥砂浆（内掺5%防水粉）抹面厚20。
3. 变压器基础埋件分别用一40x4镀锌扁钢与室外主地网可靠焊接。
4. 当变压器积油池容积（油重/油的比重）按20%变压器油量设计时，需增设排油管引至室外积油坑。
