【05S3】 热水工程

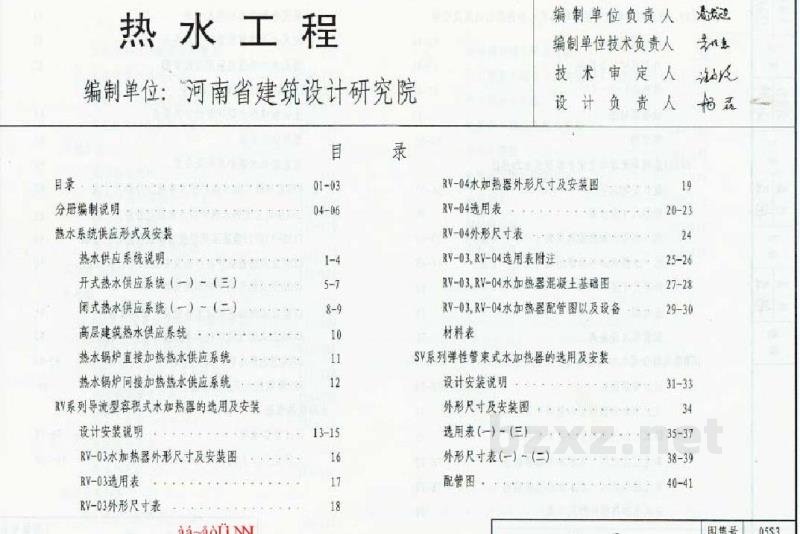

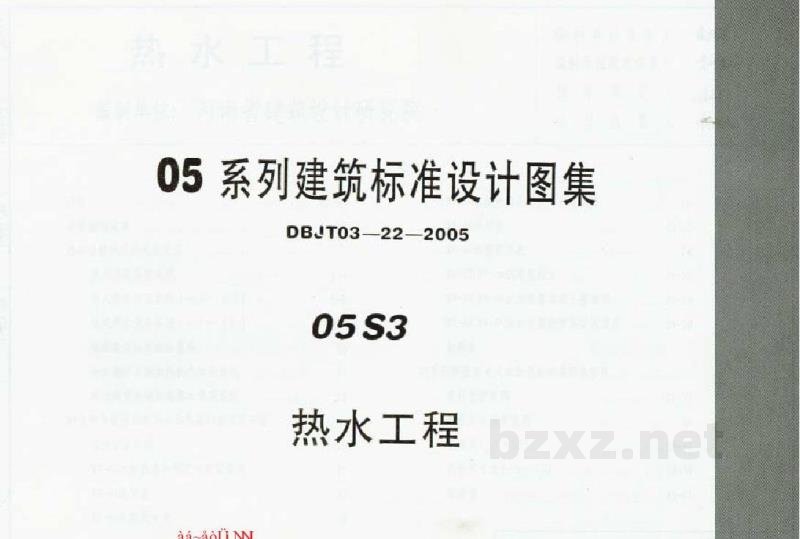

热水工程 05系列建筑标准设计图集 DBJT03/222-2005 05S3 编制单位：河南省建筑设计研究院 目录 01-03 分册编制说明 04-06 热水系统供应形式及安装 07 热水供应系统说明 08-09 开式热水供应系统（一）—（三） 10 闭式热水供应系统（一）—（二） 11 高层建筑热水供应系统 12 热水锅炉直接加热热水供应系统 13-15 热水锅炉间接加热热水供应系统 16 RV系列导流型容积式水加热器的选用及安装设计 17 安装说明 18 RV-03水加热器外形尺寸及安装图 19 RV-03选用表 20 RV-03外形尺寸表 21 RV-04水加热器外形尺寸及安装图 22 RV-04选用表 23 RV-04外形尺寸表 24 RV-03、RV-04选用表附注 25 RV-03、RV-04水加热器混凝土基础图 26 RV-03、RV-04水加热器配管图及设备材料表 27-28 SV系列弹性管束式水加热器的选用及安装设计 29 安装说明 30-31 外形尺寸及安装图 32 选用表（一）—（三） 33-34 外形尺寸表（一）—（二） 35-37 配管图 38-39 WW、WW系列浮动盘管型半容积式水加热器的选用及安装设计 40 安装说明 41 外形尺寸及安装图 42-44 选用表（一）—（六） 45-46 设备基础图 47-52 配管图 53 卧式水加热器外形尺寸表 54-55 立式水加热器配管图及设备表 56 卧式水加热器组装图及配管图 57 生活系统热水锅炉的选用及安装 58-59 单品 60-61 DFHRV系列导流浮动盘管半容积式水加热器设计安装说明 62-63 外形尺寸及安装 64-68 汽-水型水加热器选用表（一）—（五） 69 水-水型水加热器选用表（一）—（五） 70 外形尺寸表 71 基础图 72-73 配管图及设备表 74 DZH单元组合式水加热器选用及安装 75 设计安装说明 76-77 立式水加热器外形与基础平面图 78 卧式水加热器外形与基础平面图 79-80 M单元组合式汽-水水加热器参数表 81-82 1-0单元组合式水-水水加热器参数表 83-85 立式水加热器外形尺寸表 86-87 生活系统热水锅炉设计安装要点 88 燃料供应系统 89 智能型热水锅炉外形及安装 90 WNS系列卧式热水锅炉技术参数及外形尺寸表 91 LHS系列立式热水锅炉技术参数及外形尺寸表 92 CLHS-Y（Q）II型茶浴锅炉技术参数及外形尺寸表 93 型立式燃油锅炉外形及安装 94 CLHS立式燃气锅炉外形及安装 95 CLIS-Y（Q）型立式燃油锅炉技术参数及外形尺寸表 96 CLHS立式燃气锅炉技术参数及外形尺寸表 97 DRLO型电热水锅炉及安装（一） 98 DRLO型电热水锅炉及安装（二） 99 BB型电热水锅炉及安装 100 太阳能热水器设计安装说明 101-102 太阳能热水系统（一） 103-104 太阳能热水系统（二） 105-106 太阳能热水系统管道布置图 107 太阳能热水器的安装 108 平板式太阳能热水器 109-110 真空管式太阳能热水器（一）（二） 111 电热水器设计安装说明 112-114 储水式电热水器安装图（一）—（三） 115-117 SR型电热水器 118 落地式储水式电热水器 119-120 家用烟气热水器 121-123 开水器 124 DAY系列全自动化电开水器安装图 125 CSB系列电开水器安装图 126 TDK、ZDK系列电开水器安装图 127-128 中央循环管式开水炉（一）（二） 129-130 热管开水器（一）（二） 131-132 免除指开水器 133-134 燃油开水炉 135-136 热水系统附件 137 立式储水罐外形及安装 138 卧式储水罐外形及安装 139-140 闭式膨胀水罐设计及安装（一）—（二） 141-142 闭式膨胀水罐设计及安装（三）—（四） 143 汽水混合加热器 144-146 温度调节器的选用及安装 147-149 方形补偿器 150 金属波纹管补偿器 151 橡胶接头 152-153 钢制轻型油罐 154-155 钢制重型油罐 156-159 CP0油系及安装 一、编制说明 1、编制依据 本图集编制依据的主要规范标准包括： 1）《建筑给水排水设计规范》（GB50015-2003） 2）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002） 3）《锅炉房设计规范》（GB50041-92） 4）《给水排水制图标准》（GB/T50106-2001） 5）《暖通空调制图标准》（GB/T50114-2001） 6）《城镇燃气设计规范》（GB50028-93，2002年版） 7）《家用燃气燃烧器安装及验收规范》（CJJ12-1999） 8）《热水锅炉安全技术监察规程》（1991年版） 9）《家用太阳能热水器》（DB13/T42-1992） 10）《平板型太阳能集热器技术条件》（GB/T6424-1997） 在本图集使用中，所涉及的规范、标准若有新的版本时，选用者应按有效版本对有关做法进行检查、调整，以使所选做法符合有效规范的要求。 二、适用范围 本图集适用于民用及工业建筑生活热水供应系统的设备、附件及管路安装。 三、主要内容 本图册是在原“98图集”的基础上，根据新的《建筑给水排水设计规范》及新版《全国民用建筑工程设计技术措施—给水排水》进行了修编。主要除了热效率低、体积大的1—7号容积式换热器，增添了新型高效、体积相对较小、无积水区的导流型容积式换热器和半容积式换热器。 本图册的主要内容有：生活热水供应系统及安装；燃油（气）热水锅炉及安装；热交换器及安装；太阳能热水器、燃油（气）热水器；电热水器及安装；开水炉（器）及生活热水供应系统附件等的安装。修编后的图册将继续保持内容丰富、使用方便的特点。 四、管道选材 热水管道应选用耐腐蚀、安装连接方便可靠、符合饮用水要求的管材。一般可采用薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属复合热水管。住宅入户管敷设在垫层内时，可采用聚丙烯（PP-R）管、聚丁烯管（PB）、交联聚乙烯（PEX）管等。 当采用塑料热水管或塑料和金属复合热水管时，除符合产品标准外，还应符合下列要求： 1. 管道的工作压力和管材级别应按相应温度下的允许工作压力和管材级别选择。 2. 管件宜采用和管道相同的材质。 3. 定时供热水的系统不宜采用对温度变化较敏感的塑料热水管。 4. 设备机房内的管道不应采用塑料热水管。 五、管道安装 1. 热水管道应有不小于3‰的坡度，送水干管宜抬头走，回水干管宜低头走，以利于放气和泄水。 2. 上行下给式系统配水干管的最高点应设自动排气阀，下设检修用的阀门。下行上给式系统，可利用最高配水点放气；当入户支管上有分户计量表时，应在各供水立管的顶部设自动排气阀。 3. 在系统最低点以及向下回的管段，应有泄水装置，也可利用配水最低点泄水。 4. 铜管、薄壁不锈钢管可根据建筑、工艺要求暗设或明设。暗设在墙体或垫层内的铜管宜用塑覆铜管，塑料热水管宜暗设，明设时立管宜布置在不受撞击处，如不可避免时应加防撞击保护措施。 5. 热水管道不宜穿过沉降缝和伸缩缝，必须穿过时应有保护措施。 6. 热水管道穿过楼板、基础、墙壁时应加套管。安装在楼板内的套管，其顶部应高出地面20mm，底部与楼板底面相平；安装在墙壁内的套管，其两端应与饰面相平；地面有积水可能时，套管应高出地面50-100mm。 7. 热水管道系统应有补偿热水管道温度伸缩的措施，应尽量利用本身的转角来自然补偿。在自然补偿不足而必须安装补偿器时，宜采用金属波纹管补偿器（宜装设于金属管道上）或耐热可挠性接头（宜装设于塑料管道上）。垫层内敷设的入户小管径的塑料热水管可不考虑管道伸缩的措施。 8. 塑料管与加热器、锅炉等之间应有一段不小于400mm的金属过渡短管。 9. 冷、热水管和龙头并行安装，应符合下列规定： （1）上、下平行安装，热水管应在冷水管上边。 （2）垂直安装，热水管应在冷水管面向的左侧。 六、大、阀门及安装 1. 热水管管径DN<50mm时采用截止阀，DN>50mm时采用闸阀或蝶阀。泄水放气阀门采用蝶阀，并需选用不易锈蚀的阀门。 2. 为满足运行调节和检修要求，热水供应系统应在下列管段上设阀门： （1）配水立管和回水立管上； （2）居住建筑和公共建筑中从立管接出的支管上； （3）配水点超过5个的支管上； （4）加热设备、热水器、自动温度调节器和疏水器等的进、出水管上； （5）配水干管上根据运行管理和检修要求应设置适当数量的阀门。 3. 下列管段上应设止回阀： （1）水加热器、热水器的冷水供水管上； （2）机械循环系统
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
