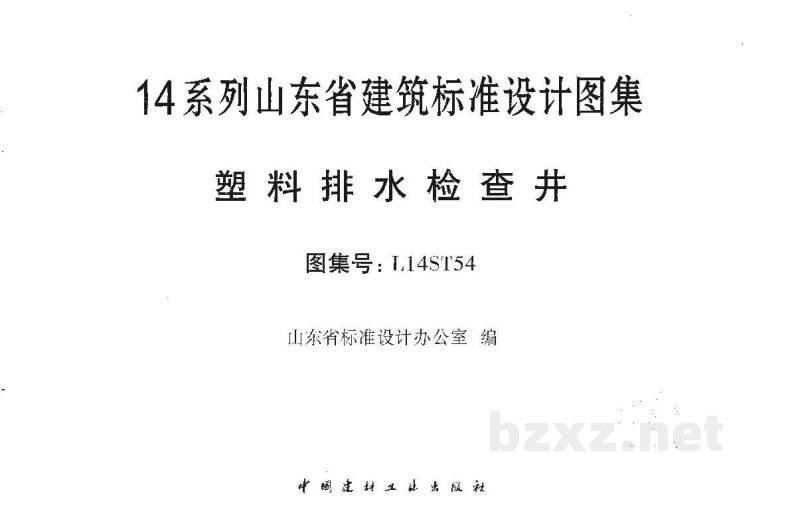

【L14ST54】 塑料排水检查井

14系列山东省建筑标准设计图集
塑料排水检查井
图集号：T14ST54
山东省标准设计办公室编
中国建材工业出版社

鲁建设函［2015]2号

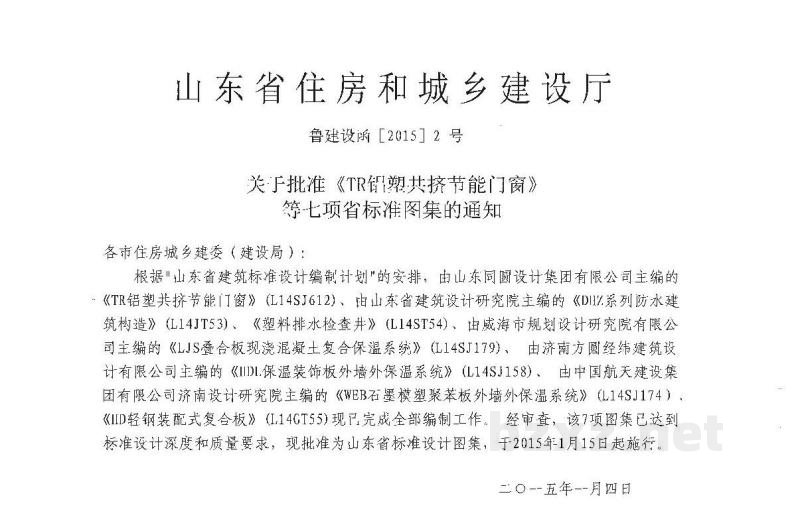

关于批准《TR铝塑共挤节能门窗》等七项省标准图集的通知

各市住房城乡建委（建设局）：
根据《山东省建筑标准设计编制计划》的安排，由山东同圆设计集团有限公司主编的《TR铝塑共挤节能门窗》（L14SJ612）、由山东省建筑设计研究院主编的《DIZ系列防水建筑构造》（L14JT53）、《塑料排水检查井》（L14ST54）、由威海市规划设计研究院有限公司主编的《LJS叠合板现浇混凝土复合保温系统》（L14SJ179）、由济南方圆经纬建筑设计有限公司主编的《川L保温装饰板外墙外保温系统》（L14SJ158）、由中国航天建设集团有限公司济南设计研究院主编的《WEB石墨模塑聚苯板外墙外保温系统》（L14SJ174）、《ID轻钢装配式复合板》（L14GT55）已完成全部编制工作。经审查，该7项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年1月15日起施行。
二〇一五年二月四日

【封面及扉页信息】

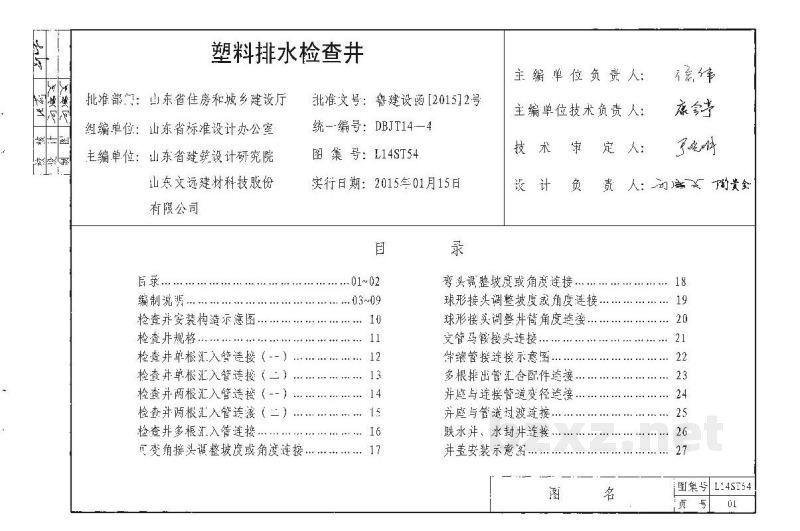

塑料排水检查井
批准部：山东省住房和城乡建设厅
组编单位：山东省标准设计办公室
主编单位：山东省建筑设计研究院、山东文远建材科技股份有限公司

批准文号：鲁建设函201512号
统一编号：DBJT14—4
图集号：L14ST54
实行日期：2015年01月15日

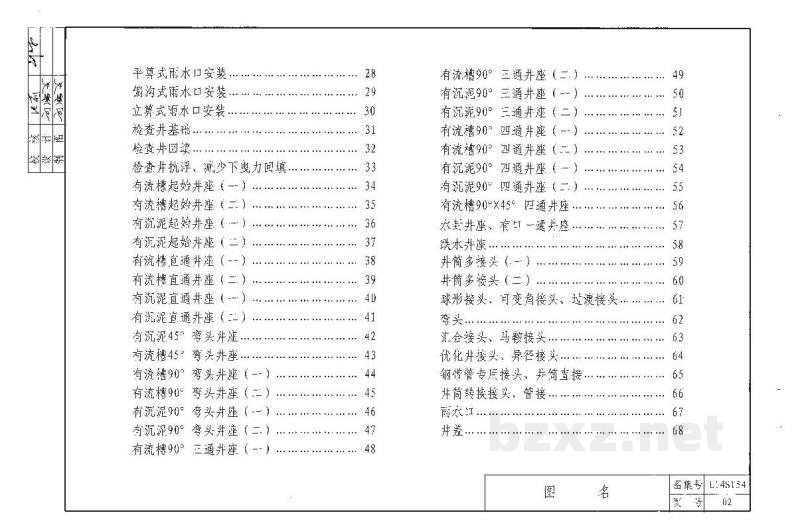

【目录】
01~02 编制说明
03~09 检查井安装构造示意图
10 检查井规格
11 检查井单根汇入管连接（一）
12 检查井单根汇入管连接（二）
13 检查井两根汇入管连接（一）
14 检查井两根汇入管连接（二）
15 检查井多根汇入管连接
16 变角接头调整坡度或角度连接
17 弯头调整坡度或角度连接
18 球形接头调整坡度或角度连接
19 球形接头调整井筒角度连接
20 支管马鞍接头连接
21 伸缩管接连接示意图
22 多根排出管汇合配件连接
23 井座与连接管道变径连接
24 井座与管道过渡连接
25 跌水许、水封井连接
26 检查井安装示意图
27 平板式雨水口安装
28 边沟式雨水口安装
29 立式雨水口安装
30 检查井基础
31 检查井围堰
32 检查井抗浮、减少下曳力回填
33 有流槽起始井座（一）
34 有流槽起始井座（二）
35 有沉泥起始井座（一）
36 有沉泥起始井座（二）
37 有流槽直通井座（一）
38 有流槽直通井座（二）
39 有沉泥直通井座（一）
40 有沉泥直通井座（二）
41 有沉泥45°弯头井座
42 有流槽45°弯头井座
43 有流槽90°弯头井座（一）
44 有流槽90°弯头井座（二）
45 有滤泥90°弯头井座（一）
46 有沉泥90°弯头井座（二）
47 有流槽90°三通井座（一）
48 有流槽90°三通井座（二）
49 有沉滤90°三通井座（一）
50 有沉泥90°三通井座（二）
51 有流槽90°四通井座（一）
52 有流槽90°四通井座（二）
53 有沉泥90°四通井座（一）
54 有沉泥90°四通井座（二）
55 有流槽90°×45°四通井座
56 水封井座、有一直通井座
57 跌水井座
58 井筒多接头（一）
59 井筒多接头（二）
60 球形接头、可变角接头、伸缩接头、弯头
61 汇合接头、马鞍接头
62 优化并接头、异径接头
63 钢考管专用接头、井筒短接
64 井筒转换接头、管接
65 井盖

【正文】

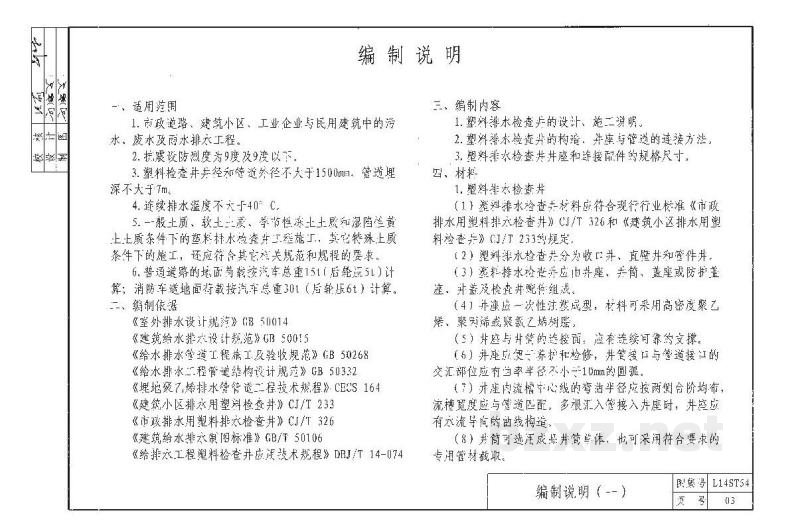

一、适用范围
1. 市政道路、建筑小区、工业企业与民用建筑中的雨水、废水及污水排水工程。
2. 抗震设防烈度为9度及9度以下。
3. 塑料检查井井径和管道直径不大于1500mm，管道埋深不大于7m。
4. 连续排水温度不大于40℃。
5. 一般土质、软土质、季节性冻土质而混凝土地基条件下的塑料排水检查井施工。其它特殊土质条件下的施工，还应符合其它有关规范和规程的要求。
6. 普通道路的路面荷载按汽车总重15t（后轮压6t）计算；消防车道地面荷载按汽车总重30t（后轮压6t）计算。

二、编制依据
1. 《室外排水设计标准》GB50014
2. 《建筑给水排水设计标准》GB50015
3. 《给水排水管道工程施工及验收规范》GB50268
4. 《给水排水工程管道结构设计规范》GB50332
5. 《埋地聚乙烯排水管管道工程技术规程》CECS164
6. 《建筑小区排水用塑料检查井》CJ/T233
7. 《市政排水用塑料排水检查井》CJ/T326
8. 《建筑给水排水制图标准》GB/T50106
9. 《给水排水工程塑料检查井应用技术规程》DBJ/T 14-074

三、编制内容
1. 塑料排水检查井的设计、施工说明。
2. 塑料排水检查井的构造，井座与管道的连接方法。
3. 塑料排水检查井井座和连接配件的规格尺寸。

四、材料
1. 塑料排水检查井
（1）塑料排水检查井材料应符合现行行业标准《市政排水用塑料排水检查井》CJ/T326和《建筑小区排水用塑料检查井》CJ/T233的规定。
（2）塑料排水检查井分为收井、直壁井和管件井。
（3）塑料排水检查井应由井座、井筒、盖座或防盖座、井盖及检查井配件组成。
（4）井座应一次性注塑成型，材料可采用高密度聚乙烯、聚丙烯或聚氯乙烯树脂。
（5）井座与井管的连接应有连续可靠的支撑。
（6）井座应便于检修，井管施工与管道交汇的交汇部位应有当量半径不小于1m的圆壶。
（7）井座内流槽中心线的弯曲半径应按两侧合阶均布，流槽坡度应与管道匹配，多根汇入管接入井座时，井座应有主水流导流的槽线结构。
（8）井筒可选注塑成型井管整体，也可采用符合要求的专用管材截取。
（9）井筒管材可采用高密度聚乙烯（HDPE）中空缠绕管、硬聚氯乙烯（PVC-U）双壁波纹管、乙烯（PE）实壁管。
（10）井管管材的环刚度应大于等于8kN/m2。
（11）井盖材料可采用硬聚氯乙烯（PVC-U）、钢纤维混凝土、树脂复合和铸铁材料。
（12）硬聚氯乙烯（PVC-U）井盖质量应符合现行《建筑小区排水用塑料检查井》CJ/T233中附录A的要求。
（13）钢纤维混凝土井盖质量应符合现行《钢纤维混凝土检查井盖》JC89的要求。
（14）复合材料井盖质量应符合现行《聚合物基复合材料检查井盖》CJ/T211和《聚合物基复合材料水篦》CJ/T212的要求。
（15）铸铁井盖质量应符合现行的《铸铁检查井盖》CJ/T302的要求。

2. 塑料排水检查井配件
（1）塑料排水检查井配件应符合现行国家有关标准要求。
（2）塑料排水检查井连接管材料应与检查井材料相匹配。
（3）塑料排水检查井连接用的弹性橡胶密封圈应由检查井厂家配套供应，弹性橡胶密封圈的材料性能应符合现行行业标准《橡胶密封件、排水管及污水管道用接口密封圈材料规范》GB/T21873的要求。
（4）塑料检查井承插接头的胶粘剂应由检查井生产厂家配套供应，其它管道连接的胶粘剂应采用与管道相对应的产品，并应符合现行国家有关标准的要求。
（5）热缩带（套）应由检查井生产厂家配套供应。
（6）塑料检查井应根据设计要求设置踏步，踏步应采用塑料材质，踏步与井壁应采用热熔连接，并应焊接穿孔。踏步尺寸不小于4×40mm；竖向间距为360±1mm，踏步的错步中心距30±1mm。
（7）检查井踏步应做承载试验，试验方法按《市政排水用塑料排水检查井》CJ/T326附录E执行。

五、设计
1. 塑料排水检查井应有编号，排水管上的检查井首位字母为“P”，雨水管上的检查井首位字母为“Y”。
2. 每个检查井处应标明管道的管内底标高。
3. 污水、雨水排水管道的水流偏角不大于90°。
4. 检查井应设在排出管接入处、管道交汇处、转弯处、管道坡度或直径变化处、跌水处及直线管段每隔一定距离处。
5. 检查井应根据设计要求设流槽或沉泥室。
6. 接入检查井的支管管径大于300mm时，支管数不超过3根。
