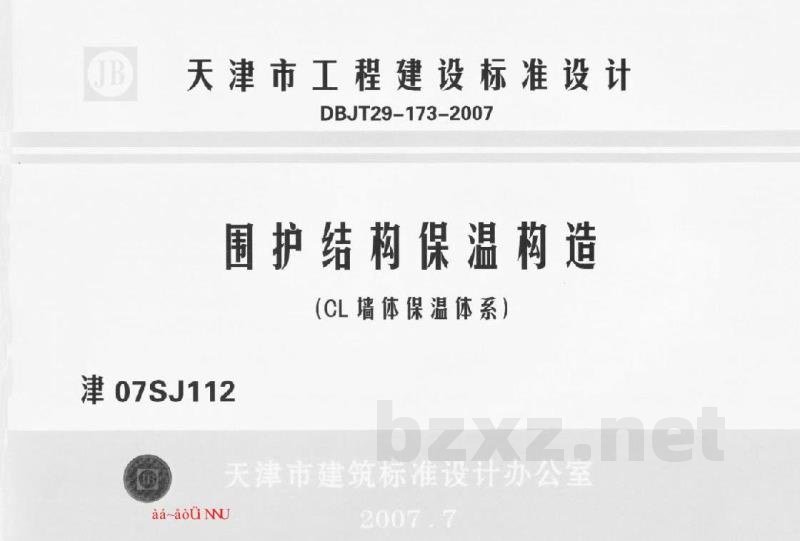

【津07SJ112】 围护结构保温构造(CL墙体保温体系)

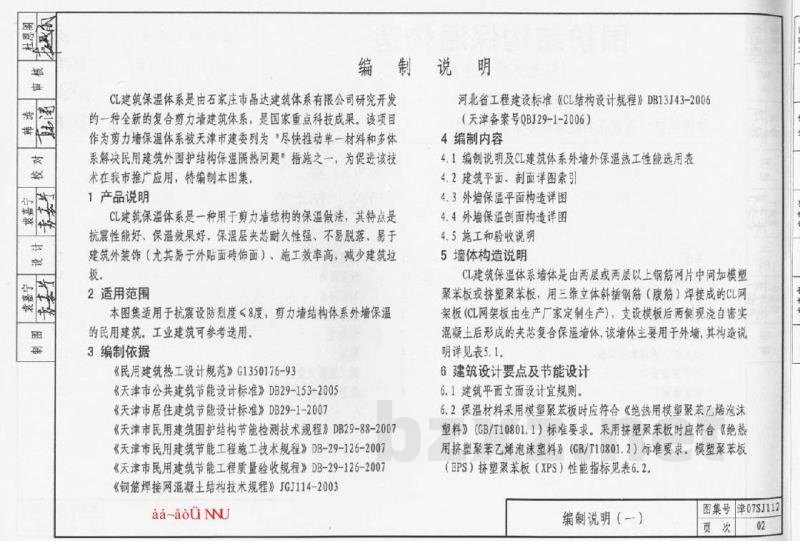

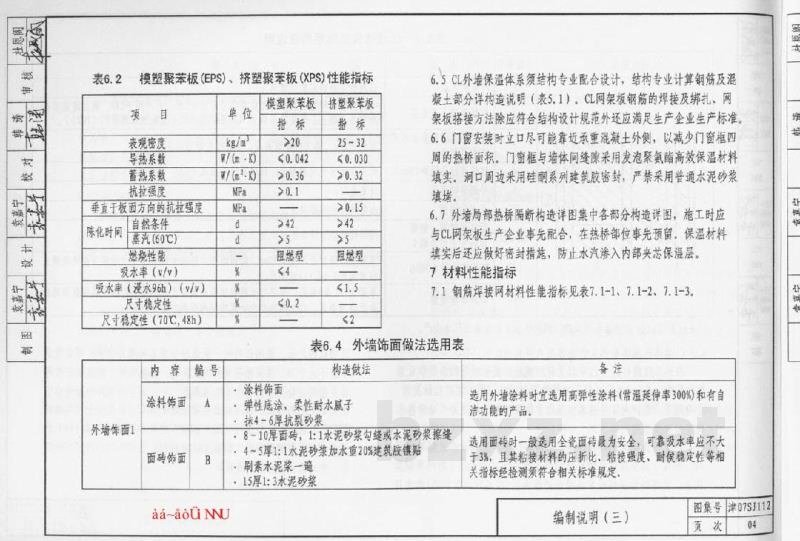

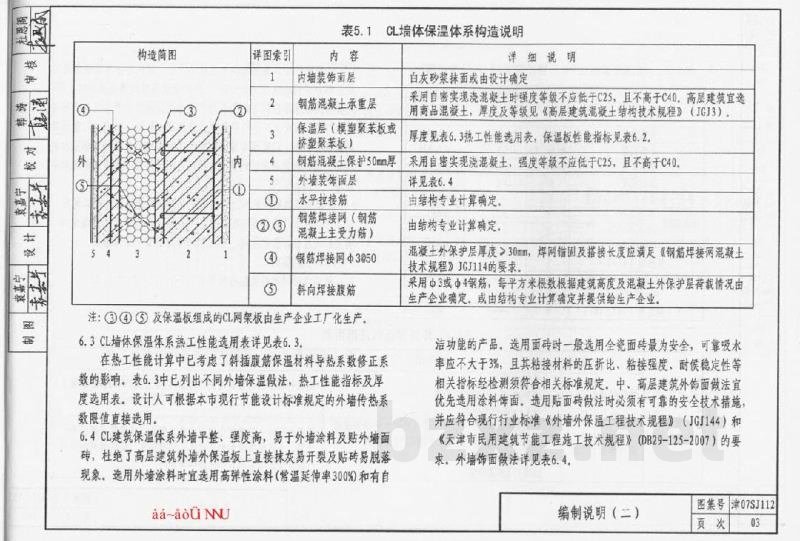

天津市工程建设标准设计 DBJT29-173-2007 围护结构保温构造（CL墙体保温体系） 津07SJ112 编制单位：天津中天建建筑设计事务所 协编单位：石家庄晶达建筑体系有限公司 编制说明 1 产品说明 CL建筑保温体系是由石家庄市品达建筑体系有限公司研究开发的一种全新的复合剪力墙建筑体系，是国家重点科技成果。该项目作为剪力墙保温体系被天津市建委列为尽快推动单一材料和多体系解决民用建筑外围护结构保温隔热问题措施之一。为促进该技术在我市推广应用，特编制本图集。 CL建筑保温体系是一种用于剪力墙结构的保温做法，其特点是抗震性能好、保温效果好、保温层夹芯耐久性强、不易脱落、易于建筑外装饰（尤其易于外贴面砖饰面）、施工效率高、减少建筑垃圾。 2 适用范围 本图集适用于抗震设防烈度8度：剪力墙结构体系外墙保温的民用建筑。工业建筑可参考选用。 3 编制依据 《民用建筑热工设计规范》GB50176-93 《天津市公共建筑节能设计标准》DB29-153-2005 《天津市居住建筑节能设计标准》DB29-1-2007 《天津市民用建筑围护结构节能检测技术规程》DB29-88-2007 《天津市民用建筑节能工程施工技术规程》DB29-126-2007 《天津市民用建筑节能工程质量验收规程》DB29-126-2007 《钢筋焊接网混凝土技术规程》JGJ114-2003 《河北省工程建设标准〈CL结构设计规程〉》DB13J43-2006（天津备案号QBJ29-1-2006） 4 编制内容 4.1 编制说明及CL建筑体系外墙外保温热工性能选用表 4.2 建筑平面、剖面详图索引 4.3 外墙保温平面构造详图 4.4 外墙保温剖面构造详图 4.5 施工和验收说明 5 墙体构造说明 CL建筑保温体系墙体是由两层或两层以上钢筋网片中间加模塑聚苯板或挤塑聚苯板，用三维立体斜插钢筋（腹筋）焊接成的CL网架板（由生产厂家定制生产）支设模板后，两侧现浇自密实混凝土后形成的夹芯复合保温墙体。该墙体主要用于外墙，其构造说明详见表5.1。 表5.1 CL墙体保温体系构造说明 - 内墙装饰面层：白灰砂浆抹面或由设计确定。 - 钢筋混凝土承重层：采用自密实现浇混凝土时强度等级不应低于C25，且不高于C40。高层建筑宜选用商品混凝土，厚度及等级见《高层建筑混凝土结构技术规程》（JGJ3）。 - 保温层：模塑聚苯板（EPS）或挤塑聚苯板（XPS）。 - 钢筋混凝土保护层：50mm厚。 - 外墙装饰面层：由结构专业计算确定。 备注：CL网架板由生产企业工厂化生产；采用中3或Φ4钢筋，每平方米根数根据建筑高度及混凝土外保护层荷载情况由生产企业确定或由结构专业计算确定；混凝土外保护层厚度>30mm，焊网锚固及搭接长度应满足《钢筋焊接网混凝土技术规程》JGJ114的要求。 6 建筑设计要点及节能设计 6.1 建筑平面立面设计宜规整。 6.2 保温材料要求：采用模塑聚苯板（EPS）时应符合《绝热用模塑聚苯乙烯泡沫塑料》（GB/T10801.1）标准要求；采用挤塑聚苯板（XPS）时应符合《绝热用挤塑聚苯乙烯泡沫塑料》（GB/T10801.2）标准要求。 6.3 热工性能选用：CL建筑保温体系热工性能选用详见表6.3。在热工性能计算中已考虑了斜插腹筋对保温材料导热系数修正系数的影响。 6.4 外墙饰面：CL建筑保温体系外墙平整、强度高，易于外墙涂料及贴外墙面砖，杜绝了高层建筑外墙外保温板上直接抹灰易开裂及贴砖易脱落现象。选用外墙涂料时宜选用高弹性涂料（常温延伸率300%）和有自洁功能的产品；选用面砖时一般选用全瓷面砖，吸水率应不大于3%，其粘接材料的压折比、粘接强度、耐候稳定性等相关指标须符合相关标准规定。高层建筑外饰面做法宜优先选用涂料饰面。选用贴面砖做法时必须有可靠的安全技术措施并应符合现行行业标准《外墙外保温工程技术规程》（JGJ144）和《天津市民用建筑节能工程施工技术规程》（DB29-125-2007）的要求。 6.5 CL外墙保温体系应与结构专业配合设计，结构专业需计算钢筋及混凝土部分。 6.6 门窗安装：门窗安装时立口应尽可能靠近承重混凝土外侧，以减少门窗框四周的热桥面积。门窗框与墙体间缝隙采用发泡聚氨酯高效保温材料填实，洞口周边采用硅酮系列建筑胶密封，严禁采用普通水泥砂浆填堵。 6.7 热桥隔断构造：施工时应与CL网架板生产企业事先配合，在热桥部位事先预留构造，保温材料填实后还应做好密封措施，防止水汽渗入内部夹芯保温层。 表6.2 模塑聚苯板（EPS）与挤塑聚苯板（XPS）性能指标 - 模塑聚苯板 (EPS)：表观密度 >20 kg/m³；导热系数 ≤0.042 W/(m·K)；蓄热系数 >0.36 W/(m·K·K)；抗拉强度 >0.1 MPa；吸水率 (v/v) <4%；尺寸稳定性 (70℃, 48h) <0.2%。 - 挤塑聚苯板 (XPS)：表观密度 25~32 kg/m³；导热系数 ≤0.030 W/(m·K)；蓄热系数 >0.32 W/(m·K·K)；抗拉强度 >0.15 MPa；吸水率 (v/v) <1.5%；尺寸稳定性 (70℃, 48h) <2%。 表6.4 外墙饰面做法选用表 - 涂料饰面：弹性底涂，柔性耐水腻子，抹4-6mm厚抗裂砂浆。备注：宜选用高弹性涂料及自洁功能产品。 - 面砖饰面：4-6mm抗裂砂浆 + 8-10mm面砖 + 1:1水泥砂浆勾缝。备注：选用全瓷面砖，吸水率≤3%。 表6.3 热工性能选用表 计算公式：K = 1 / (Ri + R + Ro)，其中 K 为外墙传热系数，Ri 为内表面换热阻，Ro 为外表面换热阻，R 为材料层热阻 (R = d/λ)。 根据材料厚度和导热系数的不同，提供不同厚度的保温层厚度与对应传热系数 K 的选用参考。
