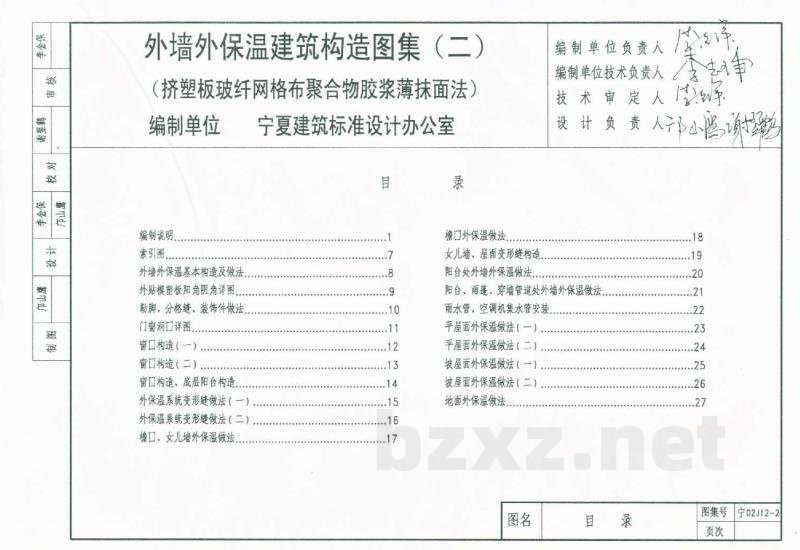

【宁02J12-2】 外墙外保温建筑构造图集（二）挤塑板玻纤网格布聚合物胶浆薄抹面法

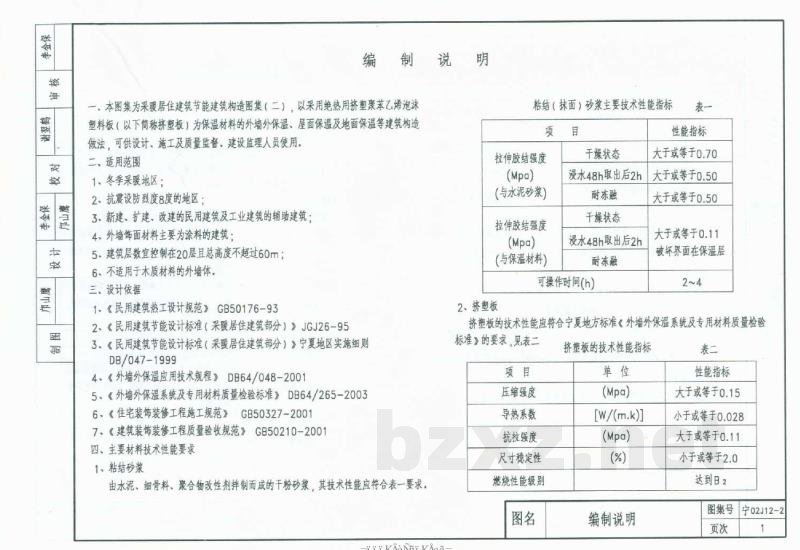

核 审 花 对 校 计 设 图 制 外墙外保温建筑构造图集（二）（挤塑板玻纤网格布聚合物胶浆薄抹面法）编制单位 编制说明 索引图 外墙外保温基本构造及做法 外贴模塑板阳角阴角详图 勤脚、分格缝、装饰件做法 门窗洞口详图 窗口构造（—）.. 窗口构造（二）， 窗口构造，底层阳台构造 外保温系统变形缝做法（一） 外保温系统变形缝做法（二） 榨口，女儿墙外保温做法 宁夏建筑标准设计办公室 录 目 檐口外保温做法 女儿墙、屋面变形缝构造 .8 9 .10 -1 .12 .13 .14 .15 .16 17 阳台处外墙外保温做法 编制单位负责人 编制单位技术负责人 技术审定人 设计负责人小 .18 .19 .20 阳台、雨蓬，穿培管道处外培外保温做法雨水管、空调机集水管安装 平屋面外保温做法（—） 平屋面外保温做法（二） 技屋面外保温做法（一） 坡屋面外保温做法（二） 地面外保温做法 图名 自 录 ..21 ..22 .23 .24 ..25 .26 27 图集号 页次 宁02J12-2 核 审 对 校 计 设 制 编制说明 ，本图集为采暖居住建筑节能建筑构造图集（二），以采用绝热用挤塑聚苯乙烯泡沫塑料板（以下简称挤塑板）为保温材料的外墙外保温、屋面保温及地面保温等建筑构造做法，可供设计、施工及质量监督、建设监理人员使用。二、适用范围 1、冬季采暖地区： 2、抗震设防烈度8度的地区； 3、新建、扩建、改建的民用建筑及工业建筑的辅助建筑；4、外墙饰面材料主要为涂料的建筑：5、建筑层数宜控制在20层且总高度不超过60m；6、不适用于木质材料的外墙体。三、设计依据 1、《民用建筑热工设计规范》GB50176-932、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-953、《民用建筑节能设计标准（采暖居住建筑部分）》宁夏地区实施细则DB/047-1999 4、《外墙外保温应用技术规程》DB64/048-20015、《外墙外保温系统及专用材料质量检验标准》DB64/265-20036，《住宅装饰装修工程施工规范》GB50327-20017、《建筑装饰装修工程质量验收规范》GB50210-2001四、主要材料技术性能要求 1、粘结砂浆 由水泥、细骨料、聚合物改性剂拌制而成的干粉砂浆，其技术性能应符合表一要求。iiKAoNniKAca 粘结（抹面）砂浆主要技术性能指标项 拉伸胶结强度 (Mpa) （与水泥砂浆） 拉伸胶结强度 (Mpa) （与保温材料） 目 干燥状态 浸水48h取出后2h 耐冻融 干燥状态 浸水48h取出后2h 耐冻融 可操作时间(h） 表一 性能指标 大于或等于0.70 大于或等于0.50 大于或等于0.50 大于或等于0.11 破坏界面在保温层 2~4 2、挤塑板 挤塑板的技术性能应符合宁夏地方标准《外墙外保温系统及专用材料质量检验标准》的要求，见表二 挤塑板的技术性能指标 项目 压缩强度 导热系数 抗拉强度 尺寸稳定性 燃烧性能级别 图名 单位 (Mpa) [W/(m.k)] (Mpa) (%) 编制说明 表二 性能指标 大于或等于0.15 小于或等于0.028 大于或等于0.11 小于或等于2.0 达到B2 图集号 页次 宁02J12-2 核 审 对 校 计 设 图 制 3、网格布 网格布是玻璃纤维插编物，并进行特制材料的涂数，具有耐碱性能，主要技术性能见表三 项 网格布的主要技术性能指标 目 单位面积质量（g/m） 性能指标 表三 大于或等于130 耐碱断裂强力(经、纬） （N/50mm） 耐碱断裂强力保留率（经、纬）（%）断裂应变(经、纬)(%） 4、固定件 大于或等于850 大于或等于50 大于或等于5 固定件由膨胀钉和自攻螺丝组成，主要技术性能见表四锚栓性能要求 项目 单个锚栓抗拉承载力标准值 5、饰面涂料 单 位 (kN) 表四 性能指标 大于或等于0.60 饰面涂料宜采用高弹性涂料，主要技术性能应符合表五、表六项目 高弹性面层涂料的技术性能指标（—）单位 在容器中状态 骨料沉降性 储存稳定性 表燥时间（表干） 颜色及外观 耐水性 耐碱性 耐擦洗性 耐沾污性 冻融循环试验 粘结强度 人工加速耐候性 图名 % 低温 高温 h MPa 500h 技术指标 经搅拌后成均匀浆状 ≤10 表五 3次试验后无硬块，凝聚及组成物的变化1个月后试验无硬块、发霉、凝聚及组成物的变化 ≤2 颜色及外观和样本相比，无明显差别浸水240h涂层无裂纹，起泡、剥落及软化物析出和未浸泡部分相比额色和光泽允许轻微变化 浸碱水240h涂层无裂纹、起泡、剥落及软化物析出，和未浸泡部分相比颜色和光泽允许轻微变化 1000次洗刷，涂层无变化 5次沾污试验后，沾污率在45%以下10次循环后涂层无裂纹、起泡、剥落及软化物析出，和未冻融部分相比，颜色和光泽允许轻微变化 ≥0.69 试验后涂层无裂缝、起泡、剥落、粉化、变色≤2级 编制说明 宁02J12-2 图集号 页次 2 核 审 对 校 计 设 图 制 项目 高弹性面层涂料的技术性能指标（二）单位 抗拉强度（24℃环境温度） 延伸率 弹性变形恢复率 柔韧性 抗粉尘附着（残留反射） 裂缝遮蔽性能 裂缝宽度或涂层厚度 耐积水 抗风雨能力 1.27mm时水蒸汽渗透 防起皮性能 抗风化 耐擦洗性 6、饰面面砖 MPa % % 技术指标 >3.78 ≥100 80 表六 26℃以上温度， 快弯法试验无裂缝出现 % % 24h g/Pa.h.m? 98 >20 48h试验后水的渗透力<1.80 无裂缝出现 ≤1.441×10-3 干燥后起皮消失 无明显光泽损失 1000次擦洗后，涂层无显著变化外保温墙面须贴面砖时，重量不宜超过35kg/m，其技术性能应符合《干压陶瓷砖（细砖）》GB/T4100.3-1999的要求：7、密封膏 密封膏应采用聚氨酯或硅酮型建筑密封膏，其技术性能应符合《聚氨酯建筑密封膏》JC482-1992的要求； 8、铁缝材料 嵌缝材料应选用发泡聚乙烯实心弹性圆棒，或由其片材卷成的实心弹性体，其直径按伸缩缝宽的1.3倍选用： 9、聚合物水泥基复合防水涂料的技术性能应符合JC/T894-2001的规定。五、设计要求 1、外保温系统为非承重构造，所有受力均由外墙体支承：2、外墙体表面、外门窗口内壁面或其它洞口处均须作1：3水泥砂浆找平层，且表面平整光洁； 3、首层2m以下的墙面或贴面砖的墙面应铺两层网格布：4、外墙外保温系统的性能应符合《外墙外保温系统及专用材料质量检验标准》中的表一 5、在伸缩缝、外门窗口及外保温系统与不同材料相接等处的模塑板应用标准网格布包边，其包边宽度大于等于80mm：6、本外保温系统的以下部位应设置变形缝：（1）墙体设有伸缩缝、沉降缝或抗震缝处；(2）外保温系统与不同材料相接处：（3）基层墙体材料改变处： （4）墙面的连续高度超过24m时；(5）结构可能产生较大位移部位。7、变形缝处应嵌贴保温材料，并作金属调节片。六。施工条件 1、基层墙体已验收合格门窗框及墙身上各种进户线、水落管支架、预理件等安装完华： 2、基层墙体及找平层应干燥； 3.施工现场环境温度和墙体表面温度在施工及施工后24小时内不得低于5C风力不大于5级； 4、雨天应停止施工。 图名 iiKAoNniKAca- 编制说明 图集号 页次 宁02J12-2 3 核 审 #医# 对 校 计 设 国 制 七、施工程序 配粘接胶浆 保温板粘网格布包边 及抹粘贴胶浆点 配抹面胶浆 准备面层涂料及面砖 墙体基面准备 弹 线 贴保温板 保温板缝填补 保温板打磨 抹胶浆 铺网格布 抹胶浆 表面修整 检 验 变形缝填塞聚乙烯圆棒 嵌密封膏 面层做饰面 验 收 工具准备 安装固定件 安装装饰条 铺标准网格布、加强网 格布、门窗口网格布 去除防污胶带 八、施工要点 1．墙体外表面处理： 1.1新建工程的墙体外表面必须清理干净，并检验其平整度和垂直度，墙体外表面最大偏差不大于5mm，如超出时应用水泥砂浆处理：1.2对旧房进行节能改造或翻修整新，应彻底清理不利于粘贴聚苯板的原外墙基层面，并用水泥砂浆修补缺陷及加固找平。2.粘结（抹面）砂浆配制： 2.1使用一只干争的塑料桶按1:5的水灰比加入清永和干混砂浆然后用手持式电动搅拌器搅拌约五分钟，直到搅拌均匀且稠度适中为止，保证聚合物砂浆有一定粘度2.2以上工作完成后，应将配好的砂浆静置五分钟后方可使用；每次配制胶浆不得过多，视在不同温度环境条件下控制在1-3h内用完，2.3注意干混砂浆只需加入争水不能加入其它任何材料3.保温板粘贴： 3.1墙面上弹线：根据设计要求，在墙体外表面上弹出距散水标高20mm的水平线和伸缩缝线以及伸缩缝的宽度线：3.2保温板切割：用电热丝切割器切割。标准板尺寸为1200mmx600mm：对角误差为土2mm非标准板用整板按实际需要的尺寸加工。尺寸允许偏差为土2mm大小面应垂直 3.3保温板粘贴宜采用点粘法。用抹刀沿保温板背面四周抹上胶浆。其宽度为50mm，厚度为10mm。如采用标准板时，则在板中间均匀布置9个点，每点直径为80-100mm，厚度10mm，中心距200mm.当采用非标准板时，粘结胶浆的涂抹点不得少于4点，且保温板的面积与胶浆的涂抹面积比，不得少3.0.图名 编制说明 图集号 页次 宁02J12-2 4 核 审 对 校 计 设 圈 制 3.4基层与保温层的粘结剂厚度经挤压平整后应为3mm土1mm3.5保温板抹粘结胶浆时，应保持侧边清洁，不得粘有胶浆，抹完胶浆后随即就位粘贴。 3.6保温板应自下而上，沿水平横向铺贴，粘贴时应轻揉、均匀挤压，板缝应紧密平齐，每排板应错缝1/2板长，在转角处保温板应交错咬口连接，并保证墙角垂直度，3.7门窗洞口四角部位的保温板应采用标准板切割成形，不得拼接。接缝距洞口四角的距离应>200mm.门窗口内壁面贴保温板，其厚度应视门窗框与洞口间隙大小而定。3.8安装固定件：安装固定件应在贴好保温板8h小时后24h内用冲击钻钻孔，孔洞深入墙体60mm：用中10聚乙烯胀塞，长度大于等于保温板厚度加50mm的镀锌螺丝把保温板紧固于墙体上，自攻螺丝与保温板面平齐，3.9保温板贴完后24h，板续不平处应用槎抹子磨平，并将板面清理干净，4.保温板面抹胶浆：保温板面抹胶浆应自上而下并沿外墙转角水平横向依此进行抹第一遍胶浆（底层），厚度宜为1.5mm-2.0mm，一次抹面高度比标准网格布或加强网格布宽出50mm.抹面后随即铺贴网格布、压出胶浆，表面应平整，按此方法直至把整片墙面干完。抹第二遍胶浆（面层），亦宜从上而下，沿水平横向进行，厚度为1-1.2mm，表面应平整、光洁。5.网格布的铺设： 5.1网格布铺设应自上而下，并沿外墙转角处依次铺设，遇门窗洞口，应在洞口四角加贴一条长为300mm，宽为240mm的45斜向标准网格布：并将大面铺设的标准网格布沿门窗口转角拐进65mm宽。5.2标准网格布搭接宽度应>80mm，加强网格布不得搭接及转折，布边应对接。标准网格布铺设至转角处应连续，包转宽度应>200mm.5.3首层距室外地面高度2m或贴面砖的首层层高范围内应加铺加强网格布。5.4网格布铺设及抹面胶浆完后，全部网格布应埋入胶浆中，并至少经24h养护，方可进行下一道工序。 6.保温系统墙面贴面砖时，首层抹面层内应铺设加强网格布和标准网格布，二层及二层以上应铺设标准网格布。抹面层经14d养护应按照国家建设行业标准《外墙饰面砖工程施工及验收规程》（JGJ126-2000）的要求施工，但面砖的背面应满涂胶浆7.伸缩缝、变形缝及分格缝的施工：7.1变形缝中有金属调节片的，应在保温板粘贴前按设计要求填粘嵌缝衬条，并将金属调节片就位固定和作防锈处理。7.2伸缩续中应填塞比缝宽1.3倍的嵌缝衬条，并分两次勾填密封膏，密封膏面应凹进保温层外表面5mm 7.3分格缝按设计要求进行分格。用电热丝开槽器开成八字形槽，槽深应<8mm，槽宽为16-20mm，抹胶浆和铺网格布时，应先处理槽缝部位。在槽口粘贴两层标准网格布，并在两边留出100mm搭接长度。8、地面保温 模塑板保温地面应在夯实土上先浇筑C10混凝土80mm厚，表面须平整，刷两道聚合物水泥基防水涂料，满铺模塑板，板缝应对严挤紧，在模塑板上刷一道聚合物水泥基防水涂料，浇筑70mm厚c10混凝土层；9、屋面保温 （1）平屋面保温：在屋面板上干铺炉渣找坡层，坡度为2%，拍实平整后满铺模塑板。模塑板按总厚度均分两层错缝铺设，浇筑10mm厚c20细石混凝土，内配中4冷拉钢丝或冷轧带肋钢筋，双向中距为200mm，细石混凝土面随打随抹平，以利铺贴防水层：(2)披屋面保温 在浇筑钢筋混土屋面板时应预埋理8钢筋头，双向间距900mm，露出板面95mm，混烧土板面须平整：用聚合物胶浆粘铺模塑板：在模塑板面上抹1：3水泥砂浆30mm厚内设1mm厚钢丝网，网孔为15x40，与中8预埋筋绑扎：刷1.5mm厚聚合物水泥基防水涂料，在其上用1:0.5：4水泥白灰砂浆座浆铺瓦（最薄处的作浆厚度不小于10mm）图名 iiKAoNniKAca- 编制说明 图集号宁02J12-2 页次 5
