【12J1】 工程做法图集（DBJ03-22-2014）

12系列建筑标准设计图集 DBJ03-22-2014 12J1 工程做法

编制单位：河南省建筑设计研究院有限公司

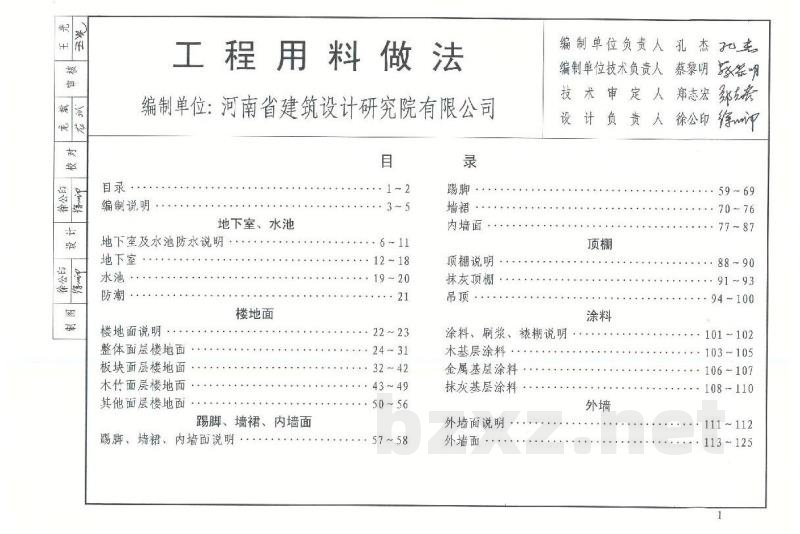

目录：
1. 编制说明
2. 地下室、水池（地下室及水池防水说明、地下室及水池防潮）
3. 楼地面（楼地面说明、整体面层楼地面、板块面层楼地面、木竹面层楼地面、其他面层楼地面）
4. 踢脚、墙裙、内墙面（踢脚、墙裙、内墙面说明）
5. 顶棚（顶棚说明、抹灰顶棚、吊顶）
6. 涂料（涂料、刷浆、裱糊说明、木基层涂料、金属基层涂料、抹灰基层涂料）
7. 外墙面（外墙面说明、外墙）

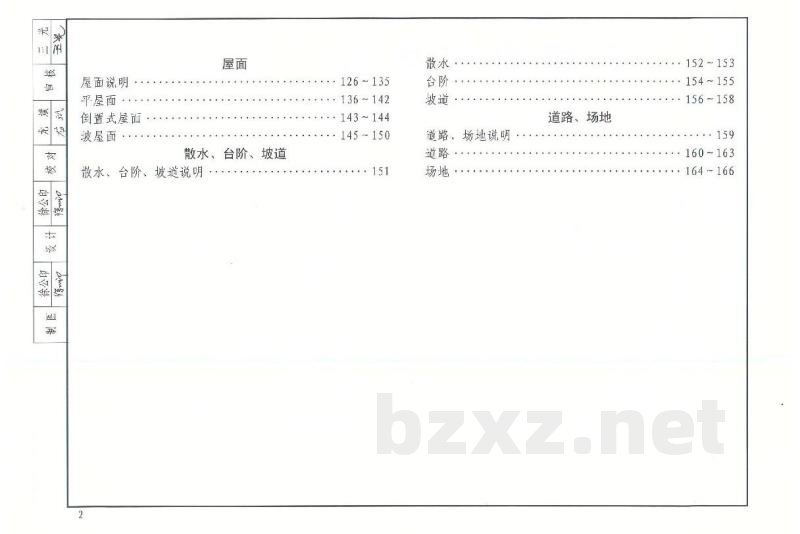

8. 屋面（屋面说明、平屋面、倒置式屋面、坡屋面）
9. 散水、台阶、坡道（散水、台阶、坡道说明、散水、台阶、坡道）
10. 道路、场地（道路、场地说明、道路、场地）

编制人员：
编制单位负责人：孔杰
编制单位技术负责人：蔡黎明
技术审定人：郑志宏
设计负责人：徐公印

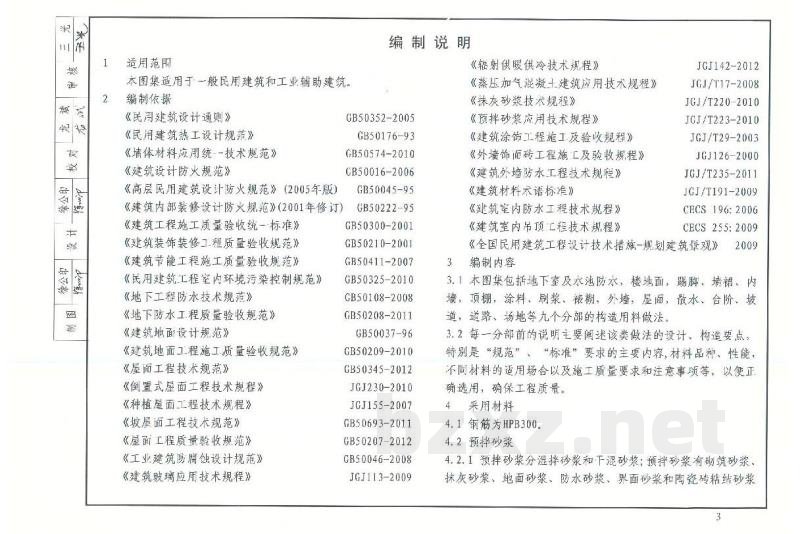

本图集通用于一般民用建筑和工业辅助建筑。

编制依据：
《民用建筑设计通则》(GB50352-2005)、《民用建筑热工设计规范》(GB50176-93)、《墙体材料应用技术规范》(GB50574-2010)、《建筑设计防火规范》(GB50045-95)、《高层民用建筑设计防火规范》(GB50222-95)、《建筑内部装修设计防火规范》(GB50300-2001)、《建筑工程施工质量验收统一标准》(GB50210-2001)、《建筑装饰装修工程质量验收规范》(GB50411-2007)、《建筑节能工程施工质量验收规范》(GB50325-2010)、《民用建筑工程室内环境污染控制规范》(GB50108-2008)、《地下工程防水技术规范》(GB50208-2011)、《地下防水工程质量验收规范》(GB50037-96)、《建筑地面设计规范》(GB50209-2010)、《建筑地面工程施工质量验收规范》(GB50345-2012)、《屋面工程技术规范》(JGJ230-2010)、《倒置式屋面工程技术规程》(JGJ155-2007)、《种植屋面工程技术规程》(JGJ/T17-2008)、《坡屋面工程技术规范》(JGJ/T220-2010)、《屋面工程质量验收规范》(JGJ/T223-2010)、《工业建筑防蚀设计规范》(JGJ/T29-2003)、《建筑玻璃应用技术规程》(JGJ126-2000)、《辐射供暖供冷技术规程》(JGJ/T235-2011)、《蒸压加气混凝土建筑应用技术规程》(JGJ113-2009)、《抹灰砂浆技术规程》(GB50046-2008)、《预拌砂浆应用技术规程》(JGJ/T191-2009)、《建筑涂饰工程施工及验收规程》(CECS 196:2006)、《外墙饰面砖工程施工及验收规程》(CECS 255:2009)、《建筑外墙防水工程技术规程》(GB50693-2011)、《建筑材料术语标准》(GB50207-2012)、《建筑室内防水工程技术规程》(GB50046-2008)

编制内容：
3.1 本图集包括地下室及水池防水，楼地面，踢脚、墙裙、内墙，顶棚，涂料、刷浆、裱糊，外墙，屋面，散水、台阶、坡道，道路、场地等九个分部的构造用料做法。
3.2 每一分部前的说明主要阐述该类做法的设计、构造要点，特别是“规范”、“标准”要求的主要内容、材料品种、性能，不同材料的适用场合以及施工质量要求和注意事项等，以便正确选用，确保工程质量。

4. 采用材料
4.1 钢筋为HPB300。
4.2 预拌砂浆
4.2.1 预拌砂浆分湿拌砂浆和干混砂浆；预拌砂浆有砌筑砂浆、抹灰砂浆、地面砂浆、防水砂浆、界面砂浆和陶瓷砖粘结砂浆等，其使用应符合《预拌砂浆应用技术规程》(JGJ/T223)的相关规定。
4.2.2 预拌砂浆的品种选用应根据设计、施工等的要求确定，不同品种、规格的预拌砂浆不应混合使用。

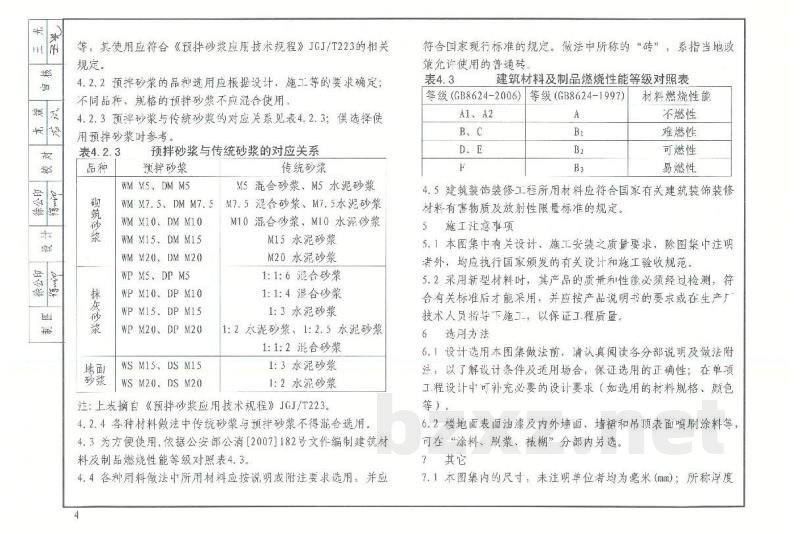

4.2.3 预拌砂浆与传统砂浆对应关系见表4.2.3：

表4.2.3 预拌砂浆与传统砂浆的对应关系
| 预拌砂浆品种 | 对应传统砂浆类型 | 对应传统砂浆规格 |
| :--- | :--- | :--- |
| WM (砌筑砂浆) | MS (混合砂浆) | M5 |
| WM (砌筑砂浆) | DM (水泥砂浆) | M7.5 |
| WM (砌筑砂浆) | M5 (混合砂浆) | M10 |
| MS (抹灰砂浆) | MS (混合砂浆) | M15 |
| MS (抹灰砂浆) | M7.5 (混合砂浆) | M20 |
| DM (地面砂浆) | DM (水泥砂浆) | M15 |
| DM (地面砂浆) | M10 (水泥砂浆) | M20 |
| WM (防水砂浆) | WPMS (防水混合砂浆) | M5/M10/M15/M20 |
| DM (防水砂浆) | DPM (防水水泥砂浆) | M5/M10/M15/M20 |
| WS (粘结砂浆) | WS (混合砂浆) | M15/M20 |
| DS (粘结砂浆) | DS (水泥砂浆) | M15/M20 |

注：上表摘自《预拌砂浆应用技术规程》JGJ/T223。
4.2.4 各种材料做法中传统砂浆与预拌砂浆不得混合选用。
4.3 建筑材料及制品燃烧性能等级对照表 (GB8624-2006 / GB8624-1997)：
| 等级 | A1、A2 | B、C | D、E | F |
| :--- | :--- | :--- | :--- | :--- |
| 材料燃烧性能 | 不燃性 | 难燃性 | 可燃性 | 易燃性 |

4.4 各种用料做法中所用材料应按说明或附注要求选用，并符合国家现行标准的规定。做法中所称的“砖”系指当地政策允许使用的普通砖。
4.5 建筑装饰装修工程所用材料应符合国家有关建筑装饰装修材料有害物质及放射性限量标准的规定。

5. 施工注意事项
5.1 本图集中有关设计、施工安装之质量要求，除图集中注明外，均应执行国家颁发的有关设计和施工验收规范。
5.2 采用新型材料时，其产品的质量和性能必须经过检测，符合有关标准后才能采用，并应按产品说明书的要求或在生产厂技术人员指导下施工，以保证工程质量。

6. 选用方法
6.1 设计选用本图集做法前，请认真阅读各分部说明及做法附注，以了解设计条件及适用场合，保证选用的正确性；在单项工程设计中可补充必要的设计要求（如选用的材料规格、颜色等）。
6.2 楼地面表面油漆及内外墙面、墙裙和吊顶表面喷刷涂料等可在“涂料、刷浆、裱糊”分部内另选。

7. 其他
7.1 本图集内的尺寸，未注明单位者均为毫米（mm）；所称厚度均为建筑构造做法设计厚度，不包括结构层；所注材料配合比除注明为质量比外，均为体积比。
7.2 各种构造用料做法的层次：在垂直面上是以施工先后顺序注明，在水平面上是按实际的上下层次注明。
7.3 本图集所依据的标准、规范若更新后，本图集与现行工程建设标准不符的内容，视为无效。工程技术人员在参考使用时，应注意加以区分。
