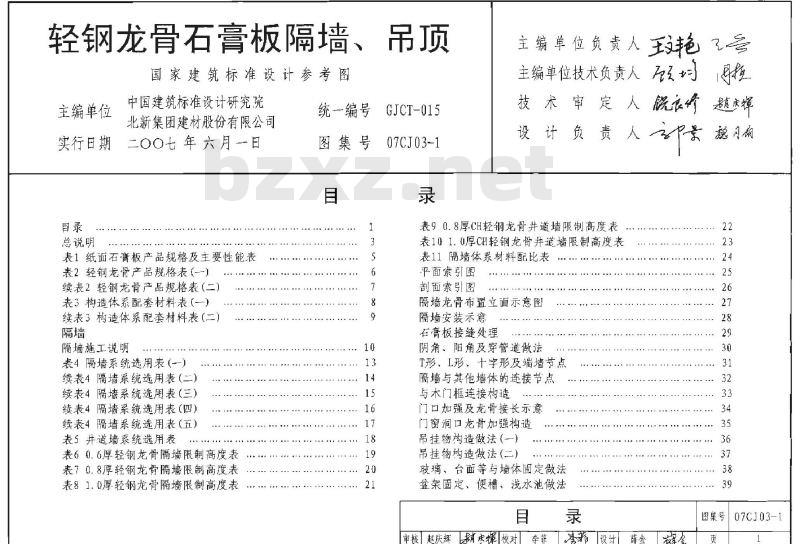

【07CJ03-1】 轻钢龙骨石膏板隔墙、吊顶（参考图集）

轻钢龙骨石膏板隔墙、吊顶
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
北新集团建材股份有限公司
实行日期二OO七年六月－日
总说明
表1纸面石膏板产品规格及主要性能表表2轻钢龙骨产品规格表（--）
续表2轻钢龙骨产品规格表（二）表3构造体系配套材料表（一）
续表3构造体系配套材料表（二）隔墙
隔墙施工说明
表4隔墙系统选用表（)
续表4隔墙系统选用表（二）
续表4隔墙系统选用表（三）
续表4隔墙系统选用表（四）
续表4隔墙系统选用表（五）
表5并道墙系统选用表
表60.6厚轻钢龙骨隔墙限制高度表表70.8厚轻钢龙骨隔墙限制高度表表81.0厚轻钢龙骨隔墙限制高度表统一编号
图集号
GJCT-015
07CJ03-1
主编单位负责人玛艳了
主编单位技术负责人均
技术审定人说衣修庆輝
设计负责人景总同
表90.8厚-CH轻钢龙骨井道墙限制高度表表101.0厚CH轻钢龙骨井道墙限制高度表表11隔墙体系材料配比表
平面索引图
剖面索引图
隔墙龙骨布置立面示意图
隔墙安装示意
石膏板接缝处理
阴角、阳角及穿管道做法
T形、L形、十字形及端墙节点
隔墙与其他墙体的连接节点
与木门框连接构造
门口加强及龙骨接长示意
门窗洞口龙骨加强构造
吊挂物构造做法（--)
吊挂物构造做法（二）
玻璃、台面等与墙体固定做法
盆架固定、便槽、浅水池做法
审核赵庆辉庆辉校对李菲秀养设计薛金裤金22
图集号
07CJ03-1

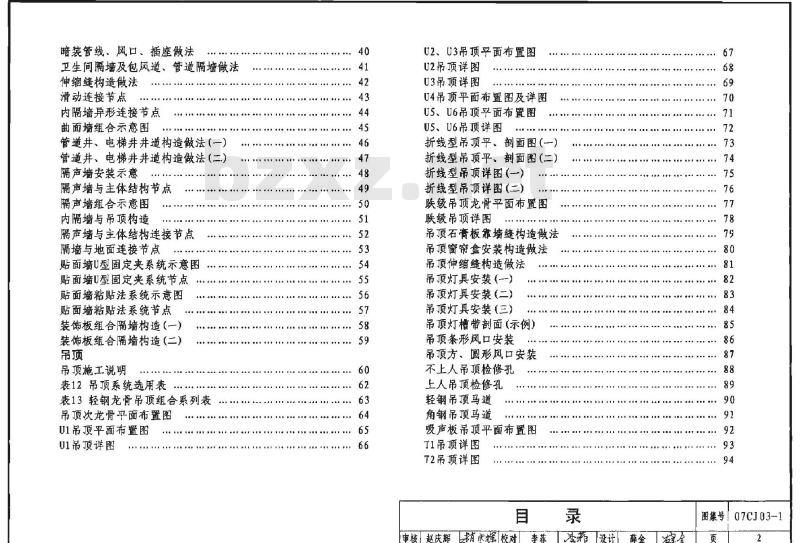

暗装管线、风口、插座做法
卫生间隔墙及包风道、管道隔墙做法伸缩缝构造做法
滑动连接节点
内隔墙异形连接节点
曲面墙组合示意图
管道井、电梯井井道构造做法（一)管道井、电梯井井道构造做法(二)隔声墙安装示意
隔声墙与主体结构节点
隔声墙组合示意图
内隔墙与吊顶构造
隔声墙与主体结构连接节点
隔墙与地面连接节点
贴面墙U型固定夹系统示意图
贴面墙U型固定夹系统节点
贴面墙粘贴法系统示意图
贴面墙粘贴法系统节点
装饰板组合隔墙构造（-）
装饰板组合隔墙构造（二）
吊顶施工说明
表12吊顶系统选用表
表13轻钢龙骨吊顶组合系列表
吊顶次龙骨平面布置图
U1吊顶平面布置图
U1吊顶详图
U2、U3吊顶平面布置图
U2吊顶详图
U3吊顶详图
U4吊顶平面布置图及详图
US、U6吊顶平面布置图
US、U6吊顶详图
折线型吊顶平、剖面图（一）
折线型吊顶平、剖面图(二)
折线型吊顶详图（-)
折线型吊顶详图（二）
跌级吊顶龙骨平面布置图
跌级吊顶详图
吊顶石膏板靠墙缝构造做法
吊顶窗帘盒安装构造做法
吊顶伸缩缝构造做法
吊顶灯具安装（--）
吊顶灯具安装(二)
吊顶灯具安装(三）
吊顶灯槽带剖面（示例）
吊顶条形风口安装
吊顶方、圆形风口安装
不上人吊顶检修孔
上人吊顶检修孔
轻钢吊顶马道
角钢吊顶马道
吸声板吊顶平面布置图
T1吊顶详图
T2吊顶详图
审核赵庆辉有庆辉校对李菲季设计薛金发全67
图集号
07CJ03-1

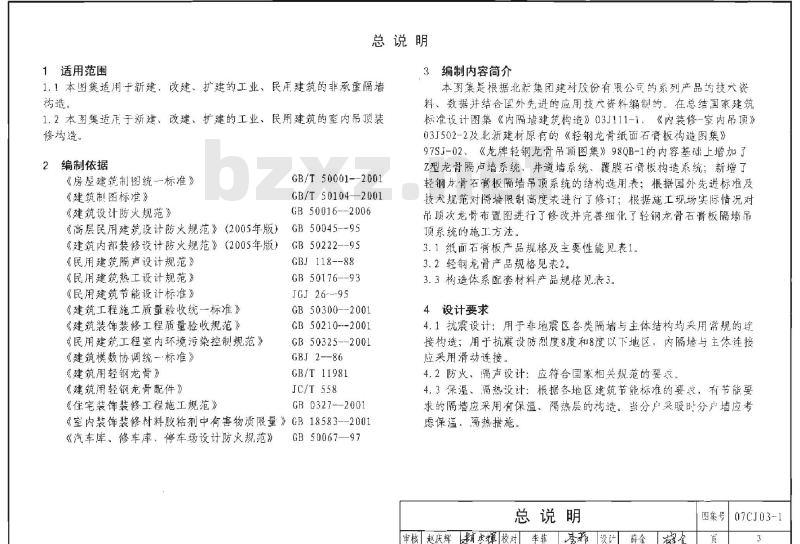

1适用范围
总说明
3编制内容简介
1.1本图集适用于新建、改建、扩建的工业、民用建筑的非承重隔墙构造。
1.2本图集适承于新建、改建、扩建的工业、民用建筑的室内吊顶装修构造。
编制依据
《房屋建筑制图统--标准》
《建筑制图标准》
《建筑设计防火规范》
GB/T 50001--2001
GB/T 50104--2001
GB 50016--2006
《高层民用建筑设计防火规范》（2005年版）GB50045--95《建筑内部装修设计防火规范》（2005年版）《民用建筑隔声设计规范》
《民用建筑热工设计规范》
《民用建筑节能设计标准》
《建筑工程施工质量验收统-一标准》《建筑装饰装修工程质量验收规范》《民用建筑工程室内环境污染控制规范》《建筑模数协调统一·标准》
《建筑用轻钢龙青》
《建筑用轻钢龙骨配件》
《住宅装饰装修工程施工规范》GB 50222--95
GBJ 118--88
GB 50176--93
JGJ 26--95
GB 50300--2001
GB 50210---2001
GB 50325--2001
GBJ 2--86
GB/T 11981
JC/T 558
GR 0327--2001
《室内装饰装修材料胶粘剂中有害物质限量》GB18583--2001《汽车库、修车库、停车场设计防火规范》GB 50067--97
本图集是根据北新集团建材股份有限公司的系列产品的技代资料、数据并结合图外先进的应用技代资料编制的、在总结国家建筑标准设计图集《内隔墙建筑构造》03J111-1、《内装修-室内吊顶》03J502-2及北新建材原有的《轻钢龙骨纸面石膏板构造图集》97SJ-02、《龙牌轻钢龙骨吊顶图集》98QB-1的内容基础上增加了Z型龙骨隔卢墙系统、井道墙系统、覆膜石膏板构造系统；新增了轻钢龙骨石膏板隔墙吊顶系统的结构选用表；根据国外先进标准及技术规范对隔墙限制高度表进行了修订：根据施工现场实际情况对吊顶次龙骨布置图进行了修改并完善细化了轻钢龙骨石膏板隔墙吊顶系统的施工方法。
3.1纸面石板产品规格及主要性能见表1。3.2轻钢龙骨产品规格见表2。
3.3构造体系配套材料产品规格见表3。4设计要求
4.1抗震设计：用于非地震区各类隔墙与主体结构均夹用常规的连接构遣；用于抗震设防烈度8度和8度以下地区，内隔墙与主太连接应采用滑动连接。
4.2防火、隔声设计：应符合国家相关规范的要求。4.3保温、隔热设计：根据各地区建筑节能标准的要发，有节能要求的隔墙应采用有保温、隔热层的构造。当分户采暖分户墙应考虑保温、隔热措施。
总说明
审核赵庆辉灾輝校对李菲李菲没计薛金全图集号07CJ03-1
4.4电气设计：利用隔墙腔体敷设线路时，应按设计要求安装石膏板隔离框并与龙骨固定，接线盒的四周用密封封严。作为分户墙或有防火要求的内隔墙，电气插座或接线盒四周应用岩棉包裹密实。
4.5防潮、防水设计：对于潮湿房间卫生间、厨房的内隔墙采用耐水石膏板，底部应用C20细石素混凝土做墙垫并在石膏板的下端嵌密封膏，缝宽不小于5。其构造做法应严格按设计要求进行施工，并采用配套辅料。板面可以贴瓷砖或涂刷防水涂料。4.6内隔墙墙面装修：根据装修要求，墙面装修饰面可采用喷浆、油漆、涂料、贴壁纸，亦可设计其他饰面。5纸面石膏板施工要求和材料的验收、临时存放5.1施工要求
5.1.1在建筑封顶、外围护墙施工、外门窗玻璃安装宪毕后：方可按设计进行石膏板隔墙的安装。5.1.2宜在地面工程、各种管道设施等稳蔽项目经验收合格后方可进行石膏板的安装。
5.1.3安装现场保持通风、清洁干燥，地面不得有积水、积垢、油污、杂物等，避免在雨季和高湿环境中施工。5.1.4固定设备的安装：隔墙中设置配电盘、消火栓、面盆、水箱时，均应按设计要求在安装骨架时先预理龙骨或其它预埋件。5.1.5隔墙上设有穿墙管线时，应用山花钻钻孔。方孔应先钻成圆孔后再用锯条修边使其成为方形孔。严禁凿子或管头凿孔5.1.6安装位置上残留的水泥等杂物必须铲除，对凹凸不平的地面和墙面必须修整。
5.1.7石膏板接缝施工现场的温度宜在5℃~40℃，不适合温度范国禁止施工。
5.2材料的验收、临时存放
5.2.1安装前应核对材料的品种、规格、数量和质检报告。5.2.2石膏板存放场地必须干燥通风、地面平整、防潮、防雨不得使用受潮、弯曲变形、板中断裂、面纸起鼓的石膏板。5.2.3清除已经受潮的板时板与板之间不要摩擦，取板时切勿拖动，应将上面的板与下面的板分开，再将板垂直地面搬走。摩擦拖动会使石膏板的衰面纸层破坏而影响使用5.2.4轻钢龙骨表面应平整、光滑、无锈蚀、无变形5.2.5嵌缝石膏应干燥、未受潮、无结块。5.2.6配套材料和施工机具准备齐全。6构造体系性能表
（具体选用方案可与北新建村技术支持部联系确认）6.1蒋墙系统选用表
6.2井道系统选用表
6.3隔墙限高度表
6.4隔墙体系材料配沟表
6.5吊顶系统选用表
6.6轻钢龙骨吊顶组合系列表
7其他
（本图集13页表4）
（本图集18页表5）
（本图集19页表6-表10）
（本图集24页表11）
（本图集62页表12）
（本图集63页表13）
本图集除特殊注明外，未注尺寸均以mm为单位。8详图索引方法
选用整页详图：
07CJ03-1
全页详图
详图页次
总说明
选用部分详图：
07CJ03-1
详图号
详图页次
图集号07CJ03-1
审核赵庆辉来輝校对李菲荟菲设洲薛金孝全4

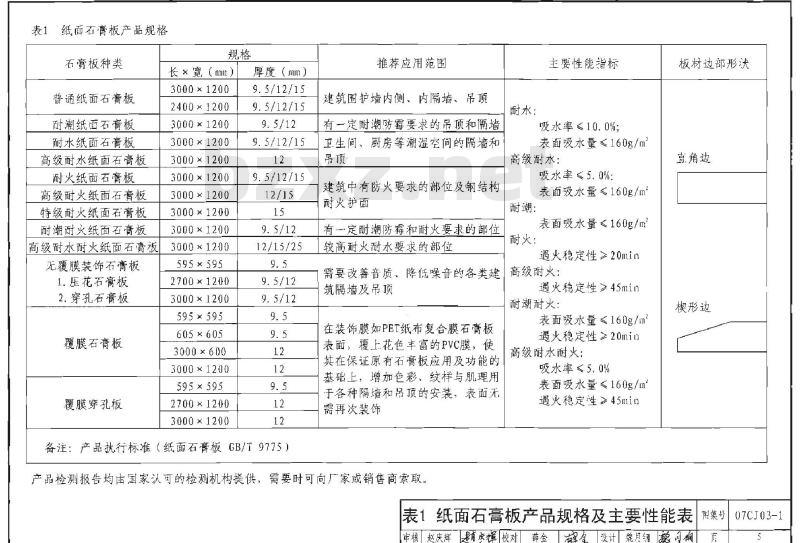

纸面石膏板产品规格
石膏板种类
长×宽（mm）
普通纸面石膏板
耐潮纸面石膏板
耐水纸面石膏板
高级耐水纸面石膏板
耐火纸面石膏板
高级耐火纸面石膏板
特级耐火纸面石膏板
耐潮耐火纸面石膏板
高级耐水耐火纸面石膏板
无覆膜装饰石膏板
1.压花石膏板
2.穿孔石膏板
覆膜石膏板
覆膜穿孔板
3000×1200
2400×1200
3000×1200
3000×1200
3000×1200
3000 × 1200
3000×1200
3000×1200
3000 × 1200
3000×1200
595×595
2700 ×1200
3000×1200
595 ×595
605 ×605
3000x600
3000×1200
595×595
2700×1200
3000×1200
厚度（mum）
9.5/12/15
9.5/12/15
9.5/12/15
9.5/12/15
12/15/25
备注：产品执行标准（纸面石膏板GB/T9775）推荐应用范围
建筑围护墙内侧、内隔墙、吊顶有一定耐潮防霉要求的吊顶和隔墙卫生间、厨房等潮湿空间的隔墙和吊顶
建筑中有防火要求的部位及钢结构耐火护面
有一定耐潮防霉和耐火要求的部位较高耐火耐水要求的部位
需要改善音质、降低噪音的各类建筑隔墙及吊顶
在装饰膜如PET纸布复合膜石膏板表面，覆上花色丰富的PVC膜，使其在保证原有膏板应用及功能的基础上，增加色彩、纹样与肌理用于各种隔墙和吊顶的安装，表面无需再次装饰
产品检测报告均由国家认可的检测机构提供，需要时可向厂家或销售商索取。耐水：
主要性能指标
吸水率≤10.0%
表面吸水量≤160g/m
高级水：
吸水率≤5.0%：
表面吸水量≤160g/m
耐潮：
表面吸水量≤160g/m
耐火：
遇火稳定性≥20min
高级耐火：
遇火稳定性≥45min
耐潮耐火：
表面吸水量≤160g/m
遇火稳定性≥20min
高级耐水耐火：
吸水率≤5.0%
表面吸水量≤160g/m
遇火稳定性≥45min
板材边部形状
真角边
楔形边
表1纸面石膏板产品规格及主要性能表审核赵庆辉庚耀校对薛金摔奎没计魏月钢魏司图集号
07CJ03-1
轻钢龙骨产品规格
标准隔墙系列
家装隔墙系列
横龙骨（U型龙骨）
竖龙骨（C型龙骨）
通贯龙骨
横龙骨（U型龙骨）
竖龙骨（C型龙骨）
通贯龙骨
A×B(mm)
50×40
75 × 40
100×40
150×40
73. 5 × 50
148.5×50
38×12
50×32
75×32
75×35
47.5 × 38/35
72. 5× 38/35
73. 5 × 45
38×12
实际尺寸
厚度（mm）
0.6 / 0.8
0.6 / 0.8
0. 7 / 1. 0
0. 6 / 0. 8
0. 6 / 0.7 / 0. 8 / 1. 0
0. 6 / 0.7/ 0.8 / 1.0
0.6/0.7/0.8/1.0
1. 0 1. 2
应用范围
墙体和建筑结构的
连接构件
墙体的主要受力构件
竖龙骨的中间连接构件
适用于高度
≤3000家庭装修的
小开间隔墙
表2轻钢龙骨产品规格表（一）
审核赵庆辉有实辉校对薛金裤金设计魏月钢施同扇图集号
07CJ03-1
续表2
轻钢龙骨产品规格
隔声墙系列
井道墙系列
Z型隔声龙骨
减振龙骨
CH型龙骨
不等边龙骨
E型竖龙骨
平行接头（连接钢带
实际尺寸
A×B(mm)
65×15
64×42
75×42
92×42
100×42
146×42
67 × 50/25
78×50/25
95×50/25
103×50/25
149×50/25
64 × 30 × 20
75 ×30 × 20
92 × 30 × 20
100 ×30×20
146 ×30×20
2400×62
厚度（mm）
0.8 / 1. 0
0. 8 / 1. 0
0.8 / 1. 0
0. 8 / 1. 0
0. 6/ 0. 8
0. 6 / 0. 8
0. 6 / 0. 8
0. 8 / 1. 0
0. 8 / 1. 0
0. 8 / 1. 0
0. 8 / 1. 0
0.8/ 1. 0
应用范围
对隔声要求较高的高档场所
与C型龙骨安装方法相同
可以增加墙体隔声量，与竖龙骨连接后再与石膏板连接的构件
电梯井及管道井墙专用的竖龙骨电梯井及管道井墙专用的横龙骨电梯井及管道井墙
专用的端头竖龙骨
可作为横撑龙骨使用
便于石膏板错缝安装
续表2轻钢龙骨产品规格表（二）审核赵庆辉庆輝校对！陈燕十一瓷设计魏月钢魏司锅图集号
07CJ03-1
续表2轻钢龙骨产品规格
标准吊顶系列
主（承载）龙骨
次（覆面）龙骨
收边龙骨
备注：产品执行标准（建筑用轻钢龙骨GB/T11981）表3构造体系配套材料
直角形
金属护角条
嵌缝石膏
用于石膏板的阳角接缝
美观且抗冲击
石膏板拼缝的粘结嵌缝处理
对表面破损进行修补
A×B（mm）
38×12
50×15
60×27
50×19
50×20
60×27
30×22×20
圆弧形
金属护角条
粘结石膏
实际尺寸
厚度（mm）
0.8/1. 0 / 1.2
1/1.2 / 1. 5
1/1.2/ 1.5
应用范围
吊顶骨架中主要受力构件
吊顶骨架中固定饰面板的
吊顶次龙骨收边
用于石膏板圆弧形处的阳角接缝用于石膏板直接粘结谱系统，用于普通板、防火板与砌体墙的粘结固定
表3构造体系配套材料表（一）
审核赵庆辉销庆辉校对薛金裤金设计魏月钢巍月集号
07CJ03-1
续表3
构造体系配套材料表
自攻螺钉
拉铆钉
伸缩缝条
4减3一
中35×25
（单层石膏板固定）
中35×35
（双层石膏板固定）
中35×50
（三层石膏板固定）
中35×60
（三层石膏板固定）
用于龙骨与龙骨之间的
连接及固定
用于大面积隔墙
吊顶的伸缩缝处理
U型固定夹
支撑卡
石膏板
金属包边
嵌缝带或
(玻纤网格带）
用于贴面墙系统：将覆面龙骨
与墙面连接并固定
用于吊顶墙系统：吸顶吊件
辅助支撑竖龙骨开口面，竖龙骨与通贯龙骨的连接卡件，提高竖龙骨抗变形能力竖龙骨开口面
与C型横撑龙骨之间的连接件
竖龙骨背面与C型横撑龙骨之间的连接件用于暴露在外的石膏板切割边的边缘修饰用于石膏板的接缝处理
续表3构造体系配套材料表（二）审核赵庆辉消灾祥校对薛金有全设计魏月钢税同网图集号
07CJ03-1
1轻钢龙骨石膏板隔墙
1.1墙体定位
隔墙施工说明
1.2.9竖龙骨开口处宜安装支撑卡，支撑卡可以增加龙骨的刚性和有利于左膏板的安装。其卡距≤600，距龙骨两端的距离三100为宜，并要卡1.1.1按照设计确定墙体的位置，在地面上放出墙位线并将线引至天花和侧墙，同时标出门和窗洞口的位置。1.1.2按设计制作墙垫。先对墙垫与地面接触的部位进行清理后涂刷界面处理剂，随后打素混凝土或钢筋混凝土，墙垫表面应平整，两侧应垂直。有防水要求的墙必须设制墙垫。1.2龙骨的安装
1.2.1分别在楼板和地板（垫）上固定横龙骨。可以采用射钉或膨胀螺栓等固定龙骨，两个固定点的间距<600、且距端头的距离<50。1.2.2隔墙四周固定的横（竖）龙骨的表面与基层连接处宜铺设密封材料，如橡胶条，玻璃棉垫等，保证墙体的隔声和保温效果。1.2.3竖龙骨的安装一般从墙的一端开始排列，当最后一根龙骨与墙柱或门窗的距离大于龙骨的设计间距时，应增加一根竖龙骨，且门窗口的竖龙骨安装按照设计要求排列。竖龙骨的长度按照天地龙骨的净高减去10为宜，以便上下各留5的伸缩缝隙。1.2.4竖龙骨截断时应保证冲孔的高度在同一-水平。1.2.5校正竖龙骨的垂直度，并按照设计要求和石膏板的允许误差调整龙骨的中心距，用拉铆钉或快装钳精确定位；也可以随一侧石膏板的安装同时进行，即根据石膏板的允许误差来局部调整龙骨位置。1.2.6控制缝的要求：沿隔墙长度方向每12000，或遇到建筑结构的伸缩缝时，应设置石膏板墙的伸缩缝。1.2.7当隔墙的高度超过一张石离板的板长时，应在两块板的横向接缝处增设横撑龙骨。一般有三种连接方式，（1）用拉铆钉将与竖龙骨间距等长的U型龙骨连接于竖向龙骨；（2）用卡托和角托将与竖龙骨间距等长的C型龙骨连接于竖向龙骨；（3）用拉铆钉将宽62×0.6平行接头连接于竖向龙骨。
1.2.8本图集中有或无通贯龙骨的体系均满足结构的要求。如采用有通贯龙骨体系，墙高低于3000安装一道，3000～5000时安装两道，5000以上安装3道，要求通贯龙骨开口向上，用支撑卡固定在竖龙骨开口处，卡紧牢固。
繁年固。
1.2.10竖龙骨的间距宜与石膏板的宽度相匹配，一般根据需要选用600、400、300卫生间和潮湿环境的隔墙龙骨间距宜选用300，石齊板宜横向铺设。
1.3门窗洞口的制作
1.3.1沿地横龙骨在门及落地窗洞口处断开。1.3.2在门、窗洞口两侧竖立附加竖龙骨；门、窗洞口上槿用横龙骨制作，开口向上。上槿与沿顶龙骨之间插入竖龙骨，其间距应比隔墙的其它竖龙骨加密（如门、窗较重或宽>1800还应采取加固措施）。用同样方法制作窗口下槿。
1.4附加设备和固定件
1.4.1根据设计要求，当隔墙上设置配电箱、消火栓、脸盆、水箱时，各种设备的固定连接件，均应按设计要求在安装骨架时预先将连接件与骨架连接牢固。对墙内和墙外的吊挂重物及附墙安装的扶杆等受力部件位置须加设龙骨作加强处理。
1.4.2隔墙上的管线也要求按照设计增加固定龙骨。当管线布置需要穿过龙骨时，龙骨要按照设计要求进行加强并增加连接件。1.5龙骨的中间验收
1.5.1隔墙龙骨安装完后，宜进行整体中间验收并作记录。(1）龙骨是否有扭曲变形；
(2）沿顶、沿地龙骨之间是否平行，是否有松动；(3）管线是否有凸出外露：
1.5.2检测项目、允许偏差及检验方法项次
龙骨间距
竖龙骨垂直度
整体平整度
允许偏差（mm）
检验方法
用钢直尺或卷尺
用线坠或带水平仪靠尺
用2m靠尺检查
附加设备，管道是否外露和固定目测和用2m靠尺检查隔墙施工说明
审核赵庆辉销庆辉校对魏月钢税问个设计孔庆国纪>记到图集号07CJ03-1
1.6安装-侧五膏板
1.6.1墙体的石裔板应从墙的一侧端头或门窗的位置开始，顺序安装。1.6.2相邻的两张石膏板应自然靠拢，避免强压就位（留缝应按照设计要求）：门窗口上角的纸面石膏板采用刀把形。（详见本图集第34页）1.6.3纸面石膏板一般均要求竖向铺设，长边（包封边）接缝应错落在竖龙骨的中心部位，同龙骨的重叠宽度应≥20。曲面墙纸面石膏板宜横向销设。
1.6.4石膏板的下端宜用顶板器抬起，与地面相距12，然后与龙骨用自攻螺钉固定，不得直接放置于地面上。1.6.5石膏板与墙、柱和顶板间要预留5的缝隙，以便进行防开裂密封处理。
1.6.6龙骨两侧的石膏板必须竖向错缝安装；同侧的内外两层石膏板也必须竖向错缝安装。当隔墙的高度大于石膏板的长度时，隔墙两侧的石膏板和同侧的内外两层石膏板的横向接缝也必须错缝安装。1.6.7石膏板用自攻枪和专用自攻螺丝固定。沿纸面石膏板周边螺钉间距200，中间部分螺钉间距≤300，螺钉与板边缘的距离应≥10距离切割过的板边应≥15。
1.6.8安装纸面在膏板时，应从板的中部向板的四边固定，不得多点同时作业。自攻钉头陷入石膏板纸面0.5～1为宜，但不得损坏纸面，暴露石膏。钉眼作防锈处理并用石膏腻子抹平。1.7管线、填充材料的安装
1.7.1安装完一侧石板后应进行隔墙内部各种管线的安装和验收。1.7.2保温或隔声材料宜采用岩棉、玻璃棉。1.7.3填充材料必须按照要求安装牢固、不得松脱下垂，尤其是竖龙骨槽内要堵塞密实。
1.7.4填充材料的厚度和密度按照隔声和耐火极限的设计要求确认：1.8安装另一侧在膏板
1.8.1另一侧石膏板封板前必须保证各种内藏管线和填充物都已安装完毕并交接验收。
1.8.2详细操作同本说明1.6。
1.9石青板隔墙的检测项允许偏差及检验方法项次
表面平整度
接缝高低差
立面垂直度
阴阳角方正
允许编差(mm)
检验方法
用2m靠尺和塞尺检查
用钢直尺和塞尺检查
用带水准仪靠尺和塞尺检查
用直角检测尺检查
1.10接缝处理（详见本图集第29、30、31页）1.10.1石膏板墙体安装14小时后方可进行嵌缝处理。1.10.2嵌缝前宜对石膏板表面进行必要的板缝清洁检查，缝内不应有污物。
1.10.3拌制嵌缝腻子，扫净缝中浮土，用小开刀将腻子嵌入缝内与板缝取平。
1.10.4待嵌缝腻子终凝后，在两块板的接缝处刮涂上不少于1厚的嵌缝腻子，将嵌缝带贴于接缝处，并用50宽的刮铲将嵌缝带压入嵌缝腻子内，使多余的腻子从嵌缝带两侧或孔中挤出。1.10.5待第一层腻子凝固但仍处于潮湿状态时，用100宽的刮铲再刮第二层腻子，将嵌缝带遮盖。待第二层腻子凝固后，再用150宽的刮铲刮第三层腻子，将纸面石膏板的楔形边填满找平，并使表面光滑。1.10.6待最后层完全干燥后（>12小时），将接缝处表面磨平。注意打磨时不要擦伤纸面。
1.10.7阴角作法。先将角缝用嵌缝石青填满，然后将嵌缝带向内折成90°贴于阴角处用抹灰刀压实；用阴角抹子在嵌缝带上抹-一薄层嵌缝石膏，宽度比嵌缝带两边各宽约50；待完全于燥后，用细砂纸或电动打磨器打磨平整。
1.10.8阳角作法。先将金属护角按所需长度切断，用小钉将其固定在石膏板阳角上，钉距≤200，如板边是契形边，要先刮平腻子，再上护角；在护角表面抹一层嵌缝石膏将金属护角完全埋入膏中，使其不外露，嵌缝宽度比护角两边各宽30；待完全干燥后（12小时），用细砂纸打磨平整。
隔墙施工说明
审核赵庆辉尽辉校对魏月钢税同确设计孔庆国孔讯料图集号
07CJ03-1
2穿孔石膏板吸声隔墙
2.1用穿孔石膏板作为隔墙主要是用于有吸声要求的墙体，2.2首先根据选用石膏板的规格确定需用龙骨的布置方式，采用压条和自攻螺钉安装均可，要求把每张穿孔石膏板的孔对齐施工。2.3如穿孔石膏板的表面需要涂装时，宜采用滚涂。以免漆料渗入孔洞粘在穿孔板背面的桑皮纸上，影响吸声效果。2.4隔墙内是否采用岩棉、玻璃棉应根据吸声要求确定，具体安装方法参考轻钢龙骨石膏板隔墙安装方法施工。3覆膜石膏板
3.1覆膜石膏板安装。
3.1.1压条法安装。
3.1.2连接件法安装。
3.1.3粘贴法安装。
3.2龙骨的安装参考轻钢龙骨石膏板隔墙安装方法施工。4贴面塔U型固定夹系统
4.1墙体定位
4.1.1按照设计要求，在地面及天花上弹线，标出天地龙骨的位置，4.1.2弹线在需要安装贴面墙的位置上，标出竖龙骨及门窗位置。4.2龙骨安装
4.2.1用膨胀螺栓、射钉等锚固件在地面和天花上固定天地龙骨。相邻固定点间距≤600。
4.2.2在墙面上以600（或300、400）间距弹出垂直线以确定U型固定夹竖向位置，并以600（或300、400）垂直间距固定U型固定夹。4.2.3覆面龙骨长度一般比隔墙净高短10。4.2.4将覆面龙骨的两端插入沿顶、沿地龙骨内，并以U型固定夹上的参考线为准，安装固定覆面龙骨。4.3其他参照轻钢龙骨石膏板隔墙安装方法施工。5贴面墙粘贴法系统
5.1施工条件
5.1.1新砌墙体必须达到正常干燥后才能贴板，水分和湿度过大的墙面不宜采用该系统。
5.1。2高温墙面不宜采用该系统。5.1.3墙高超过3000的墙面不宜采用该系统。5.1.4墙面灰尘，油污要清理于净方可施工。5.1.5对较大凹凸墙面，宜采用垫块或石膏板垫条。5.2墙体定位
按照设计，在地板及天花上弹线确定贴面墙位置，上下两端预留通气缝，并标出门窗洞位置尺寸。5.3粘团右膏施工要求
5.3.1在竖向墙体上用抹刀将石膏粘团涂在墙面上，石膏粘团直径不<50，厚度≥10（按设计要求），5.3.2石膏粘团横向间距应400、坚向间距应450，石膏粘团距石膏板端头的上下间距为100。5.3.3每次涂石膏粘团时，仅粘贴-一块石膏板所需的石膏粘团。5.4石膏板安装
5.4.1石板的上下均要预留12通气间隙，以保证石育板与墙体间有适当的通风。
5.4.2根据墙体的高度和预留的通风间隙确定石膏板的长度，进行切割。
5.4.3石膏板应从墙的一端开始，顺序安装。将石膏板背面紧压于石膏粘团上，使用预板器将石青板顶起，上口留有通风孔。在移走顶板器前在板下口垫小块石膏板以保持固定。5.4.4使用直边靠尺和橡皮锤以地板、天花参照线为准，敲击石膏板表面，使石膏板安装到位。5.4.5相邻两张石膏板自然靠拢www.bzxz.net
5.5其它参考轻钢龙骨石膏板隔墙安装方法施工。隔墙施工说明
审核赵庆辉忘辉校对魏月钢税同个设计孔庆国乳图集号
07CJ03-1
