【05G511】 梯形钢屋架

批准部门：中华人民共和国建设部
主编单位：北方交通大学勘察设计研究院、中国建筑标准设计研究院
实行日期：2005年6月
批准文号：建质[2005]71号
统一编号：GJBT-827
图集号：05G511

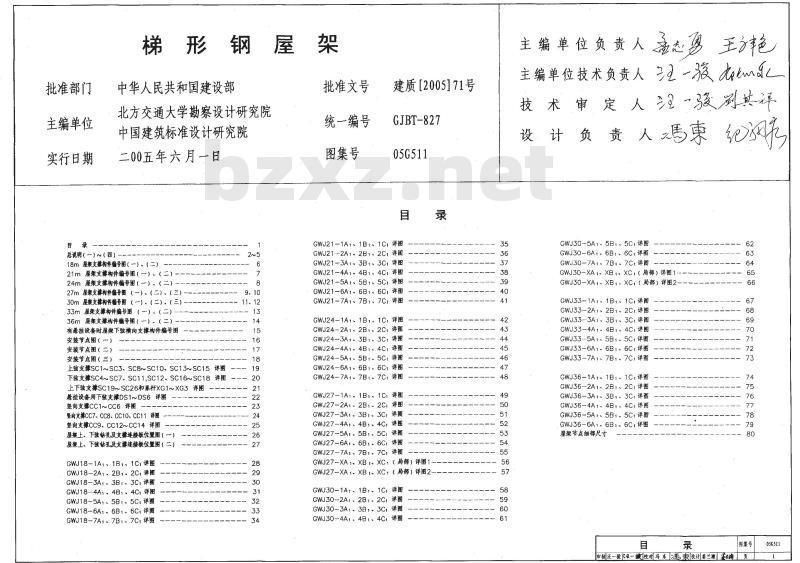

目录：

一、屋架支撑构件编号图
18m屋架支撑构件编号图（一）、（二）
21m屋架支撑构件编号图（一）、（二）
24m屋架支撑构件编号图（一）、（二）
27m屋架支撑构件编号图（一）、（二）、（三）
30m屋架支撑构件编号图（一）、（二）、（三）
33m屋架支撑构件编号图（一）、（二）
36m屋架支撑构件编号图（一）、（二）

二、安装节点图及支撑详图
安装节点图（一）、（二）、（三）
支撑详图：
- 上弦支撑 SC1~SC3, SC8~SC10, SC13~SC15 详图
- 下弦支撑 SC4~SC7, SC11, SC12, SC16~SC18 详图
- 上下弦支撑 SC19~SC26 和系杆 XG1~XG3 详图
- 悬挂设备用下弦支撑 DS1~DS6 详图
- 竖向支撑 CC1~CC6 详图
- 竖向支撑 CC7, CC8, CC10, CC11 详图
- 竖向支撑 CC9, CC12~CC14 详图

三、屋架上、下弦钻孔及支撑连接板位置图
屋架上、下弦钻孔及支撑连接板位置图（一）、（二）

四、构件详图
GWJ18系列：GWJ18-1A1~1C1, GWJ18-2A1~2C1, GWJ18-3A1~3C1, GWJ18-4A1~4C, GWJ18-5A1~5C1, GWJ18-6A1~6C1, GWJ18-7A1~7C1 详图
GWJ21系列：GWJ21-1A1~1C, GWJ21-2A1~2C, GWJ21-3A1~3C1, GWJ21-4A1~4C1, GWJ21-5A1~5C1, GWJ21-6A1~6C1, GWJ21-7A1~7C 详图
GWJ24系列：GWJ24-1A1~1C, GWJ24-2A1~2C1, GWJ24-3A1~3C1, GWJ24-4A1~4C, GWJ24-5A1~5C1, GWJ24-6A1~6C1, GWJ24-7A1~7C1 详图
GWJ27系列：GWJ27-1A1~1C1, GWJ27-2A1~2C, GWJ27-3A1~3C, GWJ27-4A1~4C, GWJ27-5A1~5C, GWJ27-6A1~6C1, GWJ27-7A1~7C, GWJ27-XA1~XC (局部) 详图1, GWJ27-XA1~XC1 (局部) 详图2
GWJ30系列：GWJ30-1A1~1C, GWJ30-2A1~2C, GWJ30-3A1~3C1, GWJ30-4A1~4C1, GWJ30-5A1~5C, GWJ30-6A1~6C1, GWJ30-7A1~7C, GWJ30-XA1~XC1 (局部) 详图1, GWJ30-XA1~XC (局部) 详图2
GWJ33系列：GWJ33-1A1~1C1, GWJ33-2A1~2C, GWJ33-3A1~3C1, GWJ33-4A1~4C, GWJ33-5A1~5C1, GWJ33-6A1~6C1, GWJ33-7A1~7C1 详图
GWJ36系列：GWJ36-1A1~1C1, GWJ36-2A1~2C1, GWJ36-3A1~3C1, GWJ36-4A1~4C1, GWJ36-5A1~5C1, GWJ36-6A1~6C 详图

五、屋架节点细部尺寸

人员信息：
主编单位负责人：王方艳
技术负责人：[待核实]
技术审定人：刘其祥等
设计负责人：[待核实]
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
