【苏J05-2006】 楼梯

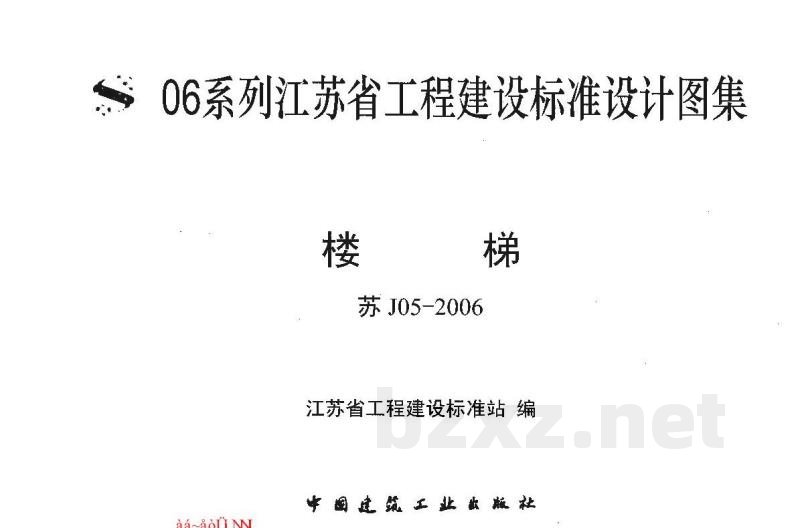

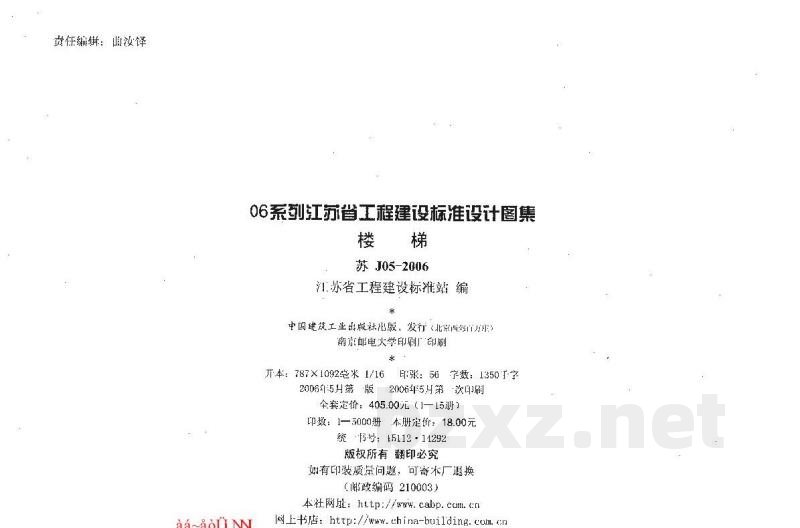

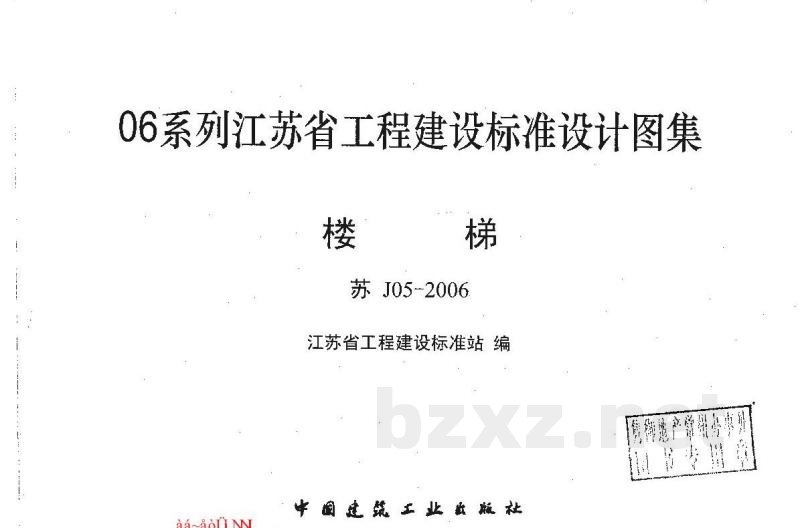

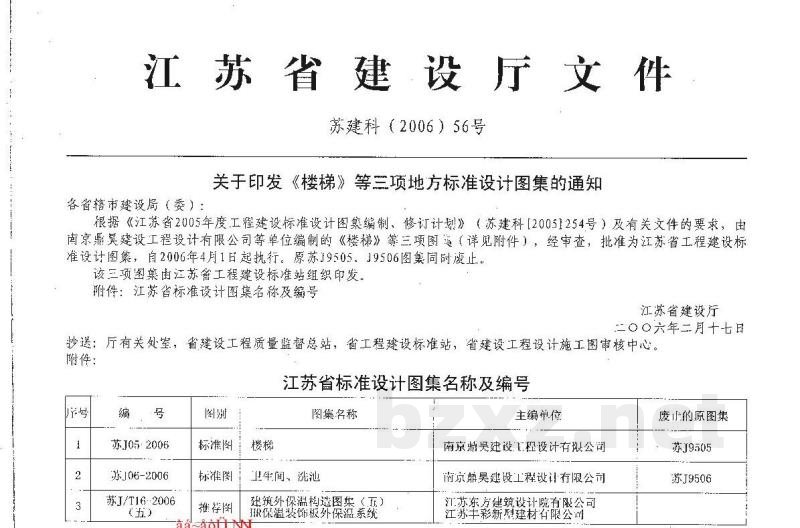

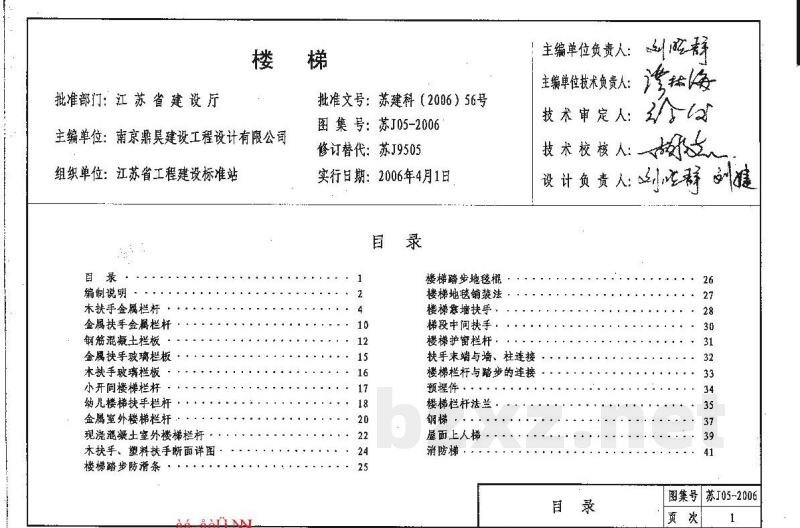

06系列江苏省工程建设标准设计图集楼 梯 苏J05-2006 江苏省工程建设标准站编 中国建筑工业款版社 aa~aou 06系列江苏省工程建设标准设计图集楼 梯 苏J05-2006 江苏省工程建设标准站编 同专服商 aa~aou 中国建筑工业教瓶社 贡任编：汝译 06系到江苏省程建设标准设计图集楼梯 苏J05-2006 江苏省工程建设标雅站编 * 中国建筑工业出版社出版，发行《北京西岔门万理）南京邮电大学印刷广印刷 * 开本：787×1092毫米1/16印张：56字数：1350T字2006年5H第版 2006年5H第次印履 全套定价：405.00元（1—15洲）印数：1一5000册本册定价：18.00元统 号：15112·11292 版权所有翻印必究 妞有印装质量问题，可寄不厂遇换（郎政编码210003） 本社网址：http：//aa~aou 网上书店：江苏省建设厅文件 苏建科（2006）56号 关于印发《楼梯》等三项地方标准设计图集的通知各省辖市建设局（委）： 根据《江苏省2005年度工程建设标准设计图集编制、修订计划》（苏建科[20051254号）及有关文件的要求，由南京鼎昊建设工程设计有限公司等单位编制的《梯》等三项图离（详见附件），经审查，批准为江苏省工程建设标准设计图集，自2006年4月1百起执行。原苏J9505，39506图集同时废止。该三项图集由江苏管工程建设标准站组织印发。附件：江苏省标准设计图集名称及编号江苏省建设厅 二〇〇六年二月十七日， 抄送：厅有关处室，省建设工程质量监督总站，省工程建设标准站，省建设工程设计施工图审核中心。附件： 江苏省标准设计图集名称及编号e 2 编 号 苏J05·2006 苏J06-2006 苏J/T16-2006 (五) 图别 标准率 楼梯 标准阁 推图 阁集名称 卫牛间、洗池 建筑外保温构造图（市） 报温装饰板外保流系统 aa-aou 主编单位 南京鼎吴建设程设计有限公司 南京鼎昊建设工程设训有限公司江苏东方建筑设计院有限公司 江苏丰彩新型建材有限公司 废小的原图集 苏J9505 苏J9506 批准部门：江苏省建设厅 楼梯 批准文号：苏建科（2006）56号主编单位：南京鼎昊建设工程设计有限公司组织单位：江苏省工程建设标准站录 编制说明 木扶手金属栏杆 金属扶手金属栏杆 钢筋混凝土栏板 金属扶手玻璃栏板 木扶手玻璃栏板 小开间楼梯栏杆 儿楼梯扶手栏杆 金属室外楼梯栏杆 现浇混凝土案外楼梯栏杆 本扶手、塑料扶手断面详图 楼梯踏步防滑条 aa aouNNL 图集号：苏J05-2006 修订替代：苏J9505 实行日期：2006年4月1日 目录 1 2 4 10 12 15 16 17 18 20 22 24 25 楼梯踏步地较棍 楼梯地毯铺装法 楼梯靠墙扶手， 梯段中间扶手 楼梯护窗栏杆： 扶手末端与墙、柱连接 楼梯栏杆与踏步的连接 埋件， 楼梯栏杆法兰 钢梯 屋面上人梯 消防梯， 主编单位负责人： 主编单位技术负责人： 技术审定人： 技术校核人： 吃群 拾隆 a 设计负责人：群 26 27 28 30 31 32 33 34 35 37 39 41 目录 图集号 苏J05-2006 页欢 1 编制说明 一、本图集内容包括室内外楼梯，屋顶上人梯和消防梯等，适月于一般居住建筑、公共建筑，条件相当的工业建筑也可选用，二、本图集是在原《江苏省建筑配件通用图集》苏J9505的基础上，参中国建筑标准设计研究院《楼梯建筑构造》99SJ403制。 三、本图集不涉及楼梯平百设计、表面饰物和加工三艺以及色彩选用等方面，上述各项均按具体工程要求由单体设计决定。四、关于扶手高度 1.室内楼梯铁手高度H，自踏步前缘线量起不宜小于0.90m靠梯井一侧水平扶手长度超过0.50m时，其高度不应于1.05m. 2.室外楼梯扶手高度不应小于1.10m。3.有特殊功能的建筑楼梯扶手高度按相关设计规范要求准确选用。 五、关于楼梯宽度 1.楼梯净宽指墙面至扶手中心之间的水平距离。aa-aouNN 2.梯段净宽除应附合防火规范的规定外，一般按每股人流为0.55m+(0~0.15)m的人流股数确定，并不应少于两股人流。(0~0.15)m为人流行进中的人体摆幅，人流众多的场所应取上限值。 3.住宅楼梯净宽不应小于1.10m。六层及六层以下住宅，一边设有栏杆的梯段净宽不应小于1.00m。4.楼梯平台净宽不应小于梯段净宽，且不得小于1:20m，当有运大型物件需要时应适量加宽。六，每个梯段的踏步不应超过18级，亦不应少于3级。七，楼梯平台上部及下部过道处净高不放小于2m，梯段争高不宜小于2.20m。 八，楼梯至少应于一侧设置扶手，楼梯净宽达三股人流时应于两侧设扶手，达四股人流时宜加设中间扶手。九、有儿童经常使用的楼梯，梯井净宽大0.20m时，必须采取安全措施：栏杆应采用不易攀登的构造，垂直栏杆件间的争距不应大于0.11m。 编制说明 图集号：苏J05-2006 页欢 2
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
