【03S407-1】 建筑给水金属管道安装－铜管

baa~aoliKAca
建筑给水金属管道安装一铜管
批准部门
主编单位
实行日期
中华人民共和国建设部
同济大学建筑设计研究院
二00三年五月一日
总说明
无缝紫铜管管道
塑覆无缝紫铜管管道
承插式钎焊管道安装
卡套式管道安装
压接式管道安装
螺纹连接管道安装
沟槽式管道安装
活套法兰式管道安装
水龙头、角阀，自闭式冲洗阀安装分户水表安装（一）
批准文号
统一编号
图集号
建质[2003]74号
GJBT-631
03S407-1
主编单位负责人健
主编单位技术负责人问课饨
吴族东
技术审定人，
设计负责人误
分户水表安装（二）
嵌墙式分户水表安装
管道穿墙体、池壁安装
管道穿楼板、屋面安装
活动支架配件·
固定支架安装（—）·
固定支架安装（二）·
固定支架安装（三）·
管道自然补偿安装
铜质波纹伸缩节安装
申核英孩校对A送生设计工慧
[图集号03S407-1

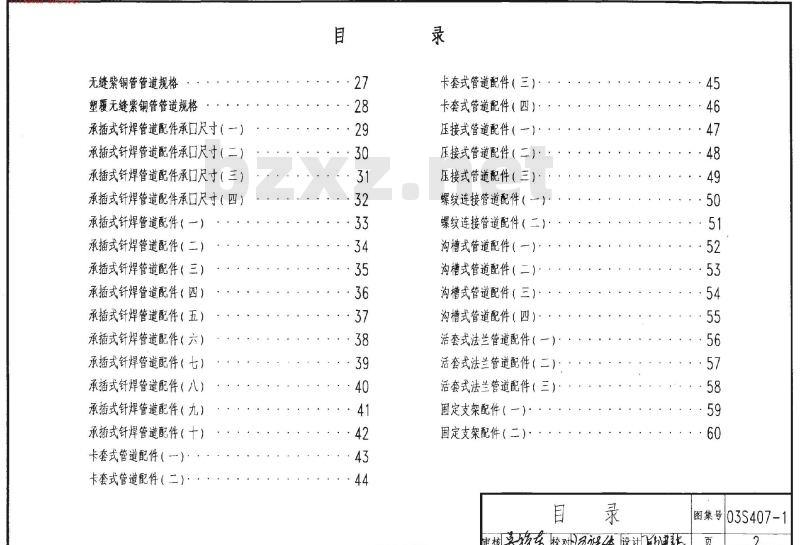

无缝紫铜管管道规格
塑覆无缝紫铜管管道规格
承插式针焊管道配件承口尺寸（一）承插式针焊管道配件承口尺寸（二）承插式钎焊管道配件承口尺寸（三）承插式针钎焊管道配件承口尺寸（四）承插式钎焊管道配件（一）
承插式钎焊管道配件（二）
承插式钎焊管道配件（三）
承插式钎焊管道配件（四）
承插式钎焊管道配件（五）
承插式钎焊管道配件（六）
承插式钎焊管道配件（七）
承插式针焊管道配件（八）
承插式钎焊管道配件（九）
承插式钎焊管道配件（十）
卡套式管道配件（一）·
卡套式管道配件（二）·
卡套式管道配件（三）·
卡套式管道配件（四）··
压接式管道配件（一）··
压接式管道配件（二）·
压接式管道配件（三）：
螺纹连接管道配件（）·
螺纹连接管道配件（二）·：
沟槽式管道配件（一），
沟槽式管道配件（二）··
沟槽式管道配件（三）·
沟槽式管道配件（四）··
活套式法兰管道配件（一）
活套式法兰管道配件（二）
活套式法兰管道配件（三）
固定支架配件（一）·
固定支架配件（二）·
申核更孩东校对）误体设计建死45
图集号|03S407-1
GoLLkAca
Kaoaa~aoulkAca
总说明
本图集根据建设部建设[20011169号《关于印发2001年下半年国家1.
建筑标准设计编制工作计划》的通知编制。本图集为03S407-1《建筑给水金属管道安装-铜管》，是建筑给水金属管道第一分册2.
本图集主要按以下现行的设计规范、技术规程、标准进行编制。《建筑给水排水设计规范》
GB50015-2003
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《无缝铜水管和铜气管》
《铜管接头》
GB/T 18033-2000
GB/T 11618-1999
《55°密封管螺纹第一部分：圆柱内螺纹与圆锥外螺纹》GB/T 7306. 1-2000
《55”密封管螺纹第二部分：圆锥内螺纹与圆锥外螺纹》GB/T 7306. 2-2000
《塑覆铜管》
《建筑用铜管管件（承插式）》《沟槽式管接头》
YS/T 451-2002
CJ/T 117-2000
CJ/T 156-2001
本图集适用于新建、改建、扩建的民用与工业建筑给水系统。管材公称压力有1.OMPa和1.6MPa二档。管材与管件的公称通径DN6～DN200。
管材选择
建筑给水铜管均为无缝紫锯管，采用食品级无氧铜铸锭（纯度不小于99.97%），经挤压成型，拉轧成材。4.2
建筑给水铜管优先采用TP2牌号的铜管。TP。与T，牌号的区别在于含磷及低的含氧量，TP2材质可提高镀管连接处的耐腐蚀性能和接口强度。
4.3建筑给水铜管的硬度分硬态、半硬态、软态三种，铜管的壁厚与硬度状态和工作压力有关，壁厚越大，硬度越高，承压越大。4.3.1建筑给水铜管宜采用硬态铜管，代号为\Y”。指硬度大于100(HV/5）的铜管。
4.3.2公称通径小于等于25m时，可采用半硬态铜管，代号为“Y2\。指硬度介于75～100（HV/5）的铜管。半硬态铜管适用于管配件加工。
铜管具有致密性强（为钢管的1，15倍），电化学性能稳定（仅次于金、银），耐腐蚀、耐高温（205℃）、耐低温（一196℃）及耐压。可经久耐用，可再生利用。其线膨胀系数为0.0176mm/m·k在相同温度下，比钢管大1.5倍，比PP-R塑料管低10倍，作热水干管使用时，要有防热胀冷缩的技术措施。4.5铜管是发声性能强、声绝缘性能差的材料，为解决固体传导噪声，应严格控制水流速度，管径大于等于DN25时，宜采用1.0～1.2m/s，管径小于等于DN25时，宜采用0.6～0.8m/s。4.6为防损伤，防结露，防噪音，减少热损耗，室内管道宜选用塑覆铜管。
总说明
图集号
申核失技子校对问课化设计下建柜黄
iKaoaa~aouKAca
03S407-1
TrKaoaa-aou kAca
r Kaoaa~aotu KAca

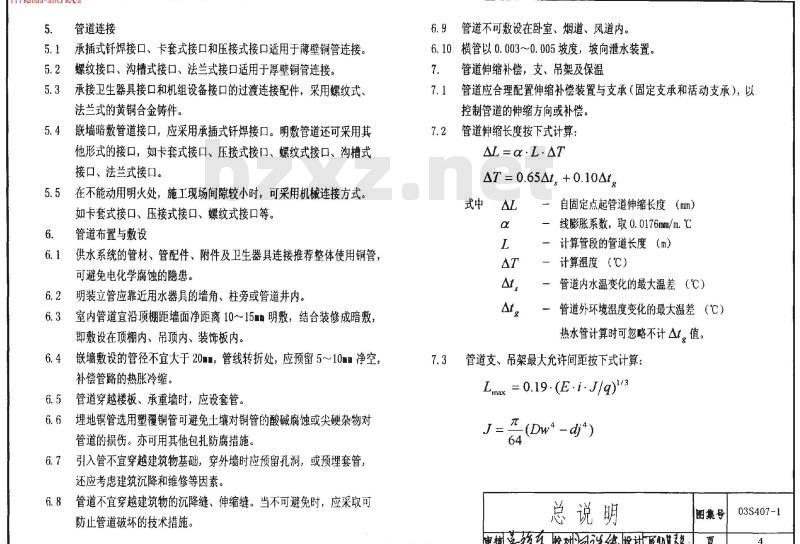

管道连接
5.1承插式针焊接口、卡套式接口和压接式接口适用于薄壁铜管连接。5.2螺纹接口、沟槽式接口、法兰式接口适用于厚壁铜管连接。5.3承接卫生器具接口和机组设备接口的过渡连接配件，采用螺纹式、法兰式的黄铜合金铸件。
5.4嵌墙暗敷管道接口，应采用承插式钎焊接口。明敷管道还可采用其他形式的接口，如卡套式接口、压接式接口、螺纹式接口、沟槽式接口、法兰式接口。
5.5在不能动用明火处，施工现场间隙较小时，可采用机械连接方式。如卡套式接口、压接式接口、螺纹式接口等。管道布置与敷设
供水系统的管材、管配件、附件及卫生器具连接推荐整体使用铜管，6.11
可避免电化学腐蚀的隐患。
明装立管应靠近用水器具的墙角、柱旁或管道井内。6.21
6.3室内管道宜沿项棚距墙面净距离10～15明敷，结合装修成暗敷，即敷设在顶棚内、吊顶内、装饰板内。嵌墙敷设的管径不宜大于20，管线转折处，应预留5～10净空6.4
补偿管路的热胀冷缩。
管道穿越楼板、承重墙时，应设套管。6.5
6.6埋地铜管选用塑覆铜管可避免土壤对铜管的酸碱腐蚀或尖硬杂物对管道的损伤。亦可用其他包扎防腐措施。引入管不宜穿越建筑物基础，穿外墙时应预留孔洞，或预埋套管6.74
还应考虑建筑沉降和维修等因素。6.8管道不宜穿越建筑物的沉降缝、伸缩缝。当不可避免时，应采取可防止管道破坏的技术措施，
6.9管道不可数设在卧室、烟道、风道内。6.10横管以0.003～0.005坡度，坡向泄水装置。7．管道伸缩补偿，支、吊架及保温7.1管道应合理配置伸缩补偿装置与支承（固定支承和活动支承），以控制管道的伸缩方向或补偿。
7.2管道伸缩长度按下式计算：
AL =&- L: AT
AT=0.65At+0.10At
自固定点起管道伸缩长度（mm）！
一线膨胀系数，取0.0176mm/m。℃一计算管段的管道长度（m）bzxZ.net
一计算温度（℃）
一管道内水温变化的最大温差（℃）一管道外环境温度变化的最大温差（℃）热水管计算时可忽略不计△t。值。7.3管道支、吊架最大允许间距按下式计算：Lmax = 0.19.(E.i.J/g)1/3
J=\(Dw4-dj*)
总说明
图集号
申核英核东胶对送他设计心建页03S407-1
Tr Kaoaa-aoti kAca

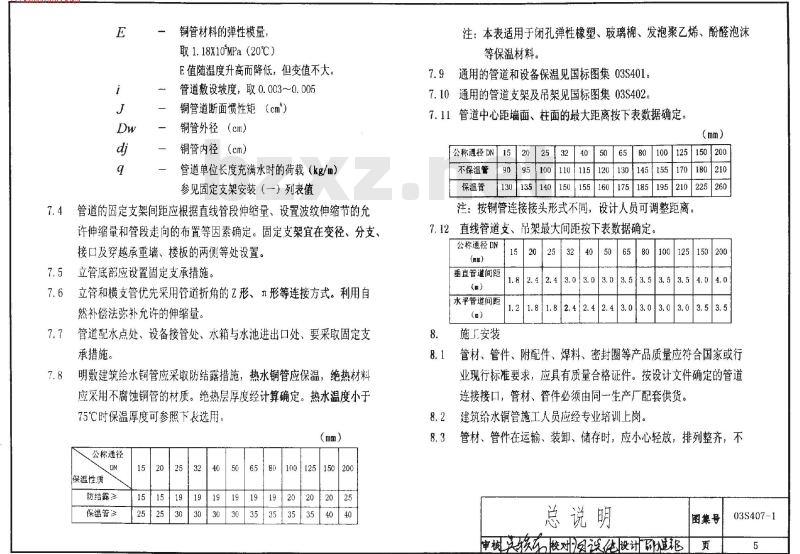

铜管材料的弹性模量
取1.18X10°MPa（20℃）
E值随温度升高而降低，但变值不大，管道敷设坡度，取0.003～0.005铜管道断面惯性矩（cm）
铜管外径（cm）
铜管内径（cm）
管道单位长度充满水时的荷载（kg/n）参见固定支架安装（一）列表值7.4
管道的固定支架间距应根据直线管段伸缩量、设置波纹伸缩节的允许伸缩量和管段走向的布置等因素确定。固定支架宜在变径、分支、接口及穿越承重墙、楼板的两侧等处设置。7.5
立管底部应设置固定支承措施。7.6立管和横支管优先采用管道折角的Z形、π形等连接方式。利用自然补偿法弥补允许的伸缩量。
管道配水点处、设备接管处、水箱与水池进出口处、要采取固定支承措施。
明敷建筑给水铜管应采取防结露措施，热水铜管应保温，绝热材料应采用不腐蚀铜管的材质。绝热层厚度经计算确定。热水温度小于75℃时保温厚度可参照下表选用：(mm）
公称通径
保温性质
防结露》
保温管》
100125
注：本表适用于闭孔弹性橡塑、玻璃棉、发泡聚乙烯、酚醛泡沫等保温材料。
7.9通用的管道和设备保温见国标图集03S401。7.10通用的管道支架及吊架见国标图集03S4027.11管道中心距墙面、柱面的最大距离按下表数据确定，(mm）
公称通径 DN
不保温管
保温管
140150
120130
160175
125150200
145155
210225
185195
注：按铜管连接接头形式不同，设计人员可调整距离。7.12直线管道支、吊架最大间距按下表数据确定公称通径DN
垂直管道间距
水平管道间距
施工安装
1.82.42.4
150200
1.21.81.82.42.42.43.03.03.03.03.53.5
管材、管件、附配件、焊料、密封圈等产品质量应符合国家或行业现行标准要求，应具有质量合格证件。按设计文件确定的管道连接接口，管材、管件必须由同一生产厂配套供货8.2
建筑给水铜管施工人员应经专业培训上岗。管材、管件在运输、装卸、储存时，应小心轻放，排列整齐，不8.3
总说明
图集号
Trkaoaa-aou KAca
审核预校对贝设体设计现
03S407-1
niKaoaa-aouKAca
rrKkaoaa-aou KAce
得受尖锐物品碰撞，不得抛、摔、拖、压，施工时清理现场，防止与有腐蚀的介质和污物相接触，管材、管件内外污垢应清理干净才可供工程使用。
8.4根据设计图纸，现场实测配管长度，下料应精确，切割可用旋转式切割器或每厘米不少于13齿的细齿锯，或电锯垂直切割，切割后用钢链修平，去除管口内外毛刺并以专用工具装圆。钢管管道的连接方式不同，有不同的安装程序和操作要求，详见各8.5
连接接口的安装图。
8.6安装前对管材、管件的配合公差按供货商提供的企业标准（不得低于现行国家或行业标准）作复查，有明显伤痕的管材、管件不得使用。管口变形以专用工具整圆，弯曲管道调直后不应出现凹陷现象。8.7管道穿越墙壁、楼板或嵌墙暗敷时，须配合土建留洞、预埋套管、留槽或开凿墙槽。
8.7.1予留孔洞尺寸宜较管外径大40～160m。8.7.2嵌墙暗管墙槽尺寸的宽度可为管道外径加50，深度为管道外径加15~30。
8.7.3架空管管道项上部的净高不宜小于200m。8.7.4予埋套管宜伸出墙、板面100。套管管径应大1～2号。8.8管道穿过地下室或地下构筑物外墙时，应予埋防水套管，且做好防水措施。
8.9管道与铜质水嘴、角阀、球阀、水表等附件螺纹连接处，应采用铜合金支承配件，该支承配件附有与墙面固定的支承。9.试压及验收
9.1管道验收时应检查选材是否符合设计文件；管道活动及固定支架是否合理、牢固；金属套管、波纹伸缩节、铜合金支承配件等设置是否到位、正确。
9.2冷水管道试验压力为管道系统工作压力的1.5倍，但不得小于0.6Mpa。热水管道试验压力为管道系统顶点的工作压力加0.1Mpa，但不得小于0.3Mpa。升压时间不应小于10min；升至试验压力后，观察各接点部位，不应出现渗、漏水现象，并且10in内压力降不得超过0.02HPa。
9.3通水能力检验可根据管道布置，分层，分段进行。9.4管道系统应清洗，清洗后各类阀门、滤网、仪表等的启闭必须灵活，可控制。
本图集参编单位
国际铜业协会（中国）
澳大利亚南方阳光国际有限公司中国海亮集团有限公司
上海三净塑复铜管有限公司
天力管件有限公司
上海宝洋塑业有限公司
彬记建材《上海》有限公司
总说明
审核英救东校对回认体设计建
-aou KAc
图集号
03S407-1
-aoU KAc
r Kaoaa~aoti kAca
公称通径铜管外径
建筑给水紫铜管道管材规格表
壁厚 T mm
1.本表摘自国标GB/T18033-2000.2.管材的壁厚允许偏差士10%
理论重量kg/m
3.管长3000mm或5800mm.
4，平均外径是指任意截面上最大外径知最小外径的平均值。5.工程中无缝紫铜管的规格尺寸见27页。6.工程中承插式针焊管道配件承门的规格尺寸见29~32页，7.工程中承插式钎焊管道的规格尺寸见33~42页。C
平均外径允许偏差
普通级
商精级
irKaoaa~aoukAca
铜管剖面图
管材的牌号及化学成份
杂质成份%
主成份%
≥99.9010.015~0.040
注：杂质成份中S、Bi.Sb.As、Fe、Ni.Pb,Sn、Zn的微含量二种牌号相同。
无缝紫铜管管道
图集号
审核核幻校对送体设计杨接理
035407-1
iiKaoaa~aouKAc
齿条型塑覆铜管剖面图
阻燃聚乙烯
齿型塑料体
（梯形、三角形或矩形）
隔气层
1.无缝铜管的导热系数入=383.8W/mc.a
阻燃聚乙烯
闭孔发泡体
闭孔发泡型塑覆铜管部面图
齿条型塑覆铜管的导热系数入≤0.184~0.25W/mc.闭孔发泡型塑覆铜管的导热系数入为0.04~0.05W/mc，橡塑型铜管的导热系数入=0.042W/mc.2.覆塑铜管可防结露，防热损失，对无缝铜管起保护作用。是否还要做绝热层保温，可经计算确定，3.齿条型覆塑铜管，应齿孔清晰，孔与孔不能相穿。D
4.铜管与阻燃塑料的横截面中心距（同心度），对齿条型不得相差0.2mm，对闭孔发泡型不得相差0.3mm.5.覆塑铜管的表面层，不得有划伤痕迹，不得有色差、色斑、混色和凹凸等缺陷现象。冷热水管以不同的额色表示。6.覆塑铜管作钎焊式接口或卡套式接口安装。橡塑管道也可作钎焊式接口安装，各种尺寸详见28页。W
橡塑层
橡塑型铜管剖面图
塑覆无缝紫铜管管道
图集号
审核英核有校对因识化设构司
03S407-1
BauKAea
r Kaoaa-aou KAca
铜管配件
管材与管材连接
铜管配件
管材与管配件连接
铜承内螺纹三通接头
外螺纹
肉螺纹
管配件与卫生器具附件连接
铜质水龙头
外螺纹
1.承插式钎焊接口安装的管道，是利用承插结合部缝隙间的毛细现象，使熔化后的液态钎料渗入，将接口钎焊成整体，属不可拆卸连接，严密性好，管道可暗敷亦可明敷，适用于可使用明火的场所；2.管材与管件的装配间隙应控制在0.05~0.12mm范围内；3.钎焊前，用细砂纸或钢毛刷或含其他磨料的布砂纸擦磨被钎焊的铜管和管件的焊接面，去除氧化层，油污用汽油或有机溶剂繁洗干争：
4.铜管硬钎焊连接TP2牌号的铜管应选用含有脱氧元素的钎料（无银的铜磷钎料），T2牌号的铜管应选用含有脱氧元素的含低镊2%～5%的钎料（低银的铜磷钎料）：5.铜管软钎焊连接，适用于公称直径25mm以下的半硬态铜管道的连接，采用无铅锡基钎料和不含氮的钮剂，一毅讲，软钎焊接头的抗拉强度比硬钎焊接头的抗拉强度低60%；6.铜管和铜合金管件或铜合金管件和铜合金管件之间针焊时，应在铜合金管件针焊处使用针剂、并在钎焊完成后，清除管道外璧的残余溶剂：7，钎焊连接啦，焊枪应根据管径大小选质得当，连接处的承口及焊条应加热均匀，钎焊时不得出现过热现象钎料渗满焊缝后应立即停止如热，并保持静止自然冷却【钎焊料熔点<450“℃为软钎焊，>450‘c为硬舒焊）：8.塑覆管钎焊时应剥离长度不小于200mm的覆塑层，并在两端缠绕煜布，钎焊完成后复原覆塑层：9.钎焊后必须用压力水冲洗管道内璧，清除残余熔渣，防止堵塞：10.工程中承插式钎焊管道配件承口的规格尺寸见29~32页、11.工程中承插式钎焊管道的规格尺寸见33～42页。承插式钎焊管道安装
iKaoaa-aou KAca
审核莫孩东校对问认体设计药
图集号
03S407-1
Ti Kaoaa-aou KAca
aotKAca
紫鋼管
钢管接
铜距环
紫铜管
卡套式管道安装
（铜管－铜管）
公称通径
铜管外径
配件承口内径D
最大Max
铜质水龙头
外螺纹
内螺纹
承口端
外螺纹
聚四氟乙烯带生料带
卡套式管道安装
（铜管一卫生器具）
锅管壁厚
最小Min
插入深度
1适用于管径DN50以下半硬态紫铜管道的连接2.紫铜管道与紫铜管道连接：
把管件的螺母套在铜管管材外壁，再套入鼓形铜箍，然后把管子插入铜管接头止管缘，回抽1～2mm热膨胀空隙或管头部带上1~2圈聚四氟乙烯带，注意铜管一定要垂直于管件底平面。用手和一个扳手紧螺每直到镶箍夹紧管子，当用手无法再将管套上的螺帽转动时，再用两个大扳手将螺帽拧紧三分之一到三分之二圈，铜箍咬入管子并使管子微小变形
3紫铜管道与卫生器具接口，设备接口的连接，按管道布置与接口附件是内螺纹还是外螺纹。选择承接螺纹连接的管配件安装时、对承接接口的内螺纹或外螺纹部位，应顺螺纹旋向缠绕聚四氟乙烯生料带。以后的施工方法同管道连接，
4.安装完毕通水试压，检查各接点，若有些滴水，再用板手略拧紧些就可以解决。通水一昼夜无渗漏，才可做水压试验。5.铜箍属一次性使用件。
6.卡套式连接件不宜暗埋。
7.管材、壁厚按GB/T18033-2000标准选用。8.本表根据上海三净塑复钢管有限公司、上海宝洋塑业有限公司和澳大利亚南方阳光国际有限公司提供的资料编制。9.卡套式管道配件见43~46页。
卡套式管道安装
审核率核车校对回说设计表
图集号
03S407-1
i Kaoaa-aol kAca
墙面处安装
公称通径
铜管外径
最小安装间篷
公称通径
、铜管
墙角处安装
铜管外径
最小安装间距
1.铜管用专用工具切割，切割后应去塗管口内外毛刺并整圆，承口端部不得使用任何润滑剂：2.压接式管道的端部U型槽内装有“O“型密封圈，安装时将同规格的铜管管材插入管件中采用专用工具压接钳或压接枪，通过压接工具产生恒定的压力，使管件和管材的外形微变形压接成六角形，同时使”O”型密封圈产生压缩形变，连接处结合牢固、强度可靠、密封效果好。3.密封材料”0“型橡胶圈，合成橡胶耐老化，符合卫生标准。4.接头处册需焊接。无明火操作，但拆卸后不得重复使用5，压接式接口和专用二具、均由澳大利立南方阳光国际有限公司提供的资料编制。6.TP2管材为EN1057标准，压接式管道配件见47～49页75
TiKaoaa-aou KAca
压接式管件
公称通径
密封圈
铜管管材
压接式管件安装
压接式管道基本尺寸
铜管外径
承口内径D
54.230/54.097
压接式接口技术要求
1,压缩强度试验最小25bar
承口深度Lo
2.压缩冲击试验在室温和95c下承受1~5bar压力，10.000次，3.热冲击试验在20c和95℃下10bar压力15分钟或管子2N/mm预负载力，二者择-，10.000次
Z.真空试验
5.振动试验
负0.8bar
20HZ振动频率和15bar水压负载下反复1.000.000次压接式管道安装
审核族与校对间该逐设计场
03S407-1
ffr Kaoaa-aou KAca
铜管钎焊
铜平肩铜螺母密封垫片
承口外螺纹活接头，
Rc(或Rp)
卫生器具、设备
(R2（或R1)
用活接头接设备配件
接口等配件
90°承口内螺纹弯头
钎焊铜管
卫生器具、设备
接口等配件或铜管
用90°弯头接卫生器具
双内螺纹接头
铜管与铜管连接
螺纹连接铜管管材外形尺寸系列公称通径
1螺纹接口利用牙型角为55°螺纹密封的管螺纹通过螺纹副本身具有自密封性的连接方式2将厚壁铜管端部加工成外螺纹，其管配件为双内螺纹：用于铜管与铜管的连接：当铜管配件为内螺纹时，用于铜管管道与卫生器具，设备接口等配件的连接，其连接方式有二种形式：一是圆锥外螺纹（R2）与圆锥内螺线(Rc）连接；一是圆锥外螺纹（R1）与圆柱内螺纹（Rp）连接。3连接时，在螺纹副内添加合适的密封介质（如在外螺纹表面，顾螺纹旋转方向绕聚四氟乙烯带），借助工具将螺纹接口旋入，至手感接近紧密时再旋入1／4圈，达紧密密封，停止旋合。4.铜管口端外螺纹应采用能精确控制丝尾“锥度”的机械套丝机套丝，套出的丝，不可有断丝、乱丝，保持螺纹平整。安装时，不得采用退丝的方法使超位管件复位。在确保丝尾“锥度”的密封作用下，管道连接时，允许外露1~2丝扣。
5.可拆卸式活接头作为铜管管道与设备接口的承接件，可重复拆卸使用。双承口活接头还可作管道与管道的可拆卸连接用：若活接头一端有针焊接口时，在钎焊时，应先折开配件，取出密封圈。6.螺纹连接的配件材料为铜和铜合金，活接头密封垫片为聚四氩乙烯（SFG-2）平垫7.螺纹连接配件见50~51页。
钢管外径
1.管长3000,5800两类.
外径公差范围
2.按规范GB/T18033-2000摘录，3.常用配件是DN50以下。
螺纹连接管道安装
壁厚公差范围
图集号
审核支液东校对同设设计协退
035407-1
iKaoaaaotKAc
