【06K131】 风管测量孔和检查门

国家建筑标准设计图集 06K131
风管测量孔和检查门

批准部门：中华人民共和国建设部
组织编制：中国建筑标准设计研究院
实行日期：2006年12月1日
批准文号：建质【2006】281号
统一编号：GJBT-962

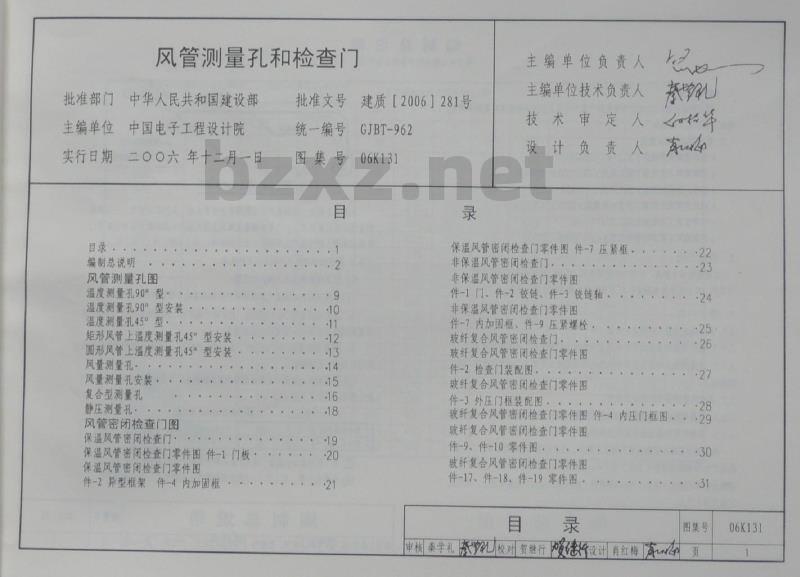

【目录】
1. 编制总说明
2. 风管测量孔图
2.1 温度测量孔（90°型、45°型）
2.2 风量测量孔
2.3 复合型测量孔
2.4 静压测量孔
3. 风管密闭检查门图
3.1 保温风管密闭检查门
3.2 非保温风管密闭检查门
3.3 玻纤复合风管密闭检查门

1. 编制总说明
1.1 编制依据
1.1.1 建设部建质函[2006]71号文件《关于印发〈2006年国家建筑标准设计编制工作计划〉的通知》。
1.1.2 现行国家标准规范：
- 《通风管道技术规程》JGJ141-2004
- 《空调通风与空气调节设计规范》GB50019-2003
- 《洁净厂房设计规范》GB50073-2001
- 《通风与空调工程施工质量验收规范》GB50243-2002
- 《洁净室施工及验收规范》JGJ71-90
- 《空调通风系统运行管理规范》GB50365-2005

1.2 适用范围
本图集适用于新建、扩建和改建的通风、空调、空气净化及环保工程中，对温度、风量或静压有测量要求，以及风管内需进行清扫的场合。

3. 编制内容
3.1 风管温度测量孔的用途及设置
3.1.1 温度测量孔用于使用温度计或温度传感器进行风管内气体温度的测量。
3.1.2 温度测量孔的位置应设在气流比较稳定的直管段上，并便于安装和检测。

3.2 风量测量孔的用途及设置
3.2.1 风量测量孔用来测量风管内的通风量，还可用来测量风机运转时的性能。

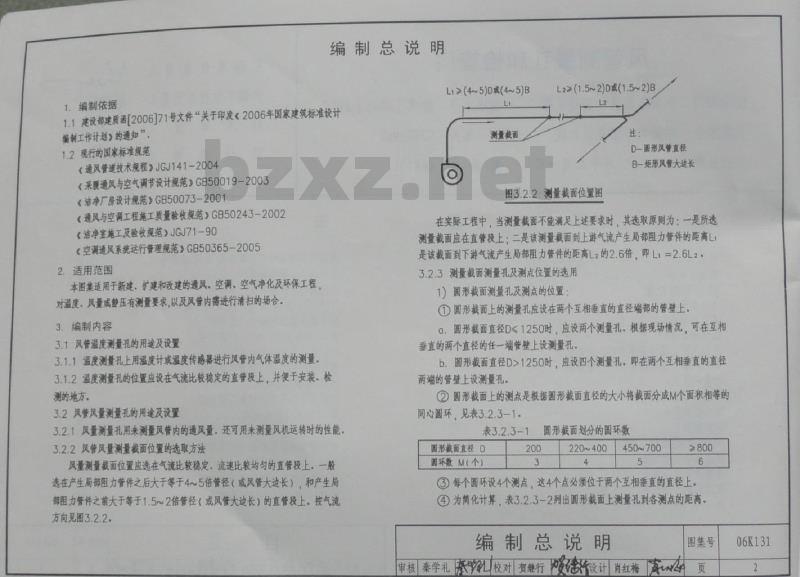

3.2.2 风管风量测量截面位置的选取方法：
风量测量截面位置应选在气流比较稳定、流速比较均匀的直管段上。一般选在产生局部阻力管件之后大于等于4~5倍管径（或风管大边长），和产生局部阻力管件之前大于等于1.5~2倍管径（或风管大边长）的直管段上。
公式关系：
L1 ≥ (4~5)D 或 (4~5)B
L2 > (1.5~2)D 或 (1.5~2)B
（注：D为圆形风管直径，B为矩形风管大边长）
在实际工程中，当测量截面不能满足上述要求时，其选取原则为：一是所选测量截面应在直管段上；二是该测量截面到上游气流产生局部阻力管件的距离L1，是该截面到下游气流产生局部阻力管件的距离L2的2.6倍，即L1 = 2.6L2。

3.2.3 测量截面测量孔及测点位置的选用
1) 圆形截面测量孔及测点的位置：
① 圆形截面上的测量孔应设在两个互相垂直的直径端部的管壁上。
a. 当圆形截面直径D < 1250mm时，应设两个测量孔。根据现场情况，可在互相垂直的两个直径的任一端部管壁上设测量孔。
b. 当圆形截面直径D ≥ 1250mm时，应设四个测量孔。即在两个互相垂直的直径两端的管壁上设测量孔。

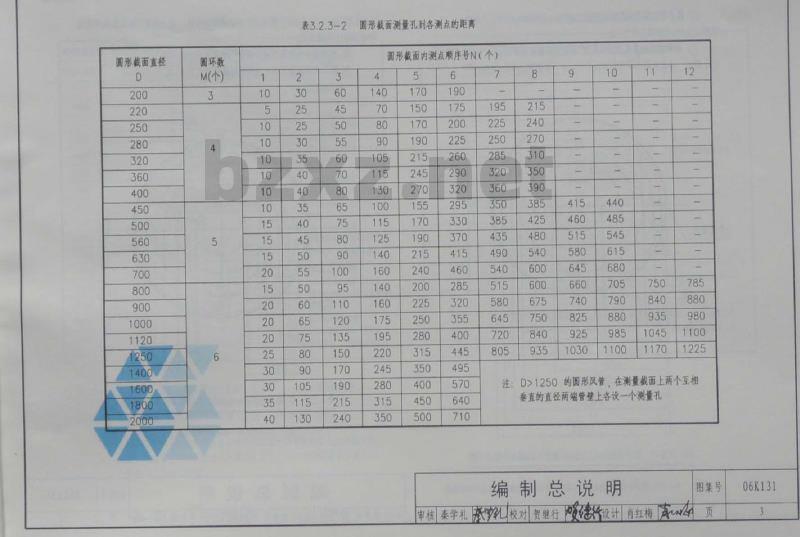

② 圆形截面上的测点是根据圆形截面直径的大小将截面分成M个面积相等的同心圆环，划分标准如下（见表3.2.3-1）：
【表3.2.3-1 圆形截面划分圆环数】
- 圆形截面直径D = 200mm，圆环数M = 3个
- 圆形截面直径D = 220~400mm，圆环数M = 4个
- 圆形截面直径D = 450~700mm，圆环数M = 5个
- 圆形截面直径D ≥ 800mm，圆环数M = 6个
③ 每个圆环设4个测点，且这4个点必须位于两个互相垂直的直径上。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
